【論文精選】燃氣管道埋地甲烷監測裝置研制和實驗驗證——摘自煤氣與熱力雜志微信公眾號：本文提出將埋地甲烷監測裝置埋于土壤內，對高后果區和高危地區土壤內的甲烷體積分數進行實時監測，及時發現管道泄漏，為后期管道泄漏的排查、預警，以及采取有效處置措施爭取到寶貴時間，第一時間對管道進行維搶修，避免發生次生災害。

 作者：黃麗麗，馬旭卿

第一作者單位：北京市燃氣集團研究院

摘自《煤氣與熱力》2018年9月刊



1   概述



隨著社會經濟及城市建設的迅猛發展，地下燃氣管網作為保障城市運行的重要基礎設施，其覆蓋范圍不斷擴大。管網長度的增加為其安全運營帶來了極大的挑戰，特別是一些老舊管道、穿跨越管道、被占壓管道、易發生地基沉降管段及維搶修管段等，增加了管道泄漏的風險。因此，有必要對這些隱患點的甲烷體積分數進行實時監測。城市燃氣管道壓力較低，分支點多，地下環境復雜，受市政其他管道干擾多，路面結構不利于氣體向上擴散，車輛、人流量大，用于長輸管道的泄漏監測方法在城市燃氣管道中應用具有局限性，特別是微小泄漏的情況［1］。目前燃氣公司普遍采用周期性地面泄漏巡檢，當土壤中甲烷飽和后才有可能泄漏到路面之上，而此時管道可能已經處于危險的狀態［2］。



本文提出將埋地甲烷監測裝置埋于土壤內，對高后果區和高危地區土壤內的甲烷體積分數進行實時監測，及時發現管道泄漏，為后期管道泄漏的排查、預警，以及采取有效處置措施爭取到寶貴時間，第一時間對管道進行維搶修，避免發生次生災害。



2   土壤內與對應地面甲烷體積分數對比

2.1  收集管道泄漏事件報告單



目前，城市燃氣管道主要通過打孔檢測的方式確定管道泄漏點，首先通過地面檢測初步確定管道發生泄漏，再沿疑似發生泄漏的管道上方進行打孔，孔深0.5 m左右，觀測孔內的甲烷體積分數，并進行吸真空作業，觀測每個檢測孔內的燃氣積聚速度，甲烷體積分數較高且積聚速度較快的檢測孔離管道泄漏點距離更近。

管道泄漏事件報告單中詳細地記錄檢測孔的位置、地面檢測及打孔檢測的甲烷體積分數，是記錄泄漏管道具體信息及泄漏點排查、定位過程的重要文件。通過對管道泄漏事件報告單的整理發現，地面檢測到的甲烷體積分數要比孔內甲烷體積分數低很多，地面上的甲烷體積分數最低為0.05%，個別達到20%，而打孔后檢測到的土壤內的甲烷體積分數最高達80%~90%。這間接地證明，雖然路面檢測的甲烷體積分數較低，但是土壤中的燃氣可能積聚到非常危險的狀態。

2.2   打孔檢測實驗



為了進一步收集地面與檢測孔內的甲烷體積分數，選取試點管段進行數據采集。當進行管道路面巡檢檢測出甲烷時，記錄此時的路面甲烷體積分數。隨后進行打孔檢測，記錄孔內的檢測數據，并將檢測孔封堵，連續觀察7 d。每天上午進行地面與檢測孔內的甲烷體積分數檢測，并采集管道壓力、管徑、路面等信息。在收集數據過程中，為了保障燃氣管道的運行安全，當孔內的燃氣體積分數達到一定程度時，需及時進行漏點定位及搶修。下面為兩組典型的實驗案例。



E管道為DN 500 mm的中壓管道，路面為瀝青路面。通過連續一周的檢測可以發現，由于瀝青路面不利于燃氣向上擴散，因此，路面甲烷體積分數明顯小于土壤內甲烷體積分數，土壤內的燃氣體積分數有一個累積的過程，燃氣體積分數越來越高。E管道地面與孔內甲烷體積分數見表1。



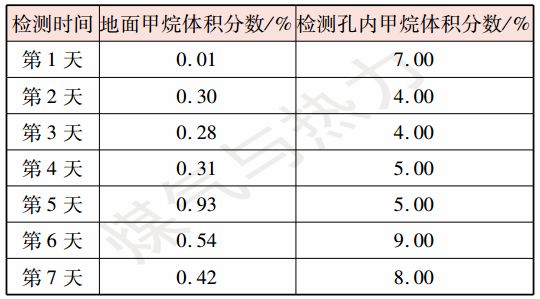

表1   E管道地面與孔內甲烷體積分數



F管道為DN 400 mm的中壓管道，路面為方磚。通過連續一周的檢測發現，第1天檢測孔內與地面甲烷體積分數之比達2 750。由于測試時受封堵嚴密性影響，中間幾天甲烷可能順著打孔縫隙向外擴散，因此，這幾天土壤內甲烷體積分數較低。但是后續幾天甲烷體積分數又逐漸升高，再次證明土壤內甲烷體積分數明顯高于地面。F管道地面與孔內甲烷體積分數見表2。



表2   F管道地面與孔內甲烷體積分數



綜上所述，檢測孔內的甲烷體積分數明顯高于地面，且積累速度較快。初步分析認為，由于燃氣從管道中泄漏后，首先在土壤中遷移擴散，進而有一部分達到地表面，然后在地表向大氣中擴散。路面的甲烷體積分數及波動都很小，而檢測孔內的甲烷會不斷積聚，其體積分數越來越高，甚至達到爆炸極限。如果只憑借路面的檢測情況，很容易誤判管道泄漏的危險程度。因此，建議對土壤中的燃氣體積分數進行實時監測，先于路面發現泄漏，及時搶修，避免事故的發生。



3   甲烷監測裝置設計

3.1  裝置的組成及布置

土壤內的溫度、濕度較高，在夏季多雨情況下，地下水位較高。一般的甲烷氣體探測器在相對濕度100%的情況下不能夠達到防水的效果，影響傳感器的檢測精度，甚至發生損壞。本文自主設計了一套具有防水透氣功能的便攜式埋地甲烷監測裝置。該裝置主要由自主設計的防水透氣殼及甲烷傳感器、供電裝置及數據遠傳模塊組成。



將埋地甲烷監測裝置安裝在一個具有承壓及透氣功能的檢測筒內，檢測筒下方敞口，并與土壤接觸，內部無土壤，檢測筒四周打孔，上方設置井蓋，井蓋與甲烷監測裝置采用剛性連接，使得甲烷監測裝置固定于檢測筒內，工作人員可以隨時對檢測筒內的甲烷監測裝置的傳感器及電池進行校準及更換。檢測筒安裝在管道正上方。參考目前的燃氣管道泄漏點定位打孔深度為0.5 m，因此，燃氣檢測筒的通常高度為0.5 m，可根據管道埋深增加檢測筒高度。甲烷監測裝置及檢測筒的布置見圖1。

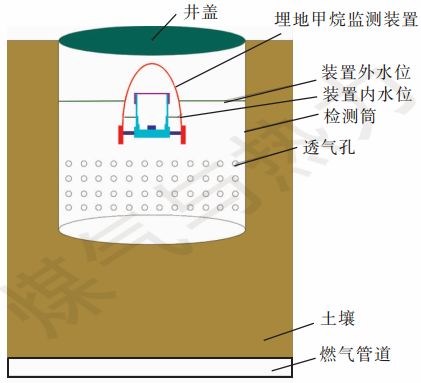

圖1   甲烷監測裝置及檢測筒的布置



3.2  防水透氣殼的設計



防水透氣殼由外殼殼體、腔體、腔蓋組成。在自然狀態下，將甲烷傳感器、電池、供電及遠傳模塊等核心元件放入腔體內，腔體與腔蓋采用螺紋連接，腔蓋由防水透氣膜組成，再將腔體放入橢球狀的外殼殼體內，四周采用螺栓連接。防水透氣殼見圖2。

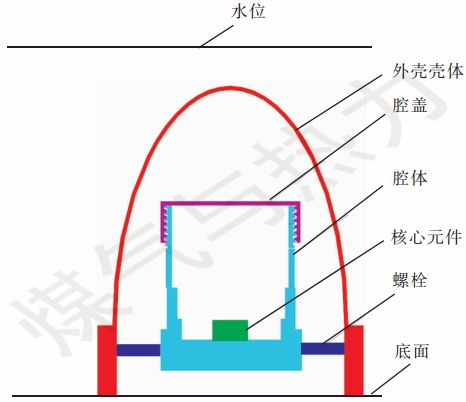

圖2   防水透氣殼



如圖2所示，防水透氣殼的外殼殼體采用橢球狀設計，腔體高度大于外殼殼體高度的1/2。當水位沒過裝置底面達10 m時，防水透氣殼內部氣體體積大約被壓縮到原體積的1/2，裝置的外殼殼體采用半橢球形設計，因此，此時外殼殼體內水面在外殼殼體高度的1/2位置以下。本裝置腔體的設計高度大于外殼殼體高度的1/2，因此，防水透氣殼內的水面位置在腔蓋以下，可以防止液態水進入腔體內?？梢?，即使在水位沒過裝置底面達10 m的惡劣條件下，該裝置仍能夠?qū)η惑w內的核心元件起到很好的保護作用。



腔蓋的防水透氣膜由灰色熱軋復合布組成，能夠單向通過甲烷分子，該材料的24 h透水蒸氣指標為660.6 g/m2，在一定程度上防止了水蒸氣的進入。



綜上所述，該防水透氣殼能夠防止液態水及水蒸氣進入到腔體內，從而保護了腔體內的核心元件。



3.3  甲烷傳感器的選型



①半導體傳感器



半導體氣體傳感器是利用一些金屬氧化物半導體在一定溫度下，電導率隨環境氣體組成變化而變化的原理制造。半導體傳感器選擇性較差，且不適合長期運行，受溫度、濕度及震動影響較大，因此，不適合于受車輛影響較大的城市土壤環境；檢測范圍小，精度低，不適合于精確測量；穩定性低；若長期未與待測氣體接觸，則會因為氧化反應而進入休眠狀態。



②催化燃燒傳感器



催化燃燒傳感器的基本原理是，通過加熱催化元件，使待測氣體與氧氣在元件表面燃燒，放出熱量，溫度的變化會引起電阻發生變化，通過測量電阻變化量就可以檢測出甲烷體積分數。它結構簡單，性能良好，造價較低；只對可燃氣體有反應，受環境溫度、濕度的影響不大，適于野外使用［3］。



③紅外線傳感器



紅外線傳感器是根據不同種類的氣體對紅外線具有不同的特征吸收光譜，氣體對光譜的吸收強度與氣體的濃度有關而制成的［4］。紅外線甲烷傳感器具有良好的選擇性，不同氣體的特征光譜各不相同；不易中毒、老化；具有很高的靈敏度；響應時間短；檢測范圍寬；能進行連續分析，穩定性好［5］。

④小結



綜上所述，半導體甲烷傳感器不適用于土壤內溫度、濕度環境，不適合作為甲烷監測裝置的傳感器。催化燃燒傳感器與紅外線傳感器都具有較好的選擇性，應用廣泛，因此，在模擬北京市土壤中溫度、濕度環境中對其進行測試比較后作出選擇［6］。

4   實驗驗證



為了驗證埋地甲烷監測裝置的設計思路是否可行，對自主設計的防水透氣殼采用3D打印，選擇紅外線傳感器與催化燃燒傳感器對甲烷監測裝置進行組裝，實驗階段采用市電供電，設計了能夠模擬埋地環境的實驗箱，溫度為-5 ℃、0 ℃、5 ℃、10 ℃、15 ℃、20 ℃、25 ℃、30 ℃、35 ℃、40 ℃，每個溫度分別對應4種相對濕度：25%、50%、75%、100%。對組裝好的甲烷監測裝置進行了實驗驗證，測試兩種傳感器的穩定性［7］。

4.1  實驗箱設計



實驗箱箱體的長、寬、高分別為1 m、1.5 m、1.5 m，實驗箱底部布置小口徑的PE管模擬發生泄漏的燃氣管，管道在土壤中環形分布，并隔100 mm在管壁上打孔使得氣體近似均勻地在土壤各處擴散；環形燃氣管上方放置公稱直徑315 mm、高度120 mm的PE管作為檢測筒，并在檢測筒四周打孔，使氣體能夠從每個方向進入，以此模擬該裝置埋設于地下的檢測筒空間；PE檢測筒最底部埋設防水防爆的加熱管，并將制冷裝置的制冷管纏繞于PE檢測筒壁內側；將埋地甲烷監測裝置固定于PE檢測筒中；除了檢測筒內部，其余部分都用在現場取回的標準回填土進行回填。實驗箱見圖3。

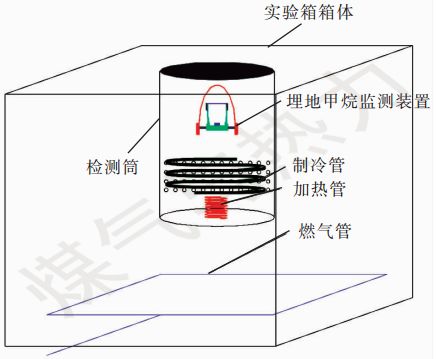

圖3   實驗箱

4.2  實驗過程

①氣源



為了保證實驗環境安全，避免甲烷體積分數達到爆炸極限，在實驗過程中，采用配氣袋配置甲烷體積分數為1%的甲烷與空氣的混合氣體。配氣袋為常溫、常壓，通過手動將配氣袋中的混合氣體緩慢擠入實驗箱內的燃氣管中。

②溫度、濕度調節



通過大量市場調研，最終確定使用油箱、水池防水防爆加熱器，通過電壓為220 V、功率為3 kW的溫控箱來調節溫度，溫度可調范圍為5～400 ℃。當箱內溫度達到設定的上限值時，溫控器動作，指示燈滅，加熱器停止工作。當箱內溫度低于設定（可調節）的下限值時，電源自動接通，加熱器再次工作。如此周而復始，使保溫箱內的溫度始終保持在設定的范圍內。



選擇小型制冷機組進行降溫，此制冷機組由制冷端（即制冷管）與外機組成，其工作電壓為220 V，功率為750 W。通過一個小型的溫控裝置來調節溫度，調節范圍為-50～50 ℃。



通過向箱內噴水再加熱來調節實驗箱內的濕度，由于該實驗是在夏季開展，濕度較高，因此，濕度按由高到低的調節方式進行實驗。

③數據采集



本實驗中，甲烷傳感器采集到的4～20 mA電流信號通過屏蔽線傳輸?shù)綌?shù)據采集模塊，進而轉化為數字量信號。本文選擇DAM-3058R數據采集模塊。



4.3  實驗結果



我們針對兩種類型的傳感器分別采集到了40組數據，后期對數據進行了處理，判斷兩種傳感器的報警值啟動點及其受溫度、濕度環境的影響情況。紅外線傳感器在-5 ℃、相對濕度為89%時，其報警下限值為0.192 3%；而在22 ℃，相對濕度為96%時，其報警下限值到了0.009 6%。其最大值與最小值接近20倍的關系，表明了紅外線傳感器在不同溫度、濕度環境的波動很大。

催化燃燒傳感器的靈敏度值波動范圍很小，在-5 ℃、相對濕度為100%時，其報警下限值為0.021%；在40 ℃，相對濕度為96%時，其報警下限值為0.031%。其最大值與最小值將近1.5倍的關系。通過對比發現，催化燃燒傳感器在不同溫度、濕度環境的檢測值波動很小。



綜上所述，通過對兩種傳感器的測試，發現紅外線傳感器受環境溫度、濕度影響大，檢測值呈現無規則波動，且波動幅度大。而催化燃燒傳感器性能基本保持穩定。因此，催化燃燒傳感器更能適應多變的溫度、濕度環境，可用于埋地甲烷監測裝置。



5   結論

燃氣管道泄漏后，土壤內積聚的燃氣體積分數明顯高于路面，有必要對其進行實時監測。催化燃燒甲烷傳感器在多變的溫度、濕度環境下性能更穩定。將甲烷監測裝置置于檢測筒內能夠檢測到土壤內的甲烷體積分數，先于路面發現燃氣泄漏。



參考文獻：



［1］楊孟喬，白莉. 天然氣泄漏檢測技術的研究現狀［J］. 煤氣與熱力，2014，34（10）：B11-B14.

［2］蔣永清，任喆，孫超，等. 埋地管道泄漏天然氣在分層填筑土壤擴散數值模擬研究［J］. 中國安全生產科學技術，2016，12（6）：105-109.

［3］丁黎明，趙景波. 催化燃燒型甲烷傳感器的研究［J］. 儀器與儀表，2007，23（1）：177-178.

［4］張立萍，張帆. 紅外甲烷傳感器的實時溫度校正模型的建立［J］. 煤礦安全，2005，36（7）：1-3.

［5］張帆，張立萍，魏麗，等. 紅外甲烷傳感器溫度校正模型研究［J］. 煤礦機械，2009，30（10）：43-45.

［6］王一蒙. 甲烷傳感器工作特性分析與故障模式研究［J］. 淮南職業技術學院學報，2015，2（15）：11-13.

［7］張聰蕾，王懷秀，王亞慧，等. 溫濕度對綜合管廊天然氣艙室甲烷檢測的影響［J］. 煤氣與熱力，2017，37（4）：B01-B05.
