埋地管道建設過程中，經常需要穿越公路、鐵路、河流等，定向鉆施工技術已在這方面得到廣泛應用。由于城市燃?xì)夤艿澜ㄔO(shè)中，拆遷已經成為制約管道建設工期和費用的重要因素，更使得定向鉆使用越來越普遍。近年來北京燃?xì)夤艿澜ㄔO(shè)的定向鉆工程量約占新建管道總長度的20%，在浙江某城際天然氣干線定向鉆穿越甚至達到了全程的50%以上。深圳天然氣高壓管道建設的定向鉆工程量也較原設計有較大提高，預計今后還有部分地段要改用定向鉆。
然而，近期深圳部分天然氣定向鉆穿越管段驗收時發現，技術性能達不到設計要求，按照CJJ33-2005《城鎮燃?xì)廨斉涔こ淌┕ぜ膀炇找?guī)范》的說法：“定向鉆施工，其管道基本上不可能進行維修”，建設期的質量隱患可能導致很快穿孔泄漏，屆時引發的社會、經濟后果都將是災難性的。因此，對定向鉆管段施工的質量風險，必須進行嚴格控制。
1 防腐層劃傷風險的控制

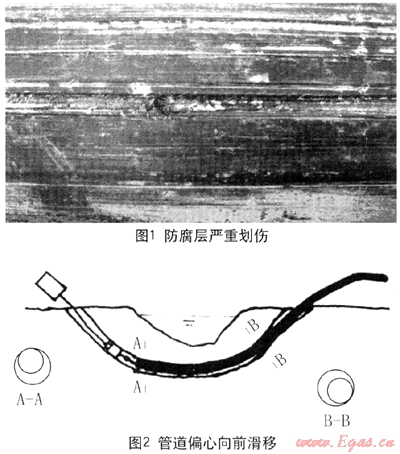

目前深圳天然氣定向鉆穿越段管體防腐層為“3PE”，這在用于粉砂、中砂層穿越，譬如觀瀾河穿越施工時沒有問題，但在巖石路段，譬如水官高速等穿越段，管孔中的礫石就會對防腐層造成嚴重劃傷(圖1)。
通常認為，回拖前擴孔直徑已經達到定向鉆穿越管徑的1.2～1.5倍，管孔中又有大量泥漿潤滑，似乎管道可以輕松穿過，但為什么會產生嚴重劃傷呢?這是因為管段在回拖過程中呈現繃直趨向，而管孔是一條彎的圓弧曲線，其中心線不可能與管孔中心線自然重合，而是緊貼管孔壁向前滑移(圖2)。
為解決穿越段防腐層劃傷問題，美國90年代初就開發了定向鉆專用的粉末混凝土Powercrete(帕羅特)防腐層，即在熔結環氧粉末底層上，噴涂以環氧樹脂為主要成膜物質的雙組分環氧混凝土涂料。我們曾于2009年到北京燃?xì)饧瘓F(tuán)、中石油管道局等地進行帕羅特應用實地考察，確認其經濟上可行，用于定向鉆管段時技術性能優于現行防腐結構?；貋砗筇峤坏目疾靾蟾娼ㄗh盡快展開探索，以減少運行中的腐蝕風險。
由于種種原因該建議未能實施，現面對定向鉆管段防腐層劃傷嚴重，屢屢無法達到最低技術要求的現狀，應在巖石地段穿越管段改用帕羅特防腐層。
2 卡管風險的控制
在穿越路徑地質情況復雜多變，尤其是存在孤石情況下，極易發生卡管，龍大高速穿越工程就是如此。受現場條件限制，定向鉆前期地勘無法做到很細密，在鉆導向孔和擴孔過程中，發現三處扭矩異常增大，表明其間有孤石。

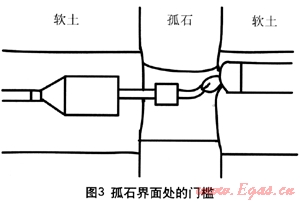

有人認為增加洗孔次數可避免卡管，實際上在堅硬孤石與松軟土壤交錯分布的情況下，由于松軟土壤被反復沖刷，使得孔徑遠大于堅硬孤石上的孔徑，從而在兩者交界處形成門檻。洗孔次數越多，門檻越明顯，管道回拖時發生卡管的風險越大(圖3)。
對于此類情況，應該在正式回拖前，用2～3根管制成試驗段，先行回拖檢驗。試驗段從鉆機入土端完全拖出，一是檢驗成孔質量，確定是否會嚴重劃傷防腐層；二是選擇正式回拖時的泥漿參數及回拖速度，以免發生卡管事故。據了解，重慶燃?xì)庠?009年進行梨香溪穿越就先進行了試拖，中石油管道局2010年4月在中俄原油管道穿越黑龍江也進行了試拖，今年初廣東佛山燃?xì)飧邏汗芫W(wǎng)穿越西江工程中竟然進行了三次試拖，之后才進行正式回拖。

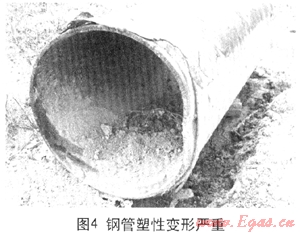

另外，施工單位應有回拖時卡管情況下的應急預案，龍大高速穿越卡管發生在第三塊孤石處，此時只需稍微后拉一下的擾動，再重新回拖時就可能錯過卡點。由于管道浮在泥漿中，這是不難做到的，而一味強拖則會越卡越緊。由于施工單位沒有合適的應急預案，結果發生卡管時應對失當，先是長時間停泵使泥漿干涸凝固，而后又在沒有鉆機有效引導情況下，用夯管錘暴力全程強夯，結果管段偏離管孔前行，導致鋼管塑性變形嚴重超標(圖4)。
中石油管道局在每次定向鉆施工前制定的應急預案都包括卡管時的處理措施。2004年在長春-吉林管道穿越松花江的預案中，明確當發生卡管時，采用吊機或倒鏈反向拖拉解卡的方法，且回拖前就在管道入土端事先備好地錨，以便需要時立即啟用，寧可備而未用，不可用時未備，以盡量縮短解卡時間，避免泥漿干涸凝固。
3 結語
深圳天然氣高壓管道建設工期緊迫，但絕不能因此放松質量，在二者有所沖突時應首先確保質量，哪怕工期延后?？紤]到沿線雜散電流普遍較強，我們應該抱著寧過無缺的態度，保證定向鉆管段施工質量。巖石地段的定向鉆穿越應改用帕羅特防腐層，以降低劃傷風險；在地質情況復雜多變，尤其是存在孤石時，應增加試拖工序，并提前做好解卡預案和準備，以防萬一。
(本文作者：楊印臣 深圳市燃?xì)饧瘓F(tuán)建設分公司 廣東深圳 518054)
