壓縮機在LPG槽車事故中的應用

摘 要

摘要：本文闡述了突發LPG槽車事故時，如何利用壓縮機對事故LPG槽車進行卸車，詳細分析了搶險過程中整個系統的組成、運作以及壓縮機的主要作用，并最終介紹了如何在實際的工作中應用
摘要：本文闡述了突發LPG槽車事故時，如何利用壓縮機對事故LPG槽車進行卸車，詳細分析了搶險過程中整個系統的組成、運作以及壓縮機的主要作用，并最終介紹了如何在實際的工作中應用這套系統對槽車事故進行處理。
關鍵詞：壓縮機；LPG槽車；事故
    隨著國家能源需求的增加，LPG槽車作為L(zhǎng)PG能源運輸?shù)闹饕ぞ咴絹碓狡毡閼?yīng)用。隨著運輸車輛也隨之增多的同時LPG槽車事故也開始頻頻發生。對滿載的事故槽車進行處置，其危險性是相當大的。但目前的常規處理都是將事故槽車拖回氣站卸車處理，這種處理方式仍存在一定的安全問題。一般出現事故的槽車本身就有一定的安全隱患，將之拉到氣站卸車，對氣站也會是一種的威脅。如果能夠在事故槽車現場將LPG轉移，那么事故槽車運輸隱患和氣站隱患將可以杜絕。為應對這種突發事件，采用靈活設置的壓縮機搶險系統可順利解決這一難題。
1 搶險系統理念
    LPG槽車在運輸過程中出現事故的特點：
    ① 交通情況復雜，一般出現事故的地方大多是現場地勢交通復雜，極容易發生事故。
    ② 地處偏遠地區，大多數事故現場不具備電力條件，為常規的需電設備搶險帶來困難。
    ③ 現場危險性大，可燃?xì)怏w可能已經泄漏，局部地區可能達到爆炸極限范圍，因此所有搶險設備要采用隔爆型。
    基于以上三點搶險系統應該采用能夠靈活移動，便于現場安裝，能夠自提供動力，整體設備滿足現場危險條件具備隔爆要求。整套搶險系統是包括LPG壓縮機、配套柴油發動機、閥門組和集成軟管等在內的槽車倒罐系統，具體包括事故槽車出口至倒搶險LPG槽車間的所有設備。由于槽車事故位置的不確定性，整個搶險系統各部分采用移動式撬裝設備，以應對不同位置區域LPG槽車事故搶險處理。倒罐和氣相回收完成后，搶險槽車將轉移的LPG再運輸?shù)骄徒腖PG站進行卸車即可。LPG事故槽車保持一定的正壓，可進行后續的氮?dú)庵脫Q，由于經過氣相回收后的槽車內低壓LPG量已經不多，可采用氮?dú)馄窟M(jìn)行槽車內剩余LPG的置換工作，之后再將事故槽車吊裝運輸?shù)骄S修站點進行處理維修。
2 事故現場環境設計
    目前國內出現LPG槽車的處理主要由公安消防部隊、液化石油氣公司搶險人員和其他參戰單位共同參與搶險。針對不同的情況，有現場搶險專家提出解決方案來應對不同的LPG槽車事故。根據常規常見事故情況確定LPG槽車容量按照20噸考慮，初始?jí)毫s1MPa，壓縮機卸液至事故槽車罐內壓力0.28MPa，整個卸車過程按2h考慮。現場環境按消防部門已經進行了事故槽車的前期處理，待現場具備倒罐條件方可進行倒罐處理。
    根據倒罐需要，設計了倒罐和氣相回收兩個工作步驟。倒罐過程主要在于液相的輸送，氣相回收主要在于剩余液相和氣相的回收，使事故槽車內的壓力降低。此時事故槽車的危險性將大大降低，再進行后續的氮?dú)庵脫Q和吊裝拖運安全系數將大大增大。
3 搶險槽車系統結構
    整個系統主要分為3個部分，壓縮機部分、液相閥門組和膠管部分，壓縮機采用手推車形式。發生事故時，直接裝入燃?xì)鈸岆U(xiǎn)車便可駛往事故現場，倉庫管理和調用都極為快捷方便，無需額外考慮附帶其他附屬設備。
   主體設備包括：
   (1) 手推壓縮機
   包括壓縮機、柴油發動機、氣液分離器、四通閥和快裝接頭。

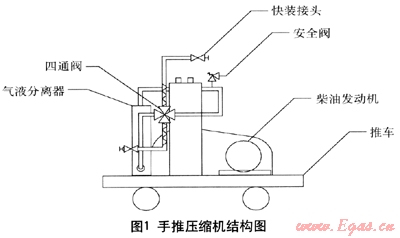

    圖1所示的手推式壓縮機采用活塞式小型壓縮機，動力源采用手搖啟動式柴油隔爆發動機。四通閥主要用于改變管路中氣流前進方向，從而實現不拆卸情況下的輸送方向，滿足卸車和氣相回收的功能。壓縮機出口安裝有安全閥，當?shù)构尴掠螇毫^高時對壓縮機設備進行保護。整個橇體的進出口采用快裝接頭，使設備在現場的快速安裝成為可能。
    (2) 氣相管
    包括快裝接頭、閥門和氣相管。


    圖2為氣相管路，主要實現事故槽車、卸車壓縮機和搶險槽車的連接，主要由球閥、軟管和快裝接頭組成。由于設備及槽車所用快裝接頭皆為陽接頭，故軟管上所配接頭采用陰接頭。
    (3) 閥門組
    包括過濾器、視鏡、球閥、快裝接頭和支架。

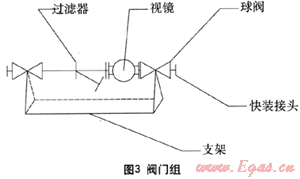

    圖3所示閥門組主要是將一些液相管路上必須的設備集成在一個支架上以滿足進行快速的安裝需要。主要包括過濾器、視鏡、球閥、快裝接頭和支架。視鏡主要是用于觀測液相管路中液相輸送情況，其內部自帶止回閥，可防止搶險槽車中的液相回流至事故槽車。
    (4) 液相管
    包括快裝接頭、閥門、液相膠管。

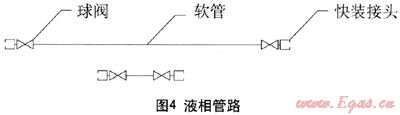

    液相管路(圖4)主要是實現事故槽車、閥門組和搶險槽車的連接，主要包括球閥、軟管和快裝接頭。分為長短兩種，長的那根用于事故槽車和閥門組的連接，短的用于閥門組和搶險槽車的連接。
4 搶險系統工藝流程
    該設備用于LPG槽車搶險中的倒罐和氣相回收環節，由活塞式壓縮機、配套柴油動力裝置、集成氣相軟管、集成液相軟管、閥門組組成。發生事故需要倒罐時，可按照實際情況先開啟液相管路進行液相倒罐，待事故槽車和搶險槽車壓力平衡后開啟氣相管路進行氣相倒罐。液相管路視鏡可觀察到液相管路是否正常工作，從而為改用氣相倒罐提供依據。

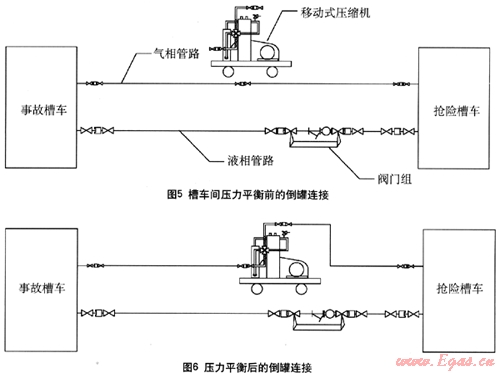

    (1) 將事故槽車和搶險車用氣相管連接起來，閥門組與搶險槽車連接，閥門組另外端與事故槽車通過液相膠管連接起來，連接完成后如圖5所示效果。然后打開液相和氣相管路上閥門，使搶險槽車和事故槽車通過壓力平衡進行卸載。
    (2) 當搶險槽車和事故槽車內壓力平衡后，將壓縮機連接到氣相管路，連接完成后的效果如圖6所示，再用壓縮機將搶險槽車中的氣相轉移到事故槽車中，迫使事故槽車中LPG繼續進入搶險槽車。當觀測到視鏡中開始出現氣相時，關閉柴油發動機，同時關閉搶險槽車液相閥門。然后打開氣相管路閥門，調整四通閥方向進行氣相回收，氣相回收可將槽車內的殘液回收出來，最終使槽車內僅剩低壓氣相液化石油氣。


(3) 當壓縮機上入口壓力降低到2.8bar(294Pa)以下時候關閉事故槽車氣相出口和搶險槽車氣相出口，同時關閉柴油發動機。關閉事故槽車的液相口，同時各管段上閥門關閉后拆卸，倒罐流程到此結束?？筛鶕?jù)現場實際情況安排后續的氮?dú)庵脫Q和吊裝拖運。
    (4) 搶險設備和軟管在長期放置未用情況下，在進行槽車連接前，先進行氮?dú)庵脫Q處理，即從軟管一頭，連接氮?dú)馄砍淙氲獨?，壓縮機和閥門組等設備撬體后經軟管排出，排氣1min后微開閥門用便攜式氧分析儀檢測，氧含量趨近于0時可連接槽車。
5 設備的技術要求
針對LPG槽車事故的特殊性，設備整體配套成撬，現場無需復雜調試即可立刻安裝運行。采用一體化柴油發動機機組，可應用于多種事故場所，尤其是偏遠地區無供電事故現場，由于事故現場多可能出現LPG泄漏情況，因此整撬電氣部分符合國際一區隔爆要求，無安全隱患。柴油發動機上必須配有專用的阻火器，能防止可燃?xì)怏w進入發動機發生危險，保證了一體機組在危險場所應用的安全性。氣、液相膠管采用分段設計，采用陰陽快裝接頭連接，方便現場快速完成遠距離管段連接。液相膠管加裝有帶止回的液相視鏡，可實時檢測倒罐情況并防止倒流。
6 在中國地區該類設備使用情況

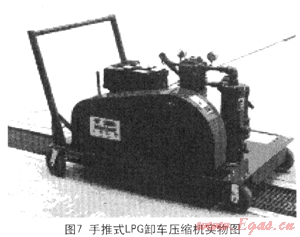

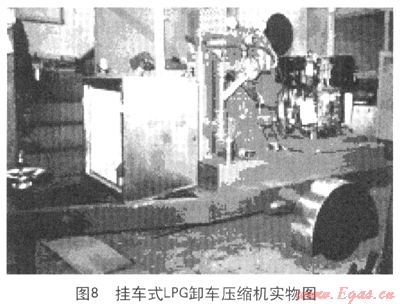

    圖7手推式LPG卸車壓縮機可以實現在小片區域的人工改變位置，從而為小片區域的多個卸車點進行卸車；圖8為掛車式LPG卸車壓縮機，其中配備了更加齊全的附加設備，從而實現了大片區域的不同地點的卸車需求。目前該種移動式應急卸車設備在香港加德士石油公司、香港加德士石油公司、香港殼牌有限公司及汕頭加德士海洋燃?xì)庥邢薰九鋫涫褂?，?yīng)該算作是用于搶險卸車的雛形狀態。


    作為一種搶險系統，盡量將現場風險降低到最小。LPG槽車事故現場的不確定因素很多，安全隱患眾多，首先進行現場安全隱患核實工作必不可少。相對以往的處理方式，采用現場倒罐的優勢在于，避免了事故槽車運輸過程的隱患及事故槽車在LPG站點的安全隱患。這種處理將危險杜絕在了事故現場，便于控制和處理，能夠?qū)p失降低到最小。這種搶險設備的對于應急搶險較以往的處理方式將在安全性快捷性上大大提高，因此進行此種設備的配備對于LPG槽車類事故處理將更加有效。
參考文獻
[1] 邵建章，氮?dú)庵脫Q技術在液化石油氣槽車事故處置中的應用.消防技術與產品研究2006(5).
[2] 趙陽春，淺談液化氣罐車事故的原因及防范措施.鐵道車輛，2000(8).
[3] 張穎花，液化石油氣汽車罐車事故的處理措施.科技信息2009(10).
[4] 張穎花，液化石油氣罐車事故救援.消防技術與產品信息2009(8).
[5] 陳家強.化學事故搶險救援探討.中國消防，1998，(4).

(本文作者：王明 廣州多美時燃?xì)庠O(shè)備有限公司 廣東廣州 510170)
