摘 要

在管道投入運行初期，腐蝕對管道失效概率的影響較小，其余參數的相對影響隨工作壓力大小而變化，當工作壓力小于 2 . 5MPa 時，豎直荷載是影響城市埋地燃?xì)夤艿朗Ц怕实淖钪饕蛩?；隨著工作壓力的增加，豎直荷載影響失效概率的重要性逐漸下降，材料屈服強度、管道壁厚的重要性逐漸增加，而工作壓力的重要性顯著增加；當工作壓力達到 4 . 0MPa 時，對管道失效概率影響較大的因素為材料屈服強度、 工 作壓力、豎直荷載和管道壁厚等；隨著管道服役年限的增加，腐蝕對失效概率的影響增大并逐漸占據主導地位，在管道運行后期，影

 摘　要：失效概率確定是管道定量風險評價的核心內容。為此，針對城市燃?xì)廨斉涔艿捞攸c(diǎn)，通過建立管道失效概率模型，利用可靠性理論得出了腐蝕作用下城市埋地燃?xì)夤艿朗Ц怕孰S服役年限的變化情況，并對影響管道失效概率的隨機參數進行了分析。結果表明：在管道投入運行初期，腐蝕對管道失效概率的影響較小，其余參數的相對影響隨工作壓力大小而變化，當工作壓力小于2.5MPa時，豎直荷載是影響城市埋地燃?xì)夤艿朗Ц怕实淖钪饕蛩兀浑S著工作壓力的增加，豎直荷載影響失效概率的重要性逐漸下降，材料屈服強度、管道壁厚的重要性逐漸增加，而工作壓力的重要性顯著增加；當工作壓力達到4.0MPa時，對管道失效概率影響較大的因素為材料屈服強度、工作壓力、豎直荷載和管道壁厚等；隨著管道服役年限的增加，腐蝕對失效概率的影響增大并逐漸占據主導地位，在管道運行后期，影響管道失效概率的主要參數是腐蝕指數、腐蝕乘子和工作壓力。

關鍵詞：燃?xì)夤艿?/span>  腐蝕  失效概率  風險評價  可靠性理論  服役年限  完整性管理

Analysis of failure probability of urban underground gas pipelines under corrosion effect

Abstract：Failure probability determination is the core of quantitative risk assessment on pipelines．In this studv，a modcl for failure probability of pipelines was constructed considering the specific features of gas transmission and distriburion Dipeline networks in urban areas．The model was used to determine the changes of failure probability of urban underground gas pipelines with its service life under corrosion effect by using reliability theory．In addition，random parameters that may affect the failure probability of pipelines were analyzed．The results show that corrosion may present minor impacts on the failure probability of pipelines in early stages of operation，whereas impacts of other parameters may vary in accordance with operation pressures．Under operation pressures below 2.5MPa，vertical loads are the most important contributor to the failure probability of urban underground gas pipelines．With ttle increase of operation pressures，the impact of vertical loads on failure probability may decrease gradually，whereas that of yield strength of materials and wall thicknesses of the pipeline may increase steadily．When operation pressure reaches 4.0MPa，factors that may present significant impacts on the failure probability of pipelines include yield strength of materials，operation pressures．vertical loads and wall thickness of the pipelines．Over the service life of the pipelines，impacts of corrosion on failure probabilitv mayincrease gradually and eventually play a dominant role．In later operation stages，major factors that may impact the failure probability of pipelines include corrosion index，corrosion multiplier and operation pressure．

Keywords：Gas pipeline；Corrosion；Failure probability；Risk assessment；Reliability theory；Service life；Integrity management

風險評價技術是管道完整性管理的重要組成部分，也是保證城市燃?xì)夤芫W(wǎng)安全運營的重要手段，其中管道失效概率的確定是定量風險評價的核心內容，其準確性也決定了評價結果的合理性和適用性[1-3]。然而，管道失效概率的準確確定需要完整詳細的管道失效數據庫系統，如歐洲燃?xì)夤艿朗鹿蕯?shù)據庫(Europe an Gas Pipeline Incident Data Group，EGIG)分類收集了包括丹麥、法國、德國等15個國家的燃?xì)夤艿朗?shù)據，對提高管道安全發揮了重要作用[4-6]。國內管道失效數據庫，特別是城市燃?xì)夤艿赖臄?shù)據庫建設相對滯后，目前我國對城市埋地燃?xì)夤艿朗Ц怕实姆治鲋饕捎没趯＜抑R(shí)經驗的主觀評價方法，如故障樹法、層次分析法、模糊綜合評價法等[7-10]。

可靠性技術是近幾十年發展最為迅猛的學科之一，國內外學者在利用可靠性理論對長距離油氣輸送管道進行安全評價方面做了大量的工作[11-15]。筆者針對城市燃?xì)廨斉涔艿捞攸c(diǎn)，建立了埋地管道失效概率模型，并基于可靠性理論對腐蝕作用下的城市埋地燃?xì)夤艿朗Ц怕蔬M(jìn)行了分析。

1　埋地管道失效概率模型

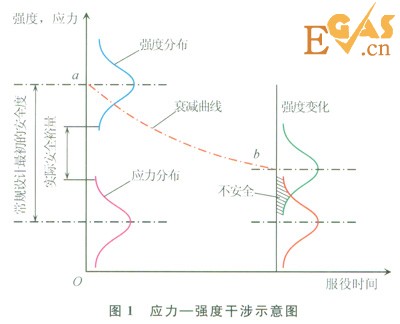

目前的城市燃?xì)夤艿涝O(shè)計中廣泛采用安全系數法(或許用應力法)，它的基本思想是：將影響管道應力和強度的各設計變量作為確定型變量，管道在承受外荷載后，由計算得到的應力應小于該結構材料的許用應力，并用安全系數來描述設計的安全裕量。然而，根據應力－強度分布干涉理論[16]，管道的強度和工作應力均可看成隨機型變量，由于安全系數法設計中采用了較大的安全系數，故在工作初期，即使考慮了各設計變量的隨機性，管道強度也總是大于所受應力，單是力學因素很難導致管道發生除第三方施工破壞外的失效(圖1)。隨著管道服役時間的增加，在土壤腐蝕等因素的作用下，管道強度會逐漸衰減，可能會由圖1中的位置a沿著衰減曲線移到位置b，使應力、強度分布曲線發生干涉，即由于管道承載能力小于所受荷載產生的應力而導致管道失效，并且管道強度和應力的離散程度越大，管道失效的可能性也越大。



對于城市埋地鋼制燃?xì)夤艿?，外部荷載施加在管道上的等效應力主要由環向應力和縱向應力構成，徑向應力幾乎可以忽略，如果鋼管失效采用Mises失效準則，則管道荷載產生的等效應力可用式(1)表示：



式中sequi為管道所受荷載產生的等效應力，MPa；sh為管道所受荷載產生的環向應力，MPa；s1為管道所受荷載產生的縱向應力，MPa。

環向應力主要由介質工作壓力、土壤和交通等豎直荷載產生，在考慮腐蝕的情況下，可按式(2)計算[17-18]：



式中p為管道介質的(相對)工作壓力，MPa；D為管道的外徑，mm；d為管道的計算壁厚，mm；k為腐蝕乘子；T為管道服役年限，a；n為腐蝕指數；Kb為管道彎曲系數；W為管道承受的土壤、交通等豎直荷載，kN；Ep為管道彈性模量，MPa；Kz為管道基座系數。

縱向應力(s1)主要由管材泊松效應、溫差效應和管道縱向彎曲等原因產生，在考慮腐蝕的情況下，可按式(3)計算[17-18]：



式中up為管材泊松比；ξ為土體約束系數；a為熱膨脹系數，℃-1；Dt為管道安裝與工作時的溫度差，℃；c為管道軸向曲率，m-1。

假設ss表示管道材料的屈服強度，則根據應力－強度干涉理論，管道強度小于應力的全部概率即為管道的失效概率。

以下方程稱為管道的結構功能函數(Z)[16]，即



分析管道的失效概率即是分析結構功能函數Z<0的概率，假設Z的概率密度分布函數為fz(z)，根據可靠性理論即可得管道失效概率的一般表達式為：



理論上可利用式(5)求得管道的失效概率，但由于式(4)是含有15個隨機參數的非線性函數，其概率密度函數fz(z)的確定及式(5)的計算都十分困難，實際工程中通常不采用式(5)直接計算管道的失效概率pf，而多采用近似的方法，如一次二階矩法、響應面法、蒙特忙洛法等[18-20]。

2　計算實例與結果分析

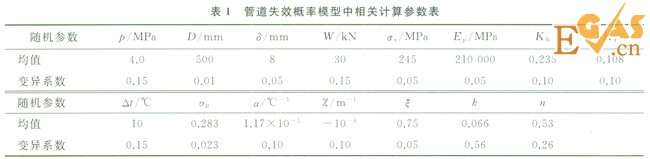

利用上述方法即可對某城市埋地燃?xì)廨斉涔艿肋M(jìn)行失效概率分析?？紤]到目前城市燃?xì)廨斉涔こ讨姓{(diào)查統計數據相對缺乏、管道數據庫建設滯后及不確定信息量小的現狀，根據可靠性理論，假設上述15個參數均為正態分布的隨機變量，并參照本文參考文獻[15-20]及目前工程實際，合理選取各隨機參數的均值及變異系數，結果如表1所示。

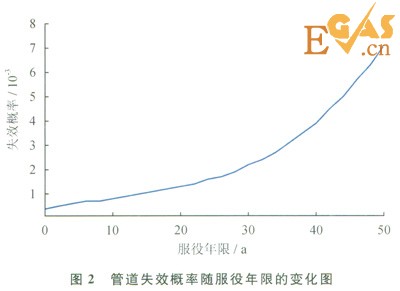

根據表1數據，采用一次二階矩法，編制計算程序即可得出該管道失效概率隨服役年限的變化情況(圖2)。



從圖2可知，隨管道服役年限的增加，管道失效概率也呈逐年增大趨勢，在該管道投入運行之初(T＝0)，失效概率pf＝3.825×10-4?？山邮苁Ц怕实木唧w數值與安全等級的要求有關，假設該管道處于一般風險地區，參考國內外推薦的可接受失效概率為10-3，可知該管道的風險是處于可接受范圍內的，這也說明了管道在未發生腐蝕時，單是力學因素很難致使管道失效。當T＝50a時，管道失效概率pf＝7.115×10-3，即該管道已經不能繼續服役，由式(2)、(3)可知，失效概率增加的主要原因是管道腐蝕造成壁厚減薄。

采用可靠性理淪計算管道失效概率時，各隨機參數對失效概率的相對影響程度可用重要性因子(a2)表示[18]。為此分別模擬了未發生腐蝕和發生腐蝕兩種情況下重要性因子的變化情況。

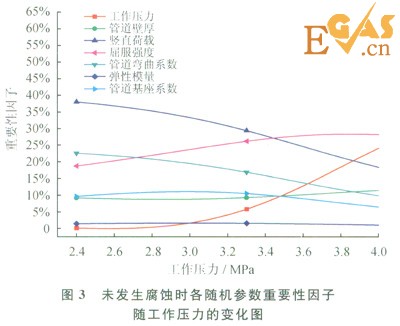

針對尚未發生腐蝕的城市埋地燃?xì)廨斉涔艿?/span>(T＝0)，分析了各隨機參數重要性因子隨工作壓力的變化情況，模擬結果如圖3所示。



分析圖3可得出如下結論：

1)各隨機參數對管道失效概率影響的重要程度不同。在城市高壓A級燃?xì)夤艿婪秶鷥?nèi)(2.5MPa<p≤4.0MPa)，對管道失效概率影響較大的隨機參數有材料屈服強度、工作壓力、豎直荷載、管道壁厚、管道彎曲系數和管道基座系數6個參數，而其余隨機參數對管道失效概率的影響很小(小于等于1％)。

2)各隨機參數的重要性因子與工作壓力有關。當工作壓力等于2.5MPa時，豎直荷載是燃?xì)夤艿朗У闹饕蛩?/span>(37.5％)，其次是管道彎曲系數(22.2％)、材料屈服強度(19.5％)、管道基座系數(10.0％)等，而工作壓力對管道失效概率幾乎無影響；隨著工作壓力的增加，豎直荷載、管道彎曲系數對失效概率的重要性逐漸下降，材料屈服強度、管道壁厚的重要性逐漸增加，而工作壓力的重要性顯著增加；當工作壓力達到4.0MPa時，重要性因子較大的四個隨機參數依次是屈服強度(28.3％)、工作壓力(24.2％)、豎直荷載(18.4)和管道壁厚(11.5％)，而管道彎曲系數、管道基座系數的重要性降低，均小于10.0％。

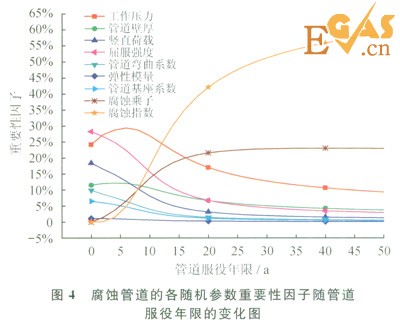

針對腐蝕作用下的城市埋地燃?xì)夤艿?/span>(T>0)，分析了p＝4.0MPa時各隨機參數重要性因子隨管道服役年限的變化情況，模擬結果如圖4所示。



分析圖4可得出如下結論：

1)隨著管道服役年限的增加，材料屈服強度、工作壓力、豎直荷載、管道壁厚、管道彎曲系數和管道基座系數6個參數對管道失效概率的影響均不同程度降低，其中屈服強度的重要性因子下降較明顯，在管道運行后期，其對失效概率的影響也低于工作壓力的影響。

2)腐蝕指數和腐蝕乘子對管道失效概率的影響隨服役年限的增加而增大，并逐漸成為管道失效的主要因素。特別當T＝50a時，這2個因素對管道失效概率的影響分別為46.2％和18.9％，其余參數中除了工作壓力的影響為14.4％外，其他均小于10.0％，即受到腐蝕的城市埋地管道在運行后期，影響管道失效概率的主要參數是腐蝕指數、腐蝕乘子和工作壓力。

3　結論

通過建立埋地管道失效概率模型，運用可靠性理論得出了腐蝕作用下城市埋地燃?xì)夤艿赖氖Ц怕孰S服役年限的變化情況，并對影響管道失效概率的各隨機參數進行了分析，得出如下結論：

1)在城市埋地燃?xì)廨斉涔艿劳度脒\(yùn)行初期，腐蝕對管道失效概率的影響較小，而其余隨機參數對管道失效概率的相對影響隨工作壓力大小而變化，當工作壓力小于2.5MPa時，豎直荷載是影響管道失效概率的主要因素，其次是材料屈服強度、管道彎曲系數等，工作壓力對失效概率的影響很小；隨著工作壓力的增加，豎直荷載、管道彎曲系數對失效概率的重要性逐漸下降，材料屈服強度、管道壁厚的重要性逐漸增加，而工作壓力的重要性顯著增加；當工作壓力達到4.0MPa時，對管道失效概率影響較大的兇素依次是材料屈服強度、工作壓力、豎直荷載和管道壁厚等。

2)隨著管道服役年限的增加，腐蝕對管道失效概率的影響增大，并逐漸成為管道失效的主要因素。在管道運行后期，影響管道失效的主要參數是腐蝕指數、腐蝕乘子和工作壓力等。



參考文獻

[1]黃維和，鄭洪龍，吳忠良．管道完整性管理在中國應用10年回顧與展望[J]．天然氣工業，2013，33(12)：1-5．

Huang Weihe，Zhcng Honglong，Wu Zhongliang．Overview of pipeline integrity management application over the past decade and its prospect in future in China[J]．Natural Gas Industry，2013，33(12)：1-5．

[2]姚安林，趙忠剛，張錦偉．油氣管道風險評估質量評價技術[J]．天然氣工業，2013，33(12)：111-116．

Yao Anlin，Zhao Zhonggang，Zhang jinwei．Quality evaluation for oil and gas pipeline risk assessment[J]．Natural Gas Industry，2013，33(12)：111-116．

[3]黃小美，李百戰，彭世尼，張家蘭．燃?xì)夤艿朗Ц怕试u(píng)估方法研究[J]．石油學報，2010，31(4)：664-667．

Huang Xiaomei，Li Baizhan，Peng Shini，Zhang Jialan．Assessment methods of failure probability on gas pipelines[J]．Acta Petrolei Sinica，2010，31(4)：664-667．

[4]Young DY，Jong BA．A method of quantitative risk assessment for transmission pipeline carrying natural gas[J]．Journal of Hazardous Materials，2005，123(1)：1-l2．

[5]Bolt R，Owen RW．Recent trends in gas pipeline incidents(1970—1997)：a report by the European Gas pipeline Incidents data Group(EGIG)[C]//IMechE Conference Transactions．Mechanical Engineering Publications，1999(8)：21-38．

[6]董紹華，楊祖佩．全球油氣管道完整性技術與管理的最新進展——中國管道完整性管理的發展對策[J]．油氣儲運，2007，26(2)：1-17．

Dong Shaohua．Yang Zupei．The world oil&gas pipeline integrity management and technology latest development and Chinese pipeline countermeasure[J]．Oil&Gas Storage and Transportation，2007，26(2)：1-17．

[7]黃小美．城市燃?xì)夤艿老到y(tǒng)定量風險評價及其應用研究[D]．重慶：重慶大學，2008．

Huang Xiaomei．Study on quantitative risk assessment and its application for city gas pipelines[D]．Chongqing9：Chongqing University，2008．

[8]高文學，李建勛，王啟，趙自軍，嚴榮松．故障樹分析法在城市燃?xì)夤艿腊踩u(píng)價的應用[J]．煤氣與熱力，2009，29(12)：B29-B35．

Gao Wenxue，Li Jianxun，Wang Qi，Zhao Zijun，Yan Rongsong．Application of fault tree analysis to urban gas pipeline safety assessment[J]．Gas&heat，2009，29(12)：B29-B35．

[9]張文艷，姚安林，李又綠，李柯，武曉麗．埋地燃?xì)夤艿里L(fēng)險程度的多層次模糊評價方法[J]．中國安全科學學報，2006，16(8)：32-36．

Zhang Wenyan．Yao Anlin．Li Youla，Li Ke，Wu Xiaoli．Hierarchy and fuzzy evaluation of risk of embedded gas pipeline[J]．China Safety Science Journal，2006，16(8)：32-36．

[10]劉斐，劉茂．因果圖和模糊綜合風險評價在城市燃?xì)廨斉湎到y(tǒng)的應用[J]．安全與環境學報，2006，6(1)：4-7．

Liu Fei．Liu Mao．Urban gas fuel network system risk analysis based on cause effect diagram and fuzzy comprehensive evaluation[J]．Journal of Safety and Environment，2006，6(1)：4-7．

[11]帥?。g管線的剩余壽命預測[J]．石油大學學報：自然科學版，2003，27(4)：91-93．

Shuai Jian．Prediction method for remaining life of corroded pipelines[J]．Journal of the University of Petroleum，China：Edition of Natural Science，2003，27(4)：91-93．

[12]Caleyo F，Gonzalez JL，Hallen JM．A study on the reliabitity assessment methodology for pipelines with active corrosion defects[J]．International Journal of Pressure Vessels and Pipin9，2002，79(1)：77-86．

[13]吳宏，張對紅，羅金恒，諶貴宇，郭志梅．輸氣管道一級地區采用0.8設計系數的可行性[J]．油氣儲運，2013，32(8)：799-804．

Wu Hong，Zhang Duihong，Lme Jinheng，Chen Guiyu，Guo Zhimei．Feasibility study on the design coefficient of 0.8 for gas pipeline in Class r areas[J]．Oil＆．gas Storage and Transportation，2013，32(8)：799-804．

[14]Sun Yong，Ma Lin，Morris J．A practical approach for reliability prediction of pipeline systems[J]．European Journal of Operational Research，2009，198(1)：210-214．

[15]Ahammed M．Probabilistic estimation of remaining life of a pipeline in the presence of active corrosion defects[J]．International Journal of Pressure Vessels and Piping，1998，75(4)：321-329．

[16]程五一，王貴和，呂建國．系統可靠性理論[M]．北京：中國建筑工業出版社，2010．

Cheng Wuyi，Wang Guihe，Ln Jianguo．The theory of system reliability[M]．Beijing：China Building Industry Press，2010．

[17]中國工程建設標準化協會．CECS 15：90埋地輸油輸氣鋼管道結構設計規范[S]．北京：中國建筑工業出版社，1990．

China Association for Engineering Construction Standardization．CECS 15：90 Specification of buried oil&gas steel pipeline structure de,sign[S]．Beijing：China Building Industry Press，1990．

[18]Ahammed M，Melchers RE．Probabilistic analysis of underground pipelines subject to combined stresses and eorrosion[J]．Engineering Structures，1997，19(12)：988-994．

[19]Hall PL，Strutt JE．Probabilistic physics-of-failure models for component reliabilities using Monte Carlo simulation and Weibull analysis：A parametric study[J]．ReliabilityEngineering&System Safety，2003，80(3)：233-242．

[20]Zhou J，Rothwell B，Nessim M，Zhou W．Reliability based design and assessment standards for onshore natural gas transmission pipelines[J]．Journal of Pressure Vessel Technology，2009，131(3)：031702．DOI：10．1115／1．2902281．









本文作者：秦朝葵  李軍  嚴銘卿  玉建軍

作者單位：同濟大學機械與能源工程學院

  城建大學能源與安全工程學院

  市政工程華北設計研究總院
