摘要

摘要：有效預測儲層中流體的性質對油氣勘探具有十分重要的意義。2008年之前研究了基于地震縱波勘探資料的泊松比氣水預測方法，初步應用取得了一定效果，之后進一步完善了預測方法

摘要：有效預測儲層中流體的性質對油氣勘探具有十分重要的意義。2008年之前研究了基于地震縱波勘探資料的泊松比氣水預測方法，初步應用取得了一定效果，之后進一步完善了預測方法，又開展了廣泛的應用研究，先后對川渝地區、蘇里格地區多個構造的不同砂巖儲層，以及川渝地區和國外的多個碳酸鹽巖儲層進行了預測，取得的認識和成果主要有：①儲層測井泊松比在不同儲層中具有穩定規律，對不同類型的儲層具有一致性的判識模式，即含氣儲層泊松比低、含水儲層泊松比較高，致密層或非儲層泊松比更高；②所形成的預測方法能有效地識別氣、氣水及同含氣水，預測結果符合率均較高，且分布規律與地質認識基本一致。以四川盆地為主的5個典型實例應用結果表明，該方法具有推廣應用價值。

關鍵詞：泊松比；地震資料；天然氣；水；識別；方法；應用；四川盆地

1 氣水識別原理簡介

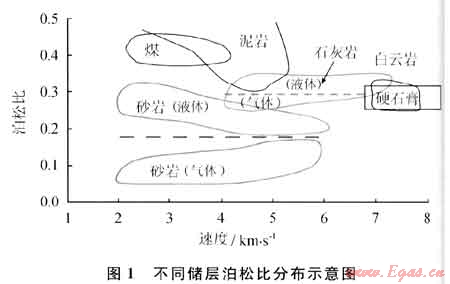

地下介質(包括巖層和流體)具有不同泊松比值，國內外學者在20世紀70年代對泊松比與巖性、流體的關系進行了大量研究。漢密爾頓、格里哥里等得到了泊松比與巖石孔隙中流體性質關系的最有價值的結果有：①未固結的淺層鹽水飽和沉積巖往往具有很高的泊松比(大于0.4)，這實際上與泥頁巖相近；②泊松比往往隨孔隙度的減小及沉積物的固結而減小；③高孔隙度的鹽水飽和砂巖往往具有較高泊松比(0.3～0.4)，這是砂巖含水飽和的情況；④氣飽和高孔隙砂巖往往具有低泊松比，可能低到0.1。這說明含氣層泊松比很低，含水層泊松比明顯增高，致密層更高。更多的研究成果還表明^[1～3]：泥頁巖層泊松比高于砂巖層，碳酸鹽巖地層與砂泥巖層相似。碳酸鹽巖和砂泥巖地層中，含氣與含水的泊松比均有一個分界線，砂巖地層差異更明顯，石灰?guī)r地層差異略小，但都能分辨出氣水。可以用示意圖(圖1)說明儲層泊松比的普遍規律。

2 氣水識別模式

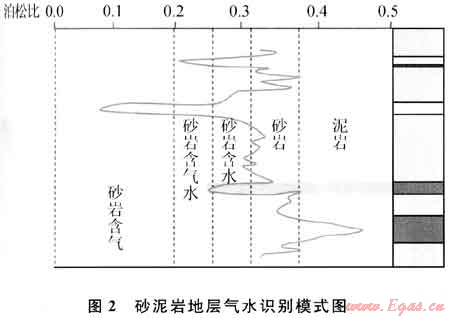

基于研究和實際應用成果，可建立儲層氣水識別的基本模式，現以砂泥巖地層為例(圖2)。

圖2表明，泊松比最低對應氣；泊松比次低對應氣水；泊松比中等對應水；泊松比中高對應砂巖致密層；泊松比很高對應泥巖層。模式中泊松比值的大小具有相對性，即在不同儲層中，其值的分布范圍及劃分界限可能有所不同。碳酸鹽巖地層(石灰?guī)r及白云巖為主)具有相似的模式，只是巖性和泊松比值大小有區別。

3 泊松比測井資料與儲層關系

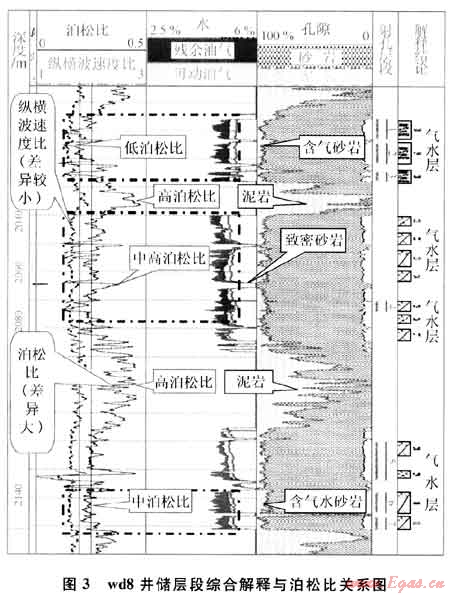

圖3為四川盆地wd8井測井綜合解釋圖。該網直觀展示出泊松比曲線與巖性、流體具有明顯的對應關系，且與前人研究結論完全一致。

圖4為國內外某些地區儲層泊松比測井資料與流體對應關系統計圖。從圖中可見，盡管地區不同，儲層類型不同，但氣水關系始終具有一致特點，即低泊松比對應含氣，中泊松比對應同含氣水，中高泊松比對應含水，高泊松比對應巖層。與前人研究成果都是一致的，只是具體儲層情況有分布范圍的差別。這也說明泊松比這些特點是由儲層及流體的物理性質決定的，這種明確的關系確保了應用泊松比進行流體識別的可靠性。

4 應用實例研究

以下針對不同儲層類型、不同地區列舉5個典型實例，從地震資料氣水預測分布規律和鉆井結果進行對比研究。研究方法步驟為：①根據地震資料情況確定研究范圍；②將研究范圍內所有陣列聲波測井曲線轉換為泊松比曲線；③對可靠的泊松比曲線統計儲層及非儲層泊松比分布情況，并建立氣水識別模式；④測井、地震聯合泊松比反演并生成泊松比反演數據；⑤目的層泊松比數據統計并進行預測分析。

4.1 s5構造盒8段砂巖儲層氣水預測

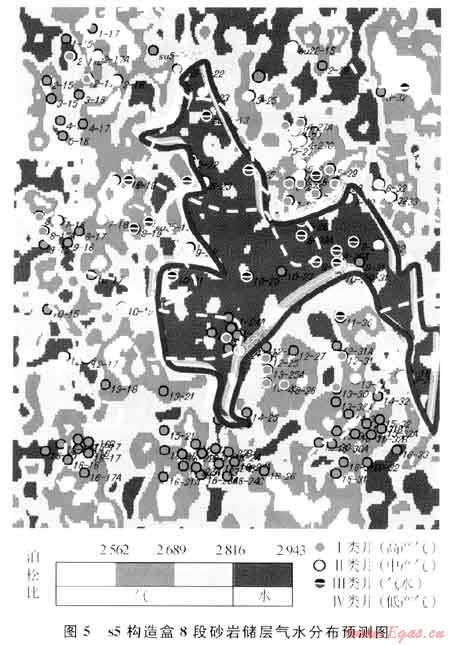

目的層為砂巖儲層，與泥巖交互，砂巖單層厚度介于3～15m，非均質性強。圖5中白虛線為等高線，構造總體呈東高西低趨勢，中部有2個低幅向斜。鉆遇氣水與構造高低沒有對應關系。勘探開發中期多口井產水。后應用泊松比預測結果進行驗證，產水井基本上位于預測的較高泊松比區域。圖中暖色調部分為含氣區，藍色區域?yàn)楹畢^(qū)。后期井位部署以該圖為依據，確定的井位避開預測含水區域，取得了較好效果。預測的總體規律與鉆井結果基本一致，單井符合率達到75%。

4.2 guangan構造須四段砂巖儲層氣水預測

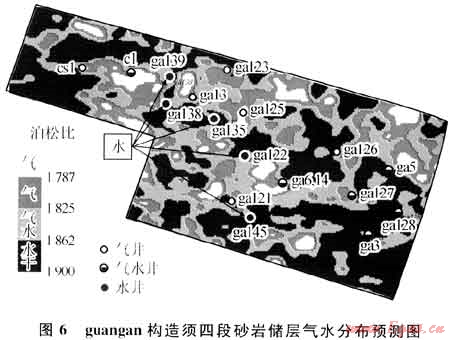

儲層為上三疊統須家河組四段砂巖。圖6中等高線東南部為高部位，向西北部變低，從圖可見，產水井、氣井與構造沒有明確對應關系，即高、低部位都可能含水、含氣。圖中紅色和黃色區域?yàn)轭A(yù)測的含氣區，綠色為過渡區(即同含氣水區)，藍色為含水區或非儲層(干井)區，共3個區。預測圖展示出，5口產水井都位于含水或處于與同含氣水區的邊界；5口純氣井有3口位于預測的含氣部位，2口處于氣水區，基本吻合；5口同含氣水井有3口處于邊界，另外2口處于含水、干井區，也基本吻合?？傮w而言，預測的氣水分布情況與鈷遇氣水情況較好對應，印證了該構造氣水分布的無規律性。

4.3 xc構造三疊系砂巖儲層氣水預測

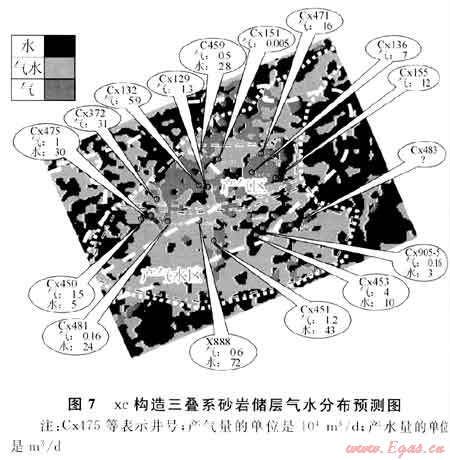

圖7為該砂巖儲層氣水分布預測圖。白色虛線為構造等高線，為由西南向東北傾沒的鼻狀構造。其預測的儲層(含水、氣)分布總體上呈北東南西向的三角洲分布(黃點線范圍內)，與該區實際沉積相一致。含氣分布與構造分布有一定對應關系，即在構造軸部三角洲分布區以產氣為主，而在南部即構造翼部區主要產水。這些特點反映出，含氣、水分布與構造位置和砂巖分布均有關系。

4.4 jls構造珍珠沖組礫巖儲層氣水預測

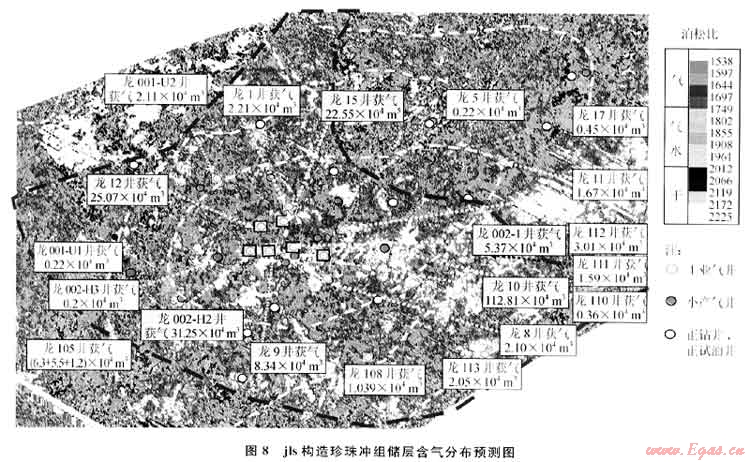

圖8為預測的含氣分布預測圖，藍色虛線為通過氣水預測解釋的一組三角洲砂體暨含氣性分布情況，符合該構造沉積相特點，其中紅色、黃色為預測的含氣部分，白色點線帶文字框?yàn)榧^所指位置的鉆井含氣情況，一般產氣量大于1×10⁴m³/d的井基本上都位于預測的含氣區，小于1×10⁴m³/d的井一般位于預測的含氣可能性差的部位或邊界上。其中6口高產井(產氣量大于5×10⁴m³/d，綠框所示)有5口位于預測的最有利含氣部位(泊松比最低)。此外，含氣分布與構造有一定的關系，即在構造頂部(白色虛線為構造等高線，中部為高點)為高產氣部位，但又不完全對應，在構造東南翼還大片含氣，由兩個三角洲疊置而成，反映與砂體分布有關。

含水分布預測圖也表明：預測的含水分布與構造關系明顯，在主體構造翼部，含水呈有規律的帶狀分布與構造等高線基本一致。近期開始產水的3口井靠近該區上傾方向，應為下部地層水上竄的表征，另1口產水井雖位于該帶狀區域下傾方向，但也很靠近該區。可見預測的氣水分布情況規律性強，具有邊底水特點，且與鉆井含水情況基本吻合。

4.5 lg構造二疊系生物礁儲層氣水預測

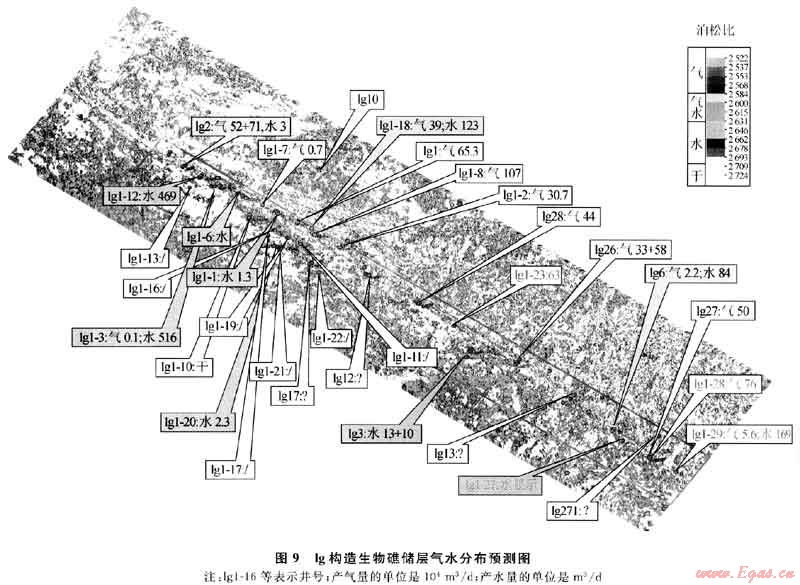

圖9為lg構造二疊系生物礁儲層氣水分布預測圖。該圖展示，構造中部北東南西向有一明顯分界線，西南(左下半部)為臺地相沉積區，西北部為海槽，中間為臺緣。預測臺地為含水及差儲層區，中間為臺緣部位，為預測的含氣帶，東北部為海槽，預測出大片含氣區。該構造儲層段鉆探大量井位，前期在臺緣部位取得較好效果，高產井較多(黃色、綠色文字框所示)，但后來鉆遇大量氣水井或水井(綠色或藍色文字框所示)，尤其在臺地部位部署的井位基本上為干井或水井(白色或藍色文字框所示)，獲氣井很少。氣水預測結果與實鉆結果基本吻合。預測還表明，該區海槽部位還有大片含氣區，但該區僅有l(wèi)g10井鉆達目的層，且不產氣，雖然該井預測與實鉆吻合，但沒有更多的井來證實，且該區儲層情況還存在認識上的爭議，要靠將來的實鉆進一步驗證。

5 結束語

兩年來，已在國內外不同地區10余個構造近22000km²三維地震和超過13000km二維地震資料應用所研究的方法，均展示了泊松比氣水識別的有效性，主要表現在：預測的氣水分布規律與地質認識基本一致，單井符合率較高，均超過75%，有的超過90%。

這些應用也進一步證明，泊松比是儲層及流體的一種物理本性，不管哪一類儲層，不管什么地方，只要物理性質一致，其泊松比與流體的關系就是一致的。這種穩定的規律，有助于利用泊松比預測流體分布。

筆者主要在縱波勘探的疊加資料上應用，凡在縱波勘探疊加資料上利用縱橫波速度比、泊松比進行氣水預測的方法都屬于作者所在企業的專利保護范圍。

致謝：感謝為方法應用研究提供資料以及共同合作的所有單位及個人。

參考文獻

[1] 吳大奎，戴勇，鄭淑芬，等.疊后地震資料氣水識別研究與應用[J].天然氣工業，2008，28(11)：38-41.

[2] 吳大奎，李亞林，伍志明，等.地震、測井資料聯合反演的神經網絡算法研究[J].天然氣工業，2004，24(3)：55-57.

[3] 吳大奎.錄井、測井、地震聯合反演氣水預測方法應用研究[R].成都：川慶鉆探工程公司地質勘探開發研究院，2009.

(本文作者：吳大奎¹ 張本全¹ 戴勇¹ 程緒彬¹ 朱心萬¹ 歐陽誠¹ 徐明華¹ 鄭淑芬¹ 唐龍遜² 1.川慶鉆探工程公司地質勘探開發研究院；2.西南石油大學)
