華北地區各類煤儲層孔隙、吸附特征及試井成果分析

摘 要

摘要：為系統總結華北地區各煤類的主要物性特征，指導煤層氣的勘探開發，對該區各種煤類共205件煤樣進行了壓汞實驗，分析了各煤類孔徑結構的比孔容、比表面積特征。基于180件煤樣的
摘要：為系統總結華北地區各煤類的主要物性特征，指導煤層氣的勘探開發，對該區各種煤類共205件煤樣進行了壓汞實驗，分析了各煤類孔徑結構的比孔容、比表面積特征?；?80件煤樣的高壓等溫吸附實驗，探討了朗格繆爾體積(VL,daf)、朗格繆爾壓力與煤級的關系，發現朗格繆爾體積與煤級的關系呈現出兩段式變化模式，即煤化程度在Ro,max＜4%之前，VL,daf隨Ro,max的增加而增大，當Ro,max＞4%后，VL,daf隨Ro,max的增加而減少，而朗格繆爾壓力與煤級的關系復雜，數據十分離散。基于該區煤層氣試井成果(170層次試井儲層壓力、204層次試井滲透率)，劃分了煤儲層試井儲層壓力、試井滲透率類型：該區以欠壓儲層為主，占69.4%左右，正常壓力儲層占27.1%，超壓儲層僅占3.5%，儲層壓力梯度總體隨埋深的增加呈現出增大的趨勢；超低滲透儲層占26.0%，低滲透儲層占36.8%，中滲透儲層占18.1%，高滲透儲層占19.1%，試井滲透率總體隨埋深的增加而減少。
關鍵詞：華北地區；煤層氣；儲層；孔隙性；吸附性；朗格繆爾體積；儲層壓力；滲透性
    截至2010年，中國施工各類煤層氣井超過5400口[1]，其中參數井約300口，主要分布在華北地區的山西、陜西、河南、河北、安徽等省，目的煤層主要為華北地區石炭二疊系山西組、太原組，涉及的主要煤類從氣煤至無煙煤，鏡質組反射率介于0.40%～4.50%。前人對單一煤類或局部地區煤儲層孔隙性、吸附性、試井儲層壓力、試井滲透率等進行過研究[2～6]，但對華北地區總體煤儲層試井成果尚缺乏系統總結。
1 孔隙、吸附特征
1.1 孔隙特征
    華北地區205個煤樣(煤類從褐煤至無煙煤，鏡質組反射率介于0.40%～4.50%，表1)的壓汞實驗表明，褐煤、長焰煤各孔徑結構中比孔容分布較均勻(表1、圖1)；其他煤類中大孔、過渡孔占較高比例，中孔不發育，除氣煤達到11.65%外，其他均低于7.18%，尤其是貧煤、無煙煤大孔占比超過50%，中孔低于6.64%(表1、圖1)，成為煤層氣解吸、擴散/滲流的“瓶頸”。
    各煤類各孔徑結構中比表面積微孔、過渡孔占絕對多數(圖2、表2)，成為煤層氣吸附的主要場所，大孔均低于0.82%，中孔除褐煤達到6.49%，長焰煤達到2.07%外，其他均低于0.82%(圖2、表2)。
1.2 吸附特征

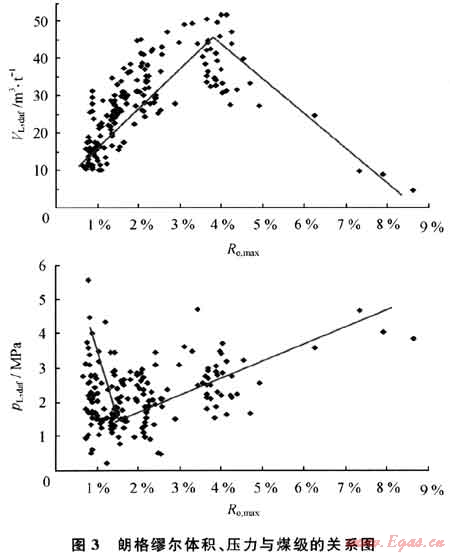

    180件煤樣(Ro,max介于0.67%～8.61%)在30℃、平衡水條件下的等溫吸附實驗成果表明，朗格繆爾體積(VL,daf)介于4.69%～51.90%，呈現出兩段式變化模式，即煤化程度在Ro,max＜4%之前，VL,daf隨Ro,amx的增加而增大，當Ro,max＞40后，VL,daf隨Ro,max的增加而減少(圖3)；朗格繆爾壓力(pL,daf)介于0.20～5.58MPa，在Ro,max＜1.3%之前，pL,daf隨Ro,max的增加而減少，當Ro,max＞1.3%后，pL,daf耐隨Ro,max的增加而增大(圖3)，但數據十分離散。


2 試井儲層壓力、滲透率特征
2.1 儲層壓力特征
本次收集華北地區煤儲層試井儲層壓力170層次，主力煤儲層的儲層壓力梯度變化范圍為(0.15～1.24)MPa/100m，平均為0.71MPa/100m。

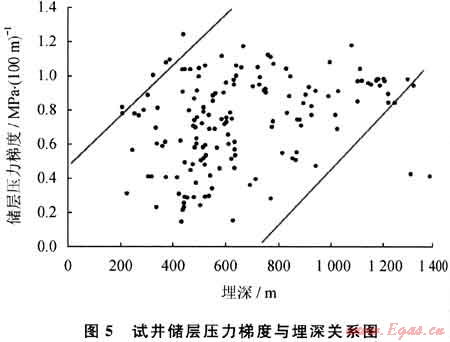

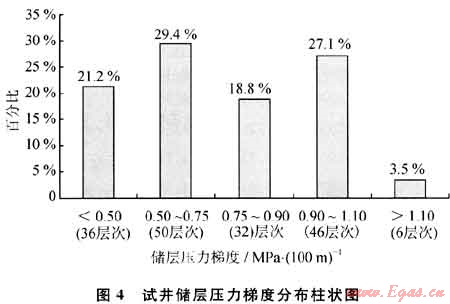

其中，嚴重欠壓儲層(儲層壓力梯度小于0.5MPa/100m)占21.2%，欠壓儲層(儲層壓力梯度介于0.5～0.75MPa/100m)占29.4%，略欠壓儲層(儲層壓力梯度介于0.75～0.90 MPa/100m)占18.8%，正常壓力儲層(儲層壓力梯度介于0.90～1.10MPa/100m)占27.1%，超壓儲層(儲層壓力梯度大于1.10MPa/100m)占3.5%(圖4)。儲層壓力梯度總體隨埋深的增加呈現出增大的趨勢(圖5)。


2.2 滲透率特征
    本次收集華北地區煤儲層試井滲透率204層次，主煤儲層的試井滲透率變化范圍為0.0012～444mD，大多小于2mD。

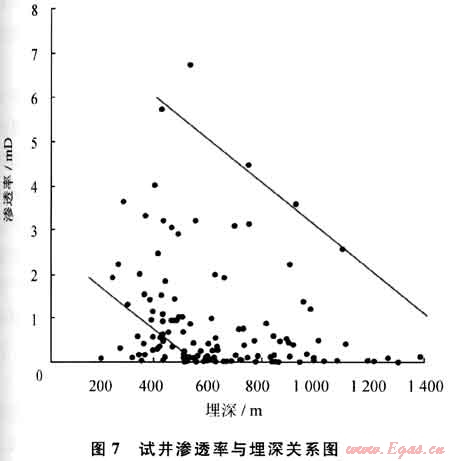

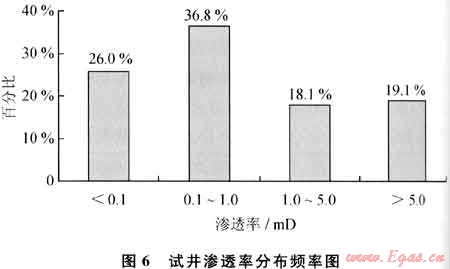

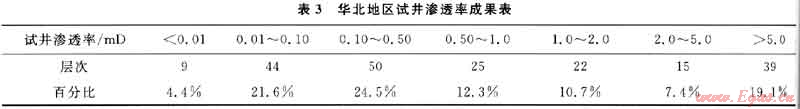

    超低滲透儲層(滲透率小于0.1mD)占26.0%，低滲透儲層(滲透率介于0.1～1.0mD)占36.8%，中滲透儲層(滲透率介于1.0～5.0mD)占18.1%，高滲透儲層(滲透率大于5.0mD)占19.1%(圖6、表3)。試井滲透率總體隨埋深的增加而減少(圖7)。


3 結論
    1) 華北地區褐煤、長焰煤各孔徑結構中比孔容分布較均勻，其他煤類中大孔、過渡孔占較高比例，中孔不發育；各煤類各孔徑結構中比表面積微孔、過渡孔占絕對多數。
 2) 華北地區石炭 二疊系各煤類朗格繆爾體積與煤級的關系呈現出兩段式變化模式，即煤化程度在Ro,max＜4%之前，VL,daf隨Ro,max的增加而增大，當Ro,max＞4%后，VL,daf隨Ro,max的增加而減少；朗格繆爾壓力與煤級關系復雜，數據十分離散。
    3) 華北地區以欠壓儲層為主，占69.4%左右，正常壓力儲層占27.1%，超壓儲層僅占3.5%，儲層壓力梯度總體隨埋深的增加呈現出增大的趨勢。
    4) 華北地區超低滲透儲層占26.0%，低滲透儲層占36.8%，中滲透儲層占18.1%，高滲透儲層占19.1%，試井滲透率總體隨埋深的增加而減少。
參考文獻
[1] 趙慶波，孫粉錦，李五忠，等.煤層氣勘探開發理論與實踐[M].北京：石油工業出版社，2011.
[2] 姚艷斌，劉大錳，湯達禎，等.沁水盆地煤儲層微裂隙發育的煤巖學控制機理[J].中國礦業大學學報：自然科學版，2010，39(1)：6-12.
[3] 唐書恒.煤層氣試井設計方法[J].煤田地質與勘探，1999(2)：29-31.
[4] 葉建平，史保生，張春才.中國煤儲層滲透性及其主要影響因素[J].煤炭學報，1999，24(2)：118-122.
[5] 張群，崔永君，鐘玲文，等.煤吸附甲烷的溫度壓力綜合吸附模型[J].煤炭學報，2008，33(11)：1272-1277.
[6] 陳剛，李五忠.鄂爾多斯盆地深部煤層氣吸附能力的影響因素及規律[J].天然氣工業，2011，31(10)：47-49.

(本文作者：傅雪海1，2 邢雪2 劉愛華2 范炳恒2 周榮福2 1.新疆大學地質與勘查工程學院；2.中國礦業大學)
