曲靖盆地茨營組三段Ⅳ砂組含氣性的地震預測

摘 要

摘要：云南曲靖盆地目前鉆有8口探井，其中兩口井在新近系茨營組三段Ⅳ砂組鉆到了氣層，揭示出其淺層蘊藏有較豐富的天然氣資源。為了提高探井成功率，利用8口探井的測井資料作為約束
摘要：云南曲靖盆地目前鉆有8口探井，其中兩口井在新近系茨營組三段Ⅳ砂組鉆到了氣層，揭示出其淺層蘊藏有較豐富的天然氣資源。為了提高探井成功率，利用8口探井的測井資料作為約束條件，對主要儲層茨三段Ⅳ砂組進行了地震波阻抗反演；在此基礎上，分析了儲層巖性、速度與含氣性的關系，認識到砂巖儲層高波阻抗背景下的低波阻抗是儲層含氣的地震響應特征。該研究成果可為該盆地的淺層氣勘探和提高探井成功率提供一種指向。
關鍵詞：曲靖盆地；新近紀；淺層氣藏；波阻抗；反演；地震勘探；預測
    新生代在印度板塊與歐亞板塊“陸陸”碰撞、東部多個洋殼向西俯沖的區域構造背景下，云南省境內發育了數百個古近系-新近系陸相沉積盆地，其中現今殘留面積大于200km2(或厚度大于1000m)的有26個[1]，它們普遍具有良好的淺層氣成藏條件。2004年，曲靖盆地發現了鳳來村構造氣藏和陸家臺子巖性圈閉氣藏。其中，鳳1井和曲2井完井測試在新近系茨營組三段Ⅳ砂組分別獲得無阻流量10×104m3/d和25×104m3/d的高產工業氣流，含氣深度分別為325～335m和455～470m，但工區內的其他6口探井都未鉆遇氣藏，探井成功率相對較低。針對此問題，以錄井、測井和地震資料為基礎，在儲層識別的基礎上，探討了利用測井資料和波阻抗數據體識別氣藏的方法，對于曲靖盆地的氣藏勘探和提高探井成功率具有指向意義。
    目前淺層氣的勘探主要是利用多種資料，開展地質綜合研究，確定勘探目標區，同時利用地球物理方法預測儲集體的空間展布，確定有利鉆探井位。概括起來，淺層氣藏的勘探方法可以分為3大類：①地面物探技術(包括地震勘探技術)；②測井技術；③化探技術。其中，對于井間和無井地區的儲層分布特征，主要是依靠地震資料并通過地震反演的方法來進行預測[2～4]，往往具有較好的效果。
1 地質概況

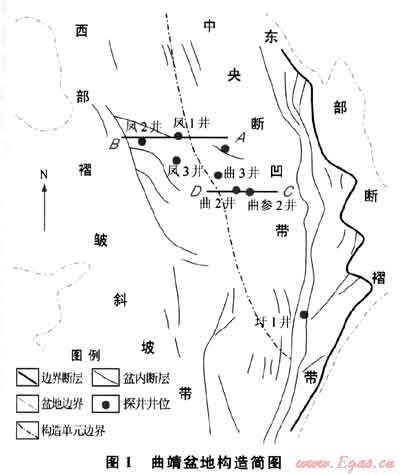

    曲靖盆地位于云南省東部的曲靖-沾益地區，處于上揚子地塊西緣與康滇地塊交接處，是疊置在古生界碳酸鹽巖褶皺基底之上的新近紀殘留型盆地[5]。盆地整體呈南北向展布，為一個狹長形東斷西超的不對稱箕狀斷陷，長約24km，寬約10km，面積約為213km2，最大埋深約2000m。盆地內地勢較為平坦，基本為一個平壩，平均海拔在1800m左右，相對高差可達300m。盆地可進一步劃分為3個二級構造單元，即東部斷褶帶、中央斷坳帶和西部褶皺斜坡帶(圖1)。盆內發育地層主要為漸新統蔡家沖組和上新統茨營組。盆地的形成演化經歷了5個階段6個時期：早-中漸新世斷陷階段(包括①拉分?jǐn)嘞萜?小屯組沉積期，②箕狀斷陷期一蔡家沖組沉積期)、漸新世晚期一上新世早期整體抬升萎縮階段(剝蝕期)、晚上新世坳陷階段(茨營組沉積期)、上新世末壓扭抬升萎縮階段(構造定型和剝蝕期)和第四紀穩定沉降階段。
2 預測方法與流程
2.1 預測方法
    此次研究以地質、測井、地震資料對目的層段位進行精細標定，之后采用剖面放大多窗口類比追蹤解釋技術、局部自動追蹤技術和任意切線技術對目的層段進行層位解釋，以保證結果盡可能地準確，符合層位閉合原理的要求。在此基礎上，利用波阻抗反演的方法對過井剖面的氣層進行解釋。波阻抗反演法是從反射地震資料導出的一項反演技術，它把測井和地震資料結合起來進行綜合分析，充分利用了測井縱向分辨率高、地震橫向分辨率高這兩大優點。
   針對勘探初期盆地內鉆井相對較少的問題，在實際應用中筆者采用了稀疏脈沖反演[6～7]的(CSSI)方法來求取波阻抗值。稀疏脈沖反演是基于稀疏脈沖反褶積的遞推反演方法，該方法的主要特點是適合于井?dāng)?shù)較少的地區，能獲得寬頻帶的反射系數，能較好地解決地震記錄的欠定問題，從而使反演得到的波阻抗數據更趨于真實[8]。
   遞推反演方法根據反射系數進行遞推計算地層波阻抗，其關鍵在于用原始地震記錄估算反射系數和波阻抗，得到與已知鉆井資料最吻合的波阻抗信息。
   無噪音偏移地震反射記錄的理論模型為反射系數和子波的褶積。即
    S(t)=r(t)×W(t)    (1)
式中S(t)為地震記錄；r(t)為反射系數；W(t)為地震子波。
通過子波反褶積處理，可由地震記錄得到地層的反射系數。地層的反射系數和波阻抗有如下關系：

式中ri為界面反射系數；ρi+1、ρi分別為界面兩側介質的密度；vi+1、vi分別為界面兩側介質的速度；Zi+1、Zi分別為界面兩側介質的波阻抗。
由式(2)可得：

    因此，可以通過遞推的方法由反射系數計算出地層每層的波阻抗或?qū)铀俣?。?/span>

式中Z0為初始層波阻抗；Zi+1為第i+1層的波阻抗。
    利用式(4)，可以從聲波時差曲線及密度曲線上選擇標準層波阻抗作為基準波阻抗，將反褶積得到的反射系數轉換為波阻抗。
    具體反演的方法是從地震道中，根據稀疏的原則抽取反射系數，與子波褶積生成合成地震記錄，利用合成地震記錄與原始地震道的殘差修改反射系數，得到新的反射系數序列，再做合成記錄。如此迭代，得到一個能最佳逼近原始地震道的反射序列，然后再求得相對波阻抗，并與各井絕對波阻抗曲線擬合的阻抗趨勢(低頻背景)相加，就得到了絕對波阻抗。
2.2 巖性與速度關系分析

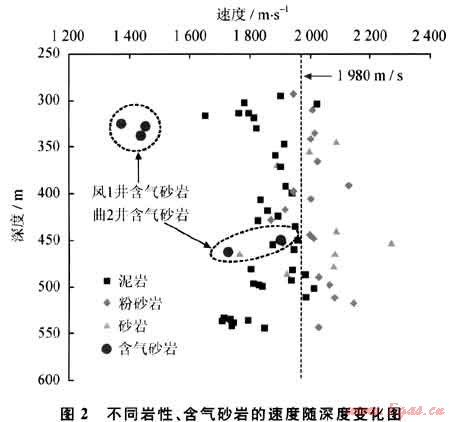

    利用波阻抗值來判別巖性和對含氣砂巖進行判別的一個重要條件就是不同巖性的速度要具有差異性，因此，本次研究對盆地內兩口氣井(鳳1井和曲2井)茨營組三段的巖性和速度特征進行分析，其結果如圖2所示。這兩口井在茨營組三段Ⅳ砂組以粉砂巖為主同時夾有大量泥巖，其整體速度較低，介于1400～2200m/s之間，以1980m/s為界，砂巖和粉砂巖的速度較之泥巖要高，介于1980～2200m/s，而泥巖的速度較低，介于1700～1980m/s，部分粉砂巖和泥巖速度有疊置現象，但整體上仍可以利用速度將砂泥巖區分開，從圖中可以看出當砂巖中如果含氣的話，其速度則明顯降低，但鳳1井和曲2井含氣砂巖的速度降低程度不同，鳳1井的速度降低較大，為1400m/s左右；曲2井速度降低幅度較小，為1800m/s左右。
    上述分析表明：同一深度處，砂巖的速度明顯高于泥巖，當速度大于1980m/s時，可將地層解釋為砂巖，當速度小于1980m/s時，可解釋為泥巖或含氣砂巖，而含氣砂巖的低速特征在400m之上的地層中表現更加明顯，判斷準確率較高。綜上所述，根據速度隨深度變化特征進行統計分析的結果可以得出結論：在茨營組三段Ⅳ砂組可以用速度特征來進行反演，區分儲層的巖性和判別氣層，從而為反演方法的利用提供依據。
3 含氣砂巖的識別
3.1 砂泥巖與波阻抗的統計關系

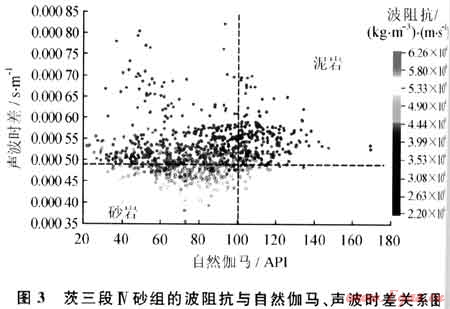

    利用波阻抗反演結果來區分砂泥巖的巖性時要求二者的波阻抗要有較大差別，否則對于目的層段的含氣性預測具有不確定性，甚至得到錯誤的結果。因此，對工區內8口探井目的層段的砂泥巖波阻抗特征進行分析，其結果如圖3所示?？梢钥闯觯旱妥匀毁ゑR及JIJ}聲波時差區域主要為高波阻抗分布區，高自然伽馬及高聲波時差區域主要為低波阻抗分布區。這說明了砂巖以高波阻抗為主，泥巖以低波阻抗為主，可以應用反演的波阻抗結果來判別砂泥巖，進而進行含氣性預測。

3.2 反演結果預測目的層段含氣性可行性分析

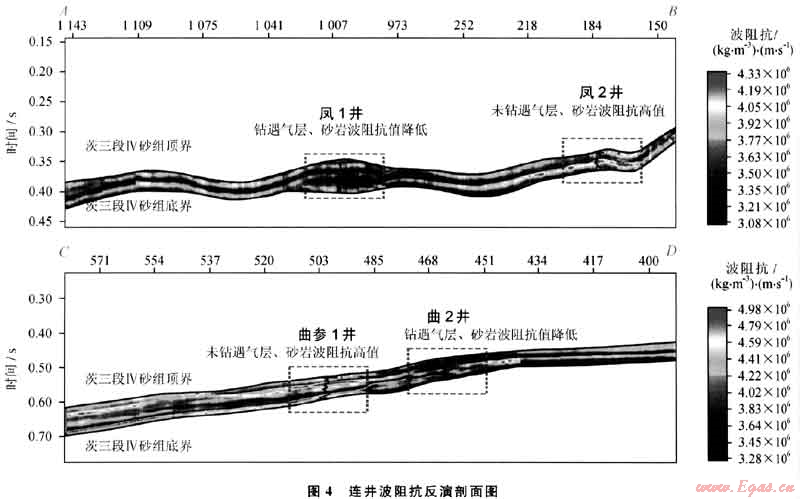

    為了對含氣地層的波阻抗特征進行分析，選取7兩條連井剖面(剖面位置見圖1)AB和CD來進行對比，其波阻抗值特征如圖4所示。其中，AB剖面過鳳1井和鳳2井，鳳1井在目的層段發現氣層，CD剖面過曲參1井和曲2井，曲2井在目的層段鉆遇氣層，其他兩口井在茨營組三段Ⅳ砂組為不含氣砂巖地層。
   從圖4可以看出：AB和CD剖面中未鉆遇氣層的鳳2井和曲參1井地層在目的層段呈現出高波阻抗特征，而測井曲線表現出低值；兩條剖面中的鳳1井和曲2井在目的層段為砂巖氣層，所以自然伽馬曲線為低值，而波阻抗值由于含氣的影響，明顯呈現低值特征。因此，結合測井曲線，可以利用砂巖高波阻抗背景下的低波阻抗特征進行氣層預測。
4 結論
   1) 波阻抗具有明確的物理意義，一方面可以反映巖性的變化，另一方面可以指示油氣藏的分布，特別是對氣藏的識別是較為有效的。氣層會引起地層密度的減小，也會引起地震波速度的降低，這些因素都會使波阻抗值降低。
   2) 茨營組三段砂泥巖具有明顯的波阻抗差別，而且當砂巖含氣時，儲層速度會明顯地降低，因此可以用波阻抗反演來區別主要儲層的巖性特征，進一步可以通過高波阻抗背景值下的低波阻抗來預測、識別砂體可能的含氣性。
參考文獻
[1] 葉得泉，鐘筱春，姚益民，等.中國油氣區第三系[M].北京：石油工業出版社，1993：1-8.
[2] 石萬忠.JASON在東濮凹陷H99塊儲層預測中的應用[J].地質科技情報，2001，20(2)：46-49.
[3] 鄭愛敏，符志國，廖娟.地震反演儲層預測技術在白馬廟地區的應用[J].天然氣工業，2009，29(8)：47-49.
[4] 張江華，王建海，林承焰.測井約束反演在牛莊洼陷濁積砂體預測中的應用[J].天然氣工業，2009，29(2)：49-51.
[5] 張渝昌.中國含油氣盆地原型分析[M].南京：南京大學出版社，1997：115-127.
[6] 安鴻偉，李正文.稀疏脈沖波阻抗反演在YX油田開發中的應用[J].石油物探，2002，41(1)：56-60.
[7] 劉成齋，冉建斌.稀疏脈沖和基于模型反演在王家崗沙四段砂巖油藏精細勘探中的應用[J].石油地球物理勘探，2002，37(4)：401-407.
[8] 謝月芳，李言經，王堅勇.波阻抗反演在殘雪油氣田氣藏描述中的應用[J].海洋石油，2003，23(3)：23-28.

(本文作者：王冰潔1,2 王靜3 潘曉晨4 1.構造與油氣資源教育部重點實驗室·中國地質大學(武漢)；2.中國地質大學(武漢)資源學院；3.中國地質大學(武漢)環境學院；4.中國石化勝利油田分公司河口采油廠)
