普光氣田地面集輸系統腐蝕監測及控制體系

摘 要

摘 要 為了對普光高酸性氣田實施有效的內腐蝕控制及監測，針對普光集輸系統濕氣混輸工藝的特點，結合質量法、電阻法、線性極化法、FSM電子紋法等多種在線腐蝕監測技術，采用
    摘 要 為了對普光高酸性氣田實施有效的內腐蝕控制及監測，針對普光集輸系統濕氣混輸工藝的特點，結合質量法、電阻法、線性極化法、FSM電子紋法等多種在線腐蝕監測技術，采用緩蝕劑預涂膜、連續加注、批處理等腐蝕控制工藝，輔以管道內腐蝕檢測及化驗分析技術，合理選擇腐蝕監測點、緩蝕劑加注點及化驗分析取樣點，利用綜合分析的方法，對普光氣田地面集輸系統實施了綜合的內腐蝕監測及控制，建立起了完善的腐蝕監測及控制體系。該體系運行l(wèi)年多來，已累計更換腐蝕掛片6次，進行了2次全管網的管道內腐蝕監測(智能清管)。實測數據顯示：普光氣田地面集輸系統年腐蝕速率有效地控制在0.076 4 mm/a以下，確保了集輸系統的安全平穩運行。
    關鍵詞 普光氣田 高含硫天然氣 集輸系統 腐蝕監測技術 關鍵技術 腐蝕速率 安全平穩運行

    普光氣田是國內目前探明儲量最大、豐度最高的特大型整裝海相氣田，是國家“川氣東送”建設工程的主供氣源，其H2S平均含量(體積分?jǐn)?shù)，下同)達15%，C02含量達8%，是目前大規模開發H2S含量最高的氣田。普光氣田地面集輸系統主要負責采氣井口天然氣的節流降壓、保溫輸送，依據國外專家的推薦，集輸系統采用混輸工藝口]。由于普光氣田H2S、C02含量較高，管道、設備受到強腐蝕口[2]，因此，在合理選擇管材之后，為了有效地控制腐蝕速率，防止設備事故，延長管道、設備的使用壽命，對管道及設備進行有效的內腐蝕監測及控制是非常必要的[3-7]。
    腐蝕監測技術是由實驗室腐蝕試驗方法和設備無損檢測技術發展而來的[8-9]。傳統的腐蝕監測方法從原理上可分為物理測試(失重掛片法、電阻法、氫監測)、電化學測試(線性極化電阻法)、化學分析法(分析鐵離子、氯離子、H2S、C02、pH值、細菌等)。
    腐蝕監測的目的：①隨時掌握系統的腐蝕趨勢與動態；②判斷腐蝕控制技術措施的實施效果；③及時發現不正常的腐蝕因素。
1腐蝕監測技術
    針對普光氣田地面集輸工藝及各種監測技術的特點，在集氣站和集氣總站設置水分析取樣點，采用腐蝕掛片法(CC)、電阻探針法(ER)、線性極化探針法(LPR)、定期進行鐵離子分析等方法，在集輸管網的線路管道上采用FSM電指紋方法進行腐蝕監測。
1.1腐蝕掛片法
    腐蝕掛片法是一種傳統的腐蝕監測技術，即將標準試片(腐蝕掛片)插入介質中，一段時間后取出，通過測量試片質量的變化，以單位時間內、單位面積上由腐蝕而引起的材料質量變化來評價腐蝕的程度，表征的是平均腐蝕速率，同時觀察試片的腐蝕情況，分析判斷腐蝕成因和機理，確定腐蝕類型(點蝕或其他局部腐蝕)。


式中V為平均腐蝕速率；K為常數，當腐蝕速度的單位采用mm/a時，K=8.76×104；T為試驗周期，h；A為試樣初始面積，cm2；△m為腐蝕試驗中試樣的質量損失，g；ρ為實驗材料的密度，g/cm3。
1.2電阻探針法
電阻探針法是一種電學方法，基于一定形狀、尺寸和組織結構的材料由于腐蝕作用會使橫截面積減小，從而導致電阻增大的原理，通過測量腐蝕過程中金屬電阻的變化而求出金屬的腐蝕量和腐蝕速率，并了解晶問腐蝕或氫腐蝕的狀態等，可以連續測量腐蝕速的變化。
    由于試樣的形狀不同，相關計算公式也不同。



 1.3線性極化探針法
    線性極化技術是一種電化學監測技術，是通過在腐蝕電位附近的微小極化來測量金屬腐蝕速度的方法，由Stem和Geary于1957年首先提出來[10-11]。而線性極化探針法主要是采用2/3電極測量電解質溶液中的極化電阻，將一個小的電壓(或極化)加到溶液中的一個電極上，由于微小的電壓極化而產生的電流直接與電極表面的腐蝕速率有關，從而得到瞬時腐蝕速率。



 1.4 FSM電指紋法
    FSM(Field Signature Method)是一種用于管道的非插入式內腐蝕監測技術，即在監測的金屬管道段外壁上安裝一定數量的電位鋇4量探針，形成探針矩陣，并通以直流電，進行感應探針矩陣的電位測量，通過測量監測部位表面形成的微小電位差，檢測出電場的分布，進而根據電位差的變化監測整個內管壁表面(矩陣區域內)由于腐蝕、點蝕、磨蝕或開裂造成的電場變化，
 從而監測和確定局部的腐蝕狀況。任何腐蝕，不論是局部腐蝕還是全面腐蝕都會導致電場分布的變化或畸精確測量管道壁厚的變化。在FSM法中，將所有測量電位的初始值(或標準塊的電位值)看做是部件的原始“指紋”，它代表部件的最初幾何形態。設備運行一段時間后，所測量電位的變化(“指紋”變化)反映該設備因腐蝕等原因而造成的形態變化，故該方法又稱為電指紋法。



    FC用以判斷腐蝕速率和累計腐蝕量。腐蝕監測開始時的FC為0，在實際應用中，F(xiàn)SM 可獲得小于0.05%的壁厚減薄精確數據。
2 腐蝕監測點的布點原則
    為了得到準確的腐蝕數據，真實反映現場實際的腐蝕狀況，腐蝕監測點的布置主要從以下8個方面進行考慮：①布置在系統中油、氣、水流動方向發生突然變化的位置；②布置在系統中存在死角、縫隙、旁路支管、障礙物或其他呈異突狀態的部位；③布置在設備裝置的受應力區；④布置在設備中異金屬接觸部位；⑤設備結構是否適宜安裝；⑥如果系統使用緩蝕劑等化學劑，需要考慮在加注點前后設置；⑦依據監測目的，確定監測部位；@FSM法感應探針的布置應選擇發生腐蝕最為嚴重的部位，例如管道的環焊縫、設備的底部、管道三通、彎曲處等。

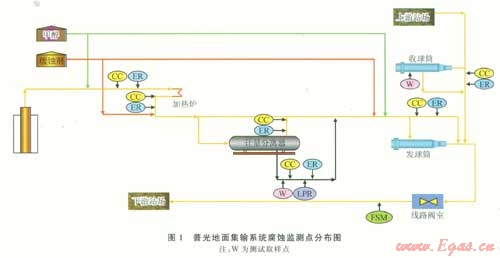

    依據普光氣田地面集輸工藝的特點及布點原則，確定了各集氣站及FSM監測點的位置，如圖1所示。

3 普光氣田地面集輸腐蝕監測系統的構成及數據傳輸流向

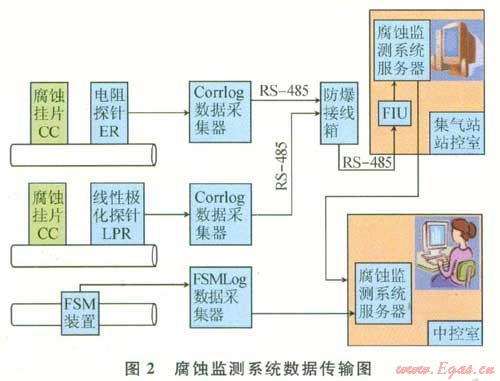

    普光氣田地面集輸腐蝕監測系統主要包括集氣站(集氣總站)站場工藝管線的監測及集輸管網的監測兩部分（圖2）。

    1)16座集氣站和集氣總站的腐蝕監測系統主要包括：腐蝕掛片、電阻探針、線性極化探針、數據采集器、控制和數據傳輸系統(含數據分析軟件)以及帶壓取放器裝置等。電阻探針、線性極化探針的現場測量數據由RS-485通信協議經FIU服務器傳至站控室的腐蝕監測系統服務器，然后通過工業以太網上傳至中控室，接入腐蝕監測系統服務器，進行數據的儲存、分析、評價、報告、管理。站控值班人員可通過站控的腐蝕監測系統實時在線了解各監測點的腐蝕情況，及時調整緩蝕劑的連續加注量，以求達到最佳的緩釋效果[13]。
     2)普光集輸管網采用FSM腐蝕監測系統，共有19套，包括FSM測量裝置、FSMLog數據采集器等。FSM測量裝置安裝于管道外壁，F(xiàn)SMLog數據采集器(含F(xiàn)IU服務器)安裝于閥室機柜問或站控室，數據通過工業以太網上傳至中控室腐蝕監測系統服務器。中控室值班人員可在中控室的腐蝕監測系統上實時在線了解整個全氣田16座集氣站(集氣總站)及管網各測點的腐蝕情況，通過分析測試，及時調整緩蝕劑的批處理頻次及對批處理效果的評價。
    3)帶壓取放裝置簡化了腐蝕掛片及探針取放的程序，使得在正常生產的情況下也能快速更換掛片、探針，避免了閼更換掛片及探針而被迫停產。
4腐蝕監測系統的數據管理及分析
    腐蝕監測系統的數據管理及分析采用MultiT—rend管理軟件。MultiTrend是為查詢探針、FSM系統所監測到的數據和輔助數據分析而設計的。測量的數據可以直接存儲到MultiTrend數據庫中，同時該軟件還具有強大的圖像處理工具，可以幫助對數據進行分析。
4.1數據管理
    MultiTrend通過標簽號來辨別每個配置細節。通過映射標簽號、探針號和探測器ID，可以自動確定正確的探針獲得參量數據，并具有對探針的運行狀況實行自診斷功能，使得工作人員可以實時在線了解各監測點的腐蝕情況及探針的運行狀況。如果測量數據來自新的在MultiTrend中沒有配置的探針，MultiTrend會自動創建需要項，并且詢問用戶相關的參數。
存儲于MultiTrend數據庫中的數據可以以表格的形式或者圖片的形式顯現出來。
4.2數據分析
    MultiTrend內建的強大圖像處理T具允許直接以相應的圖表形式顯示數據。為了便于比較數據，多岡可以整合到l個圖中。放大和移動工具可以完全控制圖像的比例和位置，而不需要輸人大量的數字。為了比較生產數據和腐蝕數據，MuhiTrend還支持其他的數據類型，如壓力、溫度、流速和阻滯參數等。這些數據可以手動輸入或者剪切和粘貼，這些數據還可以被顯示出來并插入到腐蝕數據圖中。
5腐蝕監測系統的應用效果
    普光氣田地面集輸系統采用了多種不同的腐蝕監測技術，建立了完善的腐蝕監測及控制體系，經過l年多的運行，腐蝕掛片已累計更換6次，并進行了2次全管網的管道內腐蝕監測(智能清管)，實測數據顯示：地面集輸系統年腐蝕速率有效地控制在0.0764mm以下，確保了集輸系統的安全平穩運行。
6 結束語
腐蝕監測技術多種多樣，但每一種監測技術都是有針對性地適用于某一特定的防腐控制措施，而每一種特定的防腐控制措施都需要若干種配套的監測技術。針對高酸性氣田的腐蝕控制，采取2種以上的監測技術及配套的緩蝕劑加注工藝、化驗分析方法，是集輸系統內腐蝕監測及控制的有效途徑。
本文作者：楊發平 王貴波
作者單位：中國石化中原油田普光分公司采氣廠

    參 考 文 獻
[1]何生厚，曹耀峰.普光高酸性氣田開發[M].北京：中國石化出版社，2010.
[2]林玉珍，楊德鈞.腐蝕和腐蝕控制原理[M].北京：巾國石化出版社，2007.
[3]鮮寧，姜放，趙華萊，等.H2S/CO2環境下析出相對28合金耐SCC性能的影響[J].天然氣工業，2011，30(4)：111-115.
[4]鄧洪達，李春福，曹獻龍.高含H2S環境中CO2對P110套管鋼氫脆腐蝕行為的影響[J].石油與天然氣化工，2011，40(3)：275-279.
[5]李時杰，楊發平，劉方儉.普光氣田地面集輸系統硫沉積問題探討EJ].天然氣工業，2011，31(3)：75-79.
[6]黃雪松，安思彤，陳長鳳.普光氣田集輸管材腐蝕評價及緩蝕劑加藥工藝優化[J].天然氣工業，2011，3l(9)：120-123.
[7]顧亞雄，鐘成千，許方華，等.井場硫化氫動態監測系統設計及研究[J].石油與天然氣化工，2011，40(3)：322—324.
[8]何生厚.高含硫化氫和二氧化碳天然氣氣田開發工程技術[M].北京：中國石化出版社，2008.
[9]黎洪珍，林每，李婭，等.緩蝕劑加注存在問題分析及應對措施探討[J].石油與天然氣化工，2009，38(3)：238-240.
[l0]李久青，杜翠薇.腐蝕試驗方法及監測技術[M].北京：巾國石化出版社，2007.
[11]張敏，黃紅軍，李志廣，等.金屬腐蝕監測技術[J].腐蝕科學與防護技術，2007，19(5)：354-357.
[12]寇杰，梁法春，陳婧.油氣管道腐蝕與防護[M].北京：中國石化出版社，2008.
[13]顧亞雄，許方華，鐘成千.井場H2S氣體動態監測系統中的多路數據采集問題[J].石油與天然氣化工，2010，39(4)：350-364.
