摘 要 塔里木盆地碳酸鹽巖油氣藏儲量較大，埋藏深，儲層非均質性強，井段長，常規酸化酸壓效果不理想。為此，研制了一種新的高溫表面活性劑基清潔就地自轉向酸體系，其殘酸在150℃、170s-1下黏度不小于150 mPa·s；使用高溫高壓流變儀、三巖心并聯流動實驗儀和核磁掃描儀實驗系統，評價了該體系的轉向性能。結果表明：就地自轉向酸注入壓力先隨注入體積的增大而增大，當注入一定量時，注入壓力急劇升高，最大增加到6.3 MPa，是初始注酸壓力的60倍；自轉向酸的注入壓力是常規酸注入壓力的20倍，具有明顯的轉向性能。該技術在塔里木盆地碳酸鹽巖油氣藏已完成42口井的酸化酸壓應用，取得了很好的效果。
關鍵詞 塔里木盆地 碳酸鹽巖 儲集層改造 就地自轉向酸體系 溫度 應用
塔里木盆地碳酸鹽巖油氣藏分布廣，在全盆地均有分布，儲量較大，先后發現了一批大中型油氣田。塔里木盆地碳酸鹽巖油氣藏具有埋藏深(大于5000m)、跨度大(4000～7000 m)、溫度高(130～170℃)、儲層非均質性強、孔洞縫發育的特征，酸化酸壓改造難度大，使用常規的聚合物基酸液體系改造效果不理想[1-6]。就地自轉向酸化技術是近年來發展起來新的高效酸化(壓)技術，對中低溫(小于120℃)碳酸鹽巖氣藏改造有較好的效果，為此在塔里木盆地進行了相關試驗。
1 就地自轉向酸酸化酸壓機理
就地自轉向酸就地自轉向的化學機制為：就地自轉向酸液首先進人物性相對好的儲層，與儲層巖石發生酸巖反應，消耗酸液中大量的H+，使就地自轉向酸的pH值升高，同時產生大量的Ca2+、Mg2+，就地自轉向酸中的特殊黏彈性表面活性劑分子在該環境下形成棒狀膠束，棒狀膠束在Ca2+、Mg2+反離子的作用下又相互連接，形成棒狀膠束結合體，使就地自轉向酸悶黏度迅速增大，殘酸中黏彈性表面活性劑分子形成的棒狀膠束遇到烴類物質時，膠束自行破壞形成球狀膠束。
就地自轉向酸高效酸化酸壓機理：對于碳酸鹽巖油氣藏基質酸化來說，就地自轉向酸與巖石反應后酸液黏度增大，從而導致酸液流動阻力增加，使得后續的酸液要想繼續進入，必須外界給予更高的注入壓力，注酸壓力升高的過程中，原先不吸酸的或吸酸相對少的儲層開始吸酸——即酸液就地自轉向，在此過程中，保持相對高的注酸壓力，迫使物性存在級差的儲層同時吸酸，實現非均質儲層的均勻改造，從而提高酸化效果。對于酸壓而言，就地自轉向酸與巖石反應后酸液黏度增大，酸液在壓開的裂縫面濾失降低，提高酸液的液體效率，有利于酸液的造縫；在裂縫面上生成的高黏度的殘酸，控制了鮮酸中的H+與巖石表面反應生成的Ca2+對流，這樣也就控制了酸巖反應速率，使新鮮的酸液延壓開裂縫向前穿透，可以實現深穿透酸壓，有利于溝通遠井帶儲集體。
殘酸中黏彈性表面活性劑分子形成的棒狀膠束遇到烴類物質時，膠束自行破壞形成球狀膠束使殘酸黏度降低為為3～5 mPa·S，有利于返排，對儲層巖石的孔喉、微裂縫不會造成堵塞，達到清潔酸化酸壓的目的。
2 新型高溫就地轉向酸配方及性能
2.1 新型高溫就地轉向酸配方
塔里木盆地高溫深層碳酸鹽巖油氣藏由于埋藏深、溫度高、儲層非均質性強，故要實行均勻、清潔、深度地改造。酸液體系需選擇時，由于儲層溫度高，酸液在高溫條件下穩定；酸液不含任何惰性固相或聚合物，才能實現清潔改造；酸液進入地層可以實現對不同滲透率級差的儲層均勻酸化，需要酸液在儲層條件下具有就地自轉向性能[7-9]，且在高溫下轉向性能良好；由于儲層埋藏深，要實現大規模酸壓改造，要求酸液體系具有較低降阻。針對這些要求，研發了新型高溫(130～160℃)就地自轉向酸配方：20%HCI+10%VH-DCA（高溫轉向劑)+3.5%DCA-6(酸液緩蝕劑)+1%FRZ-4(鐵離子穩定劑)。
2.2 新型高溫就地轉向酸性能
2.2.1 就地自轉向性能
2.2.2.1 就地自轉向酸酸巖反應過程黏度變化
高溫就地自轉向酸中加入一定量的碳酸鈣粉末，來摸擬就地自轉向酸與儲層碳酸鹽巖反應過程。將摸擬反應得到的不同pH值的就地自轉向酸的殘酸在170s-1下測定其黏度。隨著酸巖反應進行，酸液pH的升高，體系的黏度發生變化，在pH值由-0.57升高0.35，體系的黏性迅速增大，增大到400 mPa·s；在酸液pH值為1.75，其黏度達到最大值，該體系與儲層巖石反應過程中能夠就地自變黏。
2.2.1.2 就地自轉向酸巖心實驗轉向研究

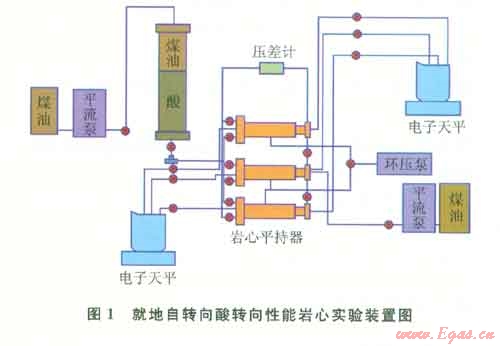

使用3塊滲透率不同的巖心，進行并聯，在統一壓力系統、恒定注酸流量情況下，向3塊巖心同時注入酸液，酸液先進入高滲透率巖心，侵入深度較大，酸液與高滲透巖心發生酸巖反應，使殘酸pH值上升、黏度增大，阻止酸液進一步侵入；當注入壓力增大時，酸液進入滲透率相對低的巖心。實驗裝置如圖1所示。
使用3組巖心實驗研究就地自轉向酸的轉向性能，每組實驗中選用的巖心以滲透率級差為依據，同一組中3塊巖心的滲透率比為1：2：4。實驗使用的常規酸液為20%HCI，轉向酸實驗中使用酸液配方為：20%HCI+10%VH-DCA+3.5%DCA-6+1%FRZ-4。

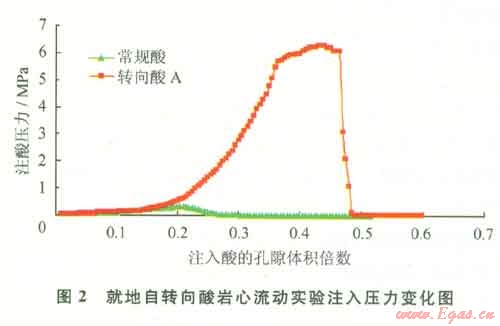

巖心實驗結果表明：就地自轉向酸注入壓力先隨注入體積的增大而增大，當注入一定量時，注入壓力急劇升高，最大增加到6.3MPa，是初始注酸壓力0.1MPa的近60倍；自轉向的注入壓力是常規酸注入壓力的20倍左右，自轉向酸具有明顯的轉向性能(圖2)。
2.2.2 就地自轉向酸用量優化選實驗

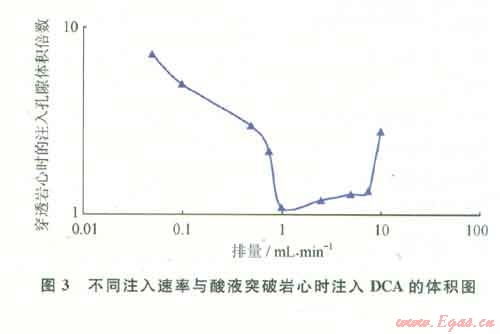

選用滲透率為5～120 mD的石灰?guī)r巖心，以某一恒定的流量注入DCA就地自轉向酸，計量酸液穿透巖心的酸液體積(孔隙體積的倍數)。得到以碳酸鹽巖心注酸流量為自變量時，蚓孔突破巖心需要酸液量占孔隙體積的倍數(PV)。圖3給出了滲透率范圍為5～120 mD的石灰?guī)r巖心以不同流量下注入DCA自轉向酸突破時的注入酸液孔隙體積倍數。實驗結果表明：①注入DCA體系表現出突破孔隙體積與注酸流量存在一定關系；②注酸速率在0.05～1.0mL/min范圍，隨著注酸速率增大，穿透巖心所需的DCA酸液體積減少；③注酸速率在1．0～7.5mL/min范圍，隨著注酸速率增大，穿透巖心所需的DCA酸液體積呈增加趨勢，但增加幅度不大；④注酸速率在7.5～10.0mL/min范圍，隨著注酸速率增大，穿透巖心所需的DCA酸液體積大幅度增加；⑤最佳的注酸流量為1mL/min，酸液突破最小注酸體積倍數為1．2 PV。
3 就地自轉向酸現場應用
到目前為止，自轉向酸化(壓)技術已在塔里木盆地碳酸鹽巖油氣藏共進行了42口井酸壓酸化施工，施工成功率100%，油氣井建產率92.8%，累計增產原油32.78×104t，增產天然氣4.12×108m3，取得了很好的效果。
3.1就地自轉向酸酸化實例
A井是一口水平井，水平井段5109.6～5740.0m，水平井段儲層溫度135℃，射孔厚度為449.0m，射孔跨度為630.4m。根據該井特點，設計新型高溫清潔轉向酸進行深度酸化改造，使用180m3就地自轉向酸和60m3醇醚酸三級交替注入。轉向酸酸進入儲層在相同排量下注入壓力升高4.7MPa，轉向效果明顯，改造前后油壓和產量對比，井口油壓不變的情況下，氣產量由日產6.2×104m3增加到18.54×104m3，油產量由日產12.1 m3增加到17.2m3。
3.2 就地自轉向酸酸壓實例
B井井深為5560.0m，改造層段5380.0～5415.0m，儲層溫度為157℃。改造段為良里塔格組顆粒灰?guī)r段上部，巖性為灰白色熒光砂屑灰?guī)r。根據該井的改造層段跨度大、非均質性強的特點，為了使所有儲層均有所貢獻，使用高溫自轉向酸酸化酸壓改造。首先使用高溫自轉向酸轉向酸化，對全井段均勻酸化；再使用高黏前置液造縫，主縫溝通儲集體，使用高溫自轉向酸進行側向轉向形成支縫，縫內實現網路酸化，近井閉合酸化，進行深度酸壓綜合體積改造技術。改造前對6 mm油嘴求產，油壓1.551MPa，日產油1.86m3，日產水1.15 m3，日產氣1.1072×104m3。酸壓施后，工作制度6mm油嘴，油壓26.2MPa，日產油46.39m3，日產氣14.0426×104m3，酸壓效果良好。
4 結束語
根據塔里木盆地碳酸鹽巖油氣藏儲層特點研發了高溫就地轉向酸配方，其巖心流動實驗表明高溫就地轉向酸具有良好的轉向性能，自轉向酸酸化最佳排量為1mL/min。該技術在塔里木盆地碳酸鹽巖油氣藏改造中取得了很好的效果。
參考文獻
[1]ZHOU F J，LIU Y Z，ZHANG S L，et al．A novel diverting acid stimulation treatment technique for carbonate reservoirs in China[C]∥paper 123171-MS presented at the SPE Asia Pacific Oil and Gas Conference & Exhibition，4-6 August 2009，Jakarta，Indonesia．New York：SPE，2009．
[2]趙立強，李年銀，李文錦，等．普光氣田大型酸壓改造技術 [J]．天然氣工業，2007，27(7)：4-7．
[3] ZHOU F J，LIU Y Z，LIU X F，et al．Case study：YM204 obtained high petroleum production by acid fracture treatment combining fluid diversion and fracture reorientation [C]∥paper 121827-MS-P presented at the SPE 8th European Formation Damage Conference，27-29 May 2009，Scheveningen，The Netherlands．New York：SPE，2009．
[4]ZHOU F，LIU Y，ZHANG F，et al．Application and study of acid fracture technique using novel temperature control viscosity acid in carbonate reservoir[C]//paper 104446-MS presented at the International Oil&Gas Conference and Exhibition in China，5-7 December 2006，Beijing，China.New York：SPE，2006．
[5]羅俐，沈昭國．塔里木盆地寒武一奧陶系石油地質特征[J].西南石油學院學報，1995，17(2)：49-54．
[6]王海濤，李相方，伊向藝，等．白云巖儲層酸壓過程中酸液的濾失控制[J]．天然氣工業，2009，29(12)：62-64．
[7]EILINGER S C，WANG M，KIBODEAUX K R，et al．Improved prediction of foam diversion in matrix acidization [C]//paper 29529-MS presented at the SPE Production Operations Symposium，2-4 April 1995，Oklahoma City，Oklahoma，USA．SPE，1995．
[8] BUIJSE M，MAIER R，CASERO A，et al．Successful highpressure/high-temperature acidizing with in-situcrosslinked acid diversion[C]//paper 58804-MS presented
at the SPE International Symposium on Formation Damage Control，23-24 February 2000，Lafayette，Louisiana，USA.New York：SPE，2000．
[9]ALLEMAN D，QU Q，Keck R．The development and Suceessful field use of viscoelastic surfactant-based diverting agents for acid stimulation[C]//paper 80222-MS presented at the International Symposium on Oilfield Chemistry，5-7 February 2003，Houston，Texas，USA．New York：SPE，2003．
本文作者：沈建新1，2 周福建3 張福祥2 劉雄飛3 楊賢友3
作者單位：1．中國石油大學(北京) 2．中國石油塔里木油田公司 3．中國石油勘探開發研究院
