蘇里格氣田數字化應急指揮系統的研究與應用

摘 要

摘 要 為了有效降低鄂爾多斯盆地蘇里格氣田開發生產過程中的安全風險，亟須開發一套數字化應急指揮系統，來控制并快速高效處置氣田安全隱患和應急事件。為此，從優化核心技術
    摘 要 為了有效降低鄂爾多斯盆地蘇里格氣田開發生產過程中的安全風險，亟須開發一套數字化應急指揮系統，來控制并快速高效處置氣田安全隱患和應急事件。為此，從優化核心技術、建立新型勞動組織架構及應急體系入手，進一步整合、優化、完善了數字化指揮系統的各項功能，創新了應急搶險運行模式，加快氣田數字化建設新技術、新成果在應急指揮工作方面的轉化應用，充分發揮數字化在提高管理水平、減輕勞動強度、提升工作效率等方面的革命性作用。全面實現了該氣田安全管理變被動為主動的目標，最終形成了“生產管理實時監控、安全隱患及時預警、事故處置數字指揮”的數字化應急指揮系統。該系統基于三維GIS平臺、海事衛星通訊、短信告知平臺、車輛GPS定位等技術，實現了氣田應急事件的可視化調度指揮。在應急演練和實踐過程中，指揮統一、功能齊全、反應靈敏、運轉高效，切實提高了蘇里格氣田應急事件的處置能力，顯示出較好的實用性。
    關鍵詞 鄂爾多斯盆地 蘇里格氣田 數字化 應急指揮 預警 流媒體 海事衛星 車輛GPS

    應急指揮系統是實施應急快速響應及處置的工具，是采用先進信息技術，實現包括調度自動化系統、管理信息系統(MIS)、地理信息系統(GIS)、遠程視頻系統、視頻會議系統等與應急信息資源的多源整合、軟硬件結合的應急保障技術系統[1]。氣田數字化應急指揮系統是建立一套面向整個蘇里格氣田(以下簡稱氣田)的應急指揮信息化管理平臺，利用此平臺實現對氣田緊急事故的快速反應，實現對各應急資源、人員、車輛的快速調度安排，從而達到迅速控制處理事故的目的?？傮w建設要求是分級管理和圖形化操作，即對于各種緊急情況分級別制訂應急預案，分級別啟動應急流程，可圖形化查閱操作應急預案流程，實現應急資源電子地圖方式的查閱。
    本系統基于三維GIS平臺，利用氣田電子地圖為展現形式，實現對氣田井、站、管線、處理廠、光纜、供電線路等基本數據、應急物資、人員車輛、醫療、消防、水源、政府相關部門等應急資源、氣田公司級、廠級、處理廠作業區級、站級等級別的應急預案方案演練數據的綜合管理，并能以二維和三維GIS地圖方式展現這些數據[2]。

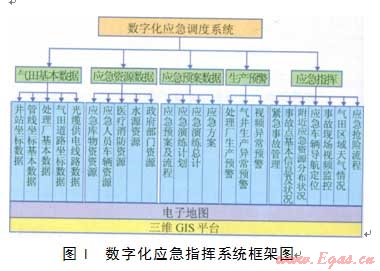

    系統總體架構由5大部分組成，分別為：氣田基本數據、應急資源數據、應急預案數據、生產預警和應急指揮。其結構如圖l所示。



1 系統關鍵技術
1.1 數字化應急搶險流程技術
    常規的應急搶險流程是：啟動應急預案，值班員工按流程中每個環節的工作內容，逐條采取相應措施，調度應急資源，并將完成時間、完成人等信息記錄在案。
    如果采用數字化指揮，還可以增加幾個常規過程所不具備的環節，圖2是應急搶險關鍵環節的數字化處理思路。



    1)按照不同的應急預案設定指揮流程并框圖化展示，然后根據框圖流程下達搶險指令，這樣可以加快調度速度，避免遺漏搶險環節，避免在搶險過程中出現主次顛倒的情況發生。
    2)應急視頻現場監控，實現對事故現場的實時視頻監控。
    3)對應急車輛在氣田附近區域的定位以及行車路線規劃導航等功能。
    4)在通知有關單位及個人的環節上，數字化的環節是通過短信服務器，在短信平臺上發送指揮調度信息。
    5)應急物資協調功能模塊根據應急預案提前制訂不同的搶險物資預案，出險后由計算機根據出險類別和級別，結合數據庫高級檢索功能，自動向指揮人員提供應準備的搶險物資種類、數量和物資所屬應急庫。
    6)在應急指揮過程中，增加指揮指令的錄入，首先按照不同的應急預案設定指揮流程并框圖化展示，然后在框圖中記錄指揮指令和指令執行情況，同時計算機自動記錄時間，最后形成綜合搶險記錄。
1.2短信通知平臺
    近年來，SMS(短信息)技術日趨成熟，相關新技術不斷涌現，相關產品投入實際應用，成為解決氣田搶險指揮信息化問題的有效途徑之一。為了提高調度室的調度指揮效率，特別是在事故發生時，及時、合理、動態地調配人員參與搶險，開發了“短信平臺告知系統”。
    短信平臺告知系統軟件在短信收發應用程序開發接口軟件的支持下，經過二次開發，使用軟件驅動專用設備(GSM Modem)實現收發短信功能，GSM Modem通過串口與計算機相連(圖3)，按照系統預設條件與預先設定的搶險人員的手機互通信息。應用軟件可運行于Microsoft Windows多種操作系統環境下，采用服務器操作系統，這對于系統運行的穩定性和安全性提供了強有力的保障[3]。



    短信平臺告知系統預先把人員的姓名、手機號、所在轄區、專業等信息編配好預置方案；接險人員在接到險情出現的信息后，把險情簡介內容輸人系統，從系統自動給出的搶險預案中確認搶險人員資料，系統就會按預案以手機短信方式通知各專業的搶險人員及時處理險情。系統可根據短信回復情況得知搶險人員是否獲知通知，還可調配別的區域的人員加以支援。
1.3框圖化應急指揮流程
    指揮流程框圖化展示，按框圖流程下達搶險指令，可以加快調度速度，避免遺漏搶險環節，避免搶險過程中出現主次顛倒的情況。
1.4流媒體轉發技術
    流媒體(Streaming Media)轉發技術指在數據網絡上按時間先后次序傳輸和播放的連續音／視頻數據流。與傳統的播放方式不同，流媒體在播放前并不下載整個文件，只將部分內容緩存，使流媒體數據流邊傳送邊播放，這樣就節省了下載等待時間和存儲空間[4]。氣田視頻分級存儲氣田視頻數據，查詢調閱氣田視頻由轉發服務器分發。視頻轉發服務器軟件的多級設置可提高響應訪問的效率，可以合理規劃流媒體管理軟件模塊的設置，以求更少的時問代價換取更高的帶寬利用率。流媒體轉發技術的應用對各單位生產前端采用不同技術提供了保障，既有利于發揮各單位的技術優勢，同時還能夠滿足各級管理層的調閱需求。
    在局域網內有權限的用戶可任意地點調取該錄像。這一功能的實現為數字化指揮系統實時調取蘇里格氣田的各種監控錄像創造了條件。監控平臺實現了氣田各單位600多路不同設備廠家視頻監控的集中控制，實現視頻流媒體的轉發，既減少了視頻流網絡帶寬占用，又達到了視頻圖像的跨網段訪問目的，在異地能夠實時調閱氣田所有視頻監控。
2 系統應用
2.1診斷及預警
    通過集成氣田數字化生產管理系統，實時監測生產數據庫以及視頻監控系統，實現對處理廠重要生產參數、井口壓力、路口車牌或智能視頻識別等異常情況的報警預警提示，系統還能以地圖方式進行報警提示[5] 。
2.2險情告警及提交。
    值班人員在接到險情報警后，在三維GIS電子地圖中標出事故名稱、發生時間、原因、事故點警戒區等信息，并啟動相應的應急預案。
2.3 生產監控
    在三維GIS圖上定位出險地點后，可搜索指定范圍內的所有應急資源，自動分析出險處上下游生產單元，并可監控出險生產單元實時生產參數。
    可分別以出險點范圍、報警事故類型或者以所需要的搶險器材為搜索目標，查詢所有應急資源信息(應急庫、應急隊伍、政府資源、消防資源、醫療資源)。
2.4應急指揮記錄
    啟動預先設置好的相應的應急流程，指揮員根據流程下達搶險指令，指揮記錄崗記錄指揮員下達的命令和相關信息，在所有搶險行動結束后，可自動生成應急指揮報告。
2.5 應用情況
    截至2012年2月，該套氣田數字化應急指揮系統已完成5場應急演練。通過實際的演練驗證，應急指揮系統為現場應急信息發布、查詢、匯總和應急資源管理、應急指令響應、應急流程響應和應急生產協調等提供了系統、完善的支撐平臺，滿足了崗位的實際需要，確保了氣田應急指揮工作科學、合理、高效開展。
3結論及認識
    1)提供了一個可以擴展的三維GIS平臺，使有關調度管理的各種功能均能集成在這一平臺之上。實現了蘇里格氣田空間信息的可視化(如：井、站、處理廠、管線的空間分布等)，使得有關搶險調度指揮的各種信息通過空中紐帶被集成在一起，信息的表達效率大大提高，對現場人員把握搶險現狀和形勢有極大幫助。
    2)搶險工作流程的數字化和應急人員調度的自動化，以及系統具備的自動記錄等功能，使緊張繁瑣的搶險工作變得簡潔明了，提高了應急搶險的工作效率。
    3)將所有不同生產部位的診斷和預警信息進行加工組合，提高生產單元的巡檢頻次，幫助管理人員及時處理生產中的各種故障和隱患。可減輕各級值班調度人員的勞動強度，提高了現場調度部門的管理水平與監控效率，使調度部門工作更加規范化、系統化與現代化。
    4)實現安全保衛由勞動密集型向知識密集型轉化，將指揮調度中心由原先單純的監控功能轉變到安全防范和業務監督等多重功能上來，提高了安全系數和防范效率，實現生產監管的現代化。
