1 燃?xì)夤艿劳ㄇ虻谋匾?/span>

① 管道施工過程中，管內不可避免地會有雜物和積水，這些都將給今后的運行帶來隱患。對于管徑大于DN 100mm的管道，一般吹掃不能達到理想的效果，因此，CJJ 33—2005《城鎮燃?xì)廨斉涔こ淌┕ぜ膀?yàn)收規范》規定，當鋼質管道公稱直徑大于等于100mm時，宜采用清管球進行清掃。

② 在管道強度試驗中，高壓、超過0.8MPa的次高壓鋼質管道不得采用壓縮空氣試驗，而應采用水壓試驗。試壓結束后管道中的水如何排凈，通球^[1～2]又成了最佳選擇。

③ 新建管道投產過程中的置換，特別是管道較長時，如全部采用氮?dú)?，成本?huì)很高。如果需要置換的管道兩端設有收、發球裝置，則可以考慮用兩個清管球形成一個氮?dú)飧綦x段的方法進行置換。這樣可節省大量費用，有時僅用瓶供氮?dú)饩涂赏瓿芍脫Q。

④ 某些高壓管道在設計中考慮了清管功能，是為了清除管道使用過程中產生的雜質和積水等。這樣定期清管可保證管道的長期穩定運行，并能提高輸送能力。

2 通球管道的設計和施工

① 閥門和管件的選擇

通球管道必須是同一規格(管徑相同)，不同規格的管道應分別進行清掃。

通球管道中選用的閥門必須能夠保證清管球順利通過，宜采用全通徑雙面密封的球閥或閘板閥，嚴禁采用截止閥、蝶閥等清管球無法通過的閥門。

目前有些清管球已能通過曲率半徑為1D(D為管道外徑)的彎頭?？蛇x用曲率半徑為5D的彎管，也可選用曲率半徑為3D、1.5D的彎頭。有些設計中考慮清管球的通過能力而全部采用曲率半徑為5D的彎管，但在現場施工中，某些地方這種彎管無法使用，因?yàn)楝F(xiàn)場很難有足夠的空間。

支管連接嚴禁采用機制管件三通，因機制管件三通極易造成卡球。如支管與母管管徑相等或相近，采用機制管件三通則清管球無法通過，而必須在母管上直接開口連接支管。如母管管徑較大而支管管徑較小，可直接在母管上開口進行支管連接，但組焊過程中嚴禁采用支管穿入母管中的組對方式。在母管上開口時要留有擋球箅子，做法為在開口中間處保留1～2條寬10mm左右的母材。當母管管徑較大(大于DN 200mm)，支管管徑與母管管徑相等或相近時，擋球箅子應做成井字形。采用氧乙炔焰進行開口時，要注意切割廢除物不要掉入管內，并清理好切割口，確保開口處平順。當母管為焊接鋼管時，開口要盡量避開母管焊縫，通球時支管閥門應處于關閉狀態。

② 管道的組焊施工

通球管道回填土?xí)r要留出觀測點，直管段應每隔200～300m設置1個觀測點，彎頭及地下障礙物多的地段宜加密設置觀測點。為便于觀測，觀測點兩側3～5m范圍內的管溝不要回填土，并在周?chē)O(shè)警示標志，防止對行人造成意外傷害。

3 通球前的準備

當管道較長時應先分段通球，再全線通球，分段長度以2～3km為宜。采購清管球時可向生產廠商提供管道或彎頭規格，由生產廠商確定過盈量。必要時可選用帶有跟蹤裝置的清管球。

① 簡易收發球裝置的制作

a. 發球裝置

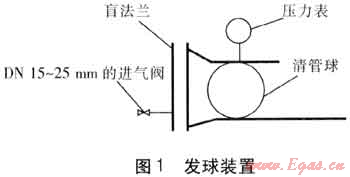

分段通球時可制作簡易的發球裝置，可用一副盲法蘭制作，為了方便清管球的裝填，也可采用比母管大一個規格的異徑管與一副盲法蘭制作。發球裝置見圖1。進氣閥根據所用空氣壓縮機的數量及排量進行確定。宜選用測量范圍為0～0.6MPa的壓力表，以便于通球時觀察壓力變化，如發生卡球需要高壓解卡時，應根據情況更換相應量程的壓力表。

分段通球中的收球裝置往往被人忽視，讓清管球隨意射出，這種做法相當危險，易造成人員傷亡。在城鎮燃?xì)夤艿婪侄瓮ㄇ蛑惺涨蜓b置非常重要。收球裝置制作方法為：在收球端管口加裝擋球箅子，并在距收球端管口1m處的管道兩側開設觀測口。為方便取出清管球，可采用比母管大1～2個規格的管道制作籃子的方法，籃子不密封，留出足夠的排放空間，且保證清管球不會射出，制作好后焊接到收球端管口。

② 空氣壓縮機

在通球時，空氣壓縮機的排量越大越好，但對于城鎮燃?xì)夤艿朗┕?lái)說，移動式空氣壓縮機排量大的很少，可選用多臺小排量空氣壓縮機并聯。如分段通球，可考慮采用相鄰管段儲氣的方法進行通球。

4 通球操作

① 安裝清管球

安裝清管球前要檢查清管球是否完好，并測量其過盈量是否符合要求。安裝困難時可采用加長盲法蘭螺栓壓入清管球的方式，甚至可用螺旋千斤頂(油壓千斤頂不能水平使用)頂入清管球。采用上述方法時宜在清管球后墊木板，防止清管球損壞，安裝好后取出木板。連接空氣壓縮機，安裝好壓力表后即可通球。

② 通球

通球時一般安排通球指揮1人、中間觀測點處3～4人、末端觀測點處1人，末端還要設警示標志及劃出危險區域，防止行人入內，所有人員通球前應就位。設置值班車1輛，跟蹤清管球。每人配備移動電話1部，通球時保持聯系。

清管球發出后，發球端壓力表的壓力應有明顯變化，其規律是由低到高，水平管道一般達到0.1～0.2MPa時又逐漸降低(高程差大的管道，清管球爬坡時會因清管球前端的積水壓力較大，清管球爬過坡后壓力降低)；清管球因壓差小暫停前行時，壓力會逐漸升高。如果壓力按照這樣的規律變化，說明清管球運行正常。如長時間壓力無明顯變化，則有卡球的可能，這時可與中間觀測點聯系，并對清管球的運行區間加強監測。如清管球帶有跟蹤裝置，則可根據跟蹤裝置判斷是否卡球。

清管球通過觀測點時很容易被發現，因?yàn)榍骞芮蚺c管壁之間會發出摩擦聲，有時伴有清管球前端的積水及雜物聲。清管球通過后應立即向通球指揮報告，并向下一個觀測點通報。從末端觀測點來看，清管球運行時，管口風量很大。清管球暫停前行時會無風或風量很小。如長時間無風量變化且一直有少量空氣排出，則有卡球的可能。末端觀測點除觀測清管球運行外，安全監護的任務也很重要。管口端嚴禁站人，觀測時一定要站在側面，并嚴禁行人進入危險區域。清管球快到達末端時，要通知末端觀測人員注意安全。

5 卡球的原因及處理方法

5.1 卡球的原因

清管球是依靠前后空氣壓力差前行的，通常卡球是由管內雜物造成的，也可能因?yàn)檫M(jìn)風量不足或清管球漏風。

對于水平管道，清管球的清掃時間一般為充入相應管道0.1MPa空氣所需時間的2～3倍。如果時間過長，且發球端壓力表長時間無變化，管道末端一直有少量空氣排出，則可以判斷為卡球。

5.2 卡球的處理方法

① 如因清管球漏風造成卡球，可放入第2個清管球進行通球。但若放入第2個清管球仍不能解卡，一般情況下不要放入第3個清管球。如：勝利油田正理莊-樊家Φ273×7長20km的輸氣管道全線通球中，因通球指揮失誤放入了5個清管球，結果清管球卡在兩個位置，給找球帶來很大困難。

② 分段通球如現場無大排量空氣壓縮機，因風量小而卡球時，可考慮在相鄰管段儲存壓縮空氣進行解卡。如：岳陽市門站-城陵磯Φ219×6的輸氣管道，在分段清管過程中，現場只有兩臺排量為2.3m³/min的小型空氣壓縮機。首段通球成功，但在第二段通球過程中發生卡球，最終采用儲存在首段管道的壓縮空氣成功解卡。

③ 收球端加裝爆破板或安裝大管徑放空閥解卡。加裝爆破板的方法過去在油田集輸管道中曾經采用過，但在城鎮燃?xì)夤艿朗┕ぶ袘?yīng)根據現場情況來確定。因爆破板的爆破時間不好確定，城鎮行人較多，用這種方法較危險。因此，加裝放空閥的方式更加合理。為防止清管球及雜物意外射出，且考慮到成本及開啟方便，放空閥直徑應小于母管直徑，以公稱直徑為100～200mm的閘板閥為宜。當發球端壓縮空氣壓力升到0.2MPa以上時，突然打開收球端的放空閥，清管球前后形成較大壓差，使清管球運動。如不成功可適當提高打開放空閥時的管內壓力，但最高不得大于清管球和管道的強度試驗壓力。

④ 若上述方法均不能解卡，則應考慮反向通球。因該情況下的卡球通常是由于管道內的雜物較大或較長(可能是管內有棍棒或施工工具)，造成清管球無法通過。

⑤ 如反向通球仍不能將清管球取出，則只有根據通球過程情況判斷出卡球的區間。如清管球帶有跟蹤裝置，則可將管道卡球處切割，取出清管球及雜物后再連接，重新進行清管。如清管球不帶跟蹤裝置，考慮最易卡球的位置管件、閥門處，如卡球發生在直管段，則要考慮直管段連接死口處有無斜口，施工過程中有無變形較大的管段。分段找球時應利用發球端的空氣壓縮機，根據切割口處的風量判斷清管球在切割口的上游或下游。
