組合型末端采暖裝置的熱舒適性實驗研究

摘 要

摘要：通過對城市供熱系統中3種不同末端采暖裝置(散熱器、供暖型風機盤管、散熱器與供暖型風機盤管相結合的組合型末端采暖裝置)的室內熱舒適性指標(PMV、PPD)進行測試分析，提
摘要：通過對城市供熱系統中3種不同末端采暖裝置(散熱器、供暖型風機盤管、散熱器與供暖型風機盤管相結合的組合型末端采暖裝置)的室內熱舒適性指標(PMV、PPD)進行測試分析，提出推動行為節能切實可行的辦法，為技術節能和行為節能各占一半指標的實現提供了一種解決途徑。
關鍵詞：散熱器；風機盤管；組合型末端采暖裝置；行為節能；熱舒適性
Experimental Study on Thermal Comfort of Combination-type Terminal Heating Unit
ZHANG Lilu，YOU Yuwen，DAI Wei，DUAN Lianjie
Abstract：The indoor thermal comfort indexes(PMV and PPD)of three kinds of terminal heating units including radiator，heating fan-coil and combination-type terminal heating unit of radiator and heating fan-coil in urban heat-supply system are tested and analyzed.A feasible method to promote behavioral energy-saving is proposed to provide a way to achieve technical energy-saving and behavioral energy-saving half-and-half.
Key words：radiator；fan-coil；combination-type terminal heating unit；behavioral energy-saving；thermal comfort
1 概述
    節能是供熱技術發展的重要目標之一。文獻[1]指出，實現高效節能方式的核心是把建筑物末端采暖裝置的水溫降下來，末端溫度越低，系統效率越高，末端溫度每降低1℃，系統效率提高0.5%。目前我國城市供熱系統中很大一部分熱用戶，仍然以單管順流式供暖為主要形式，并在此基礎上進行了一系列的改造[2]。其中增設跨越管、溫控閥后，系統節能效果好，室內舒適度高，造價低，但在居民節能意識不強的情況下，只適用于舒適度要求較高而無需進行分戶計量的建筑。采用改變末端散熱設備實現節能的核心是把建筑物末端采暖裝置的水溫降下來，其實現途徑是增大末端采暖裝置的換熱能力[1]。本文將散熱器與供暖型風機盤管結合使用(簡稱組合型末端采暖裝置)，作為行為節能中一個重要調控手段。人們外出時僅將散熱器開啟而關閉風機盤管的風機和進水閥門，可以維持基礎室溫(5～10℃)[2]。
2 不同末端采暖裝置的實驗研究
2.1 實驗條件

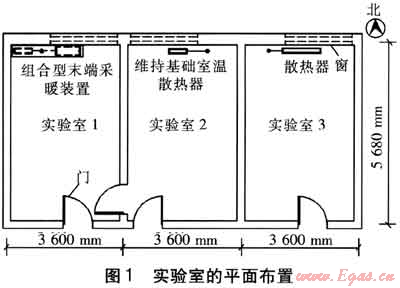

    在天津市某高校3間尺寸均為3600mm×5680mm×3600mm(寬×進深×高)的實驗室中進行了實驗研究，3間實驗室的采暖裝置分別是組合型末端采暖裝置、維持基礎室溫的散熱器及滿足熱負荷要求的散熱器。實驗室的平面布置見圖1，圍護結構特性參數見表1。對散熱器、供暖型風機盤管、組合型末端采暖裝置3種采暖方式進行實驗研究。


表1 實驗室的圍護結構特性參數
圍護結構名稱
材料
傳熱系數/(W·m-1·K-1)
外墻
厚370mm
1.65
分隔墻
厚240mm
1.72
樓板
鋼筋混凝土
3.10
外窗
鋁合金雙層窗
3.70

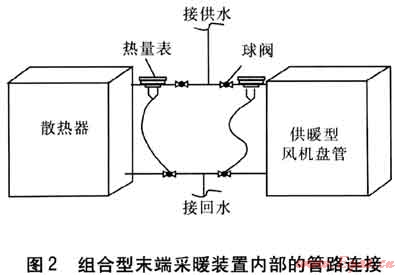

   實驗室1窗戶下面的散熱器管路上裝有熱量表、球閥及供暖型風機盤管。設備連接見圖2，維持基礎室溫的散熱器和風機盤管并聯。


2.2 測試與分析
   在有鄰室效應[4～5]的情況下，實驗室1、2的基礎室溫設計為10℃。實驗研究是在滿足ISO 7726—2001《熱環境的人類工效學 物理量測量儀器》及IS0 7730—2005《熱環境的人類工效學 使用PMV和PPD指數和局部熱標準計算熱設備的分析測定和解釋》對室內熱環境測試的要求下進行的。利用室內熱舒適度測試儀Swema 3000中的微處理機，完成影響人體熱感覺的環境參數(干球溫度、空氣相對濕度、風速、平均輻射溫度)和個體參數(人體活動強度MET、衣著熱阻CLO)的數據采集分析工作，測得預計平均熱感覺指標PMV和預計不滿意者的百分數PPD。靜坐工作時MET=1.2，靜坐休息時MET=1.0；較多著裝時CLO=1.0，一般著裝時CLO=0.7。
   ① 散熱器采暖
   實驗室2選用維持基礎室溫所需的9片TZ4-6-5型4柱760散熱器單獨運行[6]，由Swema 3000測得：當CLO=1.0時，當人在室內靜坐休息時，PMV=-2.41，PPD=91.52%；靜坐工作時，PMV=-1.58，PPD=55.34%。人體感覺很不舒適。
    實驗室3采用滿足室內熱負荷要求的散熱器采暖。當CLO=1.0時，當人在室內靜坐休息時，PMV=-0.71，PPD=15.63%。當人在室內靜坐工作時，PMV=-0.20，PPD=5.86%，此時室內熱環境符合IS0 7730—2005對可接受熱環境的規定(-0.5＜PMV＜0.5、PPD＜10%)，即較多著裝者靜坐工作時的熱舒適性較好。
    ② 供暖型風機盤管采暖
    供暖型風機盤管作為末端采暖裝置，完全承擔室內所需熱量。當人們外出時，可關斷風機盤管的風機電源，利用換熱盤管(銅管串鋁翅片)內流動的熱水向室內自然對流散熱，來維持基礎室溫。而當人們進入房間后，可通過調節供暖型風機盤管風機開關的檔位(分高、中、低3檔).來調節室內溫度，同時還可控制房間升溫的快慢。因此，利用供暖型風機盤管采暖，可達到調控節能的目的[7]。設計供暖型風機盤管時，相關參數的選取及計算可參照GB/T 19232—2003《風機盤管機組》進行。根據近幾年對不同實驗室采用的不同型號風機盤管進行實際運行數據的采集和分析，建議風機盤管選型時，供熱量按照室內熱負荷的2～4倍選取。實驗室1選用的供暖型風機盤管性能參數見表2。
表2 風機盤管性能參數
型號
B
電壓/V
220
輸入功率/W
50
水質量流量/(kg·h-1)
600
供熱量/W
5250
風量/(m3·h-1)
630
    供暖型風機盤管單獨采暖可實現45℃供水、35℃回水，這可使供水溫度降得更低(低于地板輻射采暖供水溫度)，系統效率更高[1]。通過實驗可知，即使人們外出時關閉風機盤管的風機電源，使得室溫下降很多，但當風機開啟后，風機盤管產生的強迫對流換熱能使室溫很快回升到人體感覺舒適的溫度，這對行為節能的開展具有積極的促進作用。通過對歷年采集的數據進行處理分析可知，在換熱盤管維持基礎室溫條件下，供暖型風機盤管初開啟時，每小時平均溫升約為3.17℃。如業主對房間的相對濕度有要求，可在風機盤管出風口處加裝條形水槽。
    當供暖型風機盤管單獨運行時，采用Swema 3000對實驗室1的熱環境進行測試。結果顯示，當CLO=1.0時，當人員靜坐休息時，PMV=-0.63，PPD=13.26%；當人員靜坐工作時，PMV=-0.14，PPD=5.41%?？梢姡敼┡惋L機盤管單獨采暖時，較多著裝者靜坐工作時的熱環境符合ISO 7730—2005對可接受熱環境的規定。較單純采用滿足室內熱負荷要求的散熱器采暖，靜坐休息時PMV提高了0.08，PPD降低了2.37%；靜坐工作時PMV提高了0.06，PPD降低了0.45%。
    ③ 組合型末端采暖裝置采暖
    當人員離家或?qū)W校放學、單位下班時，可關閉供暖型風機盤管的風機電源及其球閥。此時，由散熱器維持室內基礎室溫，即在進行散熱器面積計算時，室內溫度取室內基礎室溫。
    在維持基礎室溫的散熱器開啟條件下，人們可根據實際需要間歇開啟風機盤管。需要時開啟風機，室溫迅速達到設定溫度后，關閉風機電源，風機停止運轉。此時，熱水流經供暖型風機盤管和散熱器，回到外網。

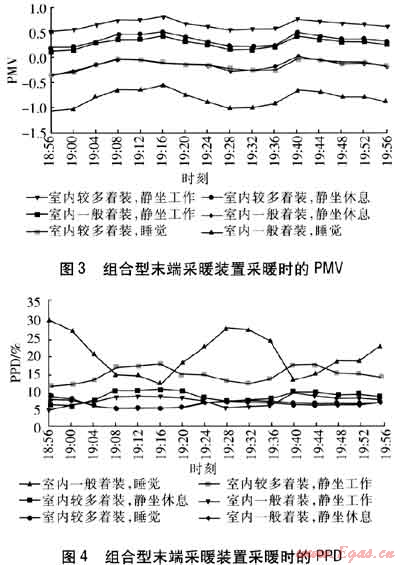

    在實驗室1中，采用組合型末端采暖裝置進行采暖，開啟供暖型風機盤管的風機中檔后進行測試。當CLO=1.0時，當人員靜坐休息時，PMV的平均值為0.31，PPD的平均值為7.26%，滿足IS0 7730—2005對可接受熱環境的規定，即室內熱環境滿足大部分人的舒適要求。靜坐工作時，PMV的平均值為0.63，PPD的平均值為13.38%，人們需將較多著裝變?yōu)橐话阒b(CLO=0.7)。變?yōu)橐话阒b后，靜坐工作時PMV的平均值為0.28，PPD的平均值為6.87%；靜坐休息時PMV的平均值為-0.04，PPD的平均值為5.20%。此時靜坐工作和靜坐休息時的熱環境均符合IS0 7730—2005對可接受熱環境的規定?？梢姴捎媒M合型末端采暖裝置采暖，既符合人們的日常行為習慣，又提升了人們的生活品質。通過對幾年實測數據的分析，建議采用組合型末端采暖裝置時，在進行維持基礎室溫所需的散熱器面積計算時，散熱器的散熱量宜取該房間室內采暖設計熱負荷的40%。組合型末端采暖裝置采暖時的PMV、PPD分別見圖3、4。


2.3 小結
    供暖型風機盤管或組合型末端采暖裝置由于有動力源——風機的存在，在人們的活動區域氣流組織顯得更加均勻穩定。在相同供水溫度下，采用組合型末端采暖裝置的室內熱舒適度最高。這是由于熱空氣密度小，會不斷上升，在風機的驅動下，強制對流成為換熱的主要形式。在供暖型風機盤管開啟的時間內，空氣在室內形成大的回旋渦流，室內的速度場和溫度場更加均勻穩定。且在風機的作用下，房間呈微正壓，冷風滲透可以消除。此外，風機的機外余壓小，噪聲低，出口風速低，因此該種組合形式易于被人們所接受。
3 經濟技術性分析
   ① 采用供暖型風機盤管的強制對流傳熱方式供暖，使供暖型風機盤管的供回水溫差較常規單純散熱器采暖方式大。從熱源的角度來看，可節省設備造價和能源消耗，同時減少了鍋爐房的運行費和維護費[8]，使熱價的固定費部分[9]有所降低。
   ② 當采用常規散熱器、供暖型風機盤管、維持基礎室溫的散熱器、組合型末端采暖裝置進行采暖時，室內最低溫度分別為16.94、12.60、10.69、14.56℃；最高溫度分別為20.19、21.30、15.13、24.30℃。可見按照溫差調節范圍由大到小排列為：組合型末端采暖裝置、供暖型風機盤管、散熱器。
   ③ 實驗證明組合型末端采暖裝置比單純散熱器采暖更具有可調節性、舒適性和經濟性，是完全可行的一種行為節能[10]方式，而且維修簡單方便。
參考文獻：
[1] 江億.北方采暖系統節能潛力及途徑[EB/OL].[2010-08-21].hnp：∥blog.soufun.com/26044457/10405327/articledetail.htm.
[2] 王文起，蔡波.單管順流供暖系統熱計量及}昆合末端的應用[J].煤氣與熱力，2004，24(8)：452-453.
[3] 王文起，馮廣村.單管順流式系統熱計量中風機盤管與散熱器組合的探討[J].節能，2005(7)：33-35.
[4] 王隨林，李麗萍.不同居住建筑戶間傳熱問題的探討[C]∥中國建筑學會暖通空調分會，中國制冷學會空調熱泵專業委員會.全國暖通空調制冷2002年學術年會論文集.北京：暖通空調編輯部，2002：11-14.
[5] 劉曉華，張曉亮，燕達，等.分戶計量中的鄰室傳熱問題[C]∥中國建筑學會暖通空調分會，中國制冷學會空調熱泵專業委員會.全國暖通空調制冷2002年學術年會論文集.北京：暖通空調編輯部，2002：19-22.
[6] 張麗璐，王文起，戴偉.城市供熱系統中熱用戶的行為節能研究[C]∥中國建筑學會暖通空調分會，中國制冷學會空調熱泵專業委員會.全國暖通空調制冷2008年學術年會論文集.北京：暖通空調編輯部，2008：14.
[7] 王文起，蔡波.風機盤管替代單管順流式系統中的散熱器分析[J].節能與環保，2004(2)：33-34.
[8] 王榮光，沈天行.可再生能源利用與建筑節能[M].北京：機械工業出版社，2004：278.
[9] 喻李葵.一種集中供熱分戶計費方法的研究[J].暖通空調，2003(2)：126-128.
[10] 邵宗義.采暖季節話節能[J].中國建設信息供熱制冷，2006(2)：38-39.

(本文作者：張麗璐1 由玉文1 戴偉2 段連杰1 1.天津城市建設學院 天津 300384；2.天津市邁高超凈工程技術有限公司 天津 300061)
