多功能地下閥門扳手的結構和使用方法

摘 要

摘要：針對燃?xì)獾叵鹿艿篱y門型號規格繁多、開關工具使用不方便等問題，對閥門的專用開關扳手進行了革新，研制出多功能地下閥門扳手，適用于多種型號規格的閥門。闡述了多功能地下閥
摘要：針對燃?xì)獾叵鹿艿篱y門型號規格繁多、開關工具使用不方便等問題，對閥門的專用開關扳手進行了革新，研制出多功能地下閥門扳手，適用于多種型號規格的閥門。闡述了多功能地下閥門扳手的結構和使用方法。
關鍵詞：燃?xì)鈱?zhuān)用工具；多功能地下閥門扳手；搶修搶險工具
Structure and Use Method of Multifunctional Underground Valve Spanner
ZHANG Dasheng
Abstract：In order solve problems of various types and specifications of gas underground pipeline valves and inconvenient use of opening and closing tool，the special spanner for opening and closing valves is renovated.A multifunctional underground valve spanner is developed to suit various types and specifications of valves.The structure and use method of the multifunctional underground valve spanner are expounded.
Key words：special gas tool：multifunctional underground valve spanner；emergency repair and rescue tool
1 概述
   天津泰達燃?xì)夤据爡^(qū)燃?xì)夤芫W(wǎng)設有上千個地下閥門，由于地下閥門的型號和規格有所不同，作業空間有限，需要使用專用開關扳手才能實施開關。目前這種專用開關扳手多達20余種，根據工作需要，這些扳手平時都要放在搶險車內，以便于現場維修搶險時使用。由于扳手長度都在170cm以上，不但攜帶非常不便，而且占據了車內大量空間，應急使用時很容易出錯，從而影響搶險作業。本文提出的多功能地下閥門扳手為一種方便、有效的工具，可以滿足工作的需要。
2 多功能閥門扳手的結構和使用方法
   ① 閥門扳手的結構

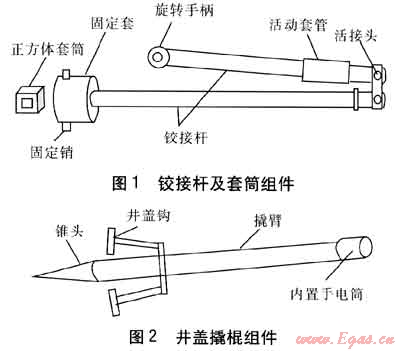

   多功能閥門扳手主要由2個組件組成，即鉸接桿及套筒組件(見圖1)、井蓋撬棍組件(見圖2)。


    鉸接桿及套筒組件是在目前開發區最常用的PE球閥套筒扳手的基礎上演變而來的，該組件包括鉸接桿底端的固定套、收容于固定套內的正方體套筒、固定銷。固定套呈圓柱體形，其底面向內凹陷形成一個方形收容空間，用于收容正方體套筒，固定套上設有用于緊固正方體套筒的固定銷。正方體套筒的6個面上分別加工有對應于閥門旋桿的矩形孔，可以實現開關6個不同尺寸的閥門。另外還可以將正方體套筒加工成一定錐度的內孔，也可以根據實際需要將正方體套筒的6個面做成其他不同尺寸。正方體套筒裝入方形收容空間內后，利用固定銷將正方體套筒固定，防止從收容空間內掉出，由此來開關不同的地下燃?xì)夤艿篱y門。
    鉸接桿由兩段組成，鉸接桿的一端與固定套連接，另一端與旋轉手柄連接。兩段鉸接桿由活接接頭連接，如此使得鉸接桿可以折疊，方便攜帶，可以放置在小型汽車的后備箱內，突破了只有專業搶險車輛才能攜帶的局限。旋轉手柄為一定長度的空心管體，垂直于鉸接桿。鉸接桿上套有可移動的活動套管，當鉸接桿兩段呈一條直線時，可移動活動套管使其同時套住鉸接桿和活接頭，使得鉸接桿無法進行折疊，如此，便增加了鉸接桿的實際使用長度，使其能夠滿足不同深度的閥門的使用要求。

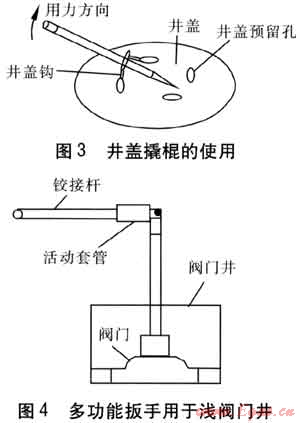

    井蓋撬棍組件包括撬臂、位于撬臂前端的錐頭及靠近錐頭的井蓋鉤。錐頭用于疏通井蓋上的預留孔，方便打開井蓋。井蓋鉤呈T型，3個不同尺寸的T型井蓋鉤可以應對現有各類型井蓋上的預留孔。撬臂的頂端內置一個LED強光手電筒，以方便夜間作業時使用。另外，井蓋撬棍還可以與鉸接桿及套筒配合使用，增加開關閥門時的扭矩。
    ② 閥門扳手的使用方法
    多功能地下閥門扳手的使用見圖3～5。

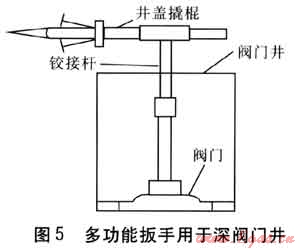

    使用時，先用井蓋撬棍組件打開井蓋(見圖3)。如果井蓋的預留孔有泥土堵塞，可用撬棍的錐頭進行疏通，再選擇合適的T型井蓋鉤鉤住井蓋，然后用力將井蓋向上掀起。根據井內閥門桿的尺寸，選擇合適的正方體套筒的套孔，放入固定套內，擰緊固定銷，防止正方體套筒從固定套中掉出。而后，將套筒組件放入井中，并使正方體套筒對準閥門，必要時使用井蓋撬棍內置的LED強光手電筒幫助照明。當閥門井較淺時，鉸鏈桿無須展開成一條直線，見圖4。當閥門井比較深時，見圖5，應全部展開鉸接桿，以加長鉸接桿的長度。需要較大扭矩時，還可將井蓋撬棍插入鉸接桿頂端的旋轉手柄內，增加力臂長度。擰動閥門時，兩手同時扳動手柄，均勻用力將閥門打開或關閉。
3 結語
    多功能地下閥門扳手結構簡單，使用方便，可適用多種不同型號的閥門，是為燃?xì)夤こ虛岆U(xiǎn)中開關地下閥門設計的通用工具。其采用折疊設計，便于攜帶，占用車內空間較少，且自帶照明手電筒，方便夜間作業，是城鎮燃?xì)饩S修搶險的必備工具。

(本文作者：張大生 天津泰達燃?xì)夤?天津 300457)
