沁水盆地南部樊莊區塊煤層氣井增產措施與實踐

摘 要

摘要：沁水盆地南部煤層氣田樊莊區塊自規模投產以來一直受單井平均產氣量低的制約，難以規模上產，隨著開發實踐的不斷深入，逐步認識到該區塊氣井低產的原因及增產措施的重要性。為
摘要：沁水盆地南部煤層氣田樊莊區塊自規模投產以來一直受單井平均產氣量低的制約，難以規模上產，隨著開發實踐的不斷深入，逐步認識到該區塊氣井低產的原因及增產措施的重要性。為此，制訂了針對該區低產井的改造方案，詳細總結分析了解堵性二次壓裂在煤層氣開發中的運用效果。實踐表明：系列化的水力壓裂技術是該區較為有效的增產手段；電脈沖解堵、徑向水力噴射技術是新的嘗試、有利的補充技術，但其增產效果還有待進一步觀察。上述技術用于煤層氣井的增產，將加快該區煤層氣產能建設的步伐。
關鍵詞：沁水盆地南部；煤層氣井；增產措施；解堵；二次壓裂；水力噴射；電脈沖
1 煤層氣增產技術概況
1.1 各種井型及完井技術
    煤層氣井直井、叢式井為目前主要的井型，隨著開發實踐的不斷認識，在地質條件滿足的區域?qū)嵤┯馉钏骄?sup>[1]、U型井技術[2]可以數倍地提高煤層氣產量；套管射孔完井為主要的完井方式，洞穴井[3]、徑向水力側鉆[4]也逐步運用于煤層氣增產。
1.2 各種類型的壓裂技術
    水力壓裂作為煤層氣儲層改造常規技術，目前已形成了較為成熟的煤層氣壓裂體系，并針對不同的壓裂液、支撐劑、壓裂規模、壓裂工藝的探索試驗。在此工藝技術上，國內外煤層氣研究機構及企業進行了N2、C02、煙道氣等多種氣體驅替的增產試驗。
1.3 其他增產技術
    目前國內還在進行井網調整增產、高能氣體壓裂、高能電脈沖解堵技術等方面的論證與試驗。
2 樊莊區塊增產措施與實踐
2.1 煤層氣井水力壓裂解堵認識

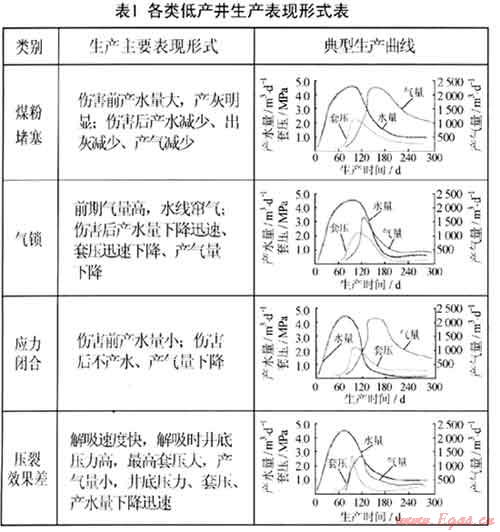

    經過分析研究認為，沁水盆地南部煤層氣田樊莊區塊地質條件好的區域內低產井主要包括兩大類：一類為儲層首次壓裂改造效果差導致低產井；另一類為煤儲層后期傷害。后一類表現為3種形式[5]：①排采過程中或作業過程中造成的煤粉顆粒堵塞；②煤層氣井解吸見氣初期，由于停抽時間較長或停抽比較頻繁，使井內液面上升，井底流壓波動而導致的地層氣鎖；③隨著氣體的解吸，煤層的基質收縮超過某值，在地應力作用下，可能導致煤基質的應力閉合。根據總結各類傷害井的生產表現形式(表1)，可以參考判斷低產井的類型。

2.1.1針對性壓裂改造措施
    根據首次壓裂改造參數和氣井生產歷史，判別低產類型，針對不同類型的低產井制訂相應解堵性二次壓裂施工工藝，達到解除傷害或者進一步改造儲層的目的。經過反復論證及現場試驗得出了一套適合樊莊區塊煤層氣井的水力壓裂改造措施：①針對煤粉堵塞井，進行小規模的水力壓裂解除堵塞，采取活性水壓裂液，入井液量150～200m3，石英砂2m3，排量控制在2～4m3/min，砂比控制在2%～4%；②針對氣鎖井，進行中等規模的水力壓裂解氣鎖，采取活性水壓裂液，入井液量350～400m3，石英砂5m3，排量控制在4～5m3/min，砂比控制在2%～4%；③針對應力閉合井，進行大規模的水力壓裂解堵，采取活性水壓裂液，入井液量400～450m3，石英砂10m3，排量控制在6.5～8.0m3/min，砂比控制在12%～15%；④針對壓裂效果差井，進行二次重新壓裂技術，采取活性水壓裂液，入井液量500～550m3，石英砂40m3，排量控制在7～8m3/min，砂比控制在12%～20%。另外，判別為可能存在上述多種原因?qū)е碌牡彤a(chǎn)井，需按照對應較大壓裂規模執行。
2.1.2措施效果分析

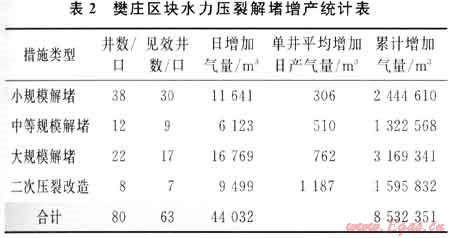

    近兩年期間，在樊莊區塊共實施各類水力壓裂改造井80口，其中小規模解堵井38口，中等規模解堵井12口，大規模解堵井22口，二次重新壓裂井8口，日平均增加產氣量44032m3，單井日平均產氣量提高550m3以上，措施有效率達到78%(表2)。

2.1.2.1小規模解堵井實例分析
   FB20-2井于2007年4月10日完鉆，完鉆井深520m。2008年6月25日壓裂3#煤，壓裂井段457.3～462.7m，厚度5.4m，共注入活性水壓裂液446m3，石英砂40m3。2008年9月4日投產，排采98d解吸見氣，最高日產氣量達到2644m3，產氣高峰時日產水1.9m3，維持90d后產氣量迅速下降至813m3，水量1.4m3。判斷為粉煤灰堵塞地層通道，導致產量下降。2010年6月5日進行小規模壓裂解堵，措施后279d，產氣量增加至2200m3，截至目前已穩產75d(圖1)，已累計增產氣15×104m3。

2.1.2.2 中規模解堵井實例分析

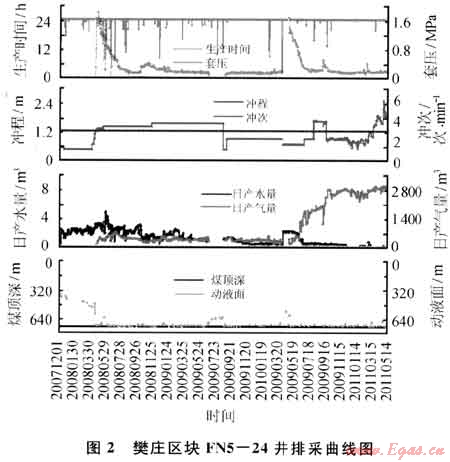

    FN5-24井于2006年11月12日完鉆，完鉆井深783m。2007年4月14日壓裂3#煤層，壓裂井段721.6～727.5m，厚度5.9m，共注入活性水壓裂液551m3，石英砂45m3。2007年12月9日投產，排采134d解吸見氣，最高日產氣量達到693m3，產氣高峰時日產水3.5m3，維持30d后日產氣量迅速下降至211m3，水量0.9m3。解吸初期套壓高，出現頻繁俜抽導致井底壓力波動，低產判斷為由于井底壓力反復波動導致地層氣鎖，導致套壓、產氣量迅速下降(圖2)。2010年4月6日進行中等規模壓裂解堵，措施后183d，產氣量增加至2683m3，截至目前已穩產24d，累計增產氣40×104m3。

2.1.2.3 大規模解堵井實例分析

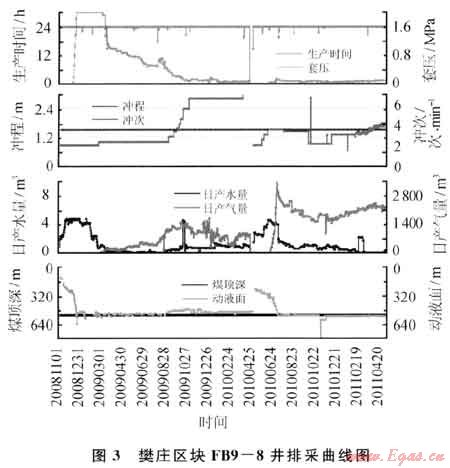

    FB9-8井于2006年8月2日完鉆，完鉆井深585m。2008年6月27日壓裂3#煤層，壓裂井段523.8～528.8 m，厚度5.0 m，共注入活性水壓裂液356m3，石英砂30m3。2008年11月7日投產，排采40d解吸見氣，最高日產氣量達到1746m3，產氣高峰時日產水0.8m3，維持138 d后日產氣量迅速下降至466m3，水量0.1m3。判斷為地層氣鎖及地層應力閉合雙重影響，導致產量下降(圖3)。2010年5月1日進行大規模壓裂解堵，措施后65d，產氣量增加至2400m3，截至目前已穩產312d，累計增產氣約54×104m3。


2.1.2.4 二次壓裂改造實例分析

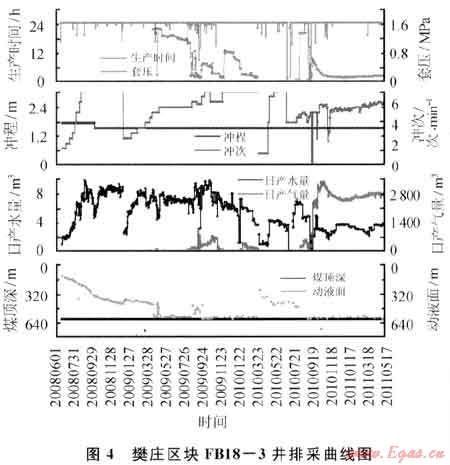

    FB18-3井于2007年5月12日完鉆，完鉆井深650m。2008年6月6日壓裂3#煤層，壓裂井段587.9～592.5m，厚度4.6m，共注入清潔壓裂液246m3，石英砂30m3。2008年6月21日投產，排采301d解吸見氣，最高日產氣量達到1226m3，產氣高峰時日產水16.2m3，維持30 d后產氣量迅速下降至87m3，水量11.5m3。判斷為首次壓裂效果差，導致見氣后套壓迅速下降，降壓范圍難以擴展(圖4)。2010年3月27日進行二次壓裂，措施后168d，產量增加至2632m3，目前已穩產238d，累計增產氣59×104m3。


2.1.2.5 未見效井實例分析

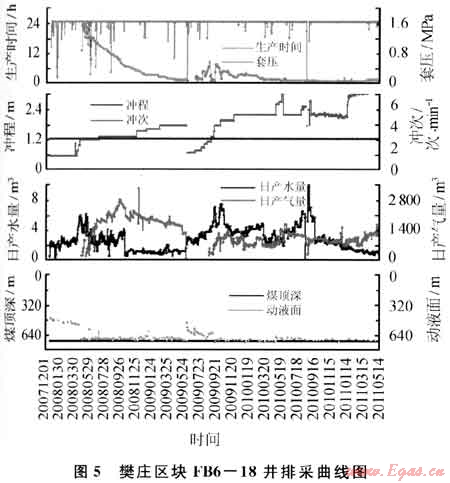

    FB6-18井于2007年4月6日完鉆，完鉆井深763m。2007年7月10日壓裂3#煤層，壓裂井段702.8～707.5m，厚度4.7m，共注入活性水壓裂液460m3，石英砂40m3。2007年12月20日投產，排采127d解吸見氣，最高日產氣量達到1555m3，產氣高峰時日產水3.5m3，維持242d后日產氣量迅速下降至696m3，水量1.5m3。判斷為作業導致煤粉堵塞，或氣鎖，導致難以高產。2009年6月4日進行中等規模壓裂解堵，目前氣量700m3，日產水0.7m3。經分析未見效的主要原因該井處于煤層斷層帶附近，煤體結構破碎，煤層堵塞后，難以用壓裂方法解開地層堵塞，只有采取連續排采，平穩降壓的方法，進一步擴大解吸范圍，提高產氣量，隨著排采時間的增長，該井產量開始緩慢上升(圖5)。

2.1.3水力解堵壓裂技術初步結論
    通過不斷實踐，認為煤層氣水力壓裂解堵措施為目前較為有效的增產手段。而亦有部分井效果較差，綜合分析，水力解堵井未見效的主要原因有3類：①選井依據不足導致措施無效，例如含氣量推測不準，構造不落實而導致的誤選；②水力壓裂改造措施的局限性，對原有裂縫改造困難，有天然裂縫區難以形成有效裂縫，或壓裂注入大量水后，延長排水期導致短期內難以見效；③解堵后，排采管理要求高，排采管理不當會導致措施無效。
2.2 煤層氣井其他增產試驗
2.2.1電脈沖增產試驗
   煤層氣井通過下套管固井、射孔壓裂完井后投入生產，流體入井直接通道為射孔孔眼、井筒附近煤層壓裂破碎帶，由于煤層氣生產為低壓生產，與常規油氣相比，該區域更容易被粉煤灰、泥漿、頂?shù)装迥鄮r、作業帶來入井內的外來物質等填充堵塞，即近井地帶污染堵塞，堵塞后煤層氣產量會快速遞減。用水力壓裂的方法可以解除近井地帶堵塞，而水力壓裂具有施工規模大，成本高，實施時間長，見效周期較長等局限性。針對該類問題，2011年以來在樊莊區塊開展了運用高能電脈沖技術解除近井地帶污染增產試驗。其基本原理是運用高壓放電技術作用煤層氣井內液體，使其產生強大的沖擊波，在近井地帶產生的壓力脈沖將井筒附近的地層污染解開[6]。該措施具有作業周期短、成本相對低等優勢，但也具有脈沖壓力波及范圍小、對選井條件判別要求高等局限性。
2.2.2徑向水力噴射試驗
    根據壓裂監測與模擬結果，煤層氣井壓裂具有濾失量大、有效壓裂裂縫短、裂縫方向難以控制的特點[7]。而煤層氣高產穩產的根本條件為降壓范圍、解吸范圍大，常規壓裂井由于有效裂縫短，導致排采后期解吸面積難以擴大。為增加人工裂縫長度、擴大解吸降壓范圍的目的，運用徑向水力噴射的方法，通過直井套管開窗、按既定方位順煤層近鉆孔[4]，可以擴展煤層氣井解吸滲流通道，大幅提高煤層氣產氣量。2011年在樊莊區塊開展徑向水力噴射增產試驗，選擇煤層穩定連續區域，無斷層構造、地層發育平緩(傾角小于2°)的井區，針對3#煤層進行了2層不同方向鉆井100m的噴射鉆孔。目前現場鉆孔工作已經結束，效果有待進一步觀察。
    煤層氣增產課題已經成為氣田投產后規模增產、提高區塊整體采收率的重要課題。在樊莊區塊煤層氣井探索實踐中，深刻認識到針對不同的低產類型，需要制訂針對性增產措施，而目前煤層氣增產技術手段還遠不能滿足開發需求。
3 結論
    1) 隨著開發實踐的不斷深入，對低產井認識也逐漸深入。筆者總結了沁水盆地南部樊莊區塊地質條件好區域的低產井的類型，總結出運用針對性二次性水力壓裂解堵的方式進行低產井改造，實踐取得了較好的效果。認為煤層氣水力壓裂解堵為目前較為有效的增產手段。
    2) 鑒于水力壓裂自身存在的局限性，在樊莊區塊探索了電脈沖解堵、徑向水力噴射等增產措施，由于實施時間短，效果有待進一步觀察。
    3) 煤層氣增產課題貫穿于煤層氣開發的全過程，目前的增產技術遠不能滿足開發需求。
參考文獻
[1] 李夢溪，劉慶昌，張建國，等.構造模式與煤層氣井產能的關系——以晉城煤區為例[J].天然氣工業，2010，30(11)：10-13.
[2] 黃勇，姜軍.U型水平連通井在河?xùn)|煤田柳林地區煤層氣開發的適應性分析[J].中國煤炭地質，2009，21(增刊1)：32-36.
[3] 莫日和.煤層氣井造穴技術的實踐與研究[J].中國煤層氣，2007，4(3)：35-37.
[4] 杜維甲，肖迅.水力噴射徑向鉆孔在阜新劉家區煤層氣開發中的應用[J].遼寧工程技術大學學報：自然科學版，2010，29(1)：32-35.
[5] 李仰民，王立龍，劉國偉，等.煤層氣井排采過程中的儲層傷害機理研究[J].中國煤層氣，2010，7(6)：39-47.
[6] 白建梅，程浩，祖世強，等.大功率脈沖技術對低產煤層氣井增產可行性探討[J].中國煤層氣，2010，7(6)：24-26.
[7] 單學軍，張士誠，李安啟，等.煤層氣井壓裂裂縫擴展規律分析[J].天然氣工業，2005，29(1)：32-35.

(本文作者：張聰1 李夢溪1 王立龍1 石漢友2 王晶1 1.中國石油華北油田煤層氣勘探開發分公司；2.中國石油華北油田公司新能源部)
