鶯歌海高溫超壓盆地壓力預測模式及成藏新認識

摘 要

摘要：鶯歌海盆地中深層特別是高溫超壓地層中，存在著眾多的大型勘探目標，但因其所固有的錯綜復雜的地質特性，使天然氣勘探面臨的成藏理論、地層壓力預測、鉆井安全等問題在業界沒
摘要：鶯歌海盆地中深層特別是高溫超壓地層中，存在著眾多的大型勘探目標，但因其所固有的錯綜復雜的地質特性，使天然氣勘探面臨的成藏理論、地層壓力預測、鉆井安全等問題在業界沒有成功的經驗可資借鑒，從而導致該盆地勘探進展緩慢。通過近幾年對該盆地地層壓力預測模式的研究，發現異常壓力層段的波阻抗隨深度增加而減小，局部有強烈的倒轉現象發生，結合已鉆井的測壓、測試等數據，建立起了盆地不同構造位置的壓力預測模型，并在該區壓力預測實踐中取得了良好效果；同時還在天然氣成藏理論上取得了新的認識，DF13E井在中深層的新近系中新統上部黃流組一段獲得優質高產氣流，證明了中深層強超壓領域(壓力系數大于1.8)可以形成優質氣藏，拓寬了該盆地天然氣勘探領域。
關鍵詞：鶯歌海盆地；溫度；壓力預測模型；成藏理論；新認識；勘探區；勘探方向
    鶯歌海盆地位于南海北部大陸架西北區，該盆地是一個年輕、快速沉降、以海相沉積為主的盆地，異常高溫超壓是其重要特征之一。新近系中新統三亞組和梅山組淺海相泥巖含較豐富腐殖型有機質，是主力烴源巖，上覆中新統黃流組、鶯歌海組和第四系樂東組等多套儲蓋組合?？碧缴习焉闲陆y(tǒng)鶯歌海組二段上部第四系樂東組儲蓋組合劃分為淺層，該層段構造類型以背斜為主，埋藏淺，地震資料品質好，是常壓壓力過渡帶領域(地層壓力系數介于1.0～1.5)；把梅山組-黃流組儲蓋組合稱為中深層，該層段埋藏較深，地溫梯度為4.56℃/100m，壓力高(地層壓力系數大于1.8)，屬高溫超壓區，加之地震資料品質差、圈閉和儲
層落實困難，給鉆井工程也帶來極大風險，使得該領域勘探技術難度大、資金投入高、勘探風險大、進展緩慢。
1 地層壓力預測面臨的難點問題
1.1 壓力系數演化類型不同

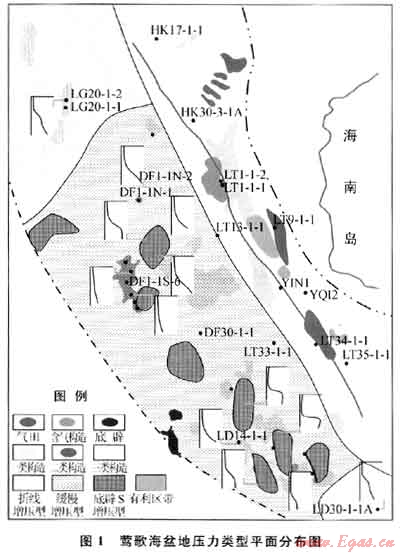

   根據壓力系數隨深度的變化特征，將鶯歌海盆地地層壓力曲線表征為底辟S增壓型、折線增壓型和緩慢增壓型3種(圖1)：①底辟S增壓型——該類型常壓系統與高壓-超高壓系統之間存在較厚的過渡段，隨著深度的增加，在1200～2000m處即可表現為超壓特征，在強超壓帶可見壓力系數“回頭”現象；②折線增壓型——該類型存在兩個以上的壓力系統，在中深部和深部形成不同的壓力系統；③緩慢增壓型——主要分布在盆地中央凹陷帶的非底辟區，與盆地快速沉積欠壓實作用有關。

1.2 探井鉆前壓力預測的難點
    由于鶯歌海盆地勘探程度比較低，探井較少，缺乏實際資料，另外底辟和構造地應力的存在也導致對地層超壓成因的判斷比較困難，所以鉆前壓力預測是一個難點問題[1～2]。鶯歌海盆地高溫超壓的存在，鉆井安全是鉆井過程中的重要因素[3～6]。

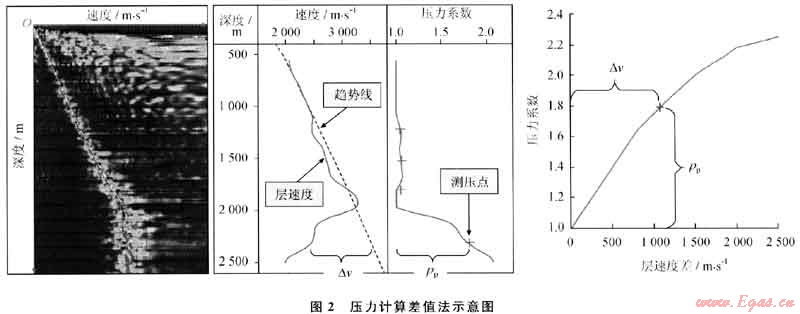

    目前地層壓力預測的方法較多，但大多數都屬于經驗公式的方法，受到一定的適用條件的限制。地層速度是用于地層壓力鉆前預測和鉆后壓力計算的主要參數，層速度特點是在正常壓實的地層中其值隨深度的增大而增大，而在異常超壓地層中其值比正常值小，因此可憑借層速度的異常變化來判斷和檢測異常高壓地層[7～1O]。經過多年對鶯歌海盆地壓力預測及計算方法研究，發現“差值法”(圖2)可以應用于鶯歌海盆地壓力計算，其基本原理是用速度異常量來確定異常壓力。其標準為：△v=0為正常壓實地層；△v＜0為異常高壓力地層。該方法需要在地區性的壓力預測數學模型的基礎上定量地計算出孔隙壓力，其優點是不需要先計算上覆壓力，減少誤差和一些不可控因素。對于這一方法而言，速度差與壓力系數對應的壓力預測模型的確定是其中的難點和重點。
1.3 天然氣成藏認識的難點
    國內外大量研究成果表明，在異常高壓發育地區，油氣主要聚集在超壓頂面之上、壓力系數介于1.2～1.5的壓力過渡帶內，當壓力系數超過1.8時地層很少富藏天然氣，這與多數巖層超過該壓力系數發生破裂有關。尤其在碎屑巖發育的地區，當?shù)貙訅毫樯细察o巖壓力的75%～95%時，上覆地層會被壓裂，造成油氣散失。在超壓地層要形成油氣藏，蓋層條件要求苛刻。塔里木盆地庫車坳陷克拉2號大氣田壓力系數達2.0，與發育優質的膏鹽蓋層有關。北海盆地維京地塹(Viking Graben)和加拿大東部新斯科舍(Nova Scotia)陸架區超壓油氣藏(如Venture Field)形成于深逾4000m的侏羅系頁巖超壓層系內，這套頁巖本身既是優質烴源巖，又是良好蓋層。

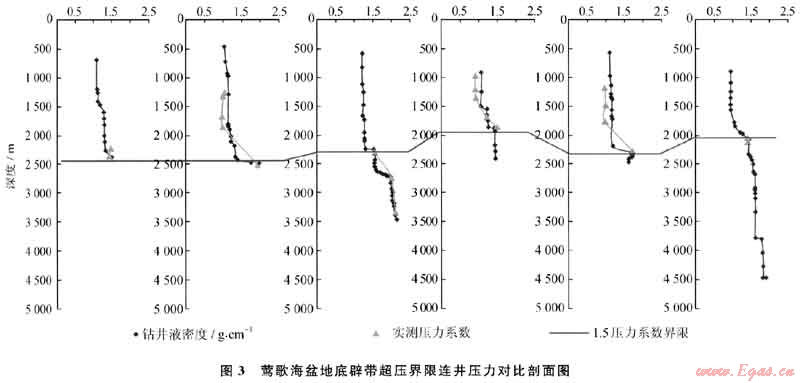

    在鶯歌海盆地，中深層異常高壓成因源于多個方面，但主要來源于兩個方面：①源自深層泥巖自身產生的高壓；②來自深盆的他源高壓。雖然，不同超壓形成深度不相同，但都比其他盆地淺，鉆井揭示在2000m附近地層壓力系數就已達到1.5，3000m以下地層壓力系數通常大于1.8，為強超壓(圖3)。再者，中深層地層時代新(中-晚中新世)，發育大套淺海相泥質碎屑巖地層，這類性質的地層在淺層常溫常壓氣田起了很好封蓋作用，但在中深層高溫超壓環境下(尤其在大型底辟背斜發育區，底辟活動既造就了油氣運移的優勢通道，又對中深層大型背斜蓋層產生改造，蓋層有無足夠的封蓋能力頗受質疑[11～12])。由此引起大家對中深層高溫超壓條件下天然氣是否可以大規模成藏的顧慮和擔心。
2 壓力預測模型的建立
    在對鶯歌海盆地天然氣勘探研究中發現，異常壓力層段，波阻抗、速度、密度都有隨深度增加而減小的趨勢，局部有強烈的倒轉現象發生。對于鶯歌海盆地目前采用的壓力預測“差值法”而言，速度差與壓力系數對應的壓力預測模型的確定是難點和重點。經過多年的研究，結合已鉆井的鉆井液數據、測壓和測試數據，總結出盆地不同構造位置的壓力預測模型(圖4)，形成了鶯歌海盆地壓力預測基本模式。所有的壓力計算是在這模型之上實現的。

   從鶯歌海盆地構造格局的角度考慮(圖4-a)，可以看到對于同樣的壓力系數而言，盆地中心的速度差要低于盆地邊緣。究其原因，主要是由于盆地中心處于沉積物快速沉積區，泥巖處于一種欠壓實的狀態，而盆地邊緣處于沉積物路過區，而且同樣深度位置盆地邊緣地層的年代要比盆地中心的地層年代老，地層速度較高。
    從單個含氣構造的角度考慮(圖4-b)，可以看到鶯東斜坡區和鶯北臨高區的速度差與壓力系數的關系趨勢比較一致，值的差異也不大，而東方底辟區和樂東底辟區的速度差與壓力系數的關系趨勢比較一致，但絕對值的差異比較大。經分析和研究，產生的原因如下。
    1) 構造位置差異。鶯東斜坡區和鶯北臨高區處在盆地的邊緣位置，而東方底辟區和樂東底辟區都處于盆地的中心位置，所以盆地中心位置區和盆地邊緣區的趨勢不同，當層速度差不大時，盆地中心區的壓力系數高于盆地邊緣區。
    2) 底辟的影響。樂東底辟區和東方底辟區都處在底辟之上，但是底辟的規模和底辟的活動期不一致，研究認為底辟活動具有幕式結構特征[13]，樂東底辟區的底辟處于剛結束的排壓期，壓力已經得到釋放，而東方底辟區正處于幕式活動的壓力積蓄期，沒有壓破上覆地層，壓力還沒有釋放，所以樂東底辟區地層壓力系數明顯小于東方底辟區。
    3) 壓力傳遞作用。處在盆地邊緣的鶯北臨高區和鶯東斜坡區，本身深部地層的壓力系數就屬于正常壓力-壓力過渡區間，再加上沉積物較粗，易于泄壓，其深部地層的壓力沒有在淺層聚集；而樂東底辟區則處于剛結束的排壓期，裂隙和斷層處在封閉狀態，難于將深部地層的高壓傳遞到淺部地層。
3 對盆地高溫超壓成藏模式的新認識
    鶯歌海盆地在20世紀90年代經過一輪淺層常溫常壓領域天然氣勘探的高潮，發現東方1-1、樂東22-1、樂東15-1等多個大中型氣田和一批含氣構造，成效顯著。由于中深層天然氣勘探起步較晚、缺乏成功的經驗可資借鑒，所以鶯歌海盆地的高溫超壓成藏理論認識和鉆探實踐一直進展緩慢[14～15]。鶯歌海盆地中深層異常高溫超壓條件下泥巖蓋層能否封蓋住具有規模的異常高壓氣藏一直是地質家和勘探家們擔心的焦點問題之一。這一問題的實質是擔心中深層泥巖蓋層的質量不夠好，封蓋能力不夠強[16～17]。DF11C井和DF11D井是中深層的2口探井，均處于底辟背斜構造內，雖然在黃流組一段揭示了大套淺海泥巖，但分析表明泥巖并不純，多為粉砂質泥巖，說明蓋層質量不高，這2口井似乎印證了大家對中深層泥巖蓋層質量欠佳的擔心。
    LD22A井鉆探失利之后，鶯歌海盆地底辟帶中深層勘探陷于“沉寂”。2009年初，在東方1-1構造西側的另一個底辟構造之上鉆探LOTUSA井發現氣層，MDT和DST資料顯示壓力系數為1.98，屬于強超壓層，其下伏地層壓力更高，壓力系數超過了2.0，雖然以C02居多，但證明強超壓封存箱內可以形成游離氣藏。以此為啟示，重新認識東方1-1中深層儲層，在該構造東北翼針對東部物源的黃流組一段淺海灘壩砂巖儲層鉆探了DF12井。該井也鉆遇氣層，經MiniDST測試獲得成功，取得氣體樣，以烴類氣為主，地層壓力系數為1.92，該井說明底辟帶中深層強超壓層存在優質烴類氣聚集。
    以上鉆探實踐充分表明，不但超壓封存箱上方的壓力過渡帶、常壓區可以成藏，底辟帶中深層超壓封存箱內仍然可以成藏，超壓帶內游離烴類氣藏的存在也有可能。

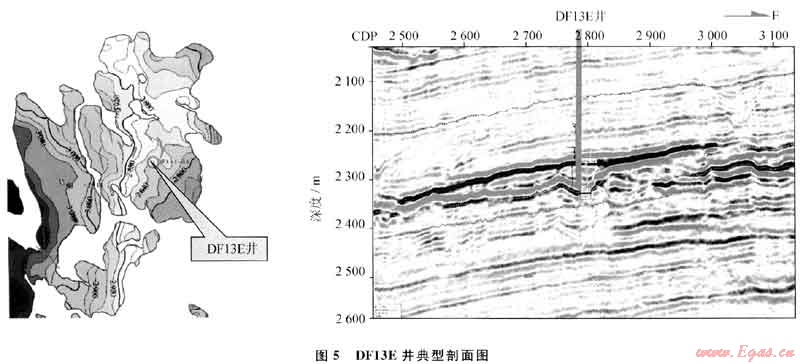

    對東方1-1三維地震資料進行精細研究[18～19]，在東方氣田西翼發現黃流組一段大型三角洲體系，落實一群巖性圈閉，經過反復研究和論證，鉆探DF13E井(圖5)，該井鉆探目的為探索黃流組一段上部砂體含油氣性和儲量規模；獲取東方1-1構造西塊中層的儲層物性、油氣層流體性質及產能資料。該井鉆遇的蓋層與DF11C井和DF11D井的明顯不同，該井位于東方底辟構造西側、底辟背斜之外，鉆探結果在黃流組一段上部揭示了一套厚達220m的海侵-高位體系域淺海泥巖蓋層，這套直接蓋層不僅厚度大，而且泥巖純，塑性強(可鉆性差)，受壓實程度較高，分布范圍較廣，具有超壓(壓力系數為1.5～1.8)(圖6)，表現出良好的高壓封蓋性能，為異常高壓氣藏的形成提供了重要保障。

    DF13E井在中深層黃流組一段高溫超壓領域獲優質高產氣流，取得重要發現，揭示了一個高壓氣藏形成的新模式，具有領域突破的重大意義，證明了中深層強超壓領域(壓力系數大于1.8)可以形成優質氣藏的論斷，從而拓寬了盆地天然氣勘探領域。
4 結論及認識
    1) 鉆井安全是高溫超壓盆地鉆井過程中的重要因素，鉆前壓力預測是鉆井井身結構設計的基礎。經過多年的勘探實踐，總結出“速度差法”是鶯歌海盆地的鉆前壓力預測和鉆后壓力計算中一種適用的方法，并建立了相應的計算數學模型，準確性高。
   2) 從鶯歌海盆地構造格局的角度和單個含油氣構造的角度入手，從總體到局部、從盆地中心到盆地周緣分別建立鶯歌海盆地盆地中心、盆地邊緣、鶯北臨高區、鶯東斜坡區、東方底辟區和樂東底辟區的壓力預測模型，并分析了每種模型速度差與壓力系數的關系以及各個模型間差異存在的原因，為鶯歌海盆地不同區域的鉆前壓力預測提供了重要的基礎支持。
   3) 通過DF13E井鉆探成功，在中深層黃流組一段高溫超壓領域獲優質高產氣流，取得重要發現，揭示了一個高壓氣藏形成的新模式，具有領域突破的重大意義。
參考文獻
[1] 樊洪海，張傳進.復雜地層地層孔隙壓力求取新技術[J].石油鉆探技術，2005，33(5)：40-43.
[2] 劉震，許曉明，謝啟超，等.渤海灣盆地異常高壓晚期形成特征分析[J].現代地質，2006，20(2)：77-85.
[3] 王振峰，胡代圣.鶯歌海盆地中央泥拱構造帶大氣田勘探方向[J].天然氣工業，1999，19(1)：28-30.
[4] 褚慶忠.異常壓力形成機制研究綜述[J].天然氣勘探與開發，2001，24(4)：38-46.
[5] 張樹林，趙銘海.地層壓力預測技術及其在油層保護中的應用[J].地質科技情報，2002，21(3)：43-47.
[6] 張樹林.鉆前壓力預測的關鍵問題及解決方法[J].海洋地質動態，2004，20(5)：36-40.
[7] 張衛華，何生，郭全仕.地震資料預測壓力方法和展望[J].地球物理學進展，2005，20(3)：814-817.
[8] 魏茂安，陳潮，王延江，等.地層孔隙壓力預測新方法[J].石油與天然氣地質，2007(6)：395-400.
[9] 孫武亮，孫開峰.地震地層壓力預測綜述[J].勘探地球物理進展，2007，30(6)：428-432.
[10] 艾池，馮福平，李洪偉.地層壓力預測現狀及發展趨勢[J].石油地質與工程，2007，21(3)：71-73.
[11] 王振峰，羅曉容.鶯瓊盆地高溫高壓地層鉆井壓力與監測技術研究[M].北京：石油工業出版社，2004.
[12] 劉全穩，何家雄，陳國民.鶯歌海笳地中深層天然氣成藏特征[J].天然氣工業，2005，25(9)：1-3.
[13] 何家雄，夏斌，劉寶明，等.瓊西鶯歌海盆地中深層天然氣成藏條件分析及其與淺層成藏條件的比較[J].地質通報，2005，25(1)：9-15.
[14] 黃保家，李緒深，易平，等.鶯歌海盆地樂東氣田天然氣地化特征和成藏史[J].石油與天然氣地質，2005，26(4)：524-529.
[15] 蔡周榮，夏斌，萬志峰，等.珠江口盆地與鶯瓊盆地油氣運聚特征的差異性[J].天然氣工業，2009，29(11)：9-12.
[16] 郝芳，董偉良，鄒華耀，等.鶯歌海盆地匯聚型超壓流體流動及天然氣晚期快速成藏[J].石油學報，2003，24(6)：79-85.
[17] 何家雄，祝有海，翁榮南，等.鶯歌海盆地油氣滲漏系統及油氣勘探前景[J].西南石油大學學報：自然科學版，2010，32(1)：1-10.
[18] 謝玉洪，陳志宏，朱江梅，等.海上地震數據處理中采集腳印分析與衰減處理[J].天然氣工業，2010，30(9)：28-31.
[19] 謝玉洪，童傳新.崖城13-1氣田天然氣富集條件及成藏模式[J].天然氣工業，2011，31(8)：1-5.

(本文作者：謝玉洪 中海石油(中國)有限公司湛江分公司)
