井下永置式測試技術在普光氣田的應用

摘 要

摘要：目前，國內永置式壓力、溫度監測系統中，井下傳感系統主要是采用電子元件、鋼絲外鎧裝，從而導致井口穿越密封效果差、不具有抗腐蝕功能等。為此，結合普光氣田高含硫、深井氣藏
摘要：目前，國內永置式壓力、溫度監測系統中，井下傳感系統主要是采用電子元件、鋼絲外鎧裝，從而導致井口穿越密封效果差、不具有抗腐蝕功能等。為此，結合普光氣田高含硫、深井氣藏的工況條件，詳細闡述了PROMORE永置式測試系統的工作原理及主要技術指標，因其井下采用了ERD傳感系統、外鋼管電纜鎧裝、Swagelok扣金屬對金屬進行密封的技術，消除了井下電子部件受高溫、高壓環境的影響所帶來的故障隱患，具有抗腐蝕及氣密封性好等特點。經普光氣田現場應用，獲取了可靠的試氣資料和開發過程中的井下壓力、溫度數據，通過對生產數據的分析，為進一步落實普光氣田的儲量提供了準確的基礎資料。該裝置的成功應用，標志著高含硫、深井氣藏井下永置式監測問題可以得到根本性的解決。
關鍵詞：普光氣田；測試；硫化氫；永置式；生產數據；分析；抗腐蝕；氣密封
    普光氣田高含H2S和C02，如何錄取到可靠的測試資料、準確評價氣井產能及儲量是關系到氣田能否科學開發的關鍵。目前采用的鋼絲測試方式由于普光氣田腐蝕性強、井斜大、儲層埋藏深、產量高等因素影響，導致作業時測試鋼絲打扭，入井工具、防噴裝置等脆變而使得測試設備落井，測試工具下井后無法收回到管柱，因此在開發階段采用鋼絲作業進行長時間、大面積試井的可能性較小。而采用井口折算井底壓力，由于受溫度變化、井筒積液、相態變化以及井儲變化等影響，導致折算井底數據存在一定誤差，從而影響資料解釋準確性。因此，在詳細分析永置式測試系統應用環境、測試精度、長期監測要求的基礎上，借鑒國外高含硫、深井氣藏下永置式監測系統經驗，引進美國專業公司永置式監測系統來對普光氣田進行測試很有必要，對高含硫氣田開發具有重要的指導意義[1～3]。
1 工作原理及主要技術指標
1.1 永置式測試系統工作原理
    永置式測試系統工作原理是地面系統通過井下電纜給傳感器提供一個毫伏級的電壓信號，ERD傳感器產生與周圍環境壓力及溫度相關的頻率響應信號，頻率響應信號再通過電纜傳送至地面采集系統被轉為壓力溫度讀數。

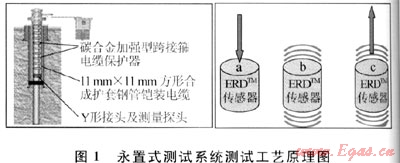

    該監測系統井下測量部分采用ERDTM傳感器。ERDTM傳感器是一種被動式電諧振膜傳感器，在收到地面PROVision提供的毫伏級電壓信號后，ERD傳感器產生一個與周圍壓力及溫度相關的低頻振動響應，這種低頻振動信號不需要經過井下電子處理模塊的編碼放大等處理，而是直接通過測量電纜由PR0Vision地面系統接收、處理并轉換為壓力溫度數據。ERD傳感器的這一特性消除了常規監測系統所必需的井下電子部件，從根本上避免了由于電子部件長期駐留井下高溫、高壓環境而帶來的故障隱患(圖1)。

1.2 永置式測試系統組成
1.2.1數據采集系統
   包括地面控制計算機、顯示面板及各種數據輸出接口。主要為井下儀器供電，并采集、處理、儲存來自井下傳感器的數據信號。
1.2.2下井電纜
   監測系統采用帶合成護套的單芯電纜，材質為Inc 825，適用于高溫高壓高含硫的井下。管柱節箍處加裝電纜保護器，每隔5根油管在油管本體中部加裝1個扶正器，井斜較大處加密安裝。
1.2.3井下測量筒
   監測系統的傳感器安裝在一個合金測量筒外殼內，測量筒上端通過電纜頭與測量電纜連接，測量筒下端與Y形短節上的測量通道孔相連，井下測量筒接觸液體部件材質為Incoloy 925，高抗H2S、C02等腐蝕。
1.2.4 Y形短節
   Y形短節的功能是提供測量筒與油管內的測量通道，材質為Incoloy 925。同時Y形短節傳壓口是整個系統唯一一個直接接觸生產管柱流體的部分，其密封方式為HIP密封，密封材質與Y形短節相同，耐壓級別與完井井下工具指標相同(70MPa)。
1.2.5井下電纜的井口穿越裝置
   井下電纜在穿越油管懸掛器時，采用Swagelok密封對穿越電纜進行密封。此裝置的密封全部采用金屬對金屬密封，并可以在安裝時進行實地測試。
   井下電纜穿越井口時，要求在油管四通本體上提供一個Φ12.7mm NPT母扣或者Φ6.35mm帶法蘭的穿越孔，采用Φ12.7mm NPT公扣或者法蘭連接，金屬對金屬的Swagelok扣對穿越電纜進行密封。
1.3 永置式測試系統裝置主要技術指標
1.3.1數據采集系統
   內存：大小575字節；數據量，69000個讀數。
   工作環境：溫度為-40～+65℃。
   級別：CSA，Class 1 Div 2。
   外觀尺寸(標準)：長472mm×寬421mm×高263mm。
1.3.2下井電纜
   纜芯：#16 AWG，固體銅，1.32mm。
   絕緣：0.63mm壁厚。
   環空填充：樹脂，壁厚0.99mm。
   控制管(Incoloy 825)：外徑6.35mm×壁厚0.89mm。
    封裝：聚丙烯(亞乙基)PP-1510，方形，11mm×11mm。
1.3.3井下測量筒
    長度：863.6mm。最大外徑：34.93mm。
    傳感器數量：1個壓力傳感器及1個溫度傳感器。
    工作溫度：-20～150℃。
    工作壓力：0～151.7MPa。
    漂移：20.69kPa/a。
2 普光P-1井現場應用效果分析
2.1 普光P-1井下永置式測試系統現場施工分析
    由于普光P-1井具有一定井斜，永置式測試系統下入比較深等特點，永置式測試系統下深5501m。在實施過程中共下常規電纜保護器513個，雙槽保護器9個，偏心保護器2個，保證了下管柱過程中電纜不受井壁磨損。

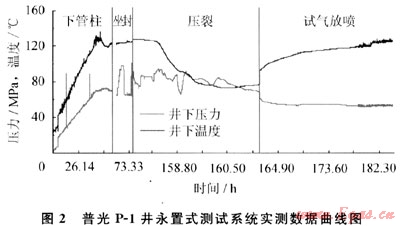

    現場安裝施工完成后錄取了坐封、酸壓、試氣等過程完整的井下數據，監測坐封井下壓力99.32MPa；3個多小時的酸壓施工過程中，監測井下最高壓力94.24MPa；試氣放噴過程中，監測井下最高溫度137.13℃。經受住了長時間的高壓環境、高溫、高H2S腐蝕及酸液腐蝕的T作要求。為普光氣田進一步優化酸壓施工提供依據，為開發井準確評價產能及儲層動態分析提供了準確的基礎數據。施工數據見圖2。


2.2 利用永置式測試系統的測試數據開展P-1井生產數據分析
    為進一步探明普光P-1井的地質控制儲量，落實該井產能，科學地指導下一步合理開發，利用永置式測試系統測試數據開展該井的生產數據分析。

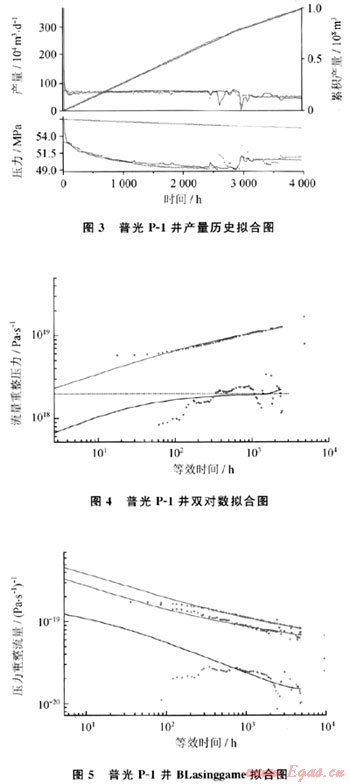

收集了普光P-1井投產后的測試數據，其中井口數據包括井口油壓、產量、溫度以及實際日產水量，井下測試數據包括井底流壓、井底溫度，累計224d的數據。并采用試井分析軟件對數據進行資料解釋研究[4～6]，從雙對數擬合圖上看，曲線沿1/4攀升，具有裂縫特征。因此數據分析解釋模型采用：有限導流+均質氣藏+圓形邊界。曲線擬合較好，解釋結果為：初始壓力56.6MPa，平均有效滲透率0.197mD，地層系數62.36mD·m，裂縫半長62.2m，探測半徑797.7m(圖3～5)。

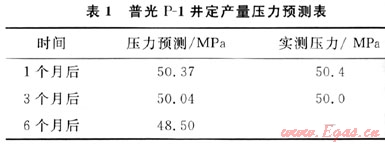

同時在資料解釋后按定產量的方式進行預測。保持產量在47.9×104m3/d不變的情況下，生產1個月、3個月、6個月后進行壓力預測，井底壓力分別下降至50.37MPa、50.04MPa、48.50MPa，與生產后實測壓力基本吻合，其預測結果見表1。


3 結論
    1) 普光氣田具有高含H2S、井深等特點，選用的井下永置式監測系統消除了井下電子部件高溫高壓環境帶來的故障隱患，具有抗腐蝕及較好的氣密封性。
    2) 國內第1口高含硫氣井普光P-1井成功安裝永置式監測系統，該裝置經受住了長時間的高壓環境、高溫、高H2S腐蝕及酸液腐蝕的工作要求，為開發井準確評價產能及儲層動態分析提供了準確的基礎數據。
    3) 利用井下永置式測試系統測試數據開展生產數據分析及定產量預測，為單井的下一步工作制度優化提供了依據，對高含硫氣田開發具有重要的指導意義。
參考文獻
[1] 張華禮，謝南星，李少兵，等.氣井永置式井下壓力溫度監測技術及其應用展望[J].鉆采工藝，2005，28(1)：53-55.
[2] 劉亞青，李曉平，張明江，等.川東北地區高溫、高壓、高含硫氣井測試工藝技術[J].油氣田地面工程，2010，29(1)17-19.
[3] 李樂忠，李相方，何東博，等.測試流量不合理對修正等時試井產能曲線的影響[J].天然氣工業，2010，30(4)：67-69
[4] 劉曉華，鄒春梅，姜艷東，等.現代產量遞減分析基本原理與應用[J].天然氣工業，2010，30(5)：50-54.
[5] 莊惠農.氣藏動態描述和試井[M].北京：石油工業出版，2004.
[6] 姜禮尚.試井分析理論基礎[M].北京：石油工業出版社，1985.

(本文作者：張海燕1 熊國榮1 方偉1 胡慶霞1 張豐儉2 1.中國石化中原油田采油工程技術研究院；2.中原油田石油勘探局西南鉆井公司)
