地源熱泵系統巖土熱響應試驗探討

摘 要

摘要：介紹了地源熱泵系統巖土熱響應試驗的基本原理。對某地源熱泵工程進行了巖土熱響應試驗，對試驗結果的影響因素進行了分析。試驗結果受地表空氣溫度及回填材料含砂量的影響
摘要：介紹了地源熱泵系統巖土熱響應試驗的基本原理。對某地源熱泵工程進行了巖土熱響應試驗，對試驗結果的影響因素進行了分析。試驗結果受地表空氣溫度及回填材料含砂量的影響較小。
關鍵詞：地源熱泵系統；巖土熱響應試驗；回填材料
Discussion on Rock-soil Thermal Response Test of Ground-source Heat Pump System
DENG Juntao，ZHENG Jianguo，GAO Shuxiao
Abstract：The basic principle of rock-soil thermal response test of ground-source heat pump system is introduced.The rock-soil thermal response test of a ground-source heat pump project is performed，and the influencing factors of the test result are analyzed.The test result is less influenced by the surface air temperature and sand content of backfill material.
Key words：ground-source heat pump system；rock-soil thermal response test； backfill material
1 概述
 地源熱泵空調系統以巖土體、地下水或地表水作為低溫?zé)嵩矗伤礋岜脵C(jī)組、地埋管換熱器、建筑物內空調系統組成。我國自20世紀90年代開展地源熱泵技術研究以來，已經取得了大量的研究成果[1～3]。由于地源熱泵具有能耗低、制熱性能較強、環保潔凈等特點，近年來發展勢頭迅猛。對于地源熱泵的設計，巖土熱物性參數的選取是至關重要的。若巖土熱物性參數選取不適當，易導致熱泵系統不能滿足建筑負荷要求或?qū)е孪到y(tǒng)設計趨于保守造成過大的設計余量。
   設計中采用的巖土熱物性參數，主要是根據巖土的物理力學性質(含水量、密度、孔隙比等)查閱相關設計手冊得到的經驗值。但是這些經驗值的范圍較大，取值比較保守，導致設計余量較大，造成工程浪費。加之不同地區地質結構的復雜性和差異性，經驗值可能與實際值有很大偏差。因此，GB 50366—2009《地源熱泵系統工程技術規范》明確指出：當?shù)芈窆艿卦礋岜孟到y(tǒng)的應用建筑面積在300～5000m2時，宜進行巖土熱響應試驗；當應用建筑面積大于等于5000m2時，應進行巖土熱響應試驗。本文以某地源熱泵系統為例，闡述巖土熱響應試驗的基本原理，分析試驗結果的影響因素。
    該建筑位于西安市，建筑面積為3.2×104m2，采用地源熱泵系統進行夏季制冷和冬季供暖。按照GB 50366—2009要求，該地源熱泵系統應進行巖土熱響應試驗，且試驗鉆孔的數量不應小于2個。試驗鉆孔的數量選為2個，鉆孔的內徑均為200mm，孔深均為100m，兩孔相距150m。
    GB 50366—2009對回填材料有專門的要求：地埋管換熱系統應根據地質特征確定回填材料，回填材料的熱導率不宜低于鉆孔外或溝槽外巖土體的熱導率。一般，砂及水泥、砂混合料的熱導率均比巖土的大，因此該工程分別采用砂和水泥、砂混合料對鉆孔進行回填。1號鉆孔采用砂回填，2號鉆孔采用水泥、砂混合料(體積比為3：7)回填，地埋管為PE管。
2 巖土熱響應試驗的基本原理
    巖土熱響應試驗是通過向地下輸入恒定的熱流量，測量巖土的溫度響應來計算測試深度內巖土的平均熱物性參數的方法。試驗時，在鉆孔中埋設地埋管并按設計要求回填，使地埋管內充滿水并循環流動，自某一時刻起采用恒定功率電加熱裝置對水加熱一定時間，然后記錄地埋管進出口水溫及其對應的時間，從而計算鉆孔周圍巖土的熱導率、鉆孔熱阻。將通過傳熱模型計算得到的平均水溫與實測結果進行對比，并利用最優化方法使計算值與實測值的方差和達到最小，所對應的熱導率即為最終結果。
    巖土熱響應試驗系統實際為一個簡單的閉式系統，通過地埋管加熱土壤，并記錄相關溫度數據，采用專門的數據處理軟件對數據進行分析處理，得到土壤的初始平均溫度和平均熱導率、平均比定壓熱容、平均熱擴散率等熱物性參數。巖土熱響應試驗系統結構見圖1。主要由電加熱器、循環泵、流量傳感器、溫度傳感器、功率變送器、數據采集裝置等組成，集成于固定臺架上。試驗時先啟動電加熱器、循環泵等設備，待設備運轉穩定后開始記錄數據，試驗過程應連續不間斷，持續時間不宜小于48h。


3 試驗結果分析
   ① 巖土初始平均溫度

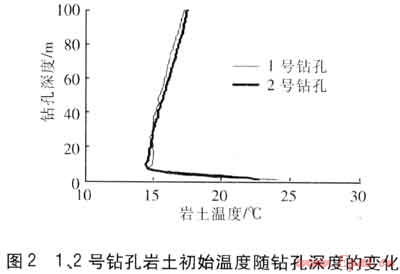

   試驗儀器安裝完畢后在地埋管內充滿水，足夠時間(一般48h)后，地埋管內水與巖土的溫度達到平衡。將高精度PT100溫度傳感器置于地埋管內，移動測量100m深度范圍內每1m深度水的溫度，測量水溫即為不同深度巖土的溫度。1號鉆孔的水流量及加熱功率分別為2.14m3/h、2.01kW，2號鉆孔分別為2.11m3/h、1.98kW。基于上述方法，在2009年9月測量1、2號鉆孔巖土初始溫度隨鉆孔深度的變化，見圖2。由圖2可知，受地表空氣溫度影響，0～10m深度范圍內巖土溫度變化較大，1號鉆孔巖土溫度范圍為14.7～24.0℃，2號鉆孔巖土溫度范圍為14.4～22.7℃，10m以下深度范圍內巖土溫度基本不受地表空氣溫度的影響。總體上巖土溫度隨深度增加而增加，不同鉆孔同一深度巖土溫度變化并不明顯，溫度變化梯度基本一致，說明該區域淺層巖土溫度基本穩定。
    根據測量結果，1、2號鉆孔100m深度內巖土初始平均溫度分別為15.89、16.09℃，取二者的平均值，經計算該區域巖土初始平均溫度為15.99℃。


    ② 其他熱物性參數
    兩個鉆孔采用同樣的測試儀器以及數據分析系統，地埋管與鉆孔的傳熱過程近似為穩態傳熱過程，鉆孔與巖土的傳熱過程認為是線熱源或柱熱源在無限大介質中的非穩態傳熱過程。巖土熱物性參數計算結果見表1。
表1 巖土熱物性參數計算結果
鉆孔
1號
2號
巖土平均熱擴散率/(m2·d-1)
0.052
0.053
巖土平均熱導率/(W·m-1·K-1)
1.630
1.659
4 試驗結果的影響因素
   ① 地表空氣溫度
   根據實測結果，1號鉆孔地表空氣溫度為34.9℃，2號鉆孔地表空氣溫度為29.0℃，相差5.9℃。但兩個鉆孔的巖土初始平均溫度僅相差0.2℃，平均熱擴散率相差0.001m2/d，平均熱導率相差0.029W/(m·K)，這說明淺層巖土的溫度、熱導 顯。率、熱擴散率受地表空氣溫度的影響很小。
   ② 回填材料
   由表1可知，1、2鉆孔的巖土初始平均溫度、平均熱擴散率、平均熱導率的差別不大。因此對于同一區域，當巖土的物理力學性質變化不大的情況下，試驗結果受回填材料含砂量的影響不明顯。
5 結論
    ① 巖土的熱物性參數對地源熱泵的設計非常重要，采用現場試驗獲得的熱物性參數比采用其他手段(如經驗值、實驗室等)更能反映真實情況，較為可靠。
   ② 淺層巖土的平均初始溫度、平均熱擴散率、平均熱導率受地表空氣溫度的影響很小。
    ③ 試驗結果受回填材料含砂量的影響不明顯。
參考文獻：
[1] 邢秀強，王海英.海水源、地源熱泵在青島應用的可行性[J].煤氣與熱力，2007，27(7)：69-72.
[2] 胡平放，孫啟明，於仲義，等.地源熱泵地埋管換熱量與巖土熱物性的測試[J].煤氣與熱力，2008，28(8)：A01-A04.
[3] 王澤生，顏愛斌，呂建.地源熱泵間歇運行對地埋管換熱器性能的影響[J].煤氣與熱力，2009，29(4)：A03-A06.

(本文作者：鄧軍濤 鄭建國 高術孝 機械工業勘察設計研究院 陜西西安 710043)
