基于城建標準 94—2009的燃具安裝要求

摘 要

摘要：對CJJ 94-2009《城鎮燃氣室內工程施工與質量驗收規范》、GB 50494—2009《城鎮燃氣技術規范》等標準中關于燃具安裝要求的規定進行解讀，探討了燃具的質量及安裝場所
摘要：對CJJ 94-2009《城鎮燃氣室內工程施工與質量驗收規范》、GB 50494—2009《城鎮燃氣技術規范》等標準中關于燃具安裝要求的規定進行解讀，探討了燃具的質量及安裝場所要求、各種燃具的安裝要求。
關鍵詞：燃具；燃氣灶具；燃氣熱水器；采暖爐；安裝
Installation Requirements of Gas Appliances Based on CJJ 94—2009
XIE Changfeng，XU Hong
Abstract：The regulations regarding installation requirements of gas appliances specified in Code for Construction and Quality Acceptance of City Indoor Gas Engineering(CJJ 94—2009)and Technical Code for City Gas(GB 50494—2009)are explained.The requirements for gas appliance quality and installation place as well as the installation requirements of different gas appliances are discussed.
Key words：gas appliance；gas range；gas water heater；heating heater；installation
1 概述
    管道燃氣在城市居民生活用氣中所占的比例逐漸提高，天然氣的安全使用越來越引起人們的重視。每年因燃氣火災爆炸造成人員傷亡及財產損失的事故不時出現，給燃氣企業的經營和聲譽造成了惡劣影響。要改變這種局面，除了進一步宣傳普及燃氣使用知識，減少和杜絕燃氣用戶因不了解燃氣知識而造成操作事故外，最直接和有效的方法是對管道燃氣用戶的燃具實施安裝規范化，杜絕違章安裝。CJJ 94—2009《城鎮燃氣室內工程施工與質量驗收規范》(以下簡稱《規范》)和GB 50494—2009《城鎮燃氣技術規范》等對家用燃具的安裝作出了明確規定。本文依據這些規范對燃具的安裝要求進行探討。
2 燃具的質量及安裝場所要求
   燃具的質量對于安全使用燃氣至關重要?！兑?guī)范》6.1.1條規定：燃具和用氣設備安裝前應按本規范3.2.1條和3.2.2條的規定進行下列檢驗：①檢查燃具和用氣設備的產品合格證、產品安裝使用說明書和質量保證書。②產品外觀的顯見位置應有產品參數銘牌，并有出廠日期。③應核對性能、規格、型號、數量是否符合設計文件的要求。檢驗后不符合要求的產品不得安裝。
    《規范》3.2.1條是強制性條文，其內容為：“國家規定實行生產許可證、計量器具許可證或特殊認證的產品，產品生產單位必須提供相關證明文件，施工單位必須在安裝使用前查驗相關的文件，不符合要求的產品不得安裝使用。”由于燃氣灶具、燃氣快速熱水器等產品的質量好壞直接影響人民生命和財產安全，因此國家規定對這些產品實行生產許可證或計量器具許可證制度。施工單位在安裝前必須對生產許可證或計量器具許可證進行核查。對建設單位采購的設備，施工單位應向建設單位索取相應的資料。不符合要求的產品是指產品的認證文件不齊全。
    《規范》3.2.2條也是強制性條文，其內容為：“燃氣室內工程所用的管道組成件、設備及有關材料的規格、性能等應符合國家現行標準及設計文件的規定，并應有出廠合格文件；燃具、用氣設備和計量裝置等必須選用經國家主管部門認可的檢測機構檢測合格的產品，不合格者不得選用。”本條主要強調對燃具等產品的檢測要求，其中出廠合格文件包括合格證、質量證明書，有些產品應有相關性能的檢測報告、型式檢驗報告等。對進口產品應有中文翻譯書，按國家規定需要對進口產品進行檢驗的，還應有國家商檢部門出具的檢驗報告。
    對于安裝場所，《規范》6.1.3條規定：“家用、商業用及工業企業用燃具和用氣設備的安裝場所應符合現行國家標準《城鎮燃氣設計規范》GB 50028的有關規定。”其具體要求見GB 50028—2006《城鎮燃氣設計規范》第10.4至10.6節。
3 燃具安裝要求
3.1 執行的技術標準
    《規范》6.2.1條要求：“家用燃具的安裝應符合國家現行標準《家用燃氣燃燒器具安裝及驗收規程》CJJ 12的有關規定。”CJJ 12標準是家用燃具安裝過程中必須遵守的基本準則，現行版本是CJJ 12—1999，已經施行多年，部分條文也存在一些問題，急待修改。新版本正在修訂中，在新版本尚未發布以前，還必須按照CJJ 12—1999執行。
3.2 燃具的使用壓力
    《規范》6.1.2條要求：“家用燃具應采用低壓燃氣設備，商業用氣設備宜采用低壓燃氣設備。”低壓燃氣是指壓力小于10kPa的燃氣，人工煤氣額定壓力為1kPa，天然氣額定壓力為2kPa，液化石油氣額定壓力為3kPa。各安裝、管理單位必須嚴格執行此規定，認真核對使用的燃氣種類，避免由于燃氣壓力不滿足要求造成使用異?；蚴鹿省?/span>
3.3 燃具的安裝
    《規范》6.2.7條要求：“燃氣灶具的灶臺高度不宜大于80cm；燃氣灶具與墻凈距不得小于10cm，與側面墻的凈距不得小于15cm，與木質門、窗及木質家具的凈距不得小于20cm。”
    《規范》6.2.9條要求：“燃具與可燃的墻壁、地板和家具之間應設耐火隔熱層，隔熱層與可燃的墻壁、地板和家具之間間距宜大于10cm。”這是便于用戶使用及保證使用安全的最基本要求，必須嚴格執行。
    對于嵌入式燃氣灶具，《規范》6.2.8條要求：“嵌入式燃氣灶具與灶臺連接處應做好防水密封，灶臺下面的櫥柜應根據氣源性質在適當?shù)奈恢瞄_總面積不小于80cm2的與大氣相通的通氣孔。”
    要求做好防水密封，其目的很明確。但對于要求櫥柜通氣孔面積不小于80cm2，很多用戶心存疑慮。通氣孔面積的大小是決定嵌入式燃氣灶具能否正常使用的關鍵，通氣孔面積應由灶具的耗氣量決定，面積當然是越大越好，因而標準只需要規定通氣孔面積的下限值。
    安裝嵌入式燃氣灶具時還應注意：
    ① 櫥柜上的通氣孔必須直接與廚房內大氣相通。
    ② 嵌入式灶具應采用不銹鋼波紋軟管與供氣管道連接，不宜采用橡膠軟管連接。
    ③ 經常檢查灶臺下的通氣孔是否堵塞(特別是小孔型)，避免燃燒、爆炸事故發生。
    ④ 嵌入式灶具最好選用金屬面板灶具，若一定要使用玻璃面板灶具，也應選取玻璃面板背面覆合有高強度纖維網的帶三重抗爆面板結構的灶具。
    ⑤ 玻璃面板灶具在使用大型平底鍋時，要注意火焰不要接觸玻璃面板，以免因局部溫度過高造成炸裂或影響灶具壽命。
3.4 燃氣熱水器和采暖爐的安裝
    燃氣熱水器和采暖爐是熱負荷比較大的燃具，其耗氣量較多，因此安裝時更應該注意。《規范》6.2.3條規定：“燃氣熱水器和采暖爐的安裝應符合下列要求：①應按照產品說明書的要求進行安裝，并應符合設計文件的要求；②熱水器和采暖爐應安裝牢固，無傾斜；③支架的接觸應均勻平穩，并便于操作；④與室內燃氣管道和冷熱水管道連接必須正確，并應連接牢固、不易脫落，燃氣管道的閥門、冷熱水管道閥門應便于操作和檢修；⑤排煙裝置應與室外相通，煙道應有1%坡向燃具的坡度，并有防倒風裝置。”
    這些規定基本上采用了遼寧省建筑標準化辦公室出版的《煤氣設計手冊》中“城市住宅與公共建筑”部分中的相關條款，同時也參照了北京、上海等地的有關技術規定。這些規定可方便操作，易于維修管理，保證正常燃燒。
3.5 燃具與其他設施的安裝間距[1]
    保持家用燃具與其他設施的安裝間距是保證燃具安全使用的基本條件。家用燃具與其他設施的安裝間距有3類：燃具與電氣設備之間的距離、燃具與燃氣管道之間的距離、燃具與燃氣計量表之間的距離。燃具與電氣設備之間的最小水平凈距見表1，燃具與燃氣計量表之間的最小水平凈距見表2[1]。燃具與室內燃氣管道之間的最小凈距為：主立管與燃具水平凈距不應小于30cm；灶前管與燃具水平凈距不得小于20cm；當燃氣管道在燃具上方通過時，應位于抽油煙機上方，且與燃具的垂直凈距應大于100cm。
表1 燃具與電氣設備之間的最小水平凈距[1] cm
名稱
與燃氣灶具的最小水平
凈距
與燃氣熱水器的最小水平凈距
明裝的絕緣電線或電纜
30
30
暗裝或管內絕緣電線
20
20
電插座、電源開關
30
15
電壓小于1kV的裸露電線
100
100
配電盤、配電箱或電表
100
100
表2 燃具與燃氣計量表之間的最小水平凈距[1] cm
名稱
與燃氣計量表的最小水平凈距
家用燃氣灶具(表高位安裝時)
30
燃氣熱水器
30
   上述3種間距是燃具安裝時應該保證的主要距離，滿足了距離要求，安全就有了基本的保障。這些對距離的要求都是在總結各地實踐經驗的基礎上制定的，因此應遵照執行。
3.6 燃具安裝的其他要求
    除上述規定外，《規范》6.2.4條要求：燃具與室內燃氣管道采用螺紋連接時，應對螺紋的螺形、螺紋牙數、螺紋密封材料、管件擰緊后的外露螺紋數等進行檢驗。
    《規范》6.2.5條要求：“當燃具與室內燃氣管道采用軟管連接時，軟管應無接頭；軟管與燃具的連接接頭應選用專用接頭，并應安裝牢固，便于操作。”這主要是因為軟管連接是安裝中的薄弱環節和事故多發點，曾經多次發生事故，因此必須進行檢查。
    燃具與燃氣管道大多采用軟管連接，以方便用戶使用。軟管按GB 50028—2006第10.2.8條規定：“低壓燃氣管道上應采用符合國家現行標準《家用煤氣軟管》HG 2486或國家現行標準《燃氣用具連接用不銹鋼波紋軟管》CJ/T 197規定的軟管；軟管最高允許工作壓力不應小于管道設計壓力的4倍；軟管與家用燃具連接時，其長度不應超過2m，并不得有接口。”既可采用橡膠軟管，也可采用不銹鋼波紋軟管，但最好采用后者。因橡膠軟管容易老化，也容易被老鼠等咬壞造成漏氣，甚至發生火災或爆炸。為避免此類事故發生，應推廣使用不銹鋼波紋軟管，雖然成本較高，但其使用時間長，也更安全。目前存在的問題是不銹鋼波紋軟管與部分灶具不好連接，影響了不銹鋼波紋軟管的推廣。灶具生產廠家應充分考慮這個問題，先生產出一種帶過渡接頭的灶具接口，可連接不銹鋼波紋軟管，加上過渡接頭后也可連接普通的橡膠軟管。根本的辦法是國家應統一灶具接口標準，并淘汰橡膠軟管。
4 帶鼓風裝置的燃具安裝要求

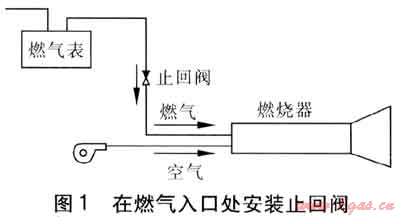

    為節省燃氣及增大燃具熱負荷，商業用戶的燃具都傾向于使用鼓風式燃燒器，家用燃具也有這種趨勢，如強鼓式燃氣熱水器等。如果這類燃燒器設計、安裝或操作不當，極易造成燃燒或爆炸事故。因此《規范》6.4.5條規定：“當用氣設備燃燒裝置采用分體式機械鼓風或使用加氧、加壓縮空氣的燃燒器時，應安裝止回閥，并應在空氣管道上安裝泄爆裝置。”GB 50028—2006第10.6.7條也規定：“燃氣燃燒需要帶壓空氣和氧氣時，應有防止空氣和氧氣回到燃氣管路和回火的安全措施。”GB 50494—2009《城鎮燃氣技術規范》8.3.4條也規定：“當使用鼓風機向燃燒器供給空氣進行預混燃燒時，應在計量裝置后的燃氣管道上加裝止回閥或安全泄壓裝置。”最簡便的安全措施就是在燃具燃氣入口處安裝止回閥，見圖1，防止加壓空氣或氧氣倒流入燃氣管道而引發燃燒和爆炸。


    止回閥可在安裝燃具時加裝；為防止用戶疏忽，也可直接由燃具生產廠家將其安裝在燃具上，雖然會增加燃具成本，但也是一個商機。另外，為防止因操作失誤造成燃燒或爆炸，燃具鼓風開關應與燃氣開關聯動。某公司就曾因用戶采用不帶聯動裝置的低檔鼓風灶造成空氣進入燃氣表形成燃燒和爆炸事故。對于機械鼓風助燃的用氣設備，當燃氣或空氣因故突然降低壓力或者誤操作時，均會出現燃氣、空氣竄混現象，導致燃燒器回火產生爆炸，造成燃氣表、調壓箱、鼓風機等設備損壞。這次事故正是由于先接通空氣，后接通燃氣的違規操作導致燃氣、空氣竄混產生回火而造成爆炸，所幸只是燃氣表被炸壞，無人員傷亡。
    加裝安全泄壓裝置也是解決此問題的一種方法，但其效果不如加裝止回閥，故在實際中較少采用。
參考文獻：
[1] 北京市煤氣熱力工程設計院有限公司.CJJ 94—2009城鎮燃氣室內工程施工與質量驗收規范[S].北京：中國建筑工業出版社，2009.

(本文作者：謝長豐1 徐鴻2 1.廣西佳迅管道工程有限公司 廣西南寧 530022；2.重慶燃氣集團股份有限公司 重慶 400020)
