摘要：崖城13-1氣田是中國海域內最早發現的千億立方米級大氣田，現已進入開發中后期，自20世紀80年代以來，針對該氣田做過多輪地震資料的采集、處理和解釋工作，并且引進了很多先進的技術和研究方法，比如三維油藏描述技術、時移地震技術等。隨著地震采集處理解釋技術的不斷發展進步，對該氣田構造、儲層的認識也不斷深入和完善。為此，首先回顧了該氣田幾輪有代表性的地震采集、處理工作和相應的解釋成果，展示了對該氣田認識的逐步深入和相應的構造變遷過程；其次詳細闡述了該氣田在國內首次應用的三維油藏描述技術，這為當時精確地計算氣田儲量奠定了基礎；最后，通過多個方面的研究證實了氣田的Ⅳ類AV0特征，為該氣田開發挖潛及其周圍目標的勘探評價提供了依據，降低了鉆探風險。
關鍵詞：崖城13-1氣田；地震勘探；技術；構造；三維；AV0；類型；開發挖潛；勘探評價
崖城13-1氣田的主要含氣層屬古近系陵水組和三亞組，上覆蓋層主要是新近系梅山組的鈣質砂泥巖，而下伏的是一套崖城組煤系地層。
自20世紀80年代以來，對該氣田先后采集過多次地震資料：1990年以前由美國ARC0公司采集了多個批次的二維地震測線，1992年初由法國CGG公司進行了首次三維地震資料采集，2001年5月由WestenGeco公司完成了第二次三維地震采集。針對這些批次采集的地震資料，曾做過多輪構造和儲層方面的研究，也率先應用了多項先進技術，例如：20世紀80年代就用到了疊前偏移技術，平點、亮點技術以及多種特殊處理技術(三瞬剖面、反射系數剖面、低頻吸收系數等)；1996年首次應用了三維油藏描述和地質建模技術，2005年又應用了疊前AV0反演[1]、疊前隨機反演技術進行儲層描述，并開展了中國海上氣田的首次時移地震研究[2]。其中的部分技術從技術發展的角度來說，已成為當今業界的成熟技術，但其中的大部分技術在當時均應該屬于業界較為先進或領先的技術。甚至其中有些技術是首次在國內應用，比如三維油藏描述技術、時移地震技術等。
1 地震資料采集處理及構造形態變遷
崖城13-1氣田地震資料的采集和處理工作是根據不同勘探開發階段生產研究的需要和對氣田地質認識的不斷深入而實施的。由于采集、處理技術的不斷發展，每次采集處理得到的結果都會促進對構造、地質和氣藏的更深入認識，使這些認識不斷趨近于地下的真實情況，從而為氣田的開發奠定基礎。
1.1 地震資料采集處理
1979年前由原南海石油勘探指揮部采集過少量地震資料，由于覆蓋次數僅24次，測網不規則且后被新測網所覆蓋，已無實用價值。自1979年開始，美國ARC0公司為作業者，先后于1979、1983、1984年和1985年做了4批海上地震采集工作，總工作量為540km。1990年以前對這些二維資料做了多次地震處理。有代表性的是在1985年底至1986年初針對資料存在的多次波問題、氣水界面的位置問題等進行的處理，這次處理采用了疊前偏移和傾角校正等處理手段，壓制了多次波，突出了不同斜率的反射，清楚地反映了砂層在頂部缺失的現象，并且發現在疊前偏移剖面上2.88s處有一個很清楚的平點反射，解釋它為該氣藏的水界面的反射[5]，現已被鉆井證實；另外1988年初對1985—1986年的處理流程作了一些改進，最明顯的地方是采用疊前FK偏移，提高了分辨率。氣田開發ODP設計的構造基礎即是根據1988年提高分辨率后的資料并結合1985—1986年的處理結果而獲得的[4]。
為了解決氣田構造的不確定性、降低斷層對氣田開發的影響，以及對ODP方案進行優化并指導其實施，1992年2月由法國CGG公司對崖城13-1構造區進行了第一次三維地震資料采集(AC92)。資料采集采用雙源雙纜地震船作業，這在南海海域尚屬首次，共采集地震資料290km2。這批資料的第一次處理由美國Digicon公司進行，1992年12月完成全部三維地震資料的處理，處理采用的是常規的疊后偏移技術，三維資料處理面元為12.5m×12.5m。在這批三維地震資料基礎上優化的和實施的氣田開發方案，把最初設計氣田第一批實施8～9口開發井的方案改為了6口井，而且同樣達到了最初設計8～9口井的產能，大大節約了氣田的開發成本。此外，該批資料還是1997年氣田儲量計算、氣田開發前期(1996—2002年)管理的主要資料依據之一[5]。
氣田開發5年以后，出現了各井壓力下降存在差異和儲層縱向動用不均的現象，加之下游對天然氣的旺盛需求，需要實施已鉆開發井未生產層進行補射孔作業和新鉆生產井等措施。為此，在1999年開展了對AC92地震資料重處理，并在分析重處理資料的基礎上于2001年5月實施了第二次的三維資料采集(BP01)。第二次三維資料采集由WestenGeco公司完成，采用雙源八纜進行采集作業，采集面元為25m×12.5m，共采集資料550km2。BP01資料的處理由WestenGeco公司完成，采用的是疊前時間偏移技術，處理面元為12.5m×12.5m。第二次三維資料采集的主要目的是通過更高質量的三維地震資料來幫助研究氣田儲層分布和橫向分塊情況。將1992年采集處理和2001年采集處理的地震資料進行對比，可看出2001年的資料無論是分辨率還是信噪比都比1992年的資料有較大的改善，特別是在氣田的主要目的層段——陵三段，2001年采集處理的地震資料其基底、陵三段氣層底界反射和斷層的斷點反射更加清楚，另外，陵三段儲層的內幕也變得更為清晰[6]。根據BP01三維地震資料研究成果，在今后的幾年里，共設計和實施了8口調整生產井，為保證之后的10年氣田穩定生產提供了可靠的數據基礎。同時也實現了提高氣田采收率和對氣藏的最優管理的目的。
2011年，為了實現氣田的三采，特別是對低滲透儲層的開發，我們又開展了對BP01資料進行重新處理的工作。目前試處理的結果顯示，重新處理資料在信噪比、分辨率和資料相對保幅方面的質量都會有所提高，預計重處理的資料可為主力氣層下一步調整井的部署和低滲透儲層甜點的尋找提供有力的支持。
1.2 構造特征變遷
由于采集處理技術的不斷發展，和測網密度不斷提高，崖城13-1氣田每次采集處理都會促進構造和斷層的解釋不斷深化，使得對氣田構造的認識不斷趨近于地下的真實情況。筆者著重介紹3次有代表性的解釋成果，來展示構造認識的不斷變遷。這3次有代表性的解釋成果分別是1990年基于二維資料的解釋成果、1997年基于AC92三維資料的成果和2003年基于BP01三維資料解釋的成果。
1990年、1997年和2003年地震解釋結果均表明：崖城13-1構造是一個半背斜構造，構造的形成與基底隆起有關。構造西冀以鶯歌海①號斷裂為界，陵水組和三亞組在構造頂部被剝蝕，對于陵三段儲層來說其構造形態是一個“禿頂”的半背斜。

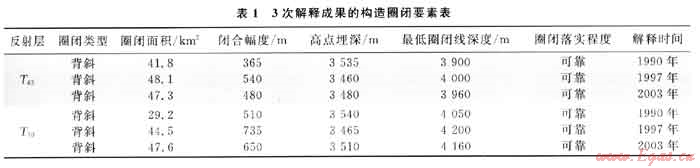

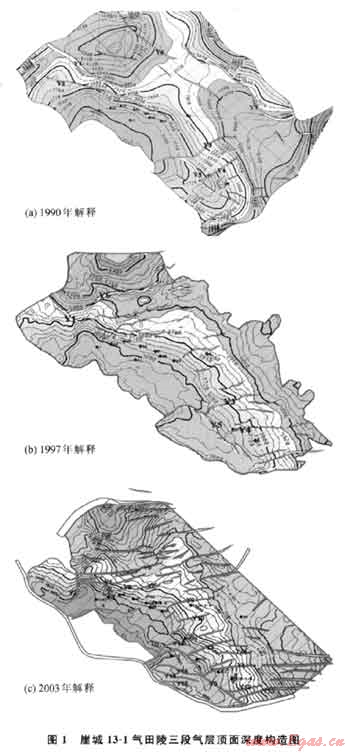

表1是1990年、1997年和2003年解釋的陵三段氣層頂(T62)、底(T70)構造要素對比表。這幾次解釋的構造走向均為北西 南東向(圖1)，然而解釋的氣層頂面構造圈閉面積、構造幅度和最低圈閉線均有一定程度的變化，但在BP01資料基礎上研究得到的構造圖在實鉆井深度、橫向壓力變化和氣水界面等方面均與實際資料最為吻合。
綜上所述，地震資料采集和重新處理貫穿了整個崖城13-1氣田的勘探開發過程，每個階段都根據勘探和開發的需求，充分利用業界采集處理技術的發展來解決氣田開發面臨的問題，為類似氣田的開發提供了范例。
2 中國首個三維油藏描述研究及其應用
崖城13-1氣田在1996年時在國內首次應用了綜合地質統計三維油藏描述方法進行了氣藏描述。該技術綜合應用地震信息、地質資料和測井成果獲得了崖城13-1氣田精細的三維儲層模型：包括巖相、孔隙度和滲透率的模擬結果，并估算出該氣田的原始天然氣地質儲量。

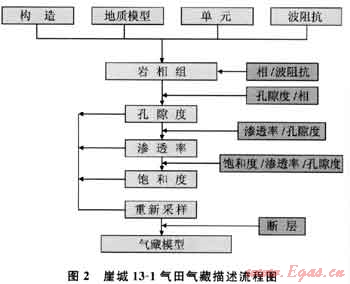

這次氣藏描述通過使用多步驟、復合地質統計模擬技術，構建了多個具有同等概率分布的巖相組、孔隙度和滲透率模型，圖2是崖城13-1氣田氣藏描述流程。巖相組模式是這個流程的基本模型，它是以巖心的巖相描述資料為基礎，用三維地震波阻抗體進行外推，應用分類變量條件序貫指示模擬方法(SISIMPDFP)來構建的，模擬的實現與實際的鉆井資料和地質模型保持一致。在這個模型的基礎上，選擇巖相組模型和特定巖相組的孔隙度統計結果，使用序貫高斯模擬方法(SGSIM)估算孔隙度值。滲透率的分布則根據不同的巖相組、孔隙度以及用井資料確立的孔-滲關系，利用序貫高斯協模擬(SGCOSIM)來確定。
2.1 巖相組模擬
為了研究陵三段砂巖體的非均質性，研究采用了分類變量條件序貫指示模擬方法(SISIMPDFP)估算巖相組的空間分布。
進行巖相組模擬需要輸入井的巖心描述資料，各巖相組展布方向和反映空間對比關系的變差函數模型等地質信息。每個單元中各巖相組所占的比例根據巖心的統計結果來確定，縱向的變差函數模型由巖心資料確定，但橫向的變差函數型不能用有限的井點資料導出。為此，分析了巖相組與地震波阻抗值的關系，發現低阻抗區是好巖相高概率出現區，而高阻抗區則是細砂巖和泥巖相高概率出現區，把這個規律轉換為一個概率表，用作巖相組模擬的“軟”信息。當估算遠離井點的巖相組時，用與地震阻抗相關度來指導巖相組的橫向變化。由于地震阻抗提供了與巖相橫向變化相關的有價值信息，減少了隨機模擬的不確定性，從而使井間區域的儲層描述不確定性明顯下降。
在遵循地質模型縱橫向變化趨勢、空間對比關系及相應點的地震阻抗值的前提下，用克里金方法求取每個網格點上巖相組的局部條件累積分布函數(CCDF)，地震阻抗指示了各個巖相組出現的概率。在克里金處理中，在給定的搜索領域內，已模擬產生的資料可作為改善下一個新估算點的控制資料。按網格點上的累積分布函數，用隨機抽取處理方式指定該網格點的巖相組，沿著任意指定路徑，橫切整個三維網格每個節點，不斷重復上述過程，產生一個隨機模擬實現。對多個變差函數模型所產生的多個實現進行觀察后，最后確定一組最優化的參數集，這組參數集代表了基于井資料并與沉積相模式相結合的模擬參數的最佳估算，并由此獲得巖相組的模擬結果。
2.2 孔隙度和滲透率模擬
用序貫高斯模擬(SGSIM)來估算特定巖相組的孔隙度分布，該方法按巖相組統計所得到的結果對孔隙度進行描述，每個巖相組的孔隙度都要經正態得分變換(NS)。井的孔隙度資料被繪制成歸一化的高斯分布，井間孔隙度的估算是在歸一化地層坐標系統中完成的，最后把估算出的孔隙度反變換成實際孔隙度。
SGSIM技術屬于序貫模擬技術的一種，其要求的條件是通過把特定巖相組的孔隙度分配給鄰近的網格，而遠離井的網格用的是隨機序列。對每個網格，孔隙度值從高斯概率分布中抽取，抽取方法是根據井的資料、相鄰網點上已模擬產生的孔隙度值，以及巖相組給出的變差函數模型，用克里金方法估算這個分布的平均值和方差值。直至所有網格點的孔隙度都被估算出來后，這個巖相組孔隙度的模擬才結束，其他巖相組同樣重復這個模擬過程。
在巖相組模型和孔隙度模型的基礎上，用多步驟地質統計方法產生實際滲透率描述模型，應用的是序貫高斯協模擬技術(SGCOSIM)。這項技術類似于在孔隙度描述中使用的SGSIM技術，都依靠概率分布和變差函數。對于每個網格來說，先用協克里金方法計算概率分布，再根據概率分布計算滲透率。滲透率的變化趨勢與孔隙度的變化趨勢是相同的，高滲層在儲層的上部，向下滲透率變低，這與巖心資料統計結果一致，也類似于孔隙度描述的變化趨勢，對于單個網格點，滲透率的變化要比孔隙度的變化大一些。
基于上述巖相組、孔隙度和滲透率的模擬結果，采用一組孔、滲模型實現的中值及3種含水飽和度模型估算的地質儲量有不到10%的變化，并且與后來在地震資料重新采集和鉆井資料不斷豐富的情況下開展的儲量重算的結果相差無幾。
應用地質統計方法，成功地對崖城13-1氣田進行了儲層描述，綜合利用了地震、地質和鉆井等方面的資料，得出了多個等概率的儲層描述模型。這些模型代表了當時資料下對崖城13-1氣田儲層的最佳估算，為氣田儲量計算和開發方案制訂奠定了堅實的基礎。
3 AV0類型確定及在勘探開發中的應用
AV0實踐表明，氣層的AVO特征變化十分復雜，并不是所有氣層的AV0特征都呈現增加情況。Koefoed詳細研究了入射角小于30°的情況下泊松比對反射系數的影響：當界面兩側泊松比相同時，不論上下地層的波阻抗差為正或負，其反射系數絕對值隨著入射角的增加而減??；當上覆介質的泊松比大于下伏介質的泊松比時，不論上下地層的波阻抗差為正或負，其反射系數代數值隨著入射角的增加而減??；當上覆介質的泊松比小于下伏介質的泊松比時，不論上下地層的波阻抗差為正或負，其反射系數代數值隨著入射角的增加而增加。Rutherford于1989年根據氣層的波阻抗特征和泊松比特征將氣層分為3類，Castagna等[7]于1998年將Rutherford的氣層分類法推廣到了Ⅳ類砂巖，也就是對于很大的反射系數值和小的泊松比變化，可能會看到與標準第Ⅲ類異常相反的情況，Castagna把它定義為第Ⅳ類異常。
3.1 崖城13-1氣田AV0類型的確定

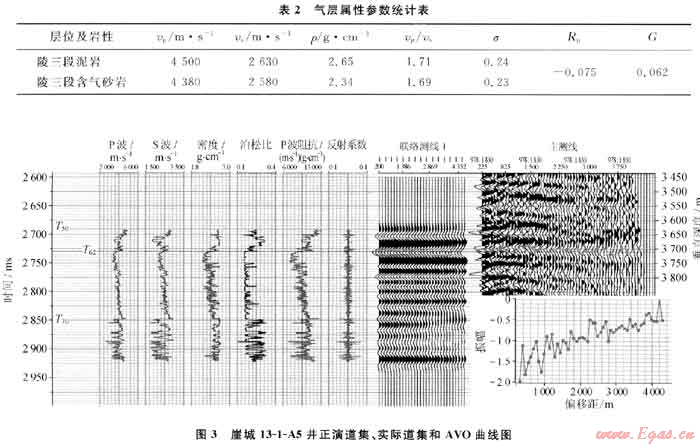

為了確定崖城13-1氣田陵三段的AV0類型，首先從理論出發統計了井上的氣層及上覆地層的屬性參數，包括縱橫波速度、密度、泊松比等參數，并通過Shuey’s的簡化Zoeppritz方程計算了反射系數，發現氣層頂面的反射系數大，而泊松比變化較小(表2)，滿足產生第Ⅳ類異常的條件；接著選擇代表性的井(A5井)進行了正演模擬，模擬結果顯示該井正演道集的氣層頂面均對應波谷(負反射系數)，并且隨著偏移距的增加振幅有減弱的跡象；隨后對實際的地震道集進行了AV0分析(圖3)，從實際道集中提取的氣層頂面AV0曲線表明：在偏移距200～4500m的變化范圍內，反射系數均為負值，并且其絕對值隨著偏移距的增多而減小，證實了該氣藏的Ⅳ類AV0特征。另外，在沒有鉆井的地方也對實際地震道集進行了AV0分析，均顯示為Ⅳ類AV0特征。
3.2 在勘探開發中的作用

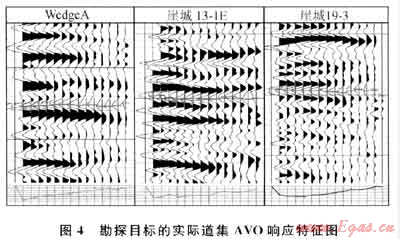

理論計算、正演模擬和實際道集分析均表明崖城13-1氣田陵三段氣層具有Ⅳ類AV0特征，那么三亞組和陵三段氣層周邊的勘探目標是否也屬Ⅳ類AVO特征呢?三亞組的WedgeA砂體在2000年之前只有崖城13-1-4井鉆遇，鉆遇的地層厚度為111.3m，但氣層厚度只有6m，且物性較差，滲透率只有14mD，之前的地質研究成果認為該砂體的開發潛力不大。但是該砂體在地震資料上反射特征清楚，通過對比追蹤、AV0分析和疊前AV0反演認為該砂體具有與陵三段氣層相同的Ⅳ類AVO特征(圖4)，從反演得到的WedgeA頂面縱橫波速度比分布圖(圖5)可以看出崖城13-1-4井鉆遇了WedgeA砂體的邊部，相對整個砂體來說崖城13-1-4井位置物性較差，而該砂體東部物性變好、含氣性特征更明顯、厚度也變大，通過崖城13-1-4井層速度預測砂體A8井處氣層厚度在50m以上，基于上述的地震預測結果決定鉆探A8井。于2000年在崖城13-1-4井東邊鉆探了A8井，在該砂體鉆遇氣層厚度達65.2m，滲透率高達1600mD、日產氣150×104m3，是目前該氣田產量最高的井之一，從而證實了鉆前的地震預測結果。
同樣地對崖城13-1圍區目標用實際道集進行了AV0分析，從圖4可以看出崖城19-3和崖城13-1E兩個目標均存在了Ⅳ類AV0異常特征，并且比較而言，在有效偏移距范圍內崖城13-1E砂體反射系數的變化幅度較崖城19-3更大一些。

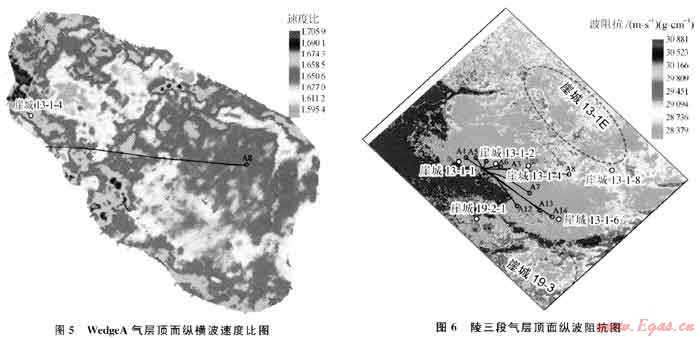

為了進一步評價這些目標、深入研究儲層物性，筆者模擬了不同孔隙度情況下的AV0曲線，并基于地震道集做了疊前AV0反演，結果表明陵三段氣藏的AV0響應對孔隙度的變化非常敏感，隨著孔隙度的減小，反射系數的絕對值明顯降低。而理論研究表明反射系數與阻抗差直接相關，在上覆泥巖的波阻抗值較大、并且分布穩定的情況下，氣層的波阻抗值越小則阻抗差越大、反射系數絕對值也越大、孔隙度越高。從AV0反演得到了氣層波阻抗分布圖(圖6)中可以看出崖城19-3和崖城13-1E兩個目標都存在低阻抗異常，但較崖城13-1氣田主體區的波阻抗值略大一些，結合敏感性分析表明這兩個目標的孔隙度可能較崖城13-1氣田要低，物性相對要差一些，但這兩個目標同樣也具有Ⅳ類AV0和低阻抗的含氣特征，應作為氣田下一步滾動勘探開發的主要目標。
4 結束語
迄今為止，崖城13-1氣田為中國海域內最早發現的千億方級大氣田，氣田已發現28年、投入開發16年，已進入開發的中后期。在氣田整個勘探開發過程中開創性的應用了許多先進的地震技術，并取得了氣田勘探開發的很多經驗，這可為國內類似油氣田的勘探開發提供借鑒。從氣田的整個地震研究過程和所采用的先進技術可以得出以下幾點認識：
1) 氣田開發過程中應充分利用地震采集、處理技術的進步來不斷提高資料品質，以達到解決地質、油藏的問題和提高氣田管理水平的目的。
2) 三維地質建模的研究成果達到了三維儲層預測和儲量估算的目的，并開創了國內三維地質建模的先河。
3) AV0技術研究成果在氣田內部的成功應用，為崖城13-1氣田周圍區或的滾動勘探開發目標的評價提供了技術依據，降低了鉆探風險。
參考文獻
[1] 謝玉洪，王振峰，周家雄.多角度同步反演在南海西部氣田開發中的應用[J].石油天然氣學報，2006，28(1)：37-41.
[2] 周家雄，謝玉洪，陳志宏.時移地震在中國海上氣田的應用[J].石油地球物理勘探，2011，46(2)：285-292.
[3] 何漢漪.地震資料在崖城13-1氣田評價中的應用(處理和解釋)[R].湛江：中海石油(中國)有限公司湛江分公司，1987.
[4] 王桂先，何漢漪.崖城13-1氣田構造研究[R].湛江：中海石油(中國)有限公司湛江分公司，1990.
[5] 駱宗強，符永磊.崖城13-1氣田氣藏描述報告[R].湛江：中海石油(中國)有限公司湛江分公司，1997.
[6] 周家雄.崖城13-1氣田地球物理研究報告[R].湛江：中海石油(中國)有限公司湛江分公司，2004.
[7] CASTAGNA J P，BATZLE M L，EASTWOOD R L.Relationships between compression-wave and shear-wave velocities in clastic silicate rocks[J].Geophysics，1985，50(4)：571-581.
(本文作者：周家雄1，2 孫月成2 1.中國地質大學(武漢)資源學院；2.中海石油(中國)有限公司湛江分公司)
