摘要：鄂爾多斯盆地靖邊氣田某集氣站天然氣壓縮機在運行過程中廠界區等效噪聲排放值達66dB(A)，超過了國家相關標準，影響了員工和周圍居民的工作、生活。通過對該壓縮機產生的噪聲進行現場監測和頻譜分析，找到了導致噪聲高的根源——主要是20Hz以下的低頻音。從生產實際出發，同時兼顧照明、通風和降溫等需要，先后采取了3項降噪措施：①在壓縮機周圍和頂部搭建半封閉式吸隔音屏障；②在消音器周圍安裝半封閉式吸隔音圍護；③給動力缸排煙管包裹保溫巖棉。復測結果顯示：該集氣站廠界區等效噪聲值低于國家標準規定的夜間排放限值55dB(A)。上述降噪方法可為其他集氣站噪聲治理提供借鑒和參考。
關鍵詞：集氣站；天然氣壓縮機；噪聲；分析；治理；靖邊氣田
天然氣壓縮機作為靖邊氣田開發后期增壓工藝的關鍵設備將被大規模應用[1]，但是天然氣壓縮機是一種強噪聲設備，運轉時將產生聲級高、低頻突出、傳播距離遠的強烈噪聲。
鄂爾多斯盆地靖邊氣田X集氣站在2008年因生產需要增設一臺型號為DPC-2803的往復式天然氣壓縮機[2]。該壓縮機在正常運行時產生的噪聲值最高可達100dB(A)，從而導致該集氣站廠界區等效噪聲排放值高達66dB(A)，超過了國家相關標準，嚴重影響了該站駐站員工和周圍居民的正常生產和生活。2009年該站結合現場實際情況，兼顧照明、通風和降溫的需要，通過對壓縮機區噪聲源加裝半封閉式吸隔音設施進行了噪聲治理。
1 噪聲分析

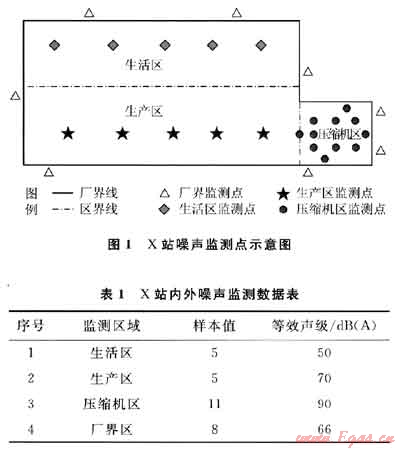

為了了解X站噪聲情況，按照《工業企業廠界環境噪聲排放標準(GB 1248—2008)》要求，在該站內外選取了29個監測點并采用TES1350A聲級計進行噪聲值檢測，監測點選取見圖1，各監測點檢測數據見表1。
從監測數據可見，X站壓縮機運行時其廠界周圍等效聲級高達66dB(A)，遠遠超過《工業企業廠界環境噪聲排放標準(GB 1248—2008)》中規定的3類聲環境功能區的噪聲排放限制：晝間為65dB(A)，夜間為55dB(A)。
為了進一步給X站開展降噪工作提供依據，在該站噪聲值最高的壓縮機區周圍選取了20個監測點，采用雙通道數據采集器或頻譜分析儀對噪聲聲源的頻譜進行了檢測和分析。從聲源頻譜分析圖可看出，造成X站高噪聲的聲源主要是壓縮機運行時產生的低頻音，特別是20Hz以下的聲音，其噪聲值可高達100dB(A)。這種聲音由于具有頻率低、波長短、傳播遠的特點。因此傳播距離遠，受影響范圍大且難以治理，傳播途徑主要以輻射為主[3]。
2 噪聲治理目標及方法
2.1 治理目標
根據《聲環境質量標準(GB 3096—2008)》和《工業企業廠界環境噪聲排放標準(GB 1248—2008)》，X站的噪聲治理目標達到國家3類聲環境功能區排放標準即可，但是由于集氣站壓縮機在夜間也需要運行。因此X站噪聲治理的最終目標值應達到夜間噪聲排放標準：即廠界處噪聲排放限值為55dB(A)。
2.2 降噪方法
一般來說，降低噪聲的主要方法就是對形成該噪聲系統的3大要素進行削減和控制，即控制噪聲源、阻礙噪聲傳播途徑和對受音者采取防護措施。X站實際情況是：來自于往復式天然氣壓縮機固有的噪聲源現場無法控制或削減，而防護措施至多可配備給駐站的一線員工，而無法配備給周圍居民。因此只能采取阻礙噪聲傳播途徑的方法進行降噪處理。
阻礙噪聲傳播途徑的方法主要有遠離噪聲源、建立吸隔聲屏障和改變噪聲傳播方向3種方法，根據現場實際情況，X站只能采取以在壓縮機周圍建立吸隔聲屏障為主，以適當改變噪聲傳播方向為輔的綜合治理方案。
3 噪聲治理方案
3.1 壓縮機外圍加裝隔音屏障
按照《石油天然氣工程設計防火規范(GB 50183—2004)》，結合X站壓縮機區現場情況，首先在壓縮機四周搭建5.5m高的簡易鋼柱結構，然后在簡易鋼構支架上拼裝成型的A級不燃、隔聲功能好且易于拆裝維護的金屬屏障板。
在安裝隔音屏障時，考慮到壓縮機房治理后可能遇到的問題，先后采取了4項措施：①為了保證治理后壓縮機房的室內照明，在東側、南側和北側隔音屏障2.5m高處共安裝了4扇3.0m×1.0m隔聲窗；②為了方便壓縮機后期維修，在西側隔音屏障留有1個3.9m×3.9m隔音大門；③為了方便員工日常操作和壓縮機房內出現險情時逃生，分別在東側和西側隔音屏障上留有1個2.0m×1.0m的小門；④為了不影響壓縮機空冷器的進風，在空冷器進風口正對位置垂直于隔音屏障安裝了1組規格為2.85m×2.0m×0.4m、間隔為0.4m的柵欄式吸隔聲屏障作為進風消聲器。
3.2 壓縮機頂棚安裝吸聲板
為了降低壓縮機頂棚與四周隔音屏障形成的空間內的混響噪聲及其向外的輻射聲能，根據聲源噪聲頻率特性，結合X站壓縮機頂棚彩鋼屋面結構，在整個頂棚安裝了由型鋼龍骨+高效吸聲棉+穿孔吸聲板組成的平面式吸音設施[4]。
另外，按照通過提高噪聲傳播位置、改變噪聲傳播方向也可降低噪聲的思路，同時兼顧壓縮機房內的采光、通風和散熱[5]，將壓縮機頂棚吸聲板和四周隔音屏障建造成為半封閉式，即頂棚吸聲板比四周隔音屏障高出0.5m。
3.3 壓縮機消聲器加裝吸隔音圍護
X站壓縮機動力缸排煙筒出口雖然安裝了消聲器，但由于設計或安裝偏差的影響，導致該處排出的高溫高壓廢氣噪聲值在90dB(A)左右，再由于消聲器內部的振動激發結構，使消聲器在使用過程中會產生二次噪聲。經現場勘測并結合現有消聲器情況，采取了2項降噪措施：①在原消聲器四周安裝比消聲器出口高1.7m具有隔熱功能的吸隔音圍護；②將消聲器吸隔音圍護下部設計成半封閉狀態，即在消聲器吸隔音同護與壓縮機周同隔音屏障重疊一面圍護下留有1個2.0m×1.8m的缺口。
以上2項措施使消聲器內高分貝噪聲從3個方面得到降低：①四周吸隔音圍護本身可吸收一部分噪聲；②通過改變噪聲傳播方向降低噪聲，即四周密閉上面開口的吸隔音圍護使消聲器內剩余噪聲集中排向8.0m高的大氣中；③下部的半封閉設計既防止了聲壓對圍護結構造成的沖擊，又可使消聲器內部分噪聲擴散到整個壓縮機棚內，使其強度降低，同時被壓縮機四周和頂部吸隔音設施再次進行消聲。
3.4 改進措施
X站噪聲治理結束后，該站駐站員工和周圍居民的工作和生活環境有了明顯改善，但在駐站員工發現壓縮機棚內噪聲仍較大，尤其是壓縮機動力缸3根排煙管處噪聲很大，直接影響員工對動力缸的日常操作和維護。為此，X站結合氣田日常生產用料情況，采用具有一定的吸音功能的保溫巖棉對3個動力缸排煙道進行了包裹處理。應用結果表明，采用保溫巖棉管包裹動力缸排煙管，不但在一定程度上降低了該處噪聲強度，而且降低了動力缸處操作平臺處的環境溫度。
4 治理效果

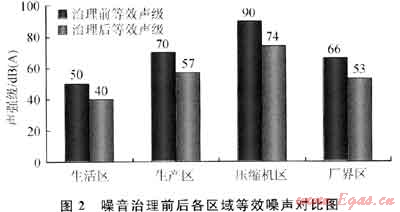

X站壓縮機噪聲治理結束后，采用與前面相同的儀器和方法在原來的29個監測點對該站周圍噪聲進行了復測，監測結果統計情況見圖2。
從圖2可以看出，X站壓縮機所產生的噪聲值經治理后明顯降低，其中廠界區和生活區的噪聲值都在55dB(A)以下，達到了國家3類聲環境功能區的夜間排放標準。
5 結論
1) 采用吸隔音材料在壓縮機四周和頂棚搭建半封閉式吸隔音房，不但可有效降低壓縮機產生的噪聲，還滿足壓縮機正常的通風散熱要求。
2) 對壓縮機消聲器加裝半封閉式隔音圍護，不但有效降低了消音器處的噪聲，還緩沖了聲壓對圍護的沖擊。
3) 采取給壓縮機動力缸排煙管包裹巖棉不但可降低此處的噪聲強度，還可使動力缸操作平臺處環境溫度得以降低。
4) 該集氣站噪音治理的成功實施，為氣田后期開展增壓工藝的集氣站的降噪工作提供了借鑒和參考。
參考文獻
[1] 尚萬寧.適合靖邊氣田特點的集氣站增壓工藝探討[J].天然氣工業，2007，27(2)：98-100.
[2] 劉子兵，張文超，林亮，等.長慶氣區榆林氣田南區地下儲氣庫建設地面工藝[J].天然氣工業，2010，30(8)：76-78.
[3] 李吉，張麗.鍋爐房降噪節能的研究與實踐[J].噪聲與振動控制，2009，29(5)：176-178.
[4] 馬愛英，郭懷勇.聲屏障聲學性能檢測與結果分析[J].噪聲與振動控制，2009，29(5)：144-147.
[5] 曹澤仁，楊群勇.大型空壓機噪聲治理及效果評價[J].工業衛生與職業病，2004，30(6)：373-374.
(本文作者：陳小飛1，2 華忠志2 梁寧濤2 康中成2 姜慶波2 王紅梅2 1.西安石油大學；2.中國石油長慶油田公司第一采氣廠)
