吸收式熱泵供熱系統的應用及經濟性分析

摘 要

摘要：探討了溴化鋰吸收式熱泵的工作原理。結合工程實例，比較了區域鍋爐房供熱系統與吸收式熱泵供熱系統的經濟性，后者的經濟性較優。吸收式熱泵供熱系統除具有良好的經濟性外，還
摘要：探討了溴化鋰吸收式熱泵的工作原理。結合工程實例，比較了區域鍋爐房供熱系統與吸收式熱泵供熱系統的經濟性，后者的經濟性較優。吸收式熱泵供熱系統除具有良好的經濟性外，還具有良好的環境友好性。
關鍵詞：吸收式熱泵；集中供熱；工作原理；經濟性分析
Application of Heat-supply System with Absorption-type Heat Pump and Its Economic Analysis
JIN Shu-mei
Abstract：The operating principle of lithium-bromide absorption-type heat pump is discussed. Combined with an engineering example，the economic efficiencies of heat-supply system based upon heating plant with heat-supply system based upon absorption-type heat pump are compared，in addition to good economic efficiency，the heat-supply system based upon absorption-type heat pump has a good environmental friendliness.
Key words：absorption-type heat pump；centralized heat-supply；operating principle；economic analysis
1 概述
    隨著國家節能減排力度的不斷加大，工業余熱的利用日益得到關注，熱泵技術的發展為工業余熱利用創造了條件。本文以某石化公司余熱利用工程為例，介紹吸收式熱泵工作原理及其提取工業余熱用于集中供熱的經濟性。
    某石化公司在催化、裂化、加氫、蒸餾等生產過程中產生大量的熱，并通過循環冷卻水帶入機力通風塔群散發到大氣中。采集數據表明，冬季冷卻水流量為8500t/h，冷卻塔進、出水溫分別為34、28℃，蘊含的熱功率達到59.3MW。該石化公司附近有建筑面積為161×104m2的新建居住建筑，全部為節能型住宅，采用地板輻射供暖系統，設計供暖熱指標為50W/m2，該指標已經包含各種熱損失在內，供、回水溫度為65、50℃。
2 吸收式熱泵工作原理

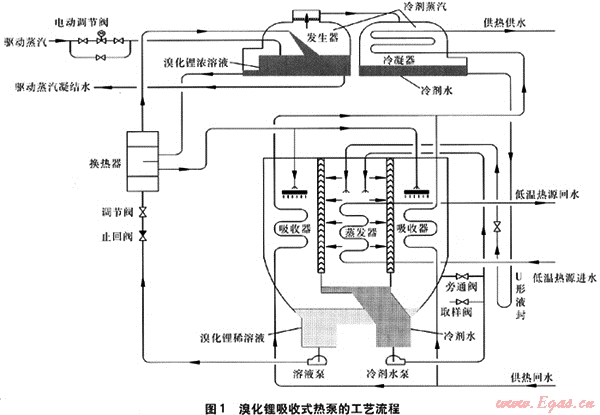

溴化鋰吸收式熱泵機組是一種以高溫?zé)嵩?蒸汽、高溫?zé)崴?、燃油、燃?xì)?為驅動熱源，溴化鋰溶液為吸收劑、水為制冷劑，利用水的閃蒸吸熱，回收利用低溫?zé)嵩吹臒崮?，提供目?biāo)工藝所需要的熱量，實現從低溫向高溫輸送熱能的設備。溴化鋰吸收式熱泵的工藝流程見圖1。

    溴化鋰吸收式熱泵機組主要由吸收器、發生器、冷凝器、蒸發器4部分組成。從吸收器出來的溴化鋰稀溶液通過溶液泵升壓流經換熱器時被發生器出來的高溫溴化鋰濃溶液加熱，然后進入發生器，在發生器中被驅動蒸汽加熱至沸騰，其中的水分逐漸蒸發，溴化鋰稀溶液濃度不斷提高變成濃溶液，冷劑蒸汽被送往冷凝器。
    發生器出來的冷劑蒸汽經擋液板將夾雜的液滴分離后進入冷凝器，在冷凝器中與供熱供水換熱，冷劑蒸汽凝結成冷劑水。積聚在冷凝器下部的冷劑水經U形液封噴入蒸發器內，U形液封可防止冷凝器中的蒸汽直接進入蒸發器。
冷劑水進入蒸發器后，由于壓力降低首先閃蒸出部分低壓冷劑蒸汽。由于蒸發器采用噴淋式換熱器，噴淋量要比蒸發量大許多倍，因此大部分冷劑水聚集在蒸發器的水盤內，然后由冷劑水泵升壓后送入蒸發器的噴淋管中，經噴嘴噴淋到管簇外表面上。在吸取了流過管簇內的低溫?zé)嵩催M(jìn)水的熱量后，蒸發成低壓冷劑蒸汽。低壓冷劑蒸汽經擋液板將夾雜的液滴分離后進入吸收器，被均勻噴淋在吸收器管簇外表的溴化鋰濃溶液吸收，形成溴化鋰稀溶液，稀溶液聚集在吸收器底部，再由溶液泵送到發生器，如此循環。
供熱回水在流經吸收器管簇時吸收了低壓冷劑蒸汽攜帶的熱量，從而保證了吸收過程的不斷進行，同時供熱回水的溫度得到提升，并在流經冷凝器管簇時被冷劑蒸汽進一步加熱，達到設計要求溫度后經熱網循環泵送至各熱力站。低溫?zé)嵩催M(jìn)水在蒸發器管簇內流過時，熱量被管外的冷劑水閃蒸時帶走，溫度降低。供熱介質不但吸收了驅動蒸汽的熱量，而且通過熱泵帶走了低溫?zé)嵩吹牟糠譄崃?，這也是溴化鋰吸收式熱泵供熱節能的主要原因之一。
熱泵的效率一般用能效比衡量，能效比越高系統的節能性越好。吸收式熱泵的能效比一般為1.6～2.0。因此，在有蒸汽熱源覆蓋的工業區，利用蒸汽驅動溴化鋰吸收式熱泵提取工業余熱并提高其品質，可實施對周邊用戶的供熱。
3 供熱方案
    ① 方案1
    方案1為溴化鋰吸收式熱泵供熱系統。采用1.0MPa、320℃的蒸汽作為驅動蒸汽，低溫?zé)嵩慈∽栽撌镜墓I(yè)余熱。溴化鋰吸收式熱泵供熱系統采用自動控制，能效比為1.9。
    按照161×104m2供熱規模設計計算，總熱負荷為80.5MW，據此選取制熱能力為14MW的溴化鋰吸收式熱泵6臺，總供熱能力為84MW，熱泵機房占地面積為2500m2。低溫?zé)嵩垂┗厮艿酪?guī)格為DN 800mm，折算成單線長度為2.2km。一級管網管道規格為DN 700mm，折算成單線長度為4.3km。驅動蒸汽管道規格為DN 500mm，長度為2.6km。供熱系統補水裝置的補水能力為130t/h，人員配置總數量為17人。
    ② 方案2
    方案2為傳統的區域供熱鍋爐房供熱系統。鍋爐房選址于用戶中心區域附近，占地面積為5000m2。選擇3臺29MW的鏈條爐排熱水鍋爐，總供熱能力為87MW。3臺鍋爐共用一根煙囪，煙囪高度為90m，選取電除塵器及雙堿法的除塵脫硫工藝。燃煤采用汽車運輸方式，配套儲煤場容量為5000t。鍋爐房至各熱力站一級管網折算成單線長度約3km，配套建設補水能力為130t/h的補水裝置，人員配置總數量為50人。
4 經濟性分析
   ① 方案的基本價格
   方案的基本價格見表1。維護費用按固定資產原值的3%計取，折舊年限為14年。
表1 基本價格
項 目
價格
備注
蒸汽
66元/t
—
電
0.463元/(kW·h)
不含稅
水
4元/t
不含稅
燃煤
800元/t
低位發熱量為23.4MJ/kg
征地費
450元/m2
—
人員工資及福利
5.43×104元/(人·a)
福利按工資的40%計取
人員管理費用
3×104元/(人·a)
—
熱價
27.5元/m2
不含稅，供至熱力站價格
   ② 方案經濟性分析
   經濟性分析的對象為熱源、一級管網，不涉及小區熱力站、二級管網。兩種方案的經濟性比較見表2。由表2可知，方案1的總造價為11530×104元，遠高于方案2。主要原因在于吸收式熱泵設備造價較高，但隨著熱泵市場化進程的深入，造價將逐漸降低。在投入運營之后，兩種方案在年收入相等的情況下，由于運行成本差異較大，導致年利潤明顯不同。方案1的年利潤為2084.5×104元，方案2卻每年虧損92.7×104元。方案1的靜態回收期為3.97年，年投資利稅率為18.08%，這兩項指標均優于供熱行業的平均水平，因此方案1是可行的。方案2由于運營虧損，項目投資無法預期回收，因此該方案是不可行的。
表2 兩種方案的經濟性比較
經濟性指標
方案1
方案2
總造fir/元
11 530×104
4900×104
年運行成本
年燃煤費用/(元·a-1)
—
3200×104
年蒸汽費用/(元·a-1)
712.8×104
—
年電費用/(元·a-1)
129.9×104
214.2×104
年補水費用/(元·a-1)
187.5×104
187.5×104
年人員工資及福利/(元·a-1)
92.3×104
271.5×104
年人員管理費用/(元·a-1)
51×104
150×104
年維護費用/(元·a-1)
345.9×104
147.0×104
年折舊費用/(元·a-1)
823.6×104
350.6×104
年運行成本合計/(元·a-1)
2343.0×104
4520.2×104
年收/k/(元·a-1)
4427.5×104
4427.5×104
年利潤/(元·a-1)
2084.5×104
-92.7×104
靜態投資回收期/a
3.97
19.04
年投資利稅率/%
18.08
-1.89
5 結論
    ① 吸收式熱泵提取工業余熱的供熱方式經濟性較好，單位供熱面積運行成本不足15元/m2，處于贏利狀態。區域供熱鍋爐房供熱系統的單位供熱面積運行成本約28元/m2，正常運行已經虧損。
    ② 吸收式熱泵供熱系統具有良好的節能減排效果，屬于國家政策支持的節能減排項目，根據相關文件規定，單位供熱面積可獲得國家財政35元/m2的資金補貼。另外，按《京都議定書》規定，采用工業余熱利用方案減排的二氧化碳可以通過清潔發展機制(Clean Development Mechanism，CDM)向發達國家轉讓，單位質量二氧化碳可獲8歐元/t的補償。在進行兩種方案的經濟比較時，未計入上述兩項補貼因素的影響，否則吸收式熱泵供熱系統的經濟效益更加明顯。
    ③ 吸收式熱泵供熱方式具有傳統區域供熱鍋爐房不可比擬的優越性，因此會越來越受到社會的重視并不斷推向?qū)嵤?。但是，吸收式熱泵供熱系統造價較高，在一定程度限制了其推廣應用。

(本文作者：金樹梅 中油遼河工程有限公司 遼寧盤錦 124010)
