淺談變頻器在燃?xì)庀到y(tǒng)中的應用

摘 要

摘要：本文對鞍山市燃?xì)庀到y(tǒng)中變頻器的應用情況進行了總結，為現有燃?xì)庀到y(tǒng)調速控制改造提供了參考和依據。關鍵詞：變壓器；負載率1 引言 在節能降耗日益重要的今天，無論從國家大
摘要：本文對鞍山市燃?xì)庀到y(tǒng)中變頻器的應用情況進行了總結，為現有燃?xì)庀到y(tǒng)調速控制改造提供了參考和依據。
關鍵詞：變壓器；負載率
1 引言
    在節能降耗日益重要的今天，無論從國家大力提倡企業降低資源的消耗，還是從企業自身經濟利益及其發展的角度講，節能降耗都是企業的當務之急。調速技術在各行各業的應用帶來的節能效果是明顯的[1～3]，在燃?xì)夤?yīng)系統中主要耗電設備是燃?xì)廨斔皖愒O(shè)備(如燃?xì)鈮嚎s機和燃?xì)夤娘L(fēng)機)與燃?xì)鉂穹摿騼艋O(shè)備(如溶液泵和空氣壓縮機)，對其進行變頻節能改造是企業的重中之重。
2 變頻調節轉速的功耗分析
    在各類負載中，以流體(氣體或液體)的流量作為控制對象的機械占有相當大的比例，例如：風機、水泵、壓縮機等等。改變流量的方法一般有兩種：電動機的轉速恒定，調節閥門(或風門)的開度；閥門(或風門)的開度恒定，調節電動機的轉速。在被控流量相同的情況下，兩種方法的耗用功率是很不一樣的。
(1) 水泵系統調節流量的方法比較
    見圖1，當閥門全部打開時，供水系統的阻力特性是曲線1；額定轉速時，泵的揚程特性是曲線2。這時，供水系統的工作點為A點；流量為QA；揚程為HA；電動機的軸功率與面積0QAAHA成正比。
    要使流量減少為QB，主要的調節方法有兩種：
    ① 轉速不變、將閥門關小，這時阻力特性如曲線3所示，工作點上移至B點；流量為QB；揚程為HB；電動機的軸功率與面積0QBBHB成正比。
    ② 閥門的開度不變，降低轉速這時揚程特性曲線如曲線4所示，工作點移至C點；流量仍為QB；但揚程為HC；電動機的軸功率與面積0QCCHC成正比。
對比以上兩種方法，可以十分明顯地看出，采用調節轉速的方法來調節流量，電動機所需要的功率將大大減少，因而是一種能夠顯著節約能源的方法。


    (2) 風機系統調節流量功耗比較分析
    由流體力學可知，風量Q與轉速n的一次方成正比，風壓H與轉速n的平方成正比，軸功率Ps與轉速n的三次方成正比。當所需風量減少風機轉速降低時，其功率按轉速的三次方下降，如所需風量為額定風量的80%，則轉速也下降為額
    定轉速的80%，而軸功率下降為額定功率的從事燃?xì)夤こ淘O(shè)計、管理及相關研究工作。51.2%，當所需風量為額定風量的50%時，軸功率可以下降為額定功率的12.5%。
    當然，轉速降低時，效率也會有所降低，同時還應考慮控制裝置附加損耗，即便如此，這種方法的節電效果也是非?？捎^的。綜合以上分析可以看出變頻調速是節能方式的最佳選擇。
3 變頻器在燃?xì)馍a(chǎn)中的使用
    鞍山燃?xì)饪偣久磕晗碾娏窟_(dá)4.2×106kWh，其主要耗電設備是燃?xì)廨斔皖愒O(shè)備(如燃?xì)鈮嚎s機和燃?xì)夤娘L(fēng)機)與燃?xì)鉂穹摿騼艋O(shè)備(如溶液泵和空氣壓縮機)?？梢钥闯鲋饕碾娫O(shè)備都是風機和泵類，采取變頻調速節能技術進行控制其節能效果非常明顯。結合實際情況，選擇變頻器兩種控制方式，一是對供氣設備用變頻器做閉環調節保持市街管網的壓力恒定；二是對燃?xì)鉂穹摿騼艋瞄_環控制利用變頻器的無極調速功能。
(1) 變頻調速恒壓系統的基本配置

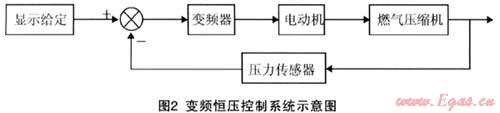

    鞍山燃?xì)饪偣臼褂米冾l調速恒壓系統是用在燃?xì)獾妮斔停暂敵鰤毫ψ鳛榭刂茖ο?，見圖2。由顯示設定控制器輸出控制信號接至變頻器，變頻器輸出控制電動機的工作頻率，由壓力傳感器取出信號接至變頻器，利用變頻器白帶的內部PID調節器，與預置的壓力給定信號相比較后，經PID調節控制改變電動機的轉速。


    變頻器采用西門子公司的MM4系列變頻器，壓力變送器采用本質安全型，顯示給定器是集顯示現場實際壓力和設定壓力為一體的裝置。其工作方式是先將顯示給定器的量程設定成與變送器的量程一致，通過改變設定壓力，輸出與之相應的標準信號，變頻器接收該信號并與變送器的信號相比較進行PI控制。
(2) 變頻調速恒壓系統在燃?xì)夤庵械膽?yīng)用
    鞍山燃?xì)饪偣旧侥瞎庹竟?yīng)鞍鋼東鞍山燒結廠有一條專用供氣線，在未使用變頻器時使用的是30kW的羅茨鼓風機供氣，當需要壓力調節時工人去開閉旁通閥調節壓力，由于時間具有不確定性，加大了工人的勞動強度，同時由于該設備連續運行且距離居民住宅較近，在夏天半夜時的噪音很大，經常有居民投訴。為此，鞍山燃?xì)饪偣緵Q定使用變頻器恒壓控制來保證供氣壓力穩定，對于噪音的解決辦法，考慮選用大的羅茨鼓風機，通過大幅度降低轉速來實現噪音的降低，但選用大的羅茨鼓風機同時又要從運行費用方面進行分析。為此在改造之前，鞍山燃?xì)饪偣緦υ?0kW的羅茨鼓風機進行了耗電量分析，發現實際耗電量為17.5kWh。變頻恒壓改造鞍山燃?xì)饪偣具x用的是90kW的羅茨鼓風機，調節器安裝在操作室內，職工根據調度指令設定壓力。無論燒結廠用氣量如何變化，均能實現壓力的恒定，極大減輕了職工的勞動強度。變頻器的實際輸出頻率僅為17.6Hz，經實際測量使用變頻器控制的90kW羅茨鼓風機的實際耗電量儀為18.5kWh。改造后無論是在供氣工藝、噪音控制、耗電等方面均達到了理想效果。對交流電動機轉速進行變頻調節，除具有顯著的節能作用、調速性能之外，還能保護附屬電氣設備，減小電機啟動時造成的機械沖擊，是理想的節能和控制裝置。
(3) 變頻節能改造在濕法脫硫系統中的應用
    在濕法脫硫系統采用開環控制，在滿足生產的前提下調節變頻器輸出頻率，實際頻率為溶液泵是40.5Hz、空壓機是45Hz。濕法脫硫系統是長期連續運行設備，其節能效果相當明顯，耗電量降低了20%左右。
4 變頻器在燃?xì)馍a(chǎn)使用中的綜合效益分析
(1) 提高變壓器的負載率
    電動機直接啟動時電流是額定電流的6～7倍，由于啟動電流大對供電容量有較高要求。當由變壓器進行供電時，單臺電機的容量不能超過變壓器容量的1/3；當由柴油發電機進行供電時，單臺電機的容量不能超過發電機容量的1/4。這也造成供電容量大于設備容量之和較多的情況出現，使得基本電費增加，同時也限制了供氣工藝的改造，不能選用更大電動機容量的設備。當使用變頻器控制電動機時，啟動電流為額定電流以下，這樣在供電容量不變的情況下，可以選用更大的電動機。如鞍山燃?xì)饪偣捐F西供氣站是1997年改建，供電容量為800kVA，由2臺400kVA變壓器并列運行，主要供氣設備功率為2臺160kW和1臺90kW羅茨鼓風機，實際變壓器負載率為60%左右。隨著用氣量增加原有供氣能力已不能滿足需要，需要更新為兩臺250kW的羅茨鼓風機，按照以前的控制方式需要對用電容量進行增容，就需更換成2臺630kVA變壓器，會造成較大的投資。當利用變頻器控制后，考慮到使用變頻器啟動電機時啟動電流是在額定電流以下，就不用對用電容量進行增容，進而節約資金。為此2008年增加變頻系統。用兩臺250kW的變頻器帶動羅茨鼓風機供氣，仍然用原有的2臺400kVA變壓器并列運行供電，實現了在不增容的前提下提升供氣能力，現在變壓器負載率為80%左右。
(2) 在天然氣供應的應急保證
    鞍山市焦?fàn)t氣與天然氣的供應工藝上有區別，焦?fàn)t氣供應由4個儲配站實現環網狀供應，天然氣是單獨儲配站支線供應，這樣就對天然氣的供應提出了更高的要求，一旦電網停電就會造成無法供氣的局面。隨著變頻器推廣應用，能否使用發電機帶動供氣鼓風機運行。天然氣儲配站配備有1臺120kVA的柴油發電機，是作為保證儲罐正常運行的后備電源供應，而天然氣的羅茨鼓風機是160kW，按常理用120kVA的柴油發電機是決不可能帶動的，但考慮到使用變頻器時電機啟動電流是在額定電流以下，并且羅茨鼓風機屬于輕載負荷，故此存在這種可能性。首先，測量電機啟動電流，用變頻器帶動的160kW電機啟動電流為160A，低于發電機的額定電流180A，故此認為可以進行一下試驗。經過試驗，120kVA的柴油發電機可以帶動160kW的羅茨鼓風機進行供氣。但這種情況旨在維持市街管網的基本壓力，無法滿足供氣設備滿負荷運行。
5 結束語
    通過使用變頻器后，鞍山燃?xì)夤镜目偤碾娏肯陆盗?5%左右；實現了全自動控制大大降低了操作人員的勞動強度，減少了設備啟停時的電流和機械沖擊，延長了設備機組的使用壽命，取得了良好的經濟效益。使用變頻器啟動電機時利用啟動電流在額定電流以下的特性，實現了在不增容的前提下提升供氣能力，提高了變壓器的負載率，并利用該特性提高了天然氣供氣的可靠性。
參考文獻：
[1] 變頻器在油田生產中的應用[J].石油石化節能，2009，20(4)：13-14.
[2] 淺談變頻器在焙燒多功能天車的應用[J].2009.3：22-23，7.
[3] 供水系統調速控制改造能耗比較研究[J].科技信息，2009.26：90-91.

(本文作者：馬瑛超1 劉延智2 譚洪艷3 1.鞍山市燃?xì)饪偣?遼寧鞍山 114002：2.西安秦華天然氣有限公司 陜西西安 710075：3.遼寧科技大學資源與土木工程學院 遼寧鞍山 114051)
