摘要：采用實驗方法對螺旋管換熱器對流傳熱系數進行了測定，利用Fluent軟件對螺旋管周圍溫度場進行了數值模擬。在實驗條件下，水-水螺旋管傳熱系數的范圍為：自然對流情況下350～550W/(m2·K)、強制對流(攪拌)情況下400～730W/(m2·K)。Fluent軟件模型能基本反映溫度場的實際情況，模擬結果與實驗結果基本吻合。
關鍵詞：螺旋管；傳熱系數；溫度場；Fluent軟件；模擬
Experimental Research on Heat Transfer Coefficient of Spiral Tube and Numerical Simulation of Temperature Field
CHEN Zhi-guang，QIN Chao-kui，DAI Wan-neng
Abstract：The convective heat transfer coefficient of spiral tube heat exchanger is measured by experimental method，and the numerical simulation of temperature field around the spiral tube is carried out by Fluent software. Under the experimental condition，the range of water-water heat transfer coefficient of spiral tube heat exchanger is 350 to 550W/(m2·K)in natural convection case and 400 to 730W/(m2·K)in forced convection case(stirring).The Fluent software model can basically reflect the actual situation of temperature field. The simulation result basically accords with the experimental result.
Key words：spiral tube；heat transfer coefficient；temperature field；Fluent software；simulation
螺旋管換熱器具有結構簡單、傳熱系數高等優點，其優越的結構特性和高效的換熱效率，使其在熱力、化工、石油及核工業等領域得到了廣泛應用。其彈簧狀結構避免了因溫度的變化而引起溫差應力，但也帶來了計算和設計上的復雜。在工程應用中，由于工藝要求，往往需將流體加熱至規定的溫度范圍，傳熱是其中的基本單元操作。螺旋管換熱器的傳熱過程為流體流過固體表面發生對流、導熱傳熱聯合作用的傳熱過程[1～3]，有必要對螺旋管的傳熱系數進行研究。本文通過實驗和模擬手段對水-水螺旋管換熱器的傳熱系數進行實驗計算，對其周圍溫度場進行數值模擬。
1 傳熱系數的理論計算
換熱器穩態傳熱的基本方程為[4～6]：
Ф=KA△tm
式中Ф——熱流量，W
K——傳熱系數，W/(m2·K)
A——換熱器的換熱面積，m2
△tm——換熱器的對數平均溫差，℃
螺旋管換熱器傳熱系數的計算式為：
式中ho——螺旋管外側表面?zhèn)鳠嵯禂?shù)，W/(m2·K)
hi——螺旋管內側表面?zhèn)鳠嵯禂?shù)，W/(m2·K)
Ao——螺旋管外表面積，m2
Ai——螺旋管內表面積，m2
Ro——螺旋管外側污垢熱阻，(m2·K)/W
Ri——螺旋管內側污垢熱阻，(m2·K)/W
δ——螺旋管壁厚，m
λ——螺旋管壁熱導率，W/(m·K)
Am——螺旋管平均傳熱面積，m2
通?？筛鶕?jù)經驗公式計算ho、hi，但適用于螺旋管的經驗公式不多，且具有較大的不準確度。
2 實驗部分
2.1 實驗裝置
采用螺旋管對水池內的水進行加熱，螺旋管中間裝有攪拌器，可模擬強制對流。圓柱形水池容積為2m3，高度為1.5m，外壁采用50mm厚XPS(擠塑聚苯乙烯)板進行絕熱。螺旋管換熱器相關尺寸：螺旋管管外徑為20mm，螺旋圈中心直徑為300mm、螺旋管管圈數為14.5，螺旋管總長度為14.13m，螺旋管采用不銹鋼制作，壁厚為2mm。
為精確測定池內溫度分布情況，池內共布置9支銅康銅熱電偶。分3層每層3支均勻布置，分別位于距頂部600、900、1200mm處，每層3支熱電偶分別距水池壁面150、250、400mm。螺旋管進出口各設置一只熱電偶，在進口安裝渦輪流量計對螺旋管內水流量進行計量。溫度、流量采用組態軟件進行監控，可以進行實時顯示和儲存。
2.2 計算設定及原理
根據實際情況對計算進行簡化：水池壁面認為絕熱；傳熱沿螺旋管長度方向不斷進行，并隨著換熱時間的加長傳熱系數不斷變化，傳熱系數是一個空間上和時間上瞬時變化的物理量，傳熱系數的評價基于換熱效果的整體評價，是在計算時間點上換熱區域內的平均值；計算過程中認為水池內溫度均勻分布，水溫為池內設置熱電偶的平均值；采用鋼質螺旋管，且螺旋管為新制造，可忽略污垢熱阻影響。
螺旋管放熱量多，的計算式為：
Фr=cpqm(t1-t2) (3)
式中Фr——螺旋管放熱量，W
cp——水的比定壓熱容，J/(kg·K)
qm——螺旋管內熱水的質量流量，kg/s
t1、t2——螺旋管熱水進、出口溫度，℃
根據能量守恒原理，式(1)與式(3)相等，聯立可求得螺旋管的傳熱系數。
2.3 實驗數據及傳熱系數的計算
螺旋管內熱水流速為0.51m/s，進口溫度保持在46℃。根據設定參數在實驗室進行了相關實驗，并計算傳熱系數。2008年7月9日的第2次實驗采用強制對流傳熱，攪拌器的轉速為100min-1，其他實驗為自然對流傳熱。實驗數據見表1。
表1 實驗數據
|
實驗日期
|
換熱時間
|
螺旋管出口水溫/℃
|
水池溫度/℃
|
|
2008年6月20日
|
13:38—14:36
|
34.1～38.3
|
24.4～28.9
|
|
2008年7月1日
|
12:47—14:44
|
31.9～38.1
|
21.6～29.1
|
|
2008年7月9日
|
11:21—12:17
|
32.5～39.7
|
28.7～32.1
|
|
2008年7月9日
|
14:30—15:27
|
32.8～39.5
|
28.5～32.1
|

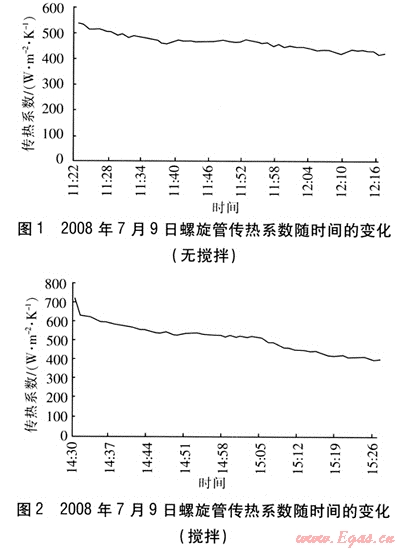

螺旋管傳熱系數隨時間的變化見圖1～2。
由實驗數據可知，在設定實驗條件下，水-水螺旋管傳熱系數的范圍為：自然對流情況下350～550W/(m2·K)，強制對流(攪拌)情況下400～730W/ (m2·K)。由實驗數據分析可知，隨著加熱的進行，螺旋管內外換熱溫差逐步減小，傳熱系數逐步降低。攪拌能增強換熱效果。自然對流情況下，水池內溫度分層現象嚴重，在未攪拌的情況下，加熱1h后，距水池頂部600mm與距頂部1200mm的平均水溫相差8℃左右，隨著攪拌的加強，溫度分層現象得到緩解。
3 溫度場數值模擬
① Fluent軟件簡介
Fluent軟件是目前功能全面、適用性較強、國內使用廣泛的CFD軟件之一?？捎糜谀M從不可壓縮到高度可壓縮范圍內的復雜流體流動，靈活的非結構化網格和基于解的自適應網格技術及成熟的物理模型，使Fluent軟件在層流、湍流、傳熱、相變、化學反應、多相流、旋轉機械、動變形網格、噪聲、材料加工、燃料電池等方面得到廣泛應用[7]。
② 模型的建立
根據自然對流實驗條件進行模型建立和網格劃分，由于螺旋管結構的特殊性，給建模帶來一定困難，計算量也很大。針對特殊情況，采用三維畫圖軟件進行模型建立，導入GAMBIT進行網格劃分，在網格劃分過程中，采用局部加密和設置旋轉區域的方法最終實現計算[8、9]。
③ 模擬結果及分析
螺旋管內水流隨著流動方向溫度逐步降低，進出口具有12℃左右溫差。水池內水溫隨著加熱的進行逐步升高，豎直截面上溫度分布具有明顯的分層現象，底部溫度較低，頂部溫度較高。在螺旋管未達到的深度，水溫幾乎沒有變化。在同一截面上，隨著與螺旋管距離的增大水溫略有降低，但差別不明顯，約1℃。距水池頂部600、900、1200mm截面平均溫度的模擬結果與實驗結果對比見表2。計算模型得到的溫度分布結果與實驗基本吻合，可利用軟件模擬計算對實驗過程進行簡化，進一步分析水池內溫度分布情況和加熱效果。
表2 水池不同截面平均溫度的模擬與實驗結果對比
|
距水池頂部距離/mm
|
600
|
900
|
1200
|
|
模擬結果/℃
|
26.14
|
26.24
|
21.32
|
|
實驗結果/℃
|
26.42
|
25.52
|
21.26
|
4 結論
① 在實驗條件下，水-水螺旋管傳熱系數的范圍為：自然對流情況下350～550W/(m2·K)，強制對流(攪拌)情況下400～730W/(m2·K)。傳熱系數隨著管內外傳熱溫差的減少而減小，隨著攪拌的加強而增大。
② 由傳熱系數計算式可知，傳熱系數與換熱器面積、換熱溫差、管內外流體的流動情況等多種因素有關，實驗數據也充分說明了這一點。目前，尚沒有精確計算螺旋管傳熱系數的計算公式，需進一步進行研究。
③ 建立的Fluent軟件模型能反映溫度場的實際情況，溫度分布的模擬結果與實驗基本吻合。這種數值模擬和物理實驗相結合的方法可以為實驗提供幫助和指導，應進行進一步研究。
參考文獻：
[1] 朱建國，仇性啟.螺旋管技術研究[J].工業加熱，2004，(1)：13-17.
[2] 李隆鍵，辛明道，崔文智.三維內肋螺旋管內強化換熱實驗[J].熱能動力工程，2004，(3)：270-273.
[3] 楊偉.正交橢圓螺旋盤管換熱器的總傳熱系數[J].黑龍江科技學院學報，2005，(5)：288-290.
[4] 朱聘冠.換熱器原理及計算[M].北京：清華大學出版社，1987.
[5] 化學工程手冊編輯委員會.化學工程手冊[M].北京：化學工業出版社，1989.
[6] 程尚模.傳熱學[M].北京：高等教育出版社，1990.
[7] 王福軍.計算流體動力學分析—CFD軟件原理與應用[M].北京：清華大學出版社，2004.
[8] JAYAKUMAR J S，MAHAJANI S M，Manadal J C，et al. Experimental and CFD estimation of heat transfer in helically coiled heat exchangers[J].Chemical Engineering Research and Design，2008，(3)：221-232.
[9] KUMAR V，F(xiàn)AIZEE B，MRIDHA M，et al. Numerical studies of a tube-in-tube helically coiled heat exchanger[J].Chemical Engineering and Processing，2008.(12)：2287-2295.
(本文作者：陳志光 秦朝葵 戴萬能 同濟大學 機械工程學院 上海 201804)
