熱泵在燃氣冷熱電聯供系統的應用

摘 要

摘要：介紹了某生態園燃氣冷熱電聯供能源站的技術方案。采用水源熱泵利用夜間城市電網低谷電進行蓄冷、蓄熱，白天用于供冷、供熱，延長了燃氣發電機組的運行時間，降低了運行成本，提
摘要：介紹了某生態園燃氣冷熱電聯供能源站的技術方案。采用水源熱泵利用夜間城市電網低谷電進行蓄冷、蓄熱，白天用于供冷、供熱，延長了燃氣發電機組的運行時間，降低了運行成本，提高了供冷、供熱的安全可靠性。
關鍵詞：燃氣冷熱電聯供系統；燃氣發電機組；熱泵
Application of Heat Pump in Gas-fired Combined Cooling，Heating and Power System
YANG Jie，WANG Zheng，LIANG Yongjian，BAI Liying
Abstract：The technical scheme of gas-fired combined cooling，heating and power(CCHP)systern applied in an ecological garden is introduced.Heat and cold generated by valley electricity from electric network are stored by water-source heat pump at night and supplied as complements in the daytime.Thus，the running time of the gas-fired electricity generator is extended，the cost is reduced，and the safety of heat and cold supply is improved.
Key words：gas-fired combined cooling，heating and power(CCHP)system；gas-fired electricity generator；heat pump
1 工程概況
    隨著《中華人民共和國節約能源法》的修訂實施，國家對節能工作提出了更高的要求。降低建筑能耗是節能工作的一項重要任務，為提高能源綜合利用率，燃氣冷熱電聯供技術受到高度關注[1～6]，行業標準CJJ 145—2010《燃氣冷熱電三聯供工程技術規程》自2011年3月1日起實施。北京市自1999年以來開始著手進行燃氣冷熱電聯供系統的調研和工程試點工作，先后有燃氣集團指揮調度中心、文津國際大廈、北京會議中心9號樓、京豐賓館、蟹島綠色生態園等多項燃氣冷熱電聯供工程實施。
    蟹島綠色生態園位于北京市朝陽區金盞鄉機場輔路中段南側，距首都國際機場7km，集種植、養殖、餐飲、住宿、娛樂、會議接待為一體。為滿足生態園游泳館、會議樓、文化中心、俱樂部及賓館(總建筑面積為9.2×104m2)的冷熱負荷(設計總冷負荷為12588kW，設計總熱負荷為9027kW)，并考慮生態園用電需求，在生態園人工湖畔建設燃氣冷熱電聯供能源站。能源站于2009年底竣工，2010年1月成功投入運行，是世界銀行“北京環境二期項目”中“高效燃氣能源技術推廣的技術支持”子項目的示范工程。目前，能源站由北京蟹島集團公司管理。
2 能源站技術方案
2.1 系統流程
    能源站主要設備見表1。能源站優先利用1360kW燃氣發電機組(采用燃氣內燃機)發電余熱(煙氣、缸套冷卻水)通過煙氣熱水型溴化鋰吸收式冷熱水機組(以下簡稱溴化鋰機組)供應冷量、熱量。燃氣發電機組出口煙道以及冷卻水管道上分別安裝調節閥，根據負荷變化情況，調節煙氣、冷卻水流量。燃氣鍋爐房作為生活熱水和供熱系統的備用熱源。燃氣發電機組設有備用冷卻系統，冷卻水源為蟹島人工湖水，人工湖水同時作為熱泵機組冷熱源。
表1 能源站主要設備
名稱
主要技術參數
數量/臺
燃氣發電機組
發電功率為1360kW
2
發電功率為360kW
2
溴化鋰機組
制冷能力為1740kW，制熱能力為1400kW
2
熱泵
制冷能力為1590kW，制熱能力為2050kW
6
燃氣鍋爐
熱功率為4.2MW
1
熱功率為2.8MW
1

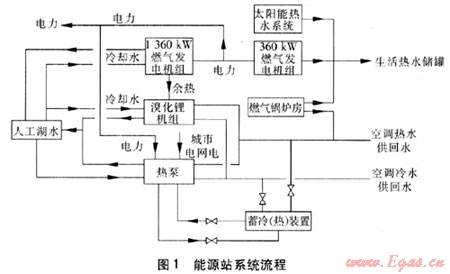

    能源站設1路10kV高壓進線，燃氣發電機組經2臺容量為2000kVA變壓器升壓后分別接入10kV配電母線與市電并網運行，每臺變壓器各接入1臺1360kW及1臺360kW燃氣發電機組。燃氣發電機組采用并網不上網的方式(或獨立運行方式)，在10kV進線側設有逆功率保護裝置，防止向城市電網送電。燃氣發電機組發電在生態園范圍內使用，除能源站設備用電外，用于生態園的為外供電量，不足部分由城市電網補充。為充分利用城市電網低谷時段電，并考慮夜間冷熱負荷較低，通常夜間燃氣發電機組不工作，熱泵利用城市電網低谷電進行蓄冷、蓄熱，蓄冷熱裝置采用共用方式。能源站系統流程見圖1。

2.2 生活熱水流程
    360kW燃氣發電機組只用于發電和制備生活熱水，其內置換熱器，利用余熱制備生活熱水，與現有太陽能熱水系統聯合供應生活熱水，不足部分由燃氣鍋爐房補充。由于生活熱水負荷波動較大，因此設置了生活熱水儲罐，以保證燃氣發電機組余熱的充分利用。當生活熱水負荷較低時，將利用余熱制備的生活熱水儲存在生活熱水儲罐中，避免了燃氣發電機組余熱的浪費。
2.3 供冷供熱流程
    ① 夏季供冷
在白天，利用1360kW燃氣發電機組余熱通過溴化鋰機組供冷，并開啟蓄冷裝置進行供冷，不足部分由熱泵補充。
在夜間，城市電網低谷電價時段，熱泵利用人工湖水作為熱源通過蓄冷裝置蓄冷，燃氣發電機組不開啟。系統不單獨設置熱泵機組制備空蒯系統冷水，而是將空調系統冷水與蓄冷裝置換熱后向空調系統末端供冷，這樣簡化了系統流程，熱泵機組之間能互為備用。
    ② 冬季供熱
    在白天，利用1360kW燃氣發電機組發電余熱通過溴化鋰機組供熱，熱泵利用蓄熱裝置作為熱源供熱，而不再采用人工湖水作為冷源。
在夜間，城市電網低谷電價時段，熱泵利用人工湖水作為冷源通過蓄熱裝置蓄熱，燃氣發電機組不開啟?？照{系統熱水同樣來自蓄熱裝置，不單獨設置熱泵機組制備空調系統熱水。對于嚴寒期，夜間無法采用人工湖水作為熱泵冷源蓄熱時，全天采用燃氣鍋爐房供熱。
3 熱泵應用特點分析
    蟹島能源站采用熱泵配合蓄冷、蓄熱裝置供冷、供熱，在技術經濟方面具有以下特點。
    ① 延長燃氣發電機組運行時間
    燃氣發電機組是燃氣冷熱電聯供系統中造價最高的設備之一，為充分發揮其作用，必須保證燃氣發電機組達到一定的運行時間。有資料顯示，燃氣冷熱電聯供項目應保證燃氣發電機組年運行時間達到3500h甚至4000h以上。因此，準確的負荷分析和合理的燃氣發電機組容量選擇是燃氣冷熱電聯供項目成功的關鍵。該項目燃氣發電機組的年滿負荷運行時間為3830h。若不采用熱泵機組，而采用電制冷機+燃氣鍋爐房供應冷熱量。因發電機追蹤負荷情況運行，當電負荷不高時，發電機不能滿負荷運行。在本工程中，夏季采用電制冷機和熱泵組同樣為電制冷，發電機夏季運行工況不變。冬季若不使用熱泵機組而使用燃氣鍋爐供熱，實際用電負荷減小，導致發電機負載下降，滿負荷運行時間縮短。燃氣發電機組年滿負荷運行時間將縮短至3260h。
   ② 提高項目經濟效益
   燃氣冷熱電聯供系統除了在提高能源綜合利用率、節能、環保等方面的貢獻較大以外，還可創造一定的經濟效益。能源站采用熱泵配合蓄冷熱裝置供應冷熱量，對比采用電制冷機+燃氣鍋爐房的方式，能源站的主要技術數據見表2。由表2可知，若不采用熱泵配合蓄冷熱裝置，冬季燃氣發電機組開機時間縮短，余熱減少，不足熱量全部由燃氣鍋爐供應。對于能源站運行成本，雖然燃氣發電機組耗氣量減少，但供熱耗氣量增加，年耗氣量增加36×104m3/a，燃氣成本增加。對于能源站收益，若不采用熱泵配合蓄冷熱裝置，由于燃氣發電機組運行時間縮短，年外供電量減少265×104kW·h/a，能源站收益大幅下降。
表2 采用兩種冷熱源的能源站主要技術數據
冷熱源
熱泵+蓄冷熱裝置
電制冷機+燃氣鍋爐房
年發電量/(kW·h·a-1)
1017×104
865×104
年外供電量/(kW·h·a-1)
705×104
440×104
年耗氣量/(m3·a-1)
314.8×104
350.8×104
能源站年自耗電量(包括城市電網電)/(kW·h·a-1)
618.4×104
473.9×104
③ 提高供能安全性
    能源站在設備配置上，無論冬夏季，都實現了電能和天然氣雙能源供應冷熱量，但熱泵和溴化鋰機組并不是互為備用，而是共同運行滿足冷熱負荷。在實際運行中，冷熱負荷達到最大值只有較短的時間，因此在較長時段內，蟹島能源站可以選擇只用電能或只用燃氣供應冷熱量。既保證了冷熱量供應的安全性，還可根據電能和天然氣價格的變化隨時調整運行策略，以達到經濟效益的最優化。
4 結論
    ① 該項目采用燃氣冷熱電聯供的供能方式，解決了電力供應緊張的問題，具有良好的經濟效益。
    ② 采用燃氣發電機組為熱泵供電，為應用可再生能源提供了更有利的條件。熱泵配合蓄冷熱裝置可以起到延長燃氣發電機組工作時間、提高能源站經濟效益、提高供能安全性等作用。
    ③ 蟹島能源站已投入運行，它的成功實施，提供了燃氣冷熱電聯供能源站配置新模式，為燃氣冷熱電聯供項目的發展起到示范和推動作用。
參考文獻：
[1] 及鵬，劉鳳國，鞠睿，等.天然氣冷熱電聯供過程熱經濟學優化分析[J].煤氣與熱力，2009，29(9)：A07-A11.
[2] 馮繼蓓，高峻，楊杰，等.樓字式天然氣冷熱電聯供技術在北京的應用[J].煤氣與熱力，2009，29(3)：A10-A13.
[3] 張雪梅，秦朝葵，鐘英杰，等.燃氣發動機熱電聯產的余熱利用系統設計[J].煤氣與熱力，2007，27(8)：73-75.
[4] 張云飛.杭州市推廣天然氣熱電冷聯供系統的可行性[J].煤氣與熱力，2007，27(2)：67-69.
[5] 楊俊蘭，馮剛，馬一太，等.樓宇式天然氣熱電冷聯供系統的應用[J].煤氣與熱力，2007，27(1)：56-59.
[6] 柴沁虎，耿克成，付林，等.我國發展燃氣熱電冷聯產系統的探討[J].煤氣與熱力，2006，26(6)：53-54.

(本文作者：楊杰 王崢 梁永健 白麗瑩 北京市煤氣熱力工程設計院有限公司 北京 100032)
