摘　要：以華南管網北昆段為例，對混油界面(汽油頂柴油、柴油頂汽油)引起的管道壓力變化進行定性分析，通過分析掌握壓力變化規律及變化量。

關鍵詞：管道 混油界面 壓力變化

1、引言

長輸成品油管道出于對經濟性的考慮，一般只建議一條管道來順序輸送多種不同品種的成品油。在沒有工況調整影響的情況下，汽、柴油界面在管道中移動會產生一定程度的壓力變化。管道中有混油界面運行的時候，我們會發現管道運行壓力會出現持續變化，甚至有的時候還會出現壓力波動。作為運行監控人員必須要掌握這種壓力變化規律，才能夠正確分辨出壓力變化的原因并進行有效處理。

2、混油界面在管道運行中引起的壓力變化

首先分析汽柴混油界面在長輸管道中移動產生的壓力變化。對于汽油頂柴油混油界面，汽油不斷向前推進的過程中，由于汽油的粘度比柴油低，沿程摩阻不斷減小。成品油管道中，輸量一定的情況下，沿程摩阻降低時，壓差減小，在上游站場出站壓力不變的情況下，下游站場進站壓力上升。而柴油頂汽油混油界面的變化剛好相反。

然后分析管道中間有明顯高點時的變化。當柴油頂汽油界面通過一個高點時。首先柴油頂著汽油上山，柴油置換汽油后在越高的地方會產生越多的重力，這些更多的重力將會消耗管道中流體的壓力，最終導致后面的站進站壓力快速下降。然后柴油頂著汽油下山，柴油置換汽油后產生的更多的重力將會推動流體向前運動而增加管道中流體的壓力，最終導致后面的站進站壓力快速回升。如果高點前后高度一致，上山和下山的重力變化相互抵消，后面的站壓力最后將會回升到和混油通過高點前一樣。相應的汽油頂柴油界面通過一個高點是一個相反的過程，在此不再詳述。

3、以北昆段北海一南寧段為例計算壓力變化

前面分析混油界面在同一管道，相同流量的情況下影響壓力變化主要由油品粘度引起的沿程摩阻變化和過高點時油品置換后油品重力不同所引起的。以北昆段北海一南寧段為例進行計算，具體核算出混油界面運行中管道壓力變化的值。

首先，以汽油頂柴油為例，計算混油界面出北海站到混油界面到南寧站的壓力變化。前面我們經過分析得出，在北海站出站壓力不變的情況下，南寧站進站壓力上升。

北海至南寧基本參數表：

油品密度與粘度參數表：

根據管道參數可算出在北海首站出站流量不變、出站壓力不變的情況下，汽油頂柴油界面出北海站到混油界面到南寧站的壓力上升值為0.54Mpa。同理可算出柴油頂汽油界面導致南寧站的壓力下降值，這里不重復計算。

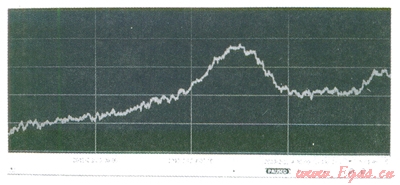

汽油頂柴油運行時南寧站的進站壓力趨勢圖：

然后，以汽油頂柴油為例，計算混油界面過高點時南寧站的壓力變化。前面我們經過分析得出，在北海站出站壓力不變的情況下，混油界面在爬坡時南寧站進站壓力上升，下坡時南寧進站壓力下降。

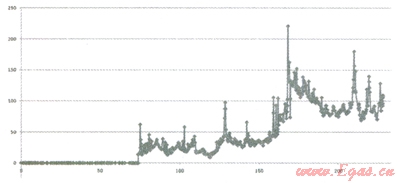

北海一南寧段縱斷面圖：

從縱斷面圖看北海至南寧段l28.4公里處、l68公里處為高點，我們以128.4公里處為例進行計算。

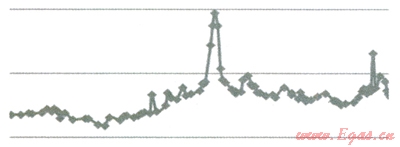

北海一南寧段距北海站l28.4公理處高點：

縱斷面參數表：

由于從爬坡和下坡的里程比較短，沿程摩阻的影響可以忽略不計，爬坡和下坡的壓力主要由汽油置換柴油的壓強差決定的。

根據公式可得，汽油頂柴油界面爬l28.4公里處高點時壓力上升0.07MPa，下坡時下降0.06MPa。

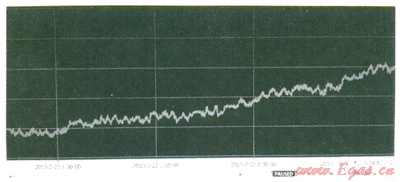

汽油頂柴油過l28.4公里高點處，南寧進站壓力趨勢圖：

4、結束語

從以上計算結果和趨勢圖可以看出，混油界面引起下游站場的壓力變化與之前的分析是吻合的。由于不同批次油品的特性可能會發生變化，不同批次混油界面的壓力變化也可能不盡相同；另外由于管道運行中時時伴隨著操作調整，理論計算值與實際監控值會出現一些偏差，甚至出現一些與分析計算不相符的變化。

參考文獻：

[1]楊筱蘅，張國忠：《輸油管道設計與管理》，石油大學出版社，l996-261

[2]王浩：成品油管道順序輸送技術研究，《中國石油和化工標準與質量》，2011年第08期

[3]商鵬：南輸成品油管道順序輸送混油問題，《油氣儲運》，1999年第01期

[4]崔艷雨，吳明，朱云，朱峰：壓力和溫度影響下的油品輸送批次界面跟蹤，《油氣田地面工程》，2008年10期

[5]黃淑女，楊承漢：成品油管道順序輸送變管徑混油量的計算，《油氣儲運》，2005年09期

本文作者：侯明春

作者單位：中國石化華南分公司調控中心
