摘 要

摘　要：非常規油氣開發是國內外目前的熱點研究領域，壓裂能力和壓裂液成為制約增產改造效果的瓶頸。為此，依據中國儲層特性、地面條件、開發現狀等情況，并以大量的實際生產和統計

摘　要：非常規油氣開發是國內外目前的熱點研究領域，壓裂能力和壓裂液成為制約增產改造效果的瓶頸。為此，依據中國儲層特性、地面條件、開發現狀等情況，并以大量的實際生產和統計數據為基礎，對中國目前非常規油氣的開發模式、設備條件、材料要求、成本構成等進行了深入的論述。結論認為：①國內現有的壓裂設備和材料等硬件條件可滿足當前非常規油氣開發的需求，但存在著開發模式中完井環節的關鍵技術空白、施工作業成本難以控制的問題；②壓裂液將朝高效環保、儲層低傷害、低含水量或無水、成本可控以及體系類型多樣化的方向發展；③根據中國非常規天然氣開發規劃的年產量，預測了壓裂設備的需求和技術服務市場規模。最后強調，以滑溜水為代表的低成本壓裂液和以超臨界CO2為代表的無水壓裂液是2個最重要的發展方向，而支撐劑將朝小粒徑、低密度、高強度方向發展，同時，在原材料和加工工藝上也有待突破創新。

關鍵詞：中國  非常規油氣  壓裂設備  壓裂液  滑溜水  超臨界CO2  支撐劑  影響分析

Impact of unconventional oil and gas exploitation on fracturing equipment and materials development

Abstract：The development of unconventional oil and gas is a research focus at home and abroad．Ttle fracturing capacity and fluid are the core factors restricting the stimulation performance．In view of this，in terms of reservoir characteristics，surface conditions and current development status in China，a thorough analysis was made of the current unconventional oil and gas develoDment mode，eqmpment conditions，materials reqmrements and cost composition based on mass production and statistical data．The following findings were achieved．First，the existing domestic fracturing equipment and materials can meet the need of unconventional oil and gas development at present；however，the current development mode still faces numerous challenges，  such as vacancy of kev technologies in well completion and difficulty in cost contr01．Second，the fracturing fluid will be developed into various svstems and types with high efficiency，no pollution，less damage to reservoirs，low or no water content，and a controllahle cost．Then，according to the planned annual output of unconventional gas，an optimistic forecast can be made of the demand for fracturing equipment and scale of technical service market．Finally，it was emphasized that the fracturing fluids with a low cost(e．g．slick water)and without water(e．g．supercritical CO2)will be the foremost development directions，while the proppant tends to be developed with small grain size，low density and high strength．Moreover，breakthrough and innovation will be expected in raw materials and in processing tech niques．

Keywords：unconventional oil and gas，fracturing equipment，fracturing fluid，slick water，supercritical CO2，proppant，impact analysis

自美國掀起的“頁巖氣革命”席卷全球，歐洲的德國、英國、法國、瑞典、奧地利與波蘭，亞洲的中國、印度，大洋洲的澳大利亞與新西蘭，非洲的南非等國家都爭相對本國頁巖氣資澡進行前期研究和評價。我國非常規天然氣資源量非常豐富，其中致密氣資源量約為100×10¹²m³、頁巖氣資源量約為134×10¹²m³，而常規天然氣的資源量僅約為56×10¹²m³。非常規油氣資源由于儲層滲透率低的特性，典型的開采技術是水平井鉆井結合大規模壓裂，其中大規模壓裂技術在國內尚屬起步階段，在壓裂設備生產、壓裂技術、特殊壓裂液和支撐劑等多個研究領域存在空白^[1-3]，其中設備是壓裂的硬件基礎，材料足壓裂的軟件核心，兩者直接決定了作業能力、增產效果以及經濟效益。非常規資源的開發對壓裂設備和材料提出了更高的要求，同時也為壓裂行業以及設備制造業帶來了黃金發展的契機。把握好設備和材料的發展方向?qū)⒅苯佑绊懙?ldquo;十二五”“十三五”期間的國家能源戰略。

1　我國非常規油氣開發模式現狀分析

1．1　躍進式的開發模式，成本難以控制

在國家號召和資金支持下，我國非常規油氣的開發實現了躍進式的發展。由于國內現有的壓裂車組等硬件條件滿足開發要求，以此為基礎，通過與國外公司的合作，引進先進工具、壓裂材料以及相關技術，就可以在短期內跨越室內研究環節，直接實現現場壓裂開發作業。以中國石化勝利油田有限公司(以下簡稱勝利油田)為例，在專項資金的支持下，先后與貝克休斯、威德福、BJ等國外油田服務公司合作，開展了超低滲透率致密砂巖氣、致密頁巖氣等非常規油氣的勘探開發。由于國內缺乏非常規油氣開采經驗，因此一般采用如下開發模式：完井環節采用威德福、貝克休斯等國外油田服務公司的多層分段壓裂完井系統；壓裂環節一般是由油田采油院提供地質資料，國外油服公司根據資料與采油院共同提供壓裂設計方案，最后南井下作業公司按照方案進行現場施工。其中井下作業公司提供壓裂車組等硬件設施，外企公司提供先進的壓裂液、支撐劑以及相關技術服務。

這種躍進式的開發模式，具有可以快速實現非常規油氣的試采，提供油氣品質、資源量、產量等寶貴的現場資料，積累一定的開發經驗等優點。但同時也存在問題和不足，如關鍵技術的空白、作業成本高且難以控制、室內研究嚴重滯后等。

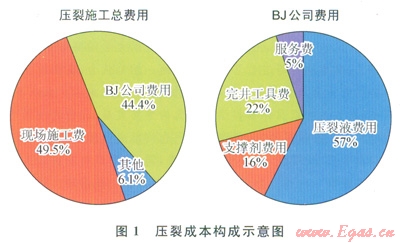

眾所周知，非常規油氣開發的經濟效益取決于成本的控制，北美取得頁巖氣開發的成功正是由于采用了低成本的清水壓裂^[4]。但以勝利油田某非常規頁巖油氣井的壓裂開采預算為例(圖1)，不難看出，國外公司的完井工具、壓裂材料(壓裂液和支撐劑)以及技術服務費用占據全部壓裂費用的44.4％，其中，壓裂液的費用又占BJ公司全部預算的57％。兇此，目前的非常規油氣開發模式難以取得經濟效益，從長遠角度出發，必須要有大量的資金和科研力量投入到非常規油氣開采的基礎研究上，從完井工具、壓裂液和支撐劑以及相關技術上打破國外技術壟斷。提升壓裂開采的軟件實力，才能有效控制開發成本，取得并提高經濟效益。



1．2　水資源匱乏，不宜大范圍采用大規模水力壓裂

以頁巖氣為例，與美國已投入商業開發的頁巖氣相比，我國海相頁巖層系時代偏老、熱演化程度偏高、埋藏偏大，經歷多期構造，保存條件不理想；海陸過渡相頁巖層系多與煤系伴生，單層連續性差、頁巖集中段厚度偏??；湖相富含有機質的頁巖層系時代新、熱成熟度相對較低、頁巖脆性較差、埋藏深度較大，(一般在3000 m左右，甚至更深，而北美頁巖氣埋深主要集中在1000～2000m^[5-6])。因此，埋藏更深、滲透率更低、儲層敏感性更強的特性對壓裂設備的工作壓力、施工排量以及壓裂液的儲層保護等性能提出了更高的要求。

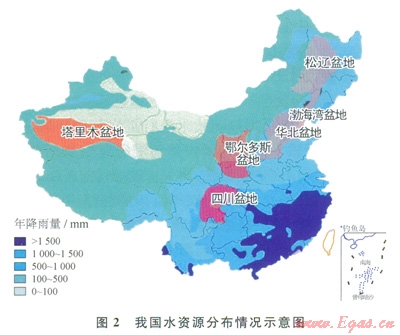

此外，在我國頁巖氣富集的山區，地表條件較差，水資源匱乏，大規模水力壓裂造成的環境污染和資源浪費等問題也不容忽視，以美國2011年頁巖氣開發數據為例，根據美國能源部統計，每一口頁巖氣鉆井平均用水量高達1.5×10⁴m^3[7]。預計全年頁巖氣水平井鉆井數為8000口，則一年的用水量至少為l.2×l0⁸m³。我國是一個干旱缺水嚴重的國家，人均年可利用淡水資源量儀為900m³，不到美國的l／5，并且分布極其不均，統計到20世紀末，全國600多座城市中，已有400多個城市存在供水不足問題，其中比較嚴重的缺水城市達ll0個，全國城市缺水總量為60×l0⁸m³。如圖2所示，我國頁巖氣田的分布與缺水地區的分布重合較多。在水量相對充裕的長江流域，只在四川^[8]和江漢盆地發現了頁巖氣，而在西北、華北地區^[9]，頁巖氣儲量豐富，水資源卻相當緊張^[10]。與此同時，35％的壓裂液將返排至地表，若處理不當將給環境帶來巨大的污染，同時也增加了開發成本^[11]。因此，我國頁巖氣資源的高效可持續開發，不能單純借鑒北美大規模水力壓裂的生產模式，需要大力發展高效環保、低水量消耗的壓裂液體系以及配套的壓裂設備和技術方法。



2　壓裂設備行業現狀以及非常規油氣開發對市場的促進

2．1　壓裂設備行業現狀

國內油田從20世紀70年代開始引進國外成套壓裂機組，主要產品包括美國BJ公司l000型壓裂機組、雙S公司l600型壓裂機組，西方公司l400—1800型壓裂機組等。隨著石油工業發展的步伐，我國從20世紀80年代開始壓裂設備的研制，先后開發、研制了壓力為50、70、85、105、125MPa系列的壓裂設備^[12-13]。由于國內壓裂設備研發生產能力提升較快，外資品牌在國內市場的占用率大幅降低，根據海關數據顯示，2011年國內進口壓裂設備l9臺，進口額不到1億元，在國內市場中占比較少。目前國內壓裂設備主要生產廠家有江漢第四石油機械廠(以下簡稱四機廠)和四機賽瓦石油鉆采設備有限公司、蘭州通用機器制造有限公司、煙臺杰瑞股份有限公司等。2008年，四機廠研發成功2500型壓裂車，標志著國內壓裂機組沒計生產能力達到國際先進水平。并且在2012年，更為先進的2500HP大型數控成套壓裂裝備也已研制成功。

壓裂設備制造業屬于資金、技術密集型行業，進入門檻高，中國石油、中國石化、中國海洋石油等石油巨頭及其下屬子公司處于壟斷經營的狀態，表現為集團管控、內部保護的經營模式，行業競爭程度低，市場化程度低，不利于技術創新和行業健康發展；此外，還存在核心技術依賴進口、自主研發能力薄弱、市場受核心技術制約的問題，特別是動力系統，其成本約占整臺壓裂車的1／4，國內市場份額基本為外資產品占據，這就等同于將l／4的制造業市場份額拱手相讓。因此，需要進一步打破行業壟斷、提高行業J何場化程度以市場競爭帶動技術的突破和創新，把握好非常規油氣開發為行業帶來的發展契機，掌握核心技術、優化市場環境，為能源開發提供強有力的硬件支撐。

2．2　壓裂行業市場規模預測

國家能源局2011年12月31日發布《煤層氣(煤礦瓦斯)開發利用“十二五”規劃》，到2015年要新增探明地質儲量1×10¹²m³，產量達到300×10⁸m³，據國家能源戰略委員會專家預測，2020年煤層氣產量將達到500×10⁸m³；《頁巖氣勘探開發“十二五”規劃》明確提出，到2015年我國頁巖氣產量達65×10⁸m³，2020年產量將達l000×10⁸m³；此外，2010年，我國致密氣產量達209×10⁸m³，2011年增至256×10⁸m³，增幅達22.5％，根據預測，2015年我國致密氣產量將達500×10⁸m³，2020年產量有望達到800×10⁸m³。

以1000×10⁸m³頁巖氣產量為例進行壓裂市場的預測：

根據Chesapeake的資料，美國頁巖氣4個主產區的單井平均總產能介于0.68×10⁸～1.84×10⁸m³。麗巖氣開發初期產量較高，后期衰減較快，需進行持續壓裂作業^[14]，取單井年產量為1600×l0⁴m³。(2年之后頁巖氣井產氣大幅下降，前2年單井產量占45％～50％計算)，在1000×10⁸m³。產量中，80％需要新鉆井維持，則需要5000口新井；參照美國頁巖氣開發，單井鉆完井及壓裂費用為300萬～400萬美元^[15]，其中壓裂服務及設備投入約占40％^[16]，則l000×l0⁸m³頁巖氣產量所需要的壓裂服務及設備投入約為450億元。

1000×l0⁸m³巖氣產量至少需要183×l0⁴kW的壓裂設備，按2500型壓裂車計算，每臺約為1500萬元，則設備規模約為l50億元，相應的服務市場規模為300億元。

致密氣的勘探開發與頁巖氣相近，煤層氣由于埋藏淺，一般采用直井壓裂，因此對壓裂設備的需求以及服務費用相對較低。綜合考慮煤層氣和致密氣生產對壓裂行業的需求，可以得到非常規氣領域的壓裂市場規模，按照美國的發展數據，80％的壓裂能力使用于非常規氣的開發^[17]，可以預測整個壓裂的市場規模。預計到2015年，國內屋裂設備市場規模約為l43.8億元，壓裂服務市場規模約為235億元，到2020年，這一數據將分別增長至455億元和745億元。因此，壓裂行業市場將迎來高速發展的契機，同時將帶動上游壓裂設備制造行業快速發展。

3　非常規油氣對壓裂液和支撐劑發展的要求以及研究方向

3．1　高效環保，成本可控壓裂液

3．1．1滑溜水壓裂液技術

常規交聯壓裂液成本高、儲層傷害大，不適用于非常規資源的開發，日前國內主要引進北美普遍采用的滑溜水壓裂液技術，以達到降低成本的目的。滑溜水壓裂又稱清水壓裂，主要成分是水，由于水的摩阻大，難以實現大排量注入，需要加入降阻劑，使其變成滑溜水，以便實現大排量泵注，從而彌補黏度低、攜砂能力差等問題^[18]。該技術不需要特殊的設備，采用常規壓裂車組即可施工，但對排量要求較高，因此壓裂車組向大排量發展是必然趨勢。

降阻劑是該技術的核心^[19]，目前主要依賴進口，這就導致滑溜水壓裂液的成本較高，且難以自主控制。現場應用的滑溜水壓裂液價格約為500元／m。，由于非常規油氣一般采用水平井多段壓裂技術，壓裂液用量約為常規井的l0倍，可高達3000m³。因此壓裂液的成本高達100萬～200萬元，壓裂成本構成圖(圖2)也清晰地反映了這一問題。

國內針對降阻劑的研究處于攻關階段，目前勝利油田立項“滑溜水、清水壓裂技術先導試驗”項目，針對滑溜水、清水壓裂液體系各組分進行了優選，并對該體系的儲層傷害性、流變性等性能進行了評價，并計劃應用該技術進行2～3井次的先導試驗。此外，中國石化河南油田分公司工程院和中國石油川慶鉆探工程公司井下作業公司分別自主研發的滑溜水降阻劑進行了首次現場試驗，并均獲得成功。

3．1．2無水壓裂液技術

常規壓裂液大都以水為基本材料，結合前面對水資源的分析，在條件惡劣的山區，水在地面是稀缺寶貴資源，而配成壓裂液注入地下會對儲層造成嚴重傷害，壓后返排的廢液又會對地面造成嚴重污染^[20]。因此，更為先進的無水壓裂技術適用于這類地區。無水壓裂技術最早應用于北美，在頁巖氣開發早期，曾應用純液態CO2壓裂技術對頁巖氣進行增產處理，增產效果是常規壓裂技術的2～5倍，但北美并未對這一技術做深入研究，并很快由成本更低的清水壓裂技術所取代。然而，大規模水力壓裂帶來的環境污染和水資源浪費問題日漸突出，歐洲部分國家，如法國已經立法禁止公司在本土范圍內采用該項技術進行頁巖氣的開采，因此，無水壓裂技術已成為國內外前沿研究熱點。在國外，美國科羅拉多礦業學院，吳玉樹教授目前正在研究的低溫氣體壓裂技術項目，獲得美國能源部400×10⁴美金資助；美國賓夕法尼亞州州立大學的Elsworth教授^[20]采用He、CO2、Ar、N2、SF6等不同種類的氣體進行壓裂模擬實驗，研究氣體的造縫特性以及裂縫拓展規律。

在國內，在沈忠厚院士的倡導下，開展了大量針對超臨界CO2壓裂技術的研究，超臨界CO2壓裂液是對液態CO2壓裂技術的延伸和改進。該技術對于CO2在儲層中的相態描述更為準確，不需要大量的低溫CO2注入，來冷卻地層維持CO2的液態。所需的設備與液態CO2壓裂相同，即密閉的混砂車，以及大型的CO2罐車等，這些特種壓裂設備也代表了未來的發展方向^[21-23]。該技術無水、無任何添加劑，成本主要為CO2和運輸費用，是真正高效環保、成本可控性強的壓裂液。

無論是滑溜水壓裂液技術還是無水壓裂液技術，都存在黏度低、攜砂能力差的問題，低黏壓裂液的攜砂特性以及如何提高攜砂能力將是今后科研重點攻關的難題。壓裂液的攜砂問題不僅取決于自身黏度、流變性、相態等特性，還受壓裂設備排量的限制，受混砂濃度影響，更與支撐劑的粒徑、密度等性質有直接關系^[24-25]。因此，提高壓裂液攜砂能力要在對其攜砂機理研究的基礎上，借助壓裂設備和支撐劑的發展和創新。

3．2　小粒徑、低密度、高強度支撐劑

壓裂行業長期采用高黏度交聯壓裂液，一般不會出現攜砂能力不足的問題，因此使得支撐劑的發展更為滯后。目前，評價支撐劑的主要參數是耐壓強度和粒徑，即便國際著名的卡博公司，在特種支撐劑的研發方面也少有產品，且材料仍以陶粒為主。伴隨著非常規壓裂作業的發展，低黏度壓裂液應用越來越廣泛，常規的支撐劑顯然已經無法滿足攜砂需求^[26]。

結合非常規氣資源特性分析和低黏壓裂液攜砂要求，未來支撐劑急需朝向小粒徑、低密度、高強度的方向發展，迫切需要新型材料和生產工藝的突破。氣的生產不同于油，對于裂縫的尺寸要求低，因此粒徑小的支撐劑在滿足支撐裂縫要求的同時，更容易攜帶。常規壓裂一般將小粒徑支撐劑用于填充孔隙，達到降濾失的目的，而對于低孔隙度低滲透率的非常規氣藏，不會出現小粒徑支撐劑填充于孔隙，而無法支撐裂縫的問題^[27]；顯然，支撐劑的密度越低越容易攜帶，國內外已經致力于低密度支撐劑的研究，美國SUN井下技術公司研發了一種新型材料的超輕支撐劑——FracBlack HT，這種新型材料的密度約為l.05g／cm³，支撐劑最大耐壓為55MPa，便于低黏壓裂液攜帶，通過API測試，支撐裂縫導流能力良好^[28]。而目前，國內特種支撐劑的研制相對落后，且普通支撐劑的生產工藝仍有待提高，高強度、小粒徑的支撐劑普遍采用進口品牌。

支撐劑成本在壓裂總成本中所占比例并不高，但其作用卻尤為重要，它直接構成裂縫增產通道，決定了最終的增產效果，但針對支撐劑的研究進展尤為緩慢，未得到應有的重視。借助非常規氣開發的契機，應加快特種支撐劑的研制，并在原材料和生產工藝水平上實現突破。

4　結論

1)通過我國非常規氣產量規劃和壓裂設備行業現狀分析，預測2015年國內壓裂設備市場規模將突破140億元，壓裂服務市場規模將突破230億元，到2020年，這一數據將會翻番。

2)結合對我國非常規油氣資源特性和躍進式的開發現狀分析，提出壓裂液將朝高效環保、儲層低傷害、低含水量或無水、成本可控以及體系類型多樣化的方向發展，以滑溜水為代表的低成本壓裂液和以超臨界CO2為代表的無水壓裂液是2個重要的發展方向。

3)結合非常規氣資源特性分析和低黏壓裂液攜砂要求，未來支撐劑急需朝小粒徑、低密度、高強度等方向發展，并在原材料和加工工藝上有待突破創新。

4)低黏壓裂液的攜砂特性以及如何提高其攜砂能力將是今后科研重點攻關的難題，其中涉及設備能力、壓裂液特性、支撐劑特性等因素，可見，非常規油氣的開發為壓裂設備和材料的發展指明了方向，壓裂設備和材料在發展過程中互相制約、互相影響，共同決定了非常規油氣的增產效果和經濟效益。



參考文獻

[1]吳漢川，仇黎明．從大型壓裂施工作業談輔助裝備的集成配套[J]．石油機械，2012，40(2)：86-89．

WU Hanchuan，QiU Liming．Research on the support and integration of auxiliary equipments based on the field operation of big-frac treatment[J]．China Petroleum Machinery，2012．40(2)：86-89．

[2]薛承瑾．頁巖氣壓裂技術現狀及發展建議[J]．石油鉆探技術，2011，39(3)：24-29．

XUE Chengjin．Technical status and development DroDosals of shale gas fracturing[J]．Petroleum Drilling Techniques，2011，39(3)：24-29．

[3]李勇明，劉巖，竭繼忠，等．支撐劑嵌入巖石定量計算模型研究[J]．西南石油大學學報：自然科學版，2011，33(5)：94-97．

LI Yongming，LIU Yan，JIE Jizhong，et al．Research on quantitative calculation model of proppant embeding in rock[J]．Journal of Southwest Petroleum University：Science＆．Technology Edition，2011，33(5)：94-97．

[4]BOYER C，KIESCHNlCK J，SUAREZ R R，et al．Producrag gas from its source[J]．Oilfield Review，2006，18(3)：36-49．

[5]鄒才能，董大忠，工社教．中國頁巖氣形成機理、地質特征及資源潛力[J]．石油勘探與開發，2010，37(6)：641-653．

ZOU Caineng，DONG Dazhong，WANG Shejiao．Geological characteristics，formation mechanism and resource potential of shale gas in China[J]．Petroleum Exploration and Development，2010，37(6)：641-653．

[6]李新景，呂宗剛，董大忠．北美頁巖氣資源形成的地質條件[J]．天然氣工業，2009，29(5)：27-32．

LI Xinjing，LU Zonggang，DONG Dazhong．Geological conditions of shale gas in the North America[J]．Natural Gas Industry，2009，29(5)：27-32．

[7]Office of Fossil Energy and National EnergY Tcchnology Laboratory，US Department of Energy．Modern shale gas development in the United States：A primer[EB／OL]．[2013-03-28]．Oklahoma：Ground Water Protection Council，2009．http：//www．netl．doe．gov／technologies／oil gas／publications／epreports／shale gas-primer-2009．pdf．

[8]武景淑，于炳松，李玉喜．渝東南渝頁1井頁巖氣吸附能力及其主控因素[J]．西南石油大學學報：自然科學版，2012，34(4)：40-48．

WU Jingshu，YU Bingsong，LI Yuxi．Adsorption capacity of shale gas and controlling factors from the well Yuve l at the Southeast of ChongqingEJ]．Journal of Southwest Petroleum University：Science＆Technology Edition，2012．34(4)：40-48．

[9]于鵬．遼河東部凸起C—P頁巖氣聚集地質條件[J]．西南石油大學學報：自然科學版，2012，34(4)：23-28．

YU Peng．East uplift of C—P shale gas accumulation geological condition analysis[J]．Journal of Southwcst Petroleum university：Science＆Technology Edition，2012，34(4)：23-28．

[10]夏玉強．Marcellus頁巖氣開采的水資源挑．戰與環境影響[J]．科技導報，2010，28(18)：103-111．

XIA Yuqiang．The challenges of water resources and the environmental impact of Marcellus shale gas exploitation[J]．Science&Techaology Review，2010，28(18)：103-111．

[11]Texas Water Development Board．Northern Trinity／Woodbine GAM assessment of groundwater use in Northern Trinity aquifer due to urban growth and Barnett shale development[EB／OL]．[2013-03-28]．Texas，Austin，2007．http：//blum texas．tripod．com／sitebuildercontent／site builderfiles／barnettwatermodel．pdf．

[12]吳漢川．我國壓裂設備現狀及國產裝備研發目標[J]．石油機械，2008，36(9)：154-158．

WU Hanchuan．The current situation of fracturing equipments in China and the development goal of domestic equipments[J]．China Petroleum Machinery，2008，36(9)：154-158．

[13]張小平，謝平，付軍剛．壓裂設備的發展現狀與展望[J]．石油天然氣學報：江漢石油學院學報，2008，30(5)：364-366．

ZHANG Xiaoping，XIE Ping，FU Jungang．The development and expectation of domestic fracturing equipments[J]．Journal of Oil and Gas Technology  Journal of Jiangban Petroleum Institute，2008，30(5)：364-366．

[14]Chesapeake Energy．2010 Institutional investor and analyst meeting[EB／OL]．[2013-03-28]．http：//www．commodity intelligence．corn／images／2010／oct／190ct／chkoctl0．pdf．

[15]U．S．Department of Energy．Review of emerging resources：U．S．shale gas and shale oil plays[EB／OL]．[2013-03-28]．ftp：//ftp．eia．doe．gov／natgas／usshaIeplays．pdf．

[16]IHS Global Insight(USA)Inc．The economic and employment contributions of shale gas in the United States[EB／OL]．[2013-03-28]．http：//anga．us／media／235626／shale gas economic-impact dec-2011．pdf．

[17]BECKWITH R．Hydraulic fracturing：The fuss，the facts．the future[J]．Journal of Petroleum Technology，2010，62(12)：34-41．

[18]PALISCH T T，VINCENT M C，HANDREN P J．Slickwater fracturing：Food for thought[J2．SPE Production＆．Operations，2010，25(3)：327-344．

[19]AFTEN C W，WATSON W P．Improved friction reducer for hydraulic fracturing[C]//paper ll8747 presented at the SPE Hydraulic Fracturing Technology Conference，19-21 January 2009，the Woodlands，Texas，USA．New York：SPE，2009．

[20]ALPERN J S，MARONE C J，ELSWORTH D，et al．Exploring the physicochemical processes that govern hydraulic fracture through laboratory experiments[C]//Presented at the 46^th US Rock Mechanics／Geomechanics Symposium，24-27 June 2012，Chicago，Illinois，USA．Chicago：ARMA，2012．

[21]CAMPBEl．I．S M，FAIRCHIl，D N R，ARNOLD D L Liquid CO2 and sand stimulations in the Lewis shale，SanJuan Basin，New Mexico：A case study[C]//paper 60317 presented at the SPE Rocky Mountain Regional／low Permeability Reservoirs Symposium and Exhibition,12-15 March 2000，Denver，Colorado，USA．New York：SPE，2000．

[22]SINALM L，LANCASTERG．Liquid CO2 fracturing：advantages and limitations[J]．Journal of Canadian Petroleum Technology，1987，26(5)：26-30．

[23]GUPTA D V S，BOBIER D M．The history and success of liquid CO2 and CO2／N2 fracturing system[C]//paper 40016 presented at the SPE Gas Tethnology Symposium．15-18 March l998，Calgary，Alberta，Canada．New York: SPE，1998．

[24]KYLE E F，MUMUl．M S，RICHARD B S．Application of a new compositional model for hydraulic fracturing with energized fluids：A South Texas case study[C]//paper ll9265 presented at the SPE Hydraulic Fracturing Technology Conference，19-21 January 2009，the Woodlands，Texas，USA．New York：SPE，2009．

[25]米卡爾J．?？酥Z米德斯，肯尼斯G．諾爾特．油藏增產措施[M]．3版．張保平，劉立云，張汝生，譯．北京：石油工業出版社，2002：140-141．

ECONOMIDAS M J．KENNETH G N．Rcservoir stinlu lation[M]．3^rd edition．ZHANG Baoping，IAU Liyun，ZHANG Rusheng，trans．Beijing：Petroleum Industry Press，2002：l40-141．

[26]余紹誠．水力壓裂技術手冊[M]．北京：石油工業出版社，2010：30-37．

YU Shaocheng．Technical manual of hydraulic fracturing[M]．Beijing：Petroleum Industry Press，2010：30-37．

[27]李明志．油氣井酸化壓裂新技術[M]．北京：石油工業出版社．2004：42-46．

LI Mingzhi．New acid fracturing technologies for gas and oil wells[M]．Beijing：Petroleum Industry Press，2004：42-46．

[28]GAURAY A，DAO E K，MOHANTY K K．Uhra lightweight proppants for shale gas fracturing[C]//paper 138319 presented at the SPE Tight Gas Completions Conference，2-3 November 2010，San Antonio，fexas，USA．New York：SPE．2010．



本文作者：侯磊  孫寶江  李云  杜慶杰  焉琳琳

作者單位：中國石油大學(華東)石油工程學院

  中國石化勝利油田有限公司井下作業公司
