微燃機分布式能源系統運行參數的測量研究

摘 要

以某微燃機分布式能源系統(DES)工程為例，建立了微燃機DES運行參數計算機輔助測試(CAT)系統?？捎行y量微燃機DES各項運行參數，獲取動態性能指標。
摘要：以某微燃機分布式能源系統(DES)工程為例，建立了微燃機DES運行參數計算機輔助測試(CAT)系統?？捎行y量微燃機DES各項運行參數，獲取動態性能指標。
關鍵詞：微燃機；分布式能源系統；計算機輔助測試系統
Measurement of Operational Parameters of Microturbine-based Distributed Energy System
ZHANG Xuemei，QIN Chaokui，CHEN Zhigang，F(xiàn)ANG Jianping
Abstract：Taking a microturbine-based distributed energy system project as example，a computer aided testing system tor operational parameters of microturbine-based distributed energy system is established.The different operational parameters of microturbine-based distributed energy system call be effectively measured to achieve dynamic performance indexes.
Key words：microturbine；distributed energy system；computer aided testing system
    國內目前建設的微燃機分布式能源系統(Distributed Energy System，簡稱DES)示范工程一般均采用傳統的顯示儀表進行數據讀取，傳統顯示儀表功能單一，在進行運行參數采集時需多人相互協作完成，效率低且無法確保測量數據的實時性與準確性，大量數據分析與處理工作只能在采集結束后進行。通過構建可實現微燃機DES運行參數自動采集和記錄的計算機輔助測試(Computer Aided Tesring，簡稱CAT)系統，可快速完成大容量、多類型的數據采集、顯示和記錄，并進行分析與處理，以便動態掌握微燃機DES的工作進程并進行實時監控。本文結合某微燃機DES工程，對微燃機DES的運行參數及動態性能指標的測量進行研究。
1 工程概況

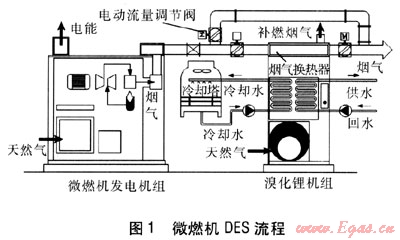

    微燃機DES由微燃機發電機組、煙氣補燃型溴化鋰吸收式機組(以下簡稱溴化鋰機組)、冷卻塔等組成，見圖1。天然氣在微燃機燃燒室內燃燒，熱能轉換為高品位電能輸出，煙氣引入溴化鋰機組，利用煙氣余熱生產冷水或熱水。當煙氣余熱量不足以滿足空調負荷或供暖負荷時，利用天然氣補燃以提高溴化鋰機組的制冷或制熱能力。
    上海某微燃機DES示范工程，在設計工況下，微燃機發電機組的發電效率為26%，排煙溫度為275℃。溴化鋰機組在設計工況下，制冷能力為141kW，制熱能力為134kW。冷卻塔在設計工況下，冷卻能力為322kW，風量為34800m3/h。


2 測量系統及CAT系統
2.1 測量對象及儀表
   CAT系統主要采集的數據包括：現場運行參數：溫度、壓力、流量等；通過微燃機監控系統獲取的微燃機內部運行參數。
   現場運行參數包括：①天然氣供氣系統：微燃機發電機組燃氣瞬時流量qg1，溴化鋰機組補燃燃氣瞬時流量qg2。②微燃機發電機組：微燃機發電機組進口空氣溫度ta1，出口煙氣溫度tf1，出口煙氣動壓pf1、出口煙氣靜壓pf2。③溴化鋰機組：冷熱水供水溫度tch1、回水溫度tch2、流量qch。冷卻水供水溫度tco1、回水溫度tco2，流量qch。煙氣換熱器出口的微燃機煙氣溫度tf2，煙氣換熱器出口的補燃煙氣溫度tf3。
   qg1、qg2以采用G16-FCM-IC-I2型腰輪流量計測量，測量相對誤差范圍為±1.5%。ta1、tch1、tch2、tco1、tco2采用WZPK-233型PT100熱電阻測量，測量誤差范圍為±(0.15+0.002︱t︱)℃，t為測量溫度，單位為℃。tf1、tf2、tf3采用WRNK-233型鎳鉻-鎳硅熱電偶測量，測量相對誤差范圍為±0.4%。qch、qco分別采用EMF8701型、EMF8301型電磁流量計測量，測量相對誤差范圍為±0.2%。pf1、pf2采用笛形管測量，測量相對誤差范圍為±0.25%，并分別配置WT2000DP2S22D3型、WT2O00GP3S22D3型微(差)壓傳感器。
    由微燃機監控系統提取的內部運行參數包括：微燃機發電機組發電量、微燃機轉速、燃氣增壓機吸氣溫度、透平排氣溫度。
2.2 測量系統

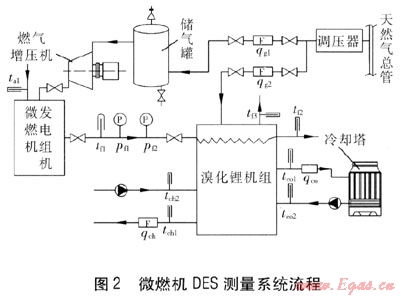

   微燃機DES測量系統流程見圖2。

   ① 天然氣供氣系統
   來自市政天然氣管道的天然氣經調壓器調壓后分成兩路，一路先輸送到儲氣罐，再經燃氣增壓機增壓后，送入微燃機發電機組。另一路直接連接溴化鋰機組。通過腰輪流量計自身攜帶的數據轉換模塊可獲得燃氣瞬時流量、累積流量、溫度、壓力，測量數據既可現場讀取，又可遠傳。
   ② 微燃機發電機組
   測量pf1是為獲得微燃機發電機組煙氣流量qf1，qf1與tf1是確定微燃機發電機組煙氣余熱能力的關鍵參數，也是確定溴化鋰機組制冷、制熱能力的關鍵參數。測量pf2是為分析pf2對微燃機輸出功率的影響[1]。pf1、pf2采用自行設計的笛形管，配以微(差)壓傳感器，實現數據遠傳功能。
   ③ 溴化鋰機組
   在冷熱水、冷卻水進出口安裝熱電阻，并安裝電磁流量計，在排煙口安裝熱電偶。
2.3 CAT系統
    CAT系統通過傳感器和變送器將各測量值轉換為數據采集設備可識別的電壓或電流信號，并通過數據采集設備內置的A/D模塊將電壓或電流信號轉換為數字信號輸入計算機[2]?，F(xiàn)場運行參數通過數據采集設備采集，微燃機監控系統通過自帶的ModBus編譯器實現數據采集。
    通過CAT系統可實現微燃機DES運行參數的實時顯示和記錄，還可對微燃機DES進行能量平衡分析，并計算出實時發電效率、制熱效率、系統一次能源利用率等性能指標，并自動以采集時間命名微燃機DES運行日報表。
3 測量結果分析
    對CAT系統于2009年1月9日9：23至9：34自動采集并保存的微燃機DES部分運行參數進行研究。數據采樣時間時隔為10s。

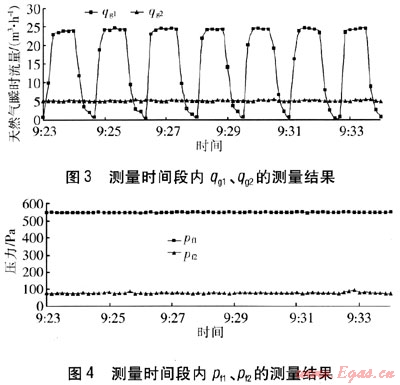

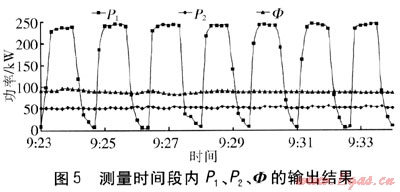

    測量時間段內qg1、qg2的測量結果見圖3 pf1,pf2的測量結果見圖4。上述運行參數均屬一次運行參數，微燃機發電機組燃氣化學熱功率P1、溴化鋰機組補燃燃氣化學熱功率P2、溴化鋰機組制熱量Φ等屬于二次計算數據，這些二次計算數據由CAT系統計算輸出，部分輸出結果見圖5。

    由圖3～5可知，CAT系統可以可靠讀取并記錄保存一次運行數據和二次計算數據。由于安裝在微燃機發電機組前的燃氣增壓機按燃氣壓力低于一定值啟動，壓力達到一定值停運的設定程序自動運行，因此受燃氣增壓機運行影響，qg1按一定規律變動，導致P1也按一定規律變化，可采用一定時段內的平均值作為參考。
4 結論
    通過CAT系統測試結果分析，測試時間段內所有一次運行參數和二次計算數據均能正常讀取且工況穩定。通過CAT系統可掌握微燃機DES的工作進程并進行實時監控，自動保存獲取的微燃機DES運行日報表為微燃機DES進一步開發、調試改造和優化控制提供原始資料。CAT系統可在今后類似不范工程中進行應用推廣，為形成不同規模微燃機DES的運行數據數據庫打下基礎。
參考文獻：
[1] 左遠志，楊曉西，丁靜.微型燃氣輪機的生產廠商與性能影響因素[J].煤氣與熱力，2007，27(3)：76-79.
[2] 朱宏輝，佟力.基于虛擬儀器技術的CAT系統研究[J].計量與測試技術，2000(5)：34-36.
(本文作者：張雪梅1、2 秦朝葵1 陳志剛2 方建平3 1.同濟大學暖通空調與燃氣研究所 上海 201804；2.浙江工業大學能源與動力工程研究所 浙江杭州 310014；3.上海航天能源股份有限公司 上海 201201)
