煤層氣井氣水產量計量方法的技術經濟性比較

摘 要

介紹了3種煤層氣井氣水產量計量方法的工藝流程，分析比較了各種計量方法的技術經濟性，進行了優選。
摘要：介紹了3種煤層氣井氣水產量計量方法的工藝流程，分析比較了各種計量方法的技術經濟性，進行了優選。
關鍵詞：煤層氣；產水量；產氣量；計量方法
Technical and Economic Comparison of Metering Methods of Gas and Water Production from Coal.bed Methane Well
XUE Aiqin，LI Song，GAO Wei
Abstract：The process flows of 3metering methods of gas and water production from coal-bed methane well are introduced.The technology and economy of various metering methods are analyzed and compared，and the optimization is performed.
Key words：coal-bed methane；water production；gas production；metering method
1 概述
    煤層氣是指賦存在煤層中以甲烷為主要成分，以吸附在煤基質顆粒表面為主，部分游離于煤孔隙中或溶解于煤層水中的烴類氣體[1]。煤層氣可以用作民用燃料、工業燃料、發電燃料、汽車燃料和重要的化工原料，用途非常廣泛[2～6]，且煤層氣燃燒后幾乎沒有廢物產生，因此它是一種清潔的優質能源。
    我國擁有豐富的煤層氣資源，但到目前為止，我國煤層氣產業尚處于起步階段，受技術等條件的限制，其采出量遠不能滿足需要。煤層氣的開采工藝比原油和天然氣復雜，在采(采氣)排(排水)過程中煤層氣井的氣水產量等參數，對于煤層氣產量計算以及分析掌握煤層氣田生產開發動態等極為重要。氣水產量計量數據的真實性、準確性和可靠性，直接影響煤層氣田開發的合理部署和經濟效益。因此，簡單、易行、合理的煤層氣井氣水產量計量工藝，對煤層氣井的穩產、高產有著至關重要的作用。本文對煤層氣井氣水產量計量方法的技術經濟性進行比較。
2 計量方法的工藝流程
    煤層氣井采用油管排水、套管采氣的井場工藝。由抽油機將地層水采出，經電磁流量計計量后排至井場儲水池中；煤層氣從煤層解析后由套管采出，在井場通過旋進旋渦流量計計量后，經采氣管道輸送至集氣站。煤層氣和地層水采出后，均需周期性連續計量。每口煤層氣井每次連續計量時間一般為4～8h，氣水產量波動較大或產量較低的煤層氣井，可延長計量時間至8～24h。
    煤層氣田通常是大面積聯片開采，井間距小，一般采取叢式井的開采方式。1座井場可有多口單井，因此氣水產量的計量就成為煤層氣田地面建設工程中工作量最大、內容最繁瑣的部分。以常見的4口單井井場為例，對井場采用的3種計量方法的工藝流程進行介紹。在人工輪井計量方法和自動輪井計量方法中，各口單井均連續工作，但間歇計量。根據計量結果，推算產量。
    ① 常規單井計量方法

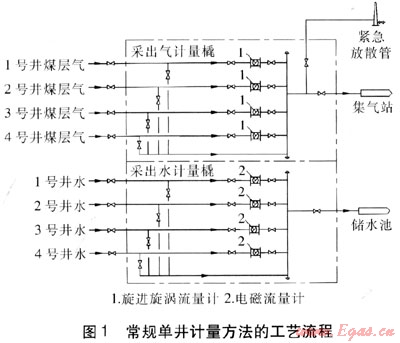

    常規單井計量方法的工藝流程見圖1。在井口將采出的煤層氣壓力調整至0.2MPa，進入采出氣計量橇，通過旋進旋渦流量計計量后進入?yún)R管，依靠采出氣自身壓力，輸送至集氣站。采出氣計量橇上對每口單井采氣管道均設有旁通管，當旋進旋渦流量計出現故障或需要校驗時，煤層氣則通過旁通管進入?yún)R管輸送至集氣站。采出水經油管采出后，進入采出水計量橇，通過電磁流量計計量后進入?yún)R管，集中排入井場儲水池。井場設置緊急放散管，在投產期或緊急情況下，可將采出氣放空。
優點：能夠?qū)γ靠趩尉畬?shí)現周期性連續計量和瞬時計量，各單井間的計量相互無影響。缺點：流量計數量較多，定期校驗工作量較大，造價較高。造價：采出氣計量橇約13.5×104元，采出水計量橇約10.2×104元。


   ② 人工輪井計量方法

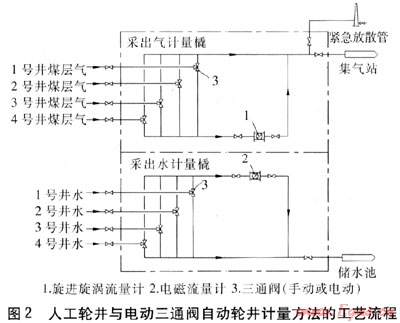

   人工輪井計量方法的工藝流程見圖2。在井口將采出的煤層氣壓力調整至0.2MPa，進入采出氣計量橇，先通過手動三通閥，再經旋進旋渦流量計計量后進入?yún)R管，依靠采出氣自身壓力，輸送至集氣站。采出氣計量橇上只設有1臺旋進旋渦流量計，每口單井的采氣管道與1個手動三通閥連接，手動三通閥的兩個出口分別與旋進旋渦流量計連接以及與匯管直接相連，靠人工定期切換手動三通閥的通斷方向，計量每口單井產氣量。當旋進旋渦流量計出現故障或需要校驗時，煤層氣經手動三通閥直接進入?yún)R管輸送至集氣站。采出水經油管采出后，進入采出水計量橇，計量方法與采出氣計量橇相同，也是靠人工定期切換手動三通閥的通斷方向，計量每口單井的產水量。
    優點：采用手動三通閥切換，大大減少了流量計的配置數量，造價降低。缺點：需要人工定期切換手動三通閥，以保證每口單井連續計量4～8h。如遇雨雪天氣不能人工進行切換時，會使其他單井排采數據的準確性受到影響。單井?dāng)?shù)量多于4口時，需要增加流量計的數量。造價：采出氣計量橇約6.2×104元，采出水計量橇約4.6×104元。
    ③ 自動輪井計量方法
    自動輪井計量方法包括電動三通閥自動輪井計量方法、多通閥自動輪井計量方法兩種。
    a. 電動三通閥自動輪井計量方法
    電動三通閥自動輪井計量方法的工藝流程見圖2。這種計量方法與人工輪井計量方法基本相同，只是將手動三通閥改為電動三通閥，通過設置專用電控箱，使計量橇上的電動三通閥自動切換。

    優點：利用電動三通閥，可實現對各單井計量的自動切換，減少了人工切換的工作量；任何一口單井發生故障，都不會影響到其他井的排采。缺點：井?dāng)?shù)越多，可連續計量的時間越短；受供電系統影響較大，若供電系統發生故障，將無法實現自動輪井計量；造價較高。造價：采出氣計量橇約9.5×104元.采出水計量橇約8.3×104元。
   b. 多通閥自動輪井計量方法

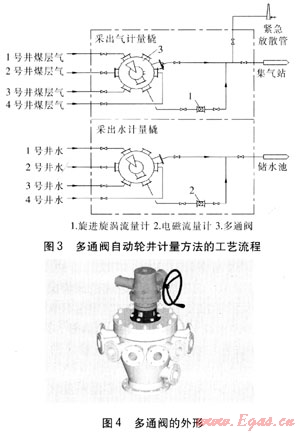

   多通閥自動輪井計量方法的工藝流程見圖3，多通閥的外形見圖4。在井口將采出的煤層氣壓力調整至0.2MPa，進入采出氣計量橇，橇上設1個多通閥，通過閥芯的轉動實現輪井計量，與多通閥連接的其他單井采出氣經多通閥腔體進入?yún)R管。經旋進旋渦流量計計量后的采出氣，依靠自身壓力，輸送至集氣站。采出水經油管采出后，進入采出水計量橇，計量方法與采出氣計量橇相同。對于這種計量方法，每臺計量橇均只設1臺流量計。

    采出氣和采出水計量橇中的多通閥配備專用電控箱，根據工程需要，多通閥可設有多個進口和出口，有6通道、8通道、10通道等多種規格，多通閥均設有手輪(與閥芯連接)，既可實現自動切換，又可實現手動切換，切換時間根據生產需要進行設定。
優點：多通閥具有結構緊湊、占用空間小、適合橇裝等優點。缺點：若多通閥發生故障，更換時，可能影響整個井場的采出氣或采出水的計量，嚴重時易導致整個井場報廢。造價：采出氣計量橇約9.8×104元，采出水計量橇約8.6×104元。
3 技術經濟性分析
    煤層氣的排采過程是煤層氣穩產、高產的培育過程，氣水產量計量是井場控制的核心。經過對上述計量方法比較，得出：采用常規單井計量方法，能夠?qū)γ靠诰畬?shí)現任何時間間隔的周期性連續計量，且安全、可靠，但造價較高。煤層氣田單井產量很低，若要實現大規模生產，氣井眾多，采用人工切換閥門計量工藝，勞動強度大，效率極低，不易實現。自動輪井計量方法可減少人工操作的工作量，但對每口井的連續計量時間隨著井?dāng)?shù)的增加而縮短，往往導致計量數據不具有代表性，不能作為真實可靠的資料，且造價也較高。因此，采用常規單井計量方法，具有更大的優越性。
    由于煤層氣井?dāng)?shù)量較多，因此計量橇造價在煤層氣地面工程造價中占有較大比重。我們所選用的計量設備(閥門、流量計等)能連續運行30年以上，并且計量設備采用橇裝式。雖然前期投入資金較多，但是一方面，現場安裝簡單方便，節省工期；另一方面，煤層氣枯竭后，便于整體搬移，可以重復利用。
參考文獻：
[1] 傅雪海，秦勇，韋重韜.煤層氣地質學[M].徐州：中國礦業大學出版社，2007：3.
[2] 王許濤，趙興濤，張百良.平頂山礦區煤層氣開發利用模式探討[J].煤氣與熱力，2007，27(9)：56-59.
[3] 徐正康.煤層氣在城市燃?xì)庵械睦肹J].煤氣與熱力，2007，27(2)：38-40.
[4] 宋漢成，焦文玲，李娟娟，等.煤層氣利用與輸送的安全性[J].煤氣與熱力，2006，26(11)：8-11.
[5] 劉闖，于京春，齊明，等.煤層氣利用技術方案研究[J].煤氣與熱力，2005，25(9)：62-64.
[6] 張存森.煤層氣液化流程及技術現狀[J].煤氣與熱力，2008，28(9)：B12-B14.

(本文作者：薛愛芹1 李松2 高偉1 1.中國石油集團工程設計有限責任公司華北分公司 河北任丘 062552；2.中國石油天然氣管道工程有限責任公司 河北廊坊 065000)
