普光氣田集輸火炬安全放空系統實用技術探討

摘 要

摘要：在開發難度相對較大的高酸性普光氣田，火炬安全放空系統是保障站場和裝置安全的最重要的設施之一，但它本身又存在危險因素。正確理解和掌握其操作程序，才能排除危險因素，保證
摘要：在開發難度相對較大的高酸性普光氣田，火炬安全放空系統是保障站場和裝置安全的最重要的設施之一，但它本身又存在危險因素。正確理解和掌握其操作程序，才能排除危險因素，保證安全生產。為此，對火炬放空管系計算方法和布置技術、集氣站火炬投用技術、火炬筒爆炸的可能性、火炬筒避雷針安全布置及地面火炬基本知識進行了探討，以確保酸性氣體集輸設施的安全投運。
關鍵詞：普光氣田；火炬安全放空系統；火炬管系布置；火炬投用回火；避雷設計；地面火炬
    火炬安全放空系統(以下簡稱“火炬系統”)是壓力容器、壓力管道超壓運行時的緊急泄放、安全燃燒系統(熱放空系統)。由超壓檢測儀表、手動自動排放閥組件、壓力管道組件、火炬體組件等組成。作為石油化工裝置中氣體或液體的安全、有效排放設施，火炬系統是事故泄放系統必不可少的組成部分。
    火炬有不同類型：按燃燒器是否遠離地面可分為地面火炬和高架火炬；按火炬燃燒器的形式可分為單點燃燒火炬和多點燃燒器火炬；從放空后是否燃燒分為冷放空火炬和熱放空火炬(冷放空一般設計放空立管而不是火炬，由排放介質特性決定)；按介質溫度分為常溫放空火炬、高溫熱流放空火炬和低溫放空火炬。
    高架火炬應用較普遍，地面火炬由于占地少、維護方便、安全、環保性較好，在國外已得到廣泛運用，但在國內使用較少。普光氣田酸性氣井放噴或試氣作業時采用的就是地面火炬，但設計還應進一步完善。
1 火炬放空管系計算方法
    嚴格的火炬放空管系計算較復雜，應按最高(低)溫度、最高壓力、最大震動時的有效泄放量等條件來計算。
    火炬放空管道包括支管和總管，支管計算較簡單，下面重點討論總管計算。火炬系統總管的管徑確定是個比較復雜的問題，可按以下步驟來進行：
    1) 對于每一個壓力容器，給出可能引起超壓的原因，確定相應工況下的泄放負荷，從而確定所應選用安全閥的大小和類型。在進行此項工作時最好不要采用直接按經驗選取的方法，應按照規范逐個分析，詳細計算出每種工況下的泄放負荷和泄放條件，以及相應的泄放面積。
    2) 選定單個安全閥后，根據選用閥門計算實際泄放量，反過來對安全閥背壓進行驗算。
    3) 根據規范，對于每個可能引起超壓的原因進行分析，并分析由此造成安全閥同時泄放的總泄放負荷及相應的泄放條件。
    4) 根據確定的總泄放負荷和泄放條件確定火炬系統總管的參數。
    5) 在選定火炬氣總管參數后，還要對每個安全閥的背壓重新進行驗算。
SH 3009—2001《石油化工企業燃料氣系統和可燃性氣體排放系統設計規范》第4.0.6明確了火炬總管設計排放量的計算方法：“排放系統的設計排放量，選取系統內最大排放裝置的一次最大排放量和同一事故中幾個裝置同時泄放的排放量總和中的較大值”。據此，普光氣田集氣站的火炬排放量確定如下：取其井組單井設計最大排產量的小時流量作為基數，考慮在此期間其他臨近氣井流程中可能的泄放量。

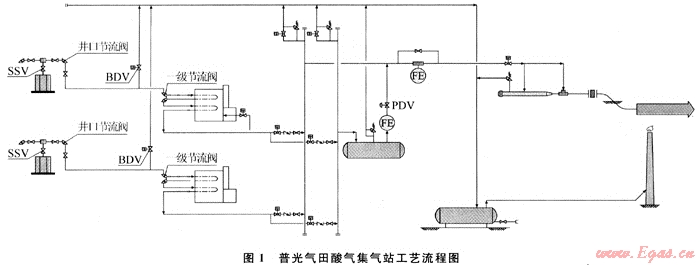

    普光氣田集氣站的火炬有2種情況可能達到設計排放量，對照普光氣田集氣站工藝流程(見圖1[1])分析如下：
    1) 單井投運時。單井高壓BDV調試完畢后，打開其旁通閥(加熱爐入口前的一級節流閥應處于關閉狀態)，在不超過單井設計排產量的條件下逐漸加大開井量，高壓酸氣首先通過BDV旁通向高空火炬持續排放并充分燃燒，此時其他臨近井應不運行或在60%以下負荷運行。待該井達到設計排產量后，平穩運行20～30min，如無異常，然后降低產量至60%設計負荷，開始導入生產流程(方法是逐漸并緩慢地開啟加熱爐入口處的一級節流閥，閥后系統務必提前全開且保持暢通)。調節一級節流閥的節流比在P2/P1大于0.5范圍內(即節流比小于2)，同時逐漸關閉BDV旁通并保持BDV正常運行(BDV前后閥門禁止關閉)。單井逐一調試完畢后，根據產量需求再逐一調節單井產量達到設計滿負荷運行。至此可以看出高壓酸氣氣井投運時火炬系統的重要性。我們在任何時候不推薦直接開井進入下游流程的開車方案，盡管開井前已用空氣、凈化氣或N2對系統進行調試并合格。
    2) 事故狀態時。如流程主管路閥門因關閉(或未全部打開)造成管路不通時，井口BDV將完全打開緊急泄壓放空至最大單井生產量，嚴重時可能導致井口SSV關閉。
2 火炬放空管系布置技術
2.1 管徑要求
    1) 安全閥的出口管徑應滿足安全閥允許最高背壓和支點放空流通能力的要求。安全閥進口規格一般小于出121規格1”～2”(1”等于25.4mm)、旁通管規格一般不小于安全閥進口規格。
    2) 放空支管管徑一般不大于其連接的干管管徑。
2.2 放空支管宜斜45°插入放空干管[2]
    放空支管宜斜45°插入放空干管，這里的斜45°插入是“宜”而不是必須，分兩種情況討論：
    一般安全放空閥要求的背壓比較低，放空支管和總管的壁厚比較薄，如果泄放前壓力比較高還是應斜45°插入最好。對普光氣田集氣站而言，無論是自動放空還是手動放空壓差都很高，在這樣高壓差下物流沖擊力很大，如果垂直插入會直接作用到主管壁上產生較大反推力，容易產生管道撕裂、管壁沖蝕等問題，斜45°插入就會導流掉大部分氣體，使反推力降低。
    而對普光氣田集氣站燃料氣等低壓放空支管，系統泄放前的壓力不是很高，此時可以垂直插入。
2.3 火炬總管布置探討
    1) 應滿足柔性設計。放空總管應在滿足柔性設計前提下盡量取直。放空總管的柔性設計應進行正反計算對比：如配管的自然彎曲補償能滿足要求，可以不單獨加設補償器；反之，應增加補償。計算表明：普光地形復雜，平面上采用“Z”字形彎加上縱向自然彎曲，完全可以滿足柔性設計。
    2) 應滿足穩定性要求。迂回曲折的安裝方式可滿足柔性要求，但不利于管道的穩定，高壓放空時可能會因阻力增大形成沖擊而導致放空管系的震蕩或失穩。低管架敷設時，應增加徑向穩管措施(如以管卡牢固地固定在地面砼墩上等)；高管架敷設時應設雙腳支架等(加拿大常用)。
    3) 放空總管應坡向火炬分液罐，中間不應出現袋形彎。根據加拿大現場經驗，如必須出現袋形彎時，務必在最低點加排液閥，站內其他酸氣管道也應盡可能做到這一點。
    4) 關于埋地敷設。對于地處復雜地形的酸氣管道，不推薦埋地敷設，原因有二：一是避免袋形彎；二是便于維護檢修。普光氣田集氣站內流程管道均地面布置，加拿大也是這么做的。
3 普光氣田集氣站火炬投用技術
    1) 開井前，火炬應首先投運。
    2) 檢查并確認所有安全閥工作正常，且已全部處于備用狀態。
    3) 對裝置內所有與火炬相連的系統進行N2置換。N2置換采用憋壓、泄壓的方法(從放空系統掃線管引入至火炬頂部，對大氣進行放空)，經采樣分析，確認系統內O2的體積分數小于2%時，N2置換完畢。
    N2置換操作有2種做法。一是全系統變流量、不憋壓、多點進出氣操作：在裝置區多處選點同時進氣，多點間斷排氣，反復2～3次后開始取樣分析(要求采樣點分布在裝置各處，具有代表性)，直至合格。二是分兩段變流量、部分憋壓、多點進出氣操作，此方法N2用量較少、置換徹底，但操作較麻煩，具體操作為：先用“8”字盲板將火炬分液罐出口封堵，分前后兩段分別置換。保持火炬分液罐出口前系統為0.1～0.2MPa壓力，調換“8”字盲板方向，向火炬總管和火炬筒排放N2，火炬分液罐出口至火炬燃燒器之間的置換不憋壓，采用變流量直排方式進行。反復2～3次后開始取樣分析，直至合格。推薦方法一。
    4) 完成上述操作，且分析結果全部合格后，立即聯系調度，申請開啟火炬燃料氣(甲烷氣)總閥，準備甲烷氣吹掃作業。設計手冊《石油化工企業含烴(可燃)氣體排放系統》第四章對火炬氣(甲烷氣)吹掃做出了規定：火炬筒采用火炬氣(甲烷氣)吹掃速度為0.9m/s，吹掃時間不小于20min，吹掃后開始置換長明燈管道3～5min(甲烷與氮氣混合物達到燃燒下限以上時，長明燈可引燃主火炬)，聯系調度并申請點燃長明燈和主火炬，點燃后適當加大10%～15%火炬密封用燃料氣量，使高空火焰暫時可視(正常生產時，利用燃燒器周圍的火焰探測器來監視火炬密封氣系統的正常工作狀態)，再關閉長明燈和主火炬，調試并投用電子點火系統(以電子點火方式代替長明燈點火方式)。
    5) 始終保持長明燈、電子點火系統全部處于工作狀態，始終保持主火炬密封氣燃燒，以使火炬系統處于完全備用狀態。至此，火炬投產結束。
4 火炬筒爆炸的可能性
    消除火炬筒爆炸的起因，是防止類似事故發生的關鍵。重點應避免以下幾種情況發生。
    1) N2置換不徹底，O2的體積分數超過2%的指標[3]?；鹁婵偣艿闹脫Q和O2含量檢測比較簡單，單點單管都可以做到。但是，如果裝置內部的N2置換不徹底，可能導致引入火炬總管的O2含量超標，應引起高度重視。應從不同管系、不同位置、不同置換出口反復排氣、檢測，直至整個可燃氣體管道系統(含設備)O2含量達標。
    2) 嚴重回火。普光氣田集氣站火炬燃燒器下部設有單向微壓閥瓣，可有效防止空氣進入，具有防止一般回火的功能。向火炬總管連續輸入密封燃料氣并燃燒的做法是防止空氣進入的補充措施。
    回火是需要的燃燒壓力高或燃燒器燃燒壓力設計不合理(燃燒速度大于燃氣流速)造成的。嚴重的不穩定的回火可能導致火炬筒體內吸入大量剩余空氣，有引起火炬總管爆炸的可能性，會造成嚴重事故，務必高度重視。阻火器、分子封、氮氣封、水封罐固定水封等都是避免回火的有效措施。
    3) 密封氣失效。普光氣田集氣站采用的是燃料氣體密封，要保持火炬系統微正壓狀態，就應保持密封氣壓力和流量。任何原因停止密封氣供應的做法都是不能接受的。應強調的是：密封氣的供應、火炬長明燈和電子點火系統的正常工作應處于連續監控狀態之中。一旦發現失控，應立即修復，甚至關閉井口SSV或井口閘板閥，以保證此時無超壓泄放發生，此時嚴禁關閉站場出站總閥門。
    4) 事故狀態下放空過量。酸氣管道或設備泄漏時，系統余氣過量進入火炬、吸入空氣易引發爆炸。管道或設備泄漏時，系統余氣引入火炬燃燒，以減少H2S在暴露空氣中的量是可以實現的，但切不可排放過量，以免引起火炬筒爆炸，導致事故擴大。
    大量泄漏發生后，應緊急關井并啟動BDV引燃主火炬。高壓火炬燃燒速度較快，井口高壓放空時最高速度可達171.5m/s(O.5馬赫)，最低也達34.3m/s(0.1馬赫)，因此應及時關閉放空，以免從不同的泄漏點引入空氣而形成爆炸性混合物。建議的關閉壓力為0.05～0.1MPa。0.1MPa壓力下，集氣站酸氣系統自然泄漏可釋放出的酸氣小于200m3，其中H2S小于30m3，與火炬爆炸的風險相比是可以接受的。
5 火炬筒避雷針安全布置
    普光氣田集氣站火炬有兩種(塔架式和拉繩式)，共16個，高度為65～85m，設靜電接地和非獨立避雷鐘。由于火炬較高，在其周圍布置避雷針不現實，只有固定在火炬架頂端或燃燒器外側?；鹁娌淮嬖诶浞趴?，一直有密封氣在燃燒，不存在雷電打火引燃的情況。
6 地面火炬基本知識
6.1 地面火炬的技術特點
    地面火炬通常指封閉火炬，但也包括地面多燃燒器火炬，具體選型主要是根據事故泄放的量來選擇。前者主要用于泄放量較小的化工廠，后者主要用于泄放量大的乙烯和天然氣項目。地面火炬組成部件除具有一般火炬所具有的燃燒器、引火器及其點燃器、火焰探測器、浮性或速度密封、氣液分離罐、易燃易爆氣體探測器、液封、管道、煙塵消除控制系統和輻射防護設備外，還有封閉體和燃氣岐管。地面火炬裝置能有效保證生產裝置在開/停車狀態、正常狀態和事故狀態工況下產生的放空氣體能夠及時、安全、可靠地放空燃燒，滿足熱輻射、有害氣體排放達標等環保要求。
    地面火炬作為一種極為有效的封閉式廢氣焚燒系統，具有以下特點：
    1) 火炬向四周擴散的熱輻射較小，封閉體外的熱輻射值低于1.6kW/m2，可以減少防護區的面積。
    2) 檢修方便，除封閉體較高外，其余的設施均在地面上。
    3) 最大限度地減少了對周圍環境的空氣污染、光污染和噪聲污染，提高了火炬操作的安全性。
    4) 占地面積少。地面火炬由于燃燒發生在地面，不會發生火雨，主要依據輻射熱計算確定防火間距。
6.2 地面火炬的特殊要求
    1) 地面火炬與裝置之間的安全防護距離的規定。由于目前國內地面火炬應用較少，《含硫天然氣管道安全規程》[3]在第五章第六節中僅對高架火炬的設置提出了要求，對地面火炬與裝置之間的安全防護距離并無規定。國外地面火炬應用較普遍，在火炬的有關規范(API 521[4]、API 537[5])中，對地面火炬與裝置之間的安全防護距離計算均提出了明確要求。
    2) 地面火炬的設計要根據現場的地質條件、氣象條件和要求的地震設防烈度綜合設計。
    3) 地面火炬系統要將氣體放空燃燒火焰完全控制在防輻射隔熱罩內，盡量讓外界看不到火焰，以最大限度地減少熱輻射、噪音對工作人員和周圍設備的影響。
    4) 地面火炬應設置安全防護墻，以禁止人員隨意進入火炬區，并在火炬發生爆燃或爆炸的極端事件時，能夠承受爆炸沖擊而不損壞，并迫使爆炸波向上泄放而不對地面的人員和設備造成危害。
參考文獻
[1] 李時杰，高文鳳，周靖，等.普光地面集輸工程詳細設計文件[R].山東：勝利工程設計咨詢有限公司，2008.
[2] 中華人民共和國經濟費易委員會.SH 3009—2001石油化工企業燃料氣系統和可燃性氣體排放系統設計規范[S].北京：中國石化出版社，2002.
[3] 中華人民共和國國家石油和化學工業局.SY6457—2000含硫天然氣管道安全規程[S].北京：石油工業出版社，2000.
[4] 美國石油協會.API 521 Guide for pressure-relieving and depressuring systems(泄壓和減壓系統導則)[S].Washington：reproduced under licence by ILI，1997.
[5] 美國石油協會.API 537 Flare details for general refinery and petrochemical service(通用煉油及石油化工設施火炬細則)[S].Washington：reproduced under licence by ILI.2003.

(本文作者：楊發平1 李時杰2 萬衛東2 1.中國石化中原油田普光分公司采氣廠；2.勝利油田勝利工程設計咨詢有限公司西南分公司)
