相變材料在太陽能熱泵系統的應用

摘 要

摘要：介紹了相變材料在太陽能熱泵系統中的應用現狀，開發適用于太陽能熱泵系統的脂肪酸類相變材料。以某太陽能空氣源熱泵系統為研究對象，在蓄熱水箱中安裝相變蓄熱裝置，滿足夜間
摘要：介紹了相變材料在太陽能熱泵系統中的應用現狀，開發適用于太陽能熱泵系統的脂
肪酸類相變材料。以某太陽能空氣源熱泵系統為研究對象，在蓄熱水箱中安裝相變蓄熱裝置，滿足夜間值班供暖熱負荷。與安裝相變蓄熱裝置前比較，系統的動態費用年值下降，經濟性提高。
關鍵詞：相變材料；相變潛熱；太陽能；熱泵系統；經濟性
Application of Phase-change Materials to Solar Heat Pump System
GUO Chunmei，ZHANG Zhigang，LV Jian，GUO Shiwei
Abstract：The application status of phase-change materials in solar heat pump system is introduced to develop fatty acids-like phase-change materials suitable for solar heat pump system.Taking a solar air-source heat pump system as research object.a phase-change heat storage device is installed in the heat storage water tank to meet heating heat load during night watch.Compared with before installing the phase-change heat storage device，the dynamic annual cost of system is reduced，and the economic efficiency is improved.
Key words：phase-change material；phase-change latent heat；solar energy；heat pump system；economic efficiency
    相變過程是一種伴隨有較大熱量吸收或釋放的等溫或近似等溫過程，相變潛熱一般較大，因此相變材料的蓄放熱特性在建筑供暖中有著較高的應用價值[1～6]。太陽能熱泵是太陽能熱利用技術與熱泵技術的有機結合，可提高太陽能集熱器的效率和熱泵系統的性能[7～9]。太陽能是可再生能源，但存在能流密度低、不均勻性、間歇性，因此利用相變材料的蓄熱能力將熱量儲存在相變蓄熱水箱中，可使太陽能熱泵系統保持穩定、高效的運行狀態。本文對相變材料在太陽能熱泵系統中的應用進行探討。
1 相變材料的應用現狀
    國內外對相變材料在太陽能熱泵系統中的應用進行了廣泛研究。K.Kaygusuz等人[10～11]對相變材料CaCl2·6H2O在太陽能熱泵系統中的應用進行了研究，研究表明太陽能熱泵系統使用相變蓄熱技術后具有較好的供熱性能，特別是在夜間。王芳等人[12～13]針對太陽能地源熱泵的供熱量波動性問題，在系統中設置相變蓄熱裝置，利用CaCl2·6H2O的蓄放熱特性，通過對帶有相變蓄熱裝置的太陽能地源熱泵系統的運行模式及轉換條件的研究，使系統處于最佳運行工況，提高了系統的制熱性能系數。姜益強等人[14]研究了太陽能季節性相變蓄熱熱泵系統的原理、組成及運行模式，并建立了數學模型。將CaCl2·6H20作為相變材料，以該系統在哈爾濱地區某別墅的應用為例，對不同太陽能集熱器面積和相變蓄熱體體積下的集熱量、蓄熱裝置進出口流體溫度、相變材料平均溫度及相變蓄熱裝置散熱損失進行了模擬與分析。韓宗偉等人[15]以CaCl2·6H20為相變材料，研究了由太陽能集熱器、相變蓄熱水箱、熱泵機組、地埋管換熱器、末端裝置5部分組成的太陽能土壤源熱泵相變蓄熱供熱系統。相變蓄熱水箱協調了集熱器集熱量和建筑物負荷在時間上的相位差，提高了集熱器的集熱效率，使系統的運行更加靈活。
    由以上的研究可知，在太陽能熱泵系統中應用相變材料可以實現穩定的供熱工況，提高系統性能。在這些研究中所使用的相變材料為CaCl2·6H20，該相變材料具有價格低廉、相變潛熱較高的優點，相變溫度范圍為29～34℃，但相對于太陽能熱泵系統的運行溫度范圍偏高，對太陽能集熱器集熱效率有一定影響，也不利于系統運行的穩定性。
2 相變材料的開發與性能測試
    根據太陽能熱泵系統在我國寒冷地區的運行特點，相變材料應該具有如下特征：
    ① 相變溫度適宜。為了使系統穩定運行，相變狀態點應該在太陽能集熱器運行溫度范圍內階段性變化。由于太陽能集熱器受氣象因素的影響，具有出水溫度不穩定的特性，因此定相變溫度相變材料很難適應太陽能熱泵機組的要求，而非定相變溫度(具有一定相變溫度區間)相變材料能很好地滿足要求。這個溫度區間既能滿足熱泵高效工作的要求，也能使集熱器工作在高效的狀態。相變材料的相變溫度范圍宜為20～35℃。
    ② 相變潛熱大。相變材料的相變潛熱越大，蓄放熱能力就越強。
    ③ 相變過程緩慢完全。由于相變材料的蓄放熱周期是一個晝夜，因此應在此時段內能夠完成一個完整的蓄放熱過程。
    ④ 相變材料可多次重復使用，性能穩定。
    ⑤ 無毒無害無腐蝕性。相變材料對封裝材料無腐蝕性，無毒無害，一旦滲漏對人體無害。
    脂肪酸類低共融混合物具有相變溫度低、相變潛熱大、性能穩定、無過冷度(過冷度低)和價格適中的優點，適用于太陽能熱泵系統。將不同脂肪酸類物質按一定比例混合后，放到不銹鋼容器中邊加熱邊攪拌，待其完全熔融后，冷凝成低共融混合物。取試樣5mg，利用差式掃描熱量計對混合物的相變溫度和相變潛熱進行測定。特定混合比例下相變材料的相變溫度范圍為22～34℃，相變潛熱為181kJ/kg，相變溫度適宜，相對于CaCl2·6H20的相變溫度范圍更寬泛，有助于提高太陽能熱泵系統高效運行的穩定性。
3 工程實例經濟性分析
3.1 工程概況

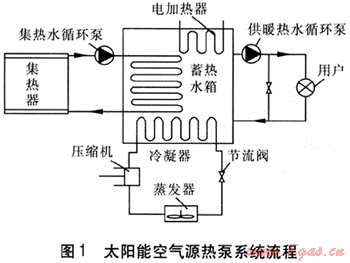

    供熱對象為建筑面積為4000m2的天津市區某公共建筑。原太陽能空氣源熱泵系統流程見圖1，夜間設置值班供暖，供暖熱負荷主要由空氣源熱泵承擔，當室外溫度很低時，啟動電加熱器來輔助空氣源熱泵供熱。在此基礎上進行改造，在蓄熱水箱中加入裝有相變材料的蓄熱裝置，從而使集熱器的集熱效率大幅提高。原系統造價為165.1×104元，改造后新增設備造價為7.8×104元。夜間室內供暖計算溫度為5℃，不同室外溫度持續時間及對應的供暖熱負荷見表1，經計算可得，供暖期總供熱量為254.74GJ。


表1 不同室外溫度持續時間及對應的供暖熱負荷
室外溫度/℃
-11
-9
-7
-5
-3
-1
1
3
5
時間/h
9
37
111
189
304
580
385
225
183
供暖熱負荷/(W·m-2)
26.8
23.4
20.1
16.7
13.4
10.0
6.7
3.3
0.0
3.2 經濟性分析
    采用動態費用年值法對改造前后的太陽能空氣源熱泵進行經濟性分析，動態費用年值F的計算式為[16]：

式中F——動態費用年值，元/a
    i——年利率
    m——使用年限，a
    F0——系統造價，元
    F′——運行費用，元/a
    天津地區低谷電價為0.3778元/ (kW·h)。原系統為維持冬季夜間室內供暖計算溫度，耗電量為37962 kW·h/a，則電費為14342元/a，由于用水量很小，水費可不計入運行費用中。改造后的系統耗電量為13103kW·h/a，同樣不計入水費，則運行費用為4950元/a，每年可節約9392元/a，約8.3年可收回新增設備造價。設定太陽能空氣源熱泵系統的使用年限為15年，由式(1)計算得到，改造后的系統動態費用年值比改造前低1149元/a，因此改造后的系統經濟性較優。
參考文獻：
[1] 孫學鋒，周志華，李勇剛.相變材料在暖通空調的應用[J].煤氣與熱力，2006，26(4)：67-69.
[2] 王利，趙兵全，趙鎮南.微膠囊相變懸浮液傳熱特性的實驗研究[J].煤氣與熱力，2006，26(12)：66-70.
[3] 邱林，吳秀芬，劉星，等.地面輻射供暖系統相變蓄能地板熱工性能研究[J].煤氣與熱力，2007，27(2)：79-82.
[4] 劉星，邱林.蓄能地板供暖用相變材料熱特性研究[J].煤氣與熱力，2008，28(5)：A32-A35.
[5] 陳其針.相變材料在建筑節能的應用[J].煤氣與熱力，2009，29(9)：A19-A21.
[6] 冀林仙，史曉濱.儲熱領域的微膠囊相變材料[J].煤氣與熱力，2009，29(11)：A26-A28.
[7] 鄭宗和，高金水，葛聽.太陽能熱泵供暖系統在西藏地區的應用[J].煤氣與熱力，2006，26(12)：52-54.
[8] 黃濤，趙軍.太陽能熱泵供暖系統的實驗研究[J].煤氣與熱力，2007，27(8)：71-72.
[9] 馬永濤，鄭宗和，葛昕，等.西藏地區太陽能熱泵供暖系統的性能分析[J].煤氣與熱力，2007，27(1)：69-70.
[10] KAYGUSUZ K.Experimental and theoretical investigation of latent heat storage for water based solar heating systems energy[J].Energy Conversion＆Management，1995(36)：315-323.
[11] KAYGUSUZ K，AYHAN T.Experimental and theoretical investigation of combined solar heat pump system for residential heating[J].Energy Conversion & Management，1999(40)：1377-1396.
[12] 王芳，鄭茂余，李忠建，等.相變材料在太陽能-地源熱泵系統中的應用[J].太陽能學報，2006(12)：1231-1234.
[13] 王芳，鄭茂余，李忠建，等.太陽熱泵蓄熱系統蓄熱過程的數值模擬[J].太陽能學報，2007(4)：411-415.
[14] 姜益強，齊琦，姚楊，等.太陽能季節性相變蓄熱熱泵系統在哈爾濱應用的模擬研究[J].暖通空調，2007(3)：15-20.
[15] 韓宗偉，鄭茂余，孔凡紅，等.太陽能-土壤源熱泵相變蓄熱供暖系統運行模式[J].可再生能源，2007(4)：10-14.
[16] 盛曉文.供熱技術經濟學[M].哈爾濱：哈爾濱工業大學出版社，2001.

(本文作者：郭春梅 張志剛 呂建 郭式偉 天津城市建設學院 能源與機械工程系 天津300384)
