摘要：探討了城市中壓燃?xì)夤艿蓝氯脑蚣昂蠊?，分析比較了管道堵塞的各種清管方關鍵詞：中壓管道；堵塞；清管Clearing Method of Blockage in Urban Middle-pressure Gas PipelineD
摘要：探討了城市中壓燃?xì)夤艿蓝氯脑蚣昂蠊治霰容^了管道堵塞的各種清管方
關鍵詞：中壓管道；堵塞；清管
Clearing Method of Blockage in Urban Middle-pressure Gas Pipeline
DUAN Wurong
Abstract：The causes and consequences of blockage in urban middle-pressure gas pipeline are discussed.The different methods for clearing the blockage are analyzed and compared.
Key words：middle-pressure pipeline；blockage；pipeline clearing
1 城市中壓燃?xì)夤艿蓝氯脑蚣昂蠊?/span>
    早期，廣州市管道燃?xì)獾墓?yīng)以重油裂解油制氣為主，以廣州石油化工總廠的煉廠氣、LPG空氣混合氣為輔。其中，重油裂解油制氣中含水(冬天含水量為10g/m3，夏天含水量為18g/m3)，一旦凈化脫水不徹底，就會造成管網中的燃?xì)夂砍瑯?biāo)，且壓力和溫度的變化將導致燃?xì)庵兴址e聚。中壓管網按輸送介質為天然氣設計，管網的管材基本是各種鋼管，而重油裂解油制氣含有C02等酸性氣體，對管網的腐蝕比較嚴重。由于管道轉彎處的局部阻力大，隨燃?xì)饬鲃?dòng)的鐵銹在轉彎處沉積，同時沉積的鐵銹還能吸附燃?xì)庵械乃?，因此往往在管道轉彎處沉積大量的鐵銹等雜物，造成管道堵塞。因主管管徑大且流量大，雜質很難沉積，故堵塞的一般是支管、小管(主要是DN 200mm以內的管道)。
   城市中壓燃?xì)夤艿蓝氯?，?dǎo)致下游用戶供氣不足，嚴重時會造成大面積停氣，不僅影響用戶使用，而且有損燃?xì)夤镜男蜗蟆?/span>
2 城市中壓燃?xì)夤艿赖那骞芊椒?/span>
    ① 利用管網自身壓力吹掃的清管方法
    關閉管網的上游閥門，將閥后管網中的燃?xì)膺M(jìn)行排放。排放完畢后，打開上游閥門，通過觀察閥后所連接的調壓箱中中壓表的讀數，來確定管道堵塞的大致位置。管道堵塞的大致位置為：中壓表讀數上升比較緩慢的調壓箱的上游，中壓表讀數上升正常的調壓箱所連接支管的下游。
    確定管道堵塞的大致位置后，打開末端調壓箱的中壓端堵頭，連接放散管，打開調壓箱的中壓端球閥，利用管道燃?xì)獾墓ぷ鲏毫ε懦龉芫W(wǎng)中的堵塞物。堵塞物隨燃?xì)庖黄鹋懦觯枰龊矛F(xiàn)場的安全措施，疏散人流，杜絕明火。堵塞物排出干凈后，關閉上游閥門，排放完管網中的殘余燃?xì)?，關閉調壓箱的中壓端球閥，擰緊堵頭后再打開中壓端球閥，打開上游閥門，使燃?xì)饬魍ǎ^察調壓箱中壓表的讀數。如全部閥后調壓箱的中壓表讀數上升正常，則清管工作結束；若有中壓表讀數上升比較緩慢，則需再重復吹掃。
    長期實踐證明，利用管網自身壓力吹掃清管方法既經濟又快捷。
    ② 壓縮空氣吹掃的清管方法
    當利用管網自身壓力無法將堵塞管道吹掃干凈時，可設置壓縮機進行空氣加壓，最高壓力不得超過管道的強度試驗壓力。
    首先關閉管網的上游閥門，將閥后管網中的燃?xì)膺M(jìn)行排放。排放完畢后，打開堵塞大致位置下游一臺調壓箱的中壓堵頭，接好壓縮機，將堵塞大致位置上游一臺調壓箱的中壓端連接放散管。如果堵塞大致位置上游沒有調壓箱，可以通過控制閥門的放散管排放。當壓縮機加到一定壓力時，打開放散管的球閥排放空氣，經反復多次的加壓和排放空氣，達到清管的要求。
   壓縮空氣吹掃清管的方法耗時較長，事先要確?？刂崎y門不串氣，若控制閥門串氣則建議不采用壓縮空氣吹掃清管方法。
   ③ 清管球清掃法
   清管球清掃法是利用氣體壓力將清管球從堵塞管道的始端推至末端。
   清管球清掃法的適用條件比較嚴格，要求被清掃管道的內徑必須一致，管道的彎頭必須采用沖壓彎頭，管道的支管焊接不能采用插入焊接，管道上的閥門必須采用球閥等[1]。
    由于管網的情況錯綜復雜，很難達到清管球清掃法的適用條件，很少使用。
   ④ 管道清理機清管方法
   在距離堵塞大致位置最近的調壓箱中壓端安裝好管道清理機，開機進行疏通，多次疏通破碎堵塞物后，利用管網自身壓力吹掃清管。

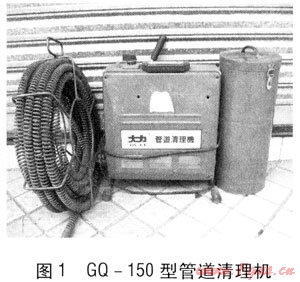

管道清理機清理能力強，但是受清理臂長的限制，清理管道的長度有限。GQ-150型管道清理機的管道清理長度只有30m，GQ-150型管道清理機見圖1。


   ⑤ 開孔清理的清管方法
   開孔清理的清管方法涉及到探管開挖。工作實踐中發現往往管道堵塞的位置在90°轉彎處。
    在確定管道堵塞的大致位置后，接入探管信號進行管路探測，在最適宜的轉彎處(管道清理機臂長允許的范圍內)開挖。開挖好作業坑后，進行管道切口作業，之后利用管道清理機清理，清理好后補焊切口，最后吹掃置換通氣，恢復正常供氣。
    開孔清理的清管方法程序復雜繁瑣，應盡量避免使用，在管道堵塞的早期階段應及時發現并進行清理。
