防斜打直新技術在川科1井中的應用

摘 要

摘要：超深井井斜控制是一項復雜的技術難題。目前國內海相地層第一口超深重點科學探索井——川科1井具有超高溫、超高壓的特點。為確保其井身質量，除采用常規防斜打
摘要：超深井井斜控制是一項復雜的技術難題。目前國內海相地層第一口超深重點科學探索井——川科1井具有超高溫、超高壓的特點。為確保其井身質量，除采用常規防斜打直技術外，在對國內外井斜控制理論與技術進行深入調研的基礎上，提出針對該井從第一次開鉆到第四次開鉆分別采用大尺寸鉆鋌塔式鉆具、垂直鉆井技術、遙控可變徑穩定器、機械式無線隨鉆測斜儀和測斜接頭等一系列防斜打直新技術，收到了預期效果：不僅井斜控制在設計范圍內(井斜設計小于10°)，井底水平位移僅60.35m，而且大大提高了機械鉆速。防斜打直配套新技術在該井的成功應用，為類似的超高溫、超高壓、超深井的防斜打直提供了經驗。
關鍵詞：超深井；井斜；鉆具組合；新技術；防斜打直；四川盆地；川科1井
    川科1井是中國石油化工股份有限公司在四川盆地川西坳陷孝泉-豐谷隆起帶的孝泉構造上部署的第一口超深重點科學探索井，該井設計井深為7540m，設計井底水平位移小于200m，最大全角變化率小于3.5°/25m，井底最大井斜小于12°。
   根據鄰井的經驗，該井井斜控制是影響快速鉆井和安全鉆井的關鍵[1～2]。在對國內外井斜控制理論與技術進行深入調研分析的基礎上，川科1井采用大尺寸鉆鋌塔式鉆具、垂直鉆井系統、變徑穩定器和測斜接頭等防斜打直新技術，有效地控制井斜，并獲得了較高的機械鉆速。該井為類似的超深井井斜控制及降低綜合成本提供了可資借鑒的寶貴經驗。
1 大尺寸鉆鋌塔式鉆具防斜打直技術
   川科1井對上部井段提出了嚴格的井身質量要求，由于第一次開鉆的井眼(Φ660mm)鉆頭尺寸大、環空間隙大，防斜難度很大，川科1井第一次開鉆鉆進首次選用Φ381mm鉆鋌、Φ279.4mm鉆鋌、Φ228.6mm鉆鋌、Φ203.2mm鉆鋌和Φ177.8mm鉆鋌構成的塔式鉆具組合，優選鉆井參數，并堅持與輕壓吊打相結合的方式，為防止上部地層井斜，鉆具結構適當增加鉆鋌的數量，緩慢增大鉆壓，提高鉆進速度。
    實鉆結果顯示：第一次開鉆井段最大井斜角1.23°，對應井深191.50m，第一次開鉆井底水平位移為2.12m，最大井眼曲率為1.38°/30m。均低于設計要求，這為該井以后鉆井施工打下了堅實的基礎。
2 垂直鉆井防斜打直技術
    川科1井第二次開鉆井眼尺寸為Φ444.5mm中，中完井深為3200.00m。第二次開鉆井段499.O0～3200.00m，該地層巖石堅硬、夾層多、跳鉆嚴重、井斜控制困難、機械鉆速低，機械鉆速小于1m/h。因此，第二次開鉆井段選用了美國貝克休斯的垂直鉆井系統VertiTrak(簡稱VTK)來控制井斜。
    VertiTrak系統綜合了AUTOTRAK(閉環旋轉導向系統)、高性能的X-TREME馬達、可靠的MWD3種技術開發出來的一種閉環自動垂直鉆井系統，VertiTrak最大降斜能力可以達到1.0/30m。通過選擇欠尺寸穩定器在鉆具組合中的位置及穩定器外徑的大小，可以對預期降斜率的大小進行設定，范圍為(1.5°～0.8°)/30m。在鉆進時通過調整鉆壓、排量等技術參數也可以對降斜率做適當?shù)奈⒄{(diào)。
2.1 垂直鉆井鉆具組合
    Φ444.5mmMD9541ZC鉆頭×0.53m+Φ241.3mmVTK工具×11.30m+Φ241.3mm浮閥(731×730)×0.80m+Φ438mm穩定器×1.57m+濾網接頭(731×730)×1.70m+Φ228.6mm減震器×5.85m+Φ241.3mm鉆鋌×26.39m+Φ228.6mm鉆鋌×80.47m+731×731雙公接頭×0.29m+Φ228.6mm震擊器×7.75m+731×630轉換接頭+Φ203.2mm鉆鋌×51.76 m+631×410轉換接頭+411×520轉換接頭+Φ139.7mm鉆桿。
2.2 鉆井參數
    鉆壓為240～360kN；排量為50～55L/s；泵壓為18～20MPa。
2.3 效果分析
    VTK鉆井總進尺2240.44m，純鉆進時間為1200.06h，平均機械鉆速為1.87m/h。比使用常規防斜鉆具組合的機械鉆速提高近1倍。VTK鉆進井段隨鉆測斜井斜均控制在0.5°以內。第二次開鉆電測從511.O0～2873.O0m井斜角為0.06°～1.68°。最大井眼曲率為1.72°/30m。井底水平位移僅22.40m。
2.4 垂直鉆井關鍵技術措施
    1) 采用VTK工具鉆進鉆具不旋轉，一方面避免了鉆具事故的發生，但另一方面發生井下復雜情況或事故的概率較大。因此，要注意加強劃眼，以保證井下正常。
    2) 采取垂直鉆井增大了鉆壓，在應用低密度鉆井液鉆井的情況下既能控制井身質量，又能提高機械鉆速。
    3) 由于VTK是以水力驅動鉆井，保持盡可能低的循環壓耗是提高鉆井效率的關鍵，應盡可能少用小內徑鉆具和保持鉆井液的表觀黏度較低。
    4) VTK工具壓耗約5MPa，在鉆井液密度較高的情況下VTK鉆井泵壓高。因此，盡量選用帶電動泵的鉆機實施垂直鉆井。
    5) VTK鉆井所使用的鉆頭保徑段要有特殊保護設計，提高保徑段強度及抗研磨性，保證井眼尺寸，以適用于鉆進研磨性地層，滿足鉆頭長時間鉆進的需要。
    6) 必須保證打入井中的鉆井液的清潔，泵入井內的巖屑及堵漏材料過多會嚴重影響工具的正常使用。因此，需要不定期清洗鉆井液罐。
3 變徑穩定器防斜打直技術
    川科1井第三次開鉆采用Φ311.15mm鉆頭鉆進，第三次開鉆井段(3200.O0～5700.O0m)，第三次開鉆井段地層巖性主要是陸相砂泥巖頻繁交替互層，客觀上防斜打直難度較大。選用了先進的變徑穩定器，根據監測的井斜情況及時調整鉆井參數和鉆具結構，有效控制了井斜。
    遙控變徑穩定器(VGS)每一個翼片有5個活塞，有5個活動斜面體，每一個斜面體調節3個活塞，每一個活塞有1個斜面，所有的斜面是一起活動的。當壓差作用在活塞下部斜面體上時，活塞向外伸展?；钊纳炜s是通過凸輪筒控制的，活塞通過壓差保持工作狀態。當帶有斜面的心軸通過作用在自身的壓差向下移動時，斜面同時推動所有活塞，活塞從自由狀態向外移動。通過壓差控制，在凸輪筒保持固定。當停泵消除壓差時，內部彈簧回彈，心軸恢復原位，活塞收縮，并且引導凸輪筒到達下一個位置。重新開泵將引導RCDS-1穩定器從自由狀態到另一個工作狀態?；钊ㄟ^(guò)壓差在凸輪筒中保持固定。當壓差變化時，活塞重新恢復下一個狀態。活塞將一直保持伸展?fàn)顟B(tài)，直到停泵時收縮。鉆壓不對活塞產生影響，利用鉆井液流過孔板所產生的壓差來判斷活塞工作狀態。
3.1 鉆具組合
    Φ311.2mm鉆頭+630×730雙母接頭+731×730翻板式回壓凡爾+Φ228.6mm雙向減震器(型號JZYS229-Ⅱ)+9228.6mm隨鉆測斜接頭+Φ228.6mm鉆鋌×18.22m+731×630接頭+Φ311mm變徑穩正器+Φ203.2mm鉆鋌×82.35m+631×410接頭+Φ177.8mm鉆鋌+411×520接頭+Φ139.7mm鉆桿。
3.2 鉆井參數
    鉆壓為240～280kN；轉速為55r/min；排量為34～35L/s；泵壓為18～20MPa。
3.3 現場應用情況及效果分析
    川科1井在第三次開鉆井段3200～5658m采用遙控可變徑穩定器，分4次入井，共使用1627h。平均機械鉆速為1.31m/h。比使用常規防斜鉆具組合的機械鉆速提高近30%。第三次開鉆井段井斜控制在1.75°以內，起下鉆過程無阻卡顯示。第三次開鉆井段井身軌跡控制較好，第三次開鉆中完電測最大井斜角1.74°，對應井深5092m，第三次開鉆井底水平位移40.85m，最大井眼曲率0.84°/30m。
4 抗高溫機械式測斜儀監測技術
    川科1井設計井深7540m，地層壓力梯度高，地層壓力大，地層溫度高，井底地層溫度超過170℃。川科1井從第三次開鉆到井底，采用抗高溫機械式測斜儀技術[3]來監測井斜。
4.1 機械式無線隨鉆測斜儀的工作原理
   機械式無線隨鉆測斜儀利用精密機械結構測量井斜，它的基本組成結構與現場廣泛使用的電子式無線隨鉆測斜儀(MWD)相似，它與MWD的顯著區別是，機械式無線隨鉆測斜儀的井下儀器為純機械機構，井斜的測量、井斜信息的轉換、脈沖發生器的控制及脈沖信號的發生等全部由機械裝置完成[3～6]。

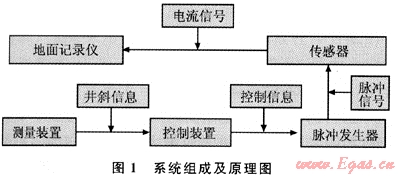

    圖1是整個系統的組成及工作原理圖。整個系統的工作原理是：井下儀器的測量裝置測得的井斜信息通過一定的機構傳遞給控制裝置，控制裝置將井斜信息轉換為控制信息，從而控制脈沖發生器產生脈沖信號，脈沖信號通過鉆井液傳遞到地面，立管上的傳感器檢測到壓力脈沖信號并由地面記錄儀打印出來，并根據脈沖信號的數量顯示出井斜的大小。


4.2 性能特點
   機械式無線隨鉆測斜儀的測斜原理與結構特點決定了其具有以下特點和優點：①操作簡單，使用方便；②測量時間短，可在任意井深時測量井斜，用機械式測斜儀測量一次井斜僅需3～5min且可以在接單根時進行，可以節省時間，提高鉆井速度，而且從第二次開鉆開始，可以在任何井深測量井斜，而不需擔心卡鉆的風險；③適應性強，受溫度和井深影響較小，機械式無線隨鉆測斜儀的井下儀器的最高工作溫度可達210℃，最大工作井深可達7000m，完全可以滿足目前深井和特殊井的需要；④可實現隨鉆測量，實時監測井斜，目前直井測斜儀器都不能進行隨鉆測量，機械式無線隨鉆測斜儀的井下儀器可直接安裝在鉆具上，隨鉆測量，對井斜進行監測，防止超過要求，從而提高井身質量；⑤測量結果穩定，性能可靠，由于是機械結構，沒有溫飄等現象的發生，測量結果穩定；⑥測量結果直接打印出來，可作為永久資料保存。
4.3 應用情況簡介
    第三次開鉆階段共測斜29次，最大井斜為1.5°，大部分控制在1°以內。5000m以后，鉆遇灰色粉砂巖和頁巖，該層易斜易漏，鉆井液性能更加惡劣，有時信號不清楚，給測斜帶來更大困難。現場服務人員隨時配合井隊工作，適當?shù)卣{(diào)整測斜時的鉆井參數，保證了測斜信號的質量和準確性。并根據實際情況，調整、制訂了相應的測斜方案，使斜度一直控制在1.5°以內。
5 結論與建議
    1) 超深井井斜控制是一個復雜的技術難題，應根據地層因素，采用常規防斜打直技術和防斜打直新技術相結合，才能很好地控制井斜。
    2) 垂直鉆井防斜打直技術能增加鉆壓，在應用低密度鉆井液鉆進的情況下效果特別明顯，既能控制井身質量，又能提高機械鉆速。
    3) 遙控可變徑穩定器在直井鉆井過程中形成滿眼鉆具結構，不僅能起到防斜和糾斜的作用，而且能提高鉆頭鉆壓，提高機械鉆速，修復井壁，減少起下鉆遇阻遇卡程度和減少劃眼時間。
    4) 機械式隨鉆測斜監控技術在川科1井第三次開鉆的使用成功，解決了5000m以上超深井段測斜的難題，為該井的順利安全鉆進提供了技術支撐。同時，由于在鉆進過程中可以隨鉆測斜，根據井斜的情況，適當調整鉆井參數，從而增加部分鉆壓，提高鉆井速度。
參考文獻
[1] 孫巋.防斜打快技術現狀與對策[J].天然氣工業，2003，23(3)：67-69.
[2] 汪海閣，蘇義腦.直井防斜打快理論研究進展[J].石油學報，2004，15(3)：86-89.
[3] 蔡文軍，王平，翟軍威，等.機械式無線隨鉆測斜儀及其應用[J].石油鉆探技術，2005，33(1)：39-40.
[4] HANGEGAN DON M.Managed pressure drilling in marine environments-case studies[C]∥SPE/IADC Drilling Conference，23-25 February 2005，Amsterdam，Netherlands：SPE，2005：SPE/IADC 92600.
[5] 白家祉，蘇義腦.井斜控制理論與實踐[M].北京：石油工業出版社，1990.
[6] 張玉勝，陳平.偏軸鉆具防斜效果探討[J].天然氣工業，2004，24(12)1：89-92.

(本文作者：李佩武 董明鍵 張居波 中國石化勝利石油管理局西南石油工程管理中心)
