LPG儲配站的儲罐下安裝注水裝置項目分析

摘 要

摘要：介紹東莞市LPG儲配站內的儲罐根部安裝注水裝置和堵漏搶險方案，包括工作原理，工藝流程、達到效果、預計投資和項目收益等。關鍵詞：LPG儲罐注水裝置；施工方案；投資收益1 前言19
摘要：介紹東莞市LPG儲配站內的儲罐根部安裝注水裝置和堵漏搶險方案，包括工作原理，工藝流程、達到效果、預計投資和項目收益等。
關鍵詞：LPG儲罐注水裝置；施工方案；投資收益
1 前言
1998年3月5日傍晚，西安煤氣公司液化石油氣站內容積為400m3、儲存170t液化氣球罐根部發生泄漏爆炸，造成12死32人傷的特大事故，直接經濟損失480萬元，社會影響極大。采取何種行之有效的防泄漏措施？搞好LPG儲配站的安全管理工作顯得日益重要。
    在儲罐排污口上加裝注水管，其主要目的是防止儲罐根部出現裂紋、根部閥門關閉失效時，液化氣液體外漏，而此時注水進入儲罐，利用液化氣比水輕的物理特性原理，減少和避免氣體外漏，同時亦為進行技術性處理爭取較為充足的時間。讓整個儲罐區在安全狀況下得到救治，避免類似西安事件的發生。
2 施工方案

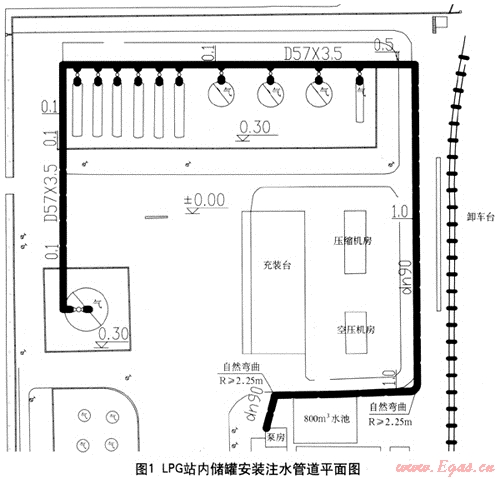

    東莞新奧燃?xì)庥邢薰緭碛蠰NG儲配站和LPG儲配站各一座。LPG站內有1000m3LPG球罐1座，200m3LPG臥罐3座，100m3LPG臥罐6座，儲存總?cè)莘e為2200m3，圖1為我LPG站內儲罐安裝注水管道平面圖。

   (1) 工藝流程部分
   LPG站內儲罐安裝注水裝置在工藝流程上分三部分：
    ① 注水口位置與形式
注水接入點設置在LPG儲罐的排污管口，便于單罐操作，又不影響非事故罐的作業。設計壓力1.6MPa的高壓供水干管從泵房至儲罐沿隔離墻外側敷設，供水末端分別用支管與罐排污管連接，期間設置1個控制閥、止回閥及高壓軟管連接快速接頭，儲罐排污管排污閥亦做相應改造。這樣，平時高壓注水管與貯罐工藝管線互成獨立系統，當需要注水時，高壓軟管可快速連接貯罐底部(見圖1)。
    ② 倒罐及放散系統
    事故狀態下，當連續注入一定容積的水后，即在貯罐下部形成水封代替并阻止液化氣外泄。以贏得時間將事故罐內的液化氣倒入其它罐中并可同時開啟緊急放散閥來降低貯罐壓力，也可利用放散匯總管接出站外安全地帶放空燃燒。同時確保液相倒液時、控制液相流速在約2.8m/s以下。
    ③ 高壓注水系統
    為了提高系統的快速反應能力和可操作性，我們采用了某水泵廠的FP80-1xADL80-95.5w自動補氣式氣壓給水設備，主要配備有DL注罐泵、VMP恒壓泵、補氣罐、安全泄壓閥、水泵控制箱。
    其工作原理是：利用密閉的氣壓罐內空氣的可壓縮性來改變氣壓罐內空氣的體積和壓力，達到為給水設備貯存、調節和輸送水量的目的，另外，氣壓罐可取代水塔或高壓水箱。氣壓壓力的變化自動控制水泵的啟閉。當氣壓罐內空氣量不足時能自動補氣，為防止補氣過多影響氣壓罐的貯水量，在罐體上裝限氣裝置、當出水管網耗水量少于恒壓水泵的供水量時，氣壓罐內水壓逐漸升高、當壓力表上壓力達到設定的最高工作壓力P2時，電控箱發出信號，使恒壓水泵停止工作，隨著罐內儲存水量的減少，出水管網壓力下降至設定壓力P1時、電控箱發出信號、啟動恒壓泵。在注水作業時。耗水量大于恒壓泵供水量，水網壓力繼續下降至P3、電控箱發出信號、啟動注罐泵，否則、僅由恒壓泵供水。由此可見平時水網的恒壓是由氣壓罐和恒壓泵來擔當，能避免消防水泵在無事故的情況廠頻繁啟動，避免消防泵磨損，保證消防泵安全可靠， 而需要大水流量時，注罐泵能自動啟動，使注水作業更加簡便、該裝置還設置了“自動”檔和“手動”檔。為避免注水壓力過高，設置了安全泄壓閥和旁路。供水管網水壓設定在1.4+0.05MPa(由壓力開關控制，可調)，由于水網保持恒定水壓、當需要注水時，直接用軟管接入儲罐，打開控制閥，水泵即自動啟動、大大提高了快速作戰能力。
    (2) 演練效果
    2007年11月24日，東莞新奧燃?xì)庥邢薰綥PG氣站對高壓注水堵漏系統進行了實際操作演練。以1號100m3罐(空罐)作為事故目標罐，假設其罐底出液管的球閥的法蘭片發生泄漏事故，對其進行事故控制。
    接到命令時，水壓維持在1.35～1.4MPa范圍內；將注水口快裝接頭與排污管口快裝接頭相接，然后開啟排污管閥門，使注水口與罐內連通，此時罐內壓力為0.45MPa。當開啟注水閥時，注水泵壓力降至1.1MPa，注水口壓力為1.0MPa，按預期效果注水。注水過程中，罐內壓力變化不大。14min后，停止注水動作，此時罐內液位為25cm，相當于入水體積12.5m，注水流量為53.57m3/h，基本達到了設計要求。在場消防及公司領導對此套系統的使用效果均感到很滿意，認為可以滿足應急需要。國家安全生產檢查團到我站檢查工作，也對我站的安全管理給予了高度評價，認為我站配備有如此搶險系統，進一步完善了我站的防范安全措施。但在系統操作過程中，仍應注意注水流速不應過大，以避免液化石油氣與水混流不易分層。
3 具體操作規程
   (1) 按壓力容器場站安全操作管理規定，預留一個應急備用儲罐(空罐)。罐內余壓應大于0.1且不超過0.4MPa。
    (2) 當站區某儲罐出現根部閥門泄漏，無法關閉閥門止漏險情時。首先將險情儲罐氣相管與預留儲罐氣相管聯通，進行第一次降壓處理。并關閉該罐其它所有能關閉的閥門，切斷該罐與其他儲罐聯系。
    (3) 啟動液化氣壓縮機，對險情儲罐和預留儲罐進行抽壓操作，也就是進行第二次降壓處理。
    (4) 打開險情儲罐注水系統閥門和排水口閥門，同時開啟75KW消防水泵，當水泵運轉正常后，關閉向LNG消防水系供水的兩個主閥門。使整個水泵壓力和供水全部進入注水系統，即進入向險情儲罐注水工作狀態。
    (5) 關閉險情儲罐排水口閥門，同時開啟險情儲罐排污口根部閥門對險情儲罐進行注水，用水堵住液化氣泄漏，完成控制第一環節。
    (6) 對泄漏部位進行可能的技術性處理，使此時漏水部位減少漏水或停止漏水。
    (7) 當險情儲罐液位接近到達氣相管口時，停止液化氣壓縮機抽壓操作，繼續注水工作，將險情儲罐液化氣從氣相管流向預留儲罐，實現險情儲罐搶險第二步。
    (8) 當險情儲罐液化氣全部倒入預留安全儲罐后，停止注水工作，關閉險情儲罐排污口根部閥門，并關閉險情儲罐氣相閥門，對險情儲罐進行徹底處理。
    (9) 將原正常的所有設備、閥門恢復原狀，使其恢復正常運行狀態。
4 投資費用
    要使此項注水裝置項目的實現，需要在各儲罐排污口加裝進水球閥，安裝專用進水管道和相關設備(見安裝簡圖和方案)?？偼顿Y約4～5萬元。
5 項目收益
    安裝完畢此項設備裝置后，除能提高儲罐區各儲罐的安全性能外，還可用于儲罐全面檢測時，利用此裝置進行全面檢測前注水泡罐程序，減少檢測前向大氣中排放液化氣氣體，提高了檢罐時的安全性，節約了排放的液化氣。如100m3的儲罐可節省120～150m3液化氣氣體。按我公司儲罐全部檢測一次計，以現小區瓶組管道液化氣價格計算，即可收回此項目的全部成本。
參考文獻：
[1] 姜正侯.燃?xì)夤こ碳夹g(shù)手冊.上海：同濟大學出版社.
[2] 徐正康，吳洪松.液化石油氣在燃?xì)夤I(yè)中的應用[J].

(本文作者：王波 新地能源工程技術有限公司 廣東東莞 523000)
