準噶爾盆地腹部火成巖巖性識別

摘 要

摘要：隨著火成巖油氣藏勘探的不斷深入，如何準確有效地識別火成巖巖性是進行該類油氣藏評價的關鍵。以準噶爾盆地滴西地區火成巖巖性識別為例，構建了4個巖性識別輔助參數，通過樣
摘要：隨著火成巖油氣藏勘探的不斷深入，如何準確有效地識別火成巖巖性是進行該類油氣藏評價的關鍵。以準噶爾盆地滴西地區火成巖巖性識別為例，構建了4個巖性識別輔助參數，通過樣本擴充解決了研究區同一巖性樣本測井信息不符合正態分布且難以確定其分布函數時引起數學方法識別巖性識別率低的難題。利用對應分析方法進行了巖性敏感性測井信息分析，運用統計性聚類和模糊聚類方法進行了巖性數學分類研究，使用模糊數學、貝葉斯判別分析、神經網絡、基于層次聚類分析思想的交會圖等方法分別進行火成巖巖性常規識別和主成分識別，開發出基于forward測井解釋平臺的火成巖識別軟件，共識別出火成巖巖性15種、沉積巖2種，與巖心薄片鑒定資料比較，各種巖性平均解釋符合率為86.5%。誤識的巖性主要為凝灰?guī)r和火山角礫巖，將成像測井資料與常規測井資料相結合來判斷便可以減少誤判。
關鍵詞：火成巖；巖性；識別；測井；交會圖；模糊數學；準噶爾盆地
0 引言
   火成巖作油氣藏已引起人們越來越多的關注[1～4]?；鸪蓭r儲層測井評價研究是繼砂巖、碳酸鹽巖等儲層之后的另一個重要領域。準噶爾盆地火成巖地層分布廣泛，其中蘊藏著豐富的油氣儲量，近年來發現了石西、滴西、五彩灣、五八區、湖灣區、六九區等油氣藏。火成巖油氣藏裂縫發育、產量高，為中國石油新疆油田公司“增儲上產”發揮了重要的作用。
    準噶爾盆地火成巖儲層主要分布于石炭系，在下二疊統佳木河組和風城組也有分布。埋藏深度變化較大，已發現的油氣藏埋藏深度在300～4900m，淺層(3000m以淺)一般為油藏，深層則油藏和氣藏均有。通過目前的研究發現，巖性與含油氣性存在關系、不同巖性其儲集結構和測井處理參數不同?；诖耍鸪蓭r巖性識別對于后期的火成巖儲層評價與開發顯得尤為重要[5～9]。
1 巖性識別樣本庫的建立
1.1 火成巖測井響應特征
    基性火成巖類：密度高，自然伽馬低，聲波時差低，中子高。酸性火成巖類：自然伽馬高，密度低，中子低，聲波時差高。中性火成巖類：介于基性和酸性之間，中子、密度、聲波時差中等。
1.2 巖心薄片巖性確定
    對巖心巖性的準確判定是火成巖巖性識別的基礎。本次研究共收集了滴西地區、石西地區和五彩灣地區40口井的760張薄片，研究中將所有收集到的薄片資料全部在鏡下觀察并按照地質學的火成巖巖性成分分類標準統一重新定名。
1.3 巖心歸位與樣品的挑選
    由于巖心深度(鉆井深度)與測井深度不一致，因此必須對巖心分析的數據進行深度歸位。歸位的原則為：在孔隙度解釋的基礎上結合成像資料和元素測井資料進行巖心的整體的深度歸位。具體來說，由于聲波測井曲線、密度測井曲線和中子測井曲線與巖心分析孔隙度相關性較好，故可以根據巖心分析孔隙度與測井曲線的變化趨勢對測井曲線進行整體歸位，歸位的同時利用成像資料和元素測井資料檢查巖心歸位的正確性。
1.4 巖性參數的構建
    為了突出巖性，消除孔隙的影響，定義4個測井參數——M、N、P、E。其中：。△tf、φNf、ρf分別為流體的聲波時差、視中子孔隙度和密度值；△tf、φN、ρb分別為巖心樣本的聲波時差測井值、中子測井值和密度測井值。
1.5 數學識別巖性樣本庫的擴充
    由于研究區存在以下情況：火山角礫巖、凝灰?guī)r成分復雜，酸性、基性和中性的都有；巖性復雜，凝灰?guī)r和火山角礫巖的測井曲線基本不符合正態分布；熔巖由于破碎、蝕變、沸石化等的影響也使得其測井曲線值符合正態分布但其分布范圍較廣。因此不能利用常規的正態分布函數確定隸屬度函數和判別函數來進行巖性識別，如果仍用正態分布函數進行巖性識別，則需要將各種巖性進一步細分。
    火成巖一般巖層厚度大，測井曲線值相對穩定，多呈箱形；巖心歸位較為容易，有時上下移動幾米對結果都沒什么影響。故可將這種易于歸位的巖心樣品進行擴充，以成像測井資料和元素測井資料等其他特殊項目為參考，隨機挑選該箱形測井曲線值段內10～20個深度點作為該巖心樣本的擴充樣本，然后每一個被擴充的巖心樣本自成一類巖性，再利用正態分布函數進行數學識別。識別完畢計算機再自動將各自成為一類的巖性進行巖性名稱的合并與統一。
1.6 巖性敏感性測井信息分析
    要劃分復雜的火成巖地層的巖性，需通過多種測井資料配合。對應分析可以從眾多的測井曲線中選擇出對巖性敏感的測井曲線，通過對應分析可以說明哪些類型的火成巖樣品更容易區分，哪些測井曲線起更大的作用，從而達到綜合劃分巖性，以提高復雜火成巖地層的巖性識別效果的目的。

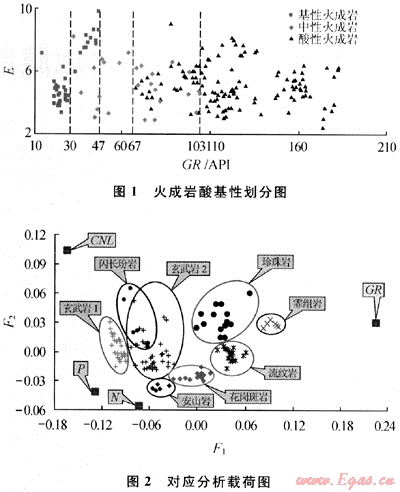

    為了避免載荷圖上數據點過多影響對應分析，首先得從樣本中挑選一些典型的、易于歸位的樣品用于對應分析研究。利用對應分析發現GR對研究區的火成巖巖性反應最為敏感，圖1為利用GR對研究區火成巖酸基性的劃分，從另外一個角度驗證了對應分析的正確性。CNL、P與N對研究區的巖性反應次之。
    研究區凝灰?guī)r和火山角礫巖成分復雜，酸性、中性、基性均有，它們對R型因子分析影響嚴重，故對應分析時將其剔除掉。圖2是挑選出對反應巖性較為敏感的曲線GR、CNL、P與N后所做的對應分析，其結果顯示反應巖石酸基性的第一主因子(F1)的貢獻率為85.5%，反應巖石孔隙結構及含油性的第二主因子(F2)的貢獻率為14.3%。在載荷圖上，各種巖心的樣本點分布規律較好。GR＜30的玄武巖與閃長玢巖能明顯區分開，GR≥30的玄武巖為中基性火成巖，與閃長玢巖不易識別開來。
1.7 巖性的數學分類研究
    聚類分析是根據樣品之間的親疏程度，將它們進行逐級定量分類的一種多元統計分析方法。故可用聚類分析進行巖性的數學分類研究。為便于尋找規律，聚類分析時仍然剔除成分復雜的凝灰?guī)r和火山角礫巖，同時對熔巖類進一步篩選，剔除那些不容易歸位的樣本，根據對應分析結果剔除掉電阻率曲線以及密度曲線，分別利用統計性聚類和模糊聚類進行聚類分析。
    從譜系圖上可以看出研究區火成巖主要分為兩大類，分別為酸性火成巖和基性火成巖，兩者之間存在安山巖和部分玄武巖作為過渡巖性。統計性聚類和模糊聚類結果基本一致。聚類方法的選擇對于最終結果有一定影響，同是統計性聚類或模糊聚類，選擇不同方法，基本沒有發現酸性火成巖與基性火成巖誤識的現象，但結果不完全一樣。
    聚類分析用于巖性識別存在一定的不穩定性，但聚類分析的一大優點就是巖性樣本較少時也可以得到較好的結果，故在勘探初期利用聚類分析優于其他數學識別方法。
2 火成巖巖性識別
2.1 基于層次聚類分析思想的交會圖
    具體做法為：建立巖心樣本庫中各種測井曲線和參數之間的兩兩交會圖；然后在火成巖酸基性識別的指導下，采用層次法聚類分析的思想，選取多套測井交會圖版進行組合，將火成巖巖性識別分解為較容易實現的一些混合巖性識別，再將混合巖性進一步分解，直至識別出所有能識別的巖性為止，達到逐級、逐次對樣本庫中所有巖性進行逐步剝離的目的，實現用多個有順序的二維圖版的組合對復雜火成巖巖性多維空間的表征，最終建立巖性識別圖版庫以及各圖版的使用順序；研究中挑選交會圖進行逐步分解的原則為美觀、簡單、符合基本地質觀念，同一巖性一般不由多張交會圖版分開識別出來，同時還要有利于下一級混合巖性的細分；最后一步工作就是利用建立好的有順序的圖版庫進行巖性識別，根據待識別樣品的測井曲線值將其投到識別圖版上(圖2)，落在某一個巖性區域就屬于該巖性。如果識別出來屬于一種混合巖性，則再進一步選取該混合巖性進一步細分的交會圖版進行識別，直到識別出屬于某一種具體巖性為止。
    研究中共建立了8張二維有序的巖性識別圖版，其組合就構成了一個多維空間來反映復雜的火成巖巖性。從上述圖版可以發現，研究區凝灰?guī)r和火山角礫巖種類眾多，分布廣泛，圖版中凝灰?guī)r和火山角礫巖與其他巖性的界限有時比較模糊，故巖性識別容易造成凝灰?guī)r和火山角礫巖誤識為其他巖性或其他巖性誤識為火山角礫巖。
2.2 模糊數學識別
2.2.1建立巖性識別基礎的數據庫
   優選測井信息，根據對應分析結果，常規測井中每一種信息對巖性都有反映，以GR的最好，CNL、N，P次之，M、AC和E再次之，DEN、RT和RI最差，根據對應分析結果確定各種測井信息反映巖性的權系數(表1)。
表1 各測井曲線測井權系數表
測井信息
GR
N
CNL
P
M
AC
E
DEN
RT
RI
權系數
1.2
1.0
0.7
0.5
0.1
0.1
0.1
0
0
0
2.2.2隸屬函數基本單元的確定

式中：x為測井信息；為測井信息中的數學期望值；α為測井信息中的標準方差。
2.2.3 隸屬函數的一般形式

式中：i=1，2…，n，反映不同巖性；xij為測井信息；為第i種巖性j種測井信息中的數學期望值；αij為第i種巖性j種測井信息的標準方差。
2.2.4巖性識別
    首先計算待識別樣本的各種巖性的隸屬度，然后依據最大隸屬度原則，隸屬度最大的那個對應的巖性即為待識別樣本的巖性。
2.3 貝葉斯判別分析識別
2.3.1正態總體的判別函數

2.3.2巖性識別
    采用正態總體的判別函數在貝葉斯準則下建立多總體判別函數，計算待識別樣本屬于各已知巖性的條件概率，選取條件概率中的最大者作為待識別樣本的巖性識別結果。
2.4 神經網絡識別
    本次研究采用了只有一個隱層的3層BP神經網絡進行巖性識別，根據對應分析的結果，選取AC、CNL、GR和M、N、P和E作為輸入節點。輸出節點為巖性識別樣本庫中的巖性編號。
    為了便于網絡的收斂，在對樣本點進行訓練前，需要對各個節點的輸入進行歸一化處理，對于識別結果，再進行反歸一化。
2.5 主成分識別火成巖
    由上可知，測井參數x的第i個主成分表示為：
    yi=ωiTX (i=1，2，…，m)
    ωiT為第i個特征值對應的單位特征向量的轉置。由上式可知，只要得到ωiT，再求出標準化變量值x，便可計算出各主成分的得分。主成分1(F1)和主成分2(F2)與測井參數之間的轉換關系具體表示為：
    F1=1.22GR-0.32CNL+0.12P
    F2=0.70CNL-0.62P-0.52N
    將各個樣品的4種測井參數代入上式，就可以計算出各個樣品的主成分的得分了。計算出各主成分得分后，則可以應用前述的4種巖性識別方法進行識別。
2.6 電成像測井識別火成巖
    巖性劃分首先將鉆井取心資料刻度到FMI圖像上，然后參考錄井資料，結合常規曲線特征，主要根據FMI圖像特征來劃分不同結構的火成巖。準噶爾盆地腹部火成巖巖性復雜，主要的火成巖有：玄武巖、安山玄武巖、閃長玢巖、安山巖、英安斑巖、英安流紋斑巖、珍珠巖、流紋巖、沸石化珍珠巖、霏細巖、霏細斑巖、花崗斑巖、凝灰?guī)r、火山角礫巖、沉凝灰?guī)r和沉火山角礫巖等，再加上破碎、蝕變、沸石化等影響，使得火成巖巖性非常復雜。電成像測井可以根據井壁電阻率的變化揭示巖石的結構、構造。
    1) 塊狀模式：指顏色較單一的均質塊狀結構，代表一種塊狀結構，表明巖石中不發育裂縫、層理、層洞等。亮色塊狀指示巖性較致密，如致密碳酸鹽巖、致密火成巖、塊狀砂巖等；暗色塊狀指示典型的泥巖及縫洞發育的碳酸鹽巖和火成巖。
    2) 條帶狀模式：圖像上顯示為明暗相間的條帶狀，指示為砂泥巖互層沉積環境。
    3) 線狀模式：圖像上顯示為線狀，指示在一定范圍內電阻率的變化，而導致圖像顏色突變。線狀模式可指示裂縫、人工誘導縫、層面、沖刷面、縫合線、不整合面、斷層等不同特征。
    4) 斑狀模式：溶蝕孔洞成像圖多呈現為暗色斑狀，當有角礫巖或礫石時，成像圖呈亮色，凝灰?guī)r一般為暗色斑點模式。
2.7 巖性綜合判別方法
    為了將8種常規測井曲線識別結果統一輸出，采用了如下辦法：①如果某方法將該采樣點識別為該種巖性，則定義該巖性得分為1，未識別成的巖性為0；②將其得分與樣本庫檢查所得出的識別率相乘后加權求和；③對于和值最大的巖性即為巖性綜合解釋的結果。對于凝灰?guī)r、火山角礫巖和沉積巖的識別，主成分識別不參與評價。利用該方法，共識別出14種火成巖(霏細巖、珍珠巖、流紋巖、花崗斑巖、安山巖、玄武巖、閃長玢巖、沉凝灰?guī)r、基性凝灰?guī)r、酸性凝灰?guī)r、中性凝灰?guī)r、基性火山角礫巖、酸性火山角礫巖、中性火山角礫巖)和2種沉積巖(砂巖、泥巖)。
2.8 火成巖測井巖性識別軟件的實現
    火成巖測井識別屬于勘探測井資料分析處理的范疇，故本次開發利用VC++編程語言和FORWARD的SDK編程接口編寫火成巖巖性識別動態庫，然后將生成的動態庫掛接到FORWARD平臺下的綜合常規處理的平臺上，通過繪圖模板將測井曲線和識別結果及時地顯示出來；利用該平臺的參數設置窗口實現對識別參數的調整和人機交互。
    軟件總體分為3大步，分別為數據預處理、建立判別標準和識別結果輸出。流程為：首先讀取樣本庫，將樣本庫的測井數據標準化；計算各樣本的主成分，再利用樣本庫曲線值和計算出的主因子分別利用圖版識別、貝葉斯判別、模糊數學識別和神經網絡識別這4種方法進行識別，將識別結果輸出顯示；最后操作人員利用成像測井等其他資料，進行巖性識別的綜合解釋，在處理過程中，操作人員可以通過設定處理層段和設置各層段參數來達到分層精細解釋的目的。
3 應用效果
為了檢驗巖性識別結果，挑選了研究區20口有巖性薄片定名的井進行解釋處理，其中有267塊巖心樣品未用于建立巖性識別樣本庫。在統計識別率的過程中，由于薄片鑒定未給出凝灰?guī)r和火山角礫巖的巖石成分，故檢查時酸性、中性、基性凝灰?guī)r均按凝灰?guī)r統計，火山角礫巖與此類同。統計結果顯示平均解釋符合率為86.5%。
表2 巖性識別結果檢驗表
薄片
樣品數/個
識別數/個
識別率/%
誤識巖性個數
泥巖
17
14
82.35
玄武巖3個
砂巖
45
42
93.33
沉凝灰?guī)r2個，流紋巖1個
熔結凝灰?guī)r
19
16
84.21
流紋巖3個
玻屑凝灰?guī)r
29
25
86.21
流紋巖2個，流紋質火山角礫巖1個，安山質火山角礫巖1個
安山質凝灰?guī)r
18
15
83.33
安山質火山角礫巖1個，安山巖1個，玄武巖1個
沉凝灰?guī)r
12
9
75.00
砂巖1個，沉火山角礫巖1個，玄武質火山角礫巖1個
玄武質凝灰?guī)r
23
19
82.61
玄武巖2個，玄武質火山角礫巖2個
流紋質火山角礫巖
11
8
72.73
流紋巖1個，玻屑凝灰?guī)r2個
安山質火山角礫巖
17
14
82.35
安山質凝灰?guī)r1個，玄武巖1個，沉火山角礫巖1個
沉火山角礫巖
4
3
75.00
玄武質火山角礫巖1個
安山巖
4
3
75.00
玄武巖1個
玄武巖
49
45
91.84
玄武質火山角礫巖2個，玄武質凝灰?guī)r1個，安山巖1個
閃長玢巖
0
0


流紋巖
10
10
100.00

花崗斑巖
7
7
100.00

珍珠巖
0
0


霏細巖
2
1
50.00
流紋巖1個
總計
267
231
86.52

    從表2中可以看出，主要儲集層巖性花崗斑巖、玄武巖、流紋巖的識別率均在95%以上；誤識的絕大多數是凝灰?guī)r和火山角礫巖，但這兩種火成巖與熔巖類在結構上有很大差別。成像測井可以很好地揭示巖石結構，熔巖的圖像模式為塊狀結構，凝灰?guī)r為暗色斑點模式，火山角礫巖為亮色斑點模式，沉積巖為條帶狀模式，借助成像測井資料，可以很好地校正常規測井曲線不能揭示巖石結構而帶來的誤識。
4 結論
    1) 火成巖巖性成分復雜，火成巖巖性識別需要利用多種測井曲線相結合，必要的時候可以構造一些巖性輔助識別曲線。
    2) 聚類分析識別巖性主要適用于勘探初期資料較少的時候，對于勘探中后期的巖性識別使用貝葉斯判別分析識別巖性、模糊數學識別巖性、神經網絡識別巖性以及圖版識別更佳。
    3) 利用對應分析，得出了本研究區火成巖巖性敏感曲線為GR，其次為CNL、N、P，最不敏感的曲線為DEN，RT主要反映巖石孔隙結構和含油性。通過對應分析將玄武巖分為兩類，一類是OR＜30，另一類GR≥30；與閃長玢巖相混不易識別的是第二類。這個分類標準最后得到了利用圖版區分火成巖酸基性的驗證(GR＜30為基性巖)。
   4) 利用多套測井交會圖圖版組合、采用層次聚類的思想對樣本庫中所有巖性進行剝離，實現了用多個二維圖版對復雜火成巖巖性多維空間的表征。利用圖版可以實現對復雜火成巖的識別。
    5) 利用巖心描述和薄片資料相結合，在一些巖性發育比較穩定的層段擴充的巖性識別樣本庫，利用這種擴充后的巖性識別樣本庫可以很好地解決利用模糊數學識別巖性的隸屬度函數和貝葉斯判別的判別函數選擇正態分布函數識別帶來的誤差。這種方法也可以應用于其他相關領域。
    6) 電成像測井能夠高分辨率地識別出巖石結構，而常規測井曲線識別巖性則是多種測井方法的多維空間的組合，將兩種資料相結合能夠很好地提高火成巖巖性識別率。
    7) 一般從酸性到基性巖類，自然伽馬測井值逐漸降低。
    8) 在礦物組分等相同的情況下，熔巖類密度測井值較高、聲波時差測井值較低，過渡巖類中等，火山碎屑巖類密度測井值較低、聲波時差測井值較高。
    9) 綠泥石化、高嶺石化、破碎和蝕變等可造成電阻率和密度測井值降低、聲波時差和中子測井值增大。
參考文獻
[1] 曹寶軍，李相方，姚約東.火山巖氣藏開發難點與對策[J].天然氣工業，2007，27(8)：82-84.
[2] 姚芳，黃芳，季靜，等.棗35斷塊火成巖儲層評價與開發效果[J].天然氣工業，2007，27(8)：41-43.
[3] 綦敦科，吳海波，陳立英.徐家圍子火山巖氣藏儲層測井響應特征[J].測井技術，2002，26(1)：52-54.
[4] 鄒才能，趙文智，賈承造，等.中國沉積盆地火山巖油氣藏形成與分布[J].石油勘探與開發，2008，35(3)：257-270.
[5] 趙建，高福紅.測井資料交會圖法在火山巖巖性識別中的應用[J].世界地質，2003，22(2)：136-140.
[6] 王建國，耿師江，龐彥明，等.火山巖巖性測井識別方法以及對儲層物性的控制作用[J].大慶石油地質與開發，2008，27(2)：136-142.
[7] 馮翠菊，王敬巖，馮慶付.利用測井資料識別火成巖巖性的方法[J].大慶石油學院學報，2004，28(4)：239-243.
[8] 王鄭庫，歐成華，李風霞.火山巖儲層巖性識別研究[J].國外測井技術，2007，22(1)：8-11.
[9] 魏斌，陳建文，李長山，等.徐家圍子斷陷火山巖巖性的測井識別技術[J].特種油氣藏，2003，10(1)：73-76.

(本文作者：趙武生1 譚伏霖1，2 王志章1，2 隆山3 董延喜3 1.中國石油大學(北京)；2.“油氣資源與探測”國家重點實驗室 中國石油大學(北京)；3.中國石油天然氣集團公司西部鉆探工程有限公司測井公司)
