平板式全預混燃燒器的開發研究

摘 要

摘要：通過優化設計和試驗，開發研究了28kW的不銹鋼平板式全預混燃燒器。試驗結果表明燃燒器燃燒穩定，性能良好，具有明顯的節能減排效果，適合于燃氣熱水器和壁掛爐中應用。采用CFD
摘要：通過優化設計和試驗，開發研究了28kW的不銹鋼平板式全預混燃燒器。試驗結果表明燃燒器燃燒穩定，性能良好，具有明顯的節能減排效果，適合于燃氣熱水器和壁掛爐中應用。采用CFD和κ-ε湍流模型和Fluent軟件進行了全預混燃燒器的冷熱態數值模擬，計算結果與試驗結果能相吻合，為平板式全預混燃燒器的開發提供了有價值的參考依據。
關鍵詞：平板式；全預混燃燒；開發研究
　0 前言
　全預混燃燒器將燃氣與燃燒需要的空氣預先充分混合，然后進行燃燒；燃氣/空氣混合氣在燃燒區能夠瞬間完成燃燒，往往看不到火焰或者只有很短的火焰。全預混燃燒具有許多突出的優點，由于燃氣/空氣混合均勻，空氣過剩系數可以控制得很低，因而煙氣量較少，燃燒溫度提高；燃燒產生的熱量可以通過對流和輻射兩種方式傳遞，大大提高傳熱效率。全預混燃燒器的表面熱強度較高，所以燃燒效率高，頭部尺寸小，燃燒室體積也同樣減小。如果用在燃氣熱水器或壁掛爐中，可以騰出更多的空間進行熱交換，因而提高效率。在充分燃燒的條件下，煙氣中CO等不完全燃燒產物濃度降低了；隨著煙氣在高溫區停留時間的縮短和空氣量的減少，煙氣中的NOx含量也大幅度地降低。全預混燃燒器在工業上的應用比較廣泛，在燃氣熱水器和壁掛爐中開發應用全預混燃燒器，對于節能減排、發展低碳經濟具有重要意義。
　全預混燃燒器通常有不同的材料和結構形式：陶瓷板紅外線燃燒器，金屬纖維全預混燃燒器和金屬板式全預混燃燒器。金屬板式全預混燃燒器是上世紀80年代由英國首先開發成功的，目前在歐洲得到廣泛使用。根據我們公司的生產條件以及綜合考慮工藝、結構、加工、成本等因素，我們研究開發了不銹鋼平板式全預混燃燒器，主要用于燃氣熱水器和冷凝式壁掛爐。
　1. 全預混燃燒器的開發
　1.1 燃燒器基本結構

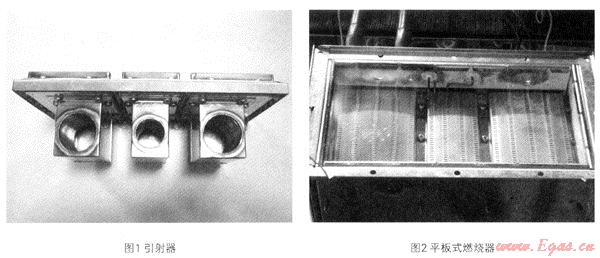

　我們所開發的平板式全預混燃燒器由噴嘴、引射器、混合室、平板式火孔頭部等組成。燃燒器用0.8mm厚的不銹鋼薄板加工制成，具有良好的耐高溫、耐腐蝕和加工性能。燃燒器的熱負荷為28kW，燃氣為天然氣。采取強制鼓風式，按照燃氣壓力，由電控調節風機轉速鼓入適量空氣，進入混合腔預混。為了便于調節熱負荷，整個燃燒器分成3個獨立的單體燃燒器(見圖1、圖2)。兩側燃燒器的尺寸為107×74.5mm，各占熱負荷總量的37.6%；中間燃燒器的尺寸為107×50mm，占熱負荷總量的24.8%；燃燒器頭部的高度為10mm。單體燃燒器由于尺寸的減小，能夠有效地減少高溫下不銹鋼平板的變形，我們還創造性地將燃燒器頭部的平板做成凸弧形，可以進一步防止不銹鋼平板的高溫變形和材料剛性的降低。燃燒室頭部設置一塊多孔均流板，以使頭部火孔的混氣壓力和流量比較均勻，而且有利于防止回火。
　中間燃燒器頭部有730個圓火孔和160個扁火孔，側燃燒器頭部有1300個圓火孔和200個扁火孔；圓火孔直徑為中O.82mm，扁火孔長3.5mm，寬0.7mm(圖2)。頭部的圓形小火孔得到較大的氣流速度，在高溫時能夠避免回火；而面積稍大的扁形火孔能夠牢牢拉住火焰，防止出現脫火。正是因為這兩種不同形狀火孔的優化配置，燃燒試驗表明，在不同的熱負荷條件下都可穩定燃燒，能夠有效地防止冷、熱態回火和脫火。同時適量的扁孔可以增加火孔總面積，相應減少頭部尺寸。

平板式全預混燃燒器被安裝在冷凝式壁掛爐內，燃燒所用的燃氣是12T天然氣，供氣壓力2kPa。通過反復調試，取得了良好的效果。燃燒器調節控制方便，運行時在火孔之上呈很短的藍色火焰；在高、低負荷下都能穩定燃燒，沒有出現回火和脫火現象?；鹧鏈囟却蠹s950～1000℃，燃燒器外壁面溫度基本在110～150℃。熱水產率103%，排煙溫度38℃，熱效率達到105%，排放的煙氣中CO=225ppm，NOx=14.9ppm。
2 平板燃燒器的數值模擬
　在燃氣熱水器的燃燒器內，燃氣與空氣混合并燃燒成煙氣，一般說來是一個相當復雜的具有化學反應的三維湍流問題。采用計算流體力學(CFD)數學模型，建立混合氣體的流動、傳熱和燃燒基本方程，也即連續性方程、動量方程、能量方程和氣體組分擴散方程，并補充湍流的RNGκ-ε模型。為了便于求解，這些基本方程可以用統一格式的通用微分方程來表示，從而可以應用一般化的數值計算方法，編制通用的計算程序。
　2.1 基本方程
　(1) 通用微分方程
　采用統一的因變量來表示特性量，通用微分方程可表示為：

　式中：第一項為非定常項，表示單位體積內特性量隨時間的變化率；第二項為對流項，表示通過控制面的凈通量；第三項為擴散項，表示通過控制面由分子效應引起的輸運項的散度，其中GΦ表示特性量Φ的輸運系數；第四項為源項，表示任一內部和外部過程或源對控制體內特性量變化所作的貢獻。
　當式中的特性量Φ分別為常數1、速度Vi、比熱焓h和組分濃度c時，通用微分方程就分別表示質量方程、動量方程、能量方程和組分擴散方程；后三個方程中相應的輸運系數，則分別為動力粘度、導熱系數和擴散系數。
　(2) 連續性方程
　在通用微分方程中，設特性量Φ=1，并且在流體中不存在質量源或匯，即SΦ=0時，方程(1)就成為連續性方程：

    (3) 動量方程(Navier-Stokes方程)
如果特性量是速度(動量)，即Φ=Vj，源項為受到的外力和內力。對于不可壓縮流體，則得到動量方程：

式中μ為流體的粘性系數，
(4) 能量方程
如果特性量是熱焓(能量)，即Φ=h，則可得到能量方程：

    (5) 氣體組分的擴散方程
在擴散方程中，特性量是氣體的組分濃度c：

　式中Dm為擴散系數，F(xiàn)c為組分c的輸入源o
　(6) 湍流的RNG κ-ε模型
　對于粘性系數μ為常數的不可壓流體作等溫流動時，由連續性方程(2)和動量方程(3)就可以組成p、v的封閉方程組，在適當?shù)倪吔鐥l件和初始條件下能夠求解流體流動問題。對于湍流，由于速度量在時均值的基礎上，又增加了湍流帶來的速度脈動值：u′、v′、w′，因而必須引入湍流模型才能封閉求解。
　該湍流模型定義湍流動能，湍流動量擴散率ε=cDk3/2L，其中cD為無量綱的阻力系數，L為特征長度。根據Navier-Stokes方程，可導出κ和ε方程：

　2.2 網格劃分及邊界條件
　利用Gambit創建平板式全預混燃燒器的三維網格模型(圖3)，即根據幾何參數繪制出燃燒器幾何體，并劃分網格，為中間燃燒器的三維網格模型。
　邊界條件包括進口處的氣體流量、速度、溫度和組分，并假定經過燃燒器頭部的多孔均流板，氣體速度和組分實現均勻分布。模擬計算采用的燃氣是12T天然氣，過?？諝庀禂?shù)α=1.05，火孔熱強度9.1W/mm2，氣體進口溫度為20℃。應用Fluent5/6求解器作了數值計算。

　2.3 冷態模擬結果

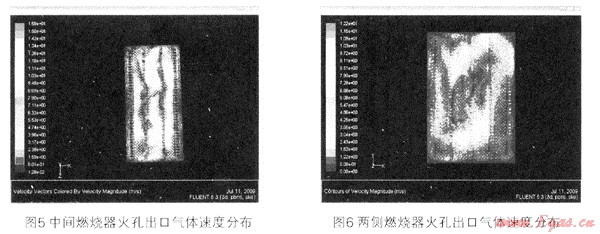

　燃燒器中心截面的速度分布如圖4。中間燃燒器和兩側燃燒器的火孔出口氣體速度分布見圖5和6。出，經過多孔均流板以后，燃燒器頭部的火孔出口氣流速度基本均勻，達到4.Om/s。

　2.4 熱態模擬結果

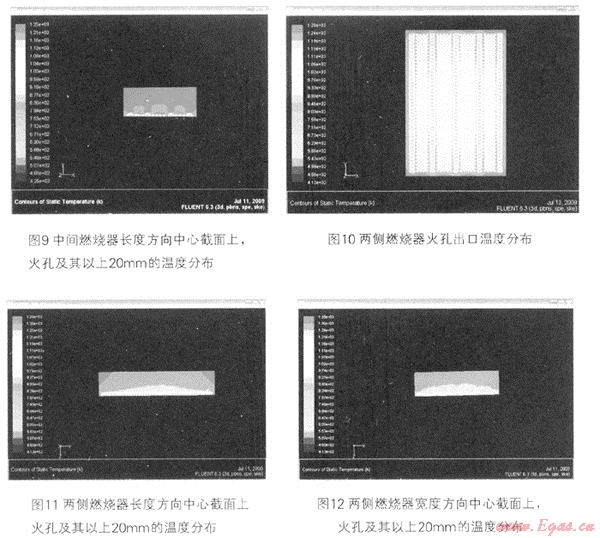

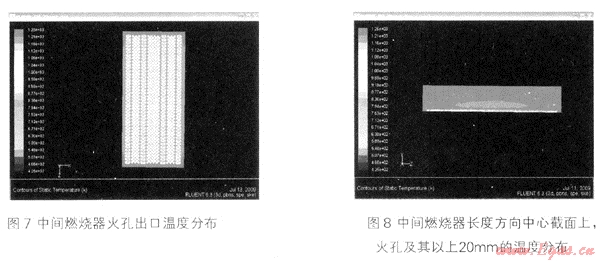

　熱態數模計算得到了中間燃燒器和兩側燃燒器的火孔出口以及火孔以上20mm的溫度分布，見圖7到圖12。由圖中可以看出，無論是中間燃燒器，還是兩側燃燒器，火焰都比較均勻，火孔以上有約6mm高度的短火焰，很快燃燒完全，火焰溫度達到1000℃，與樣機試驗的實際燃燒溫度相吻合。
　3 總結
　(1) 通過優化設計和反復試驗，開發了28kW的平板式全預混燃燒器。該燃燒器混合均勻，火孔熱強度大，燃燒溫度和燃燒效率高；頭部體積和燃燒室明顯減?。蝗紵€(wěn)定，沒有出現回火和脫火現象；排放煙氣中CO和NOx濃度降低。因此。該全預混燃燒器具有明顯的節能減排效果，適合應用于燃氣熱水器和壁掛爐。
　(2) 建立了平板式全預混燃燒器的數學模型，數值模擬計算結果與燃燒試驗結果相吻合，表明數值模擬是合理可信的，可以為燃燒器開發提供指導和參考。
　(3) 為了整體提高熱水器和壁掛爐的能效，今后還需進一步提高全預混燃燒器的性能，降低制造成本，探討燃燒器與熱交換器的匹配耦合問題。
參考文獻
[1] 同濟大學，重慶建筑大學，哈爾濱建筑大學，北京建筑工程學院燃氣燃燒與應用(第三版).北京：建筑工業出版社，2005
[2] 趙堅行.燃燒的數值模擬.北京：科學出版社，2002
[3] 岑可法，姚強，駱仲泱，李絢天.高等燃燒學.杭州：浙江大學出版社，2002

(本文作者：徐德明1 魏敦崧2 盧志龍1 周高云1 1.寧波方太廚具有限公司 浙江寧波 315300；2.同濟大學機械工程學院 上海 200092)
