9 液化天然氣供應
9.1一般規定
9.1.1本章適用于液化天然氣總儲存容積不大于2000m3的城鎮液化天然氣供應站工程設計。
9.1.2本章不適用于下列液化天然氣工程和裝置設計：
1 液化天然氣終端接收基地；
2 油氣田的液化天然氣供氣站和天然氣液化工廠（站）；
3 輪船、鐵路車輛和汽車等運輸工具上的液化天然氣裝置。
條文說明
9.1一般規定
9.1.1本條規定了本章適用范圍。
液化天然氣（LNG）氣化站（又稱LNG衛星站），是城鎮液化天然氣供應的主要站場，是一種小型LNG的接收、儲存、氣化站，LNG來自天然氣液化工廠或LNG終端接收基地或LNG儲配站，一般通過專用汽車槽車或?qū)Ｓ脷馄窟\(yùn)來，在氣化站內設有儲罐（或氣瓶）、裝卸裝置、泵、氣化器、加臭裝置等，氣化后的天然氣可用做中小城鎮或小區、或大型工業、商業用戶的主氣源，也可用做城鎮調節用氣不均勻的調峰氣源。
規定液化天然氣總儲存量不大于2000m3，主要考慮國內目前液化天然氣生產基地?cái)?shù)量和地理位置的實際情況以及安全性，現有的液化天然氣氣化站的儲存天數較長（一般在7d內）等因素而確定的，該總儲存量可以滿足一般中小城鎮的需要。
9.1.2由于本章不適用的工程和裝置設計，在規模上和使用環境、性質上均與本規范有較大差異，因此應遵守其他有關的相應規范。
9.2液化天然氣氣化站
9.2.2液化天然氣氣化站的儲罐設計總?cè)莘e應根據其規模、氣源情況、運輸方式和運距等因素確定。
9.2.3液化天然氣氣化站站址選擇應符合下列要求：
1 站址應符合城鎮總體規劃的要求。
2 站址應避開地震帶、地基沉陷、廢棄礦井等地段。
9.2.4液化天然氣氣化站的液化天然氣儲罐、集中放散裝置的天然氣放散總管與站外建、構筑物的防火間距不應小于表9.2.4的規定。

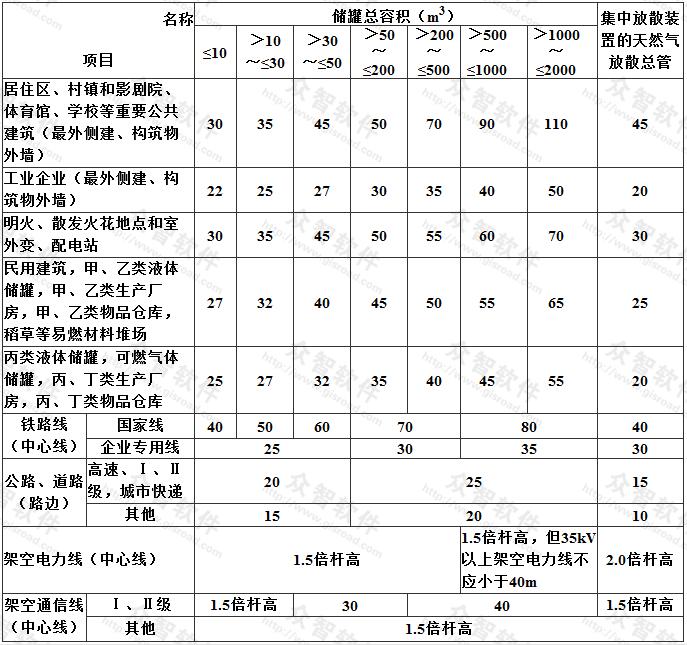

天然氣放散總管與站外建、構筑物的防火間距
2 與本表以外的其它建、構筑物的防火間距應按現行的國家標準《建筑設計防火規范》GB 50016 執行；
3 間距的計算應以儲罐的最外側為準。
9.2.5液化天然氣氣化站的液化天然氣儲罐、集中放散裝置的天然氣放散總管與站內建、構筑物的防火間距不應小于表9.2.5的規定。
天然氣放散管與站內建、構筑物的防火間距
2 與本表以外的其它建、構筑物的防火間距應按現行國家標準《建筑設計防火規范》GB 50016執行；
3 間距的計算應以儲罐的最外側為準。
9.2.6站內兼有灌裝液化天然氣鋼瓶功能時，站區內設置儲存液化天然氣鋼瓶（實瓶）的總?cè)莘e不應大于2m3。
9.2.7液化天然氣氣化站內總平面應分區布置，即分為生產區（包括儲罐區、氣化及調壓等裝置區）和輔助區。
生產區宜布置在站區全年最小頻率風向的上風側或上側風側。
液化天然氣氣化站應設置高度不低于2m的不燃燒體實體圍墻。
9.2.8液化天然氣氣化站生產區應設置消防車道，車道寬度不應小于3.5m。當儲罐總?cè)莘e小于500m3時，可設置盡頭式消防車道和面積不應小于12m×12m的回車場。
9.2.9液化天然氣氣化站的生產區和輔助區至少應各設1個對外出人口。當液化天然氣儲罐總?cè)莘e超過1000m3時，生產區應設置2個對外出入口，其間距不應小于30m。
9.2.10液化天然氣儲罐和儲罐區的布置應符合下列要求：
1 儲罐之間的凈距不應小于相鄰儲罐直徑之和的1/4，且不應小于1.5m；儲罐組內的儲罐不應超過兩排；
2 儲罐組四周必須設置周邊封閉的不燃燒體實體防護墻，防護墻的設計應保證在接觸液化天然氣時不應被破壞；
3 防護墻內的有效容積(V)應符合下列規定：
1) 對因低溫或因防護墻內一儲罐泄漏著火而可能引起防護墻內其他儲罐泄漏，當儲罐采取了防止措施時。
V不應小于防護墻內最大儲罐的容積；
2) 當儲罐未采取防止措施時，V不應小于防護墻內所有儲罐的總?cè)莘e；
4 防護墻內不應設置其他可燃液體儲罐；
5 嚴禁在儲罐區防護墻內設置液化天然氣鋼瓶灌裝口；
6 容積大于0.15m3的液化天然氣儲罐（或容器）不應設置在建筑物內。任何容積的液化天然氣容器均不應永久地安裝在建筑物內。
9.2.11氣化器、低溫泵設置應符合下列要求：
1 環境氣化器和熱流媒體為不燃燒體的遠程間接加熱氣化器、天然氣氣體加熱器可設置在儲罐區內，與站外建、構筑物的防火間距應符合現行國家標準《建筑設計防火規范》GB 50016中甲類廠房的規定。
2 氣化器的布置應滿足操作維修的要求。
3 對于輸送液體溫度低于－29℃的泵，設計中應有預冷措施。
9.2.12液化天然氣集中放散裝置的匯集總管，應經加熱將放散物加熱成比空氣輕的氣體后方可排入放散總管；放散總管管口高度應高出距其25m內的建、構筑物2m以上，且距地面不得小于10m。
9.2.13液化天然氣氣化后向城鎮管網供應的天然氣應進行加臭，加臭量應符合本規范第3．2．3條的規定。
條文說明
9.2.4本條規定了液化天然氣氣化站的液化天然氣儲罐、天然氣放散總管與站外建、構筑物的防火間距。
1 液化天然氣是以甲烷為主要組分的烴類混合物，從液化石油氣（LPG）與液化天然氣的主要特性對比（見表50）中可見，LNG的自燃點、爆炸極限均比LPG高；當高于－112℃時，LNG蒸氣比空氣輕，易于向高處擴散；而LPG蒸氣比空氣重，易于在低處集聚而引發事故；以上特點使LNG在運輸、儲存和使用上比LPG要安全些。
從燃燒發出的熱量大小看，可以反映出對周圍輻射熱影響的大小。同樣1m3的LNG或LPG（以商品丙烷為例）變化為氣體后，燃燒所產生的熱量LNG比LPG要小一些，對周圍輻射熱影響也小些，采用表50數據經計算燃燒所產生的熱量如下：
液化天然氣35900×600＝2154×104kJ
商品丙烷氣93244×271＝2527×104kJ

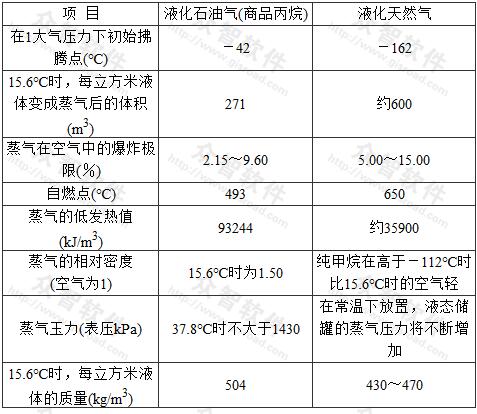

表50液化石油與液化天然氣的主要特性對比
2 綜上所述，在防火間距和消防設施上對于小型LNG氣化站的要求可比LPG氣化站降低一些，但考慮到LNG氣化站在我國尚處于初期發展階段，采用與LPG氣化站基本相同的防火間距和消防設施也是適宜的。
表9.2.4中LNG儲罐與站外建、構筑物的防火間距，是參考我國LPG氣化站的實踐經驗和本規范LPG氣化站的有關規定編制的。
3 表9.2.4中集中放散裝置的天然氣放散總管與站外建、構筑物的防火間距，是參照本規范天然氣門站、儲配站的集中放散裝置放散管的有關規定編制的。
9.2.5本條規定了液化天然氣氣化站的液化天然氣儲罐、天然氣放散總管與站內建、構筑物的防火間距。
1 本條的編制依據與第9.2.4條類同。
美國消防協會《液化天然氣生產、儲存和裝卸標準》NF-PA59A（2001年版）規定的液化天然氣儲罐攔蓄區與建筑物和建筑紅線的間距見表51。

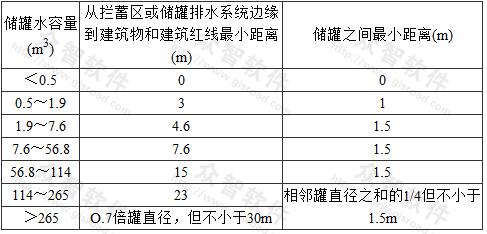

表51攔蓄區到建筑物和建筑紅線的間距
表9.2.5中LNG儲罐與站內建、構筑物的防火間距，是參考我國LPG氣化站的實踐經驗、本規范LPG氣化站的有關規定和NFPA59A的有關規定編制的。
2 表9.2.5中集中放散裝置的天然氣放散總管與站內建、構筑物的防火間距，是參照本規范天然氣門站、儲配站的集中放散裝置放散管的有關規定編制的。
9.2.10本條規定了液化天然氣儲罐和儲罐區的布置要求。
1 儲罐之間的凈距要求是參照NFPA59A（見表51）編制的。
2～4 款是參照NFPA59A（2001年版）編制的，其中第3款的“防護墻內的有效容積”是指防護墻內的容積減去積雪、其他儲罐和設備等占有的容積和裕量。
5 是保障儲罐區安全的需要。
6 是參照NFPA57《液化天然氣車（船）載燃料系統規范》（1999年版）的規定編制的。容器容積太大，遇有緊急情況時，在建筑物內不便于搬運。而長期放置在建筑物內的裝有液化天然氣的容器，將會使容器壓力不斷上升或經安全閥排放天然氣，造成事故或浪費能源、污染環境。
9.2.11本條規定了氣化器、低溫泵的設置要求。
1 參照NFPA59A標準，氣化器分為加熱、環境和工藝等三類。
1) 加熱氣化器是指從燃料的燃燒、電能或廢熱取熱的氣化器。又分為整體加熱氣化器（熱源與氣化換熱器為一體）和遠程加熱氣化器（熱源與氣化換熱器分離，通過中間熱媒流體作傳熱介質）兩種。
2) 環境氣化器是指從天然熱源（如大氣、海水或地?zé)崴┤岬臍饣?。本?guī)范中將從大氣取熱的氣化器稱為空溫式氣化器。
3) 工藝氣化器是指從另一個熱力或化學過程取熱，或儲備或利用LNG冷量的氣化器。
2 環境氣化器、遠程加熱氣化器（當采用的熱媒流體為不燃燒流體時），可設置在儲罐區內，是參照NFPA57（1999年版）的規定編制的。
設在儲罐區的天然氣氣體加熱器也應具備上述環境式或遠程加熱氣化器（當采用的熱媒流體為不燃燒流體時）的結構條件。
9.2.12液化天然氣集中放散裝置的匯集總管，應經加熱將放散物天然氣加熱成比空氣輕的氣體后方可放散，是使天然氣易于向上空擴散的安全措施，放散總管距其25m內的建、構筑物的高度要求是參照本規范天然氣門站、儲配站的放散總管的高度規定編制的。
天然氣的放散是迫不得已采取的措施，對于儲罐經常出現的LNG自然蒸發氣（BOG氣）應經儲罐收集后接到向外供應天然氣的管道上，供用戶使用。
9.3液化天然氣瓶組氣化站
9.3.1液化天然氣瓶組氣化站采用氣瓶組作為儲存及供氣設施，應符合下列要求：
1 氣瓶組總?cè)莘e不應大于4m3。
2 單個氣瓶容積宜采用175L鋼瓶，最大容積不應大于410L，灌裝量不應大于其容積的90％。
3 氣瓶組儲氣容積宜按1.5倍計算月最大日供氣量確定。
9.3.2氣瓶組應在站內固定地點露天（可設置罩棚）設置。氣瓶組與建、構筑物的防火間距不應小于表9.3.2的規定。

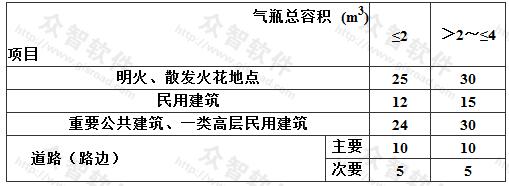

表9.3.2氣瓶組與建、構筑物的防火間距
注：氣瓶總?cè)莘e應按配置氣瓶個數與單瓶幾何容積的乘積計算。單個氣瓶容積不應大于410L。
9.3.3設置在露天（或罩棚下）的空溫式氣化器與氣瓶組的間距應滿足操作的要求，與明火、散發火花地點或其他建、構筑物的防火間距應符合本規范第9.3.2條氣瓶總?cè)莘e小于或等于2m3一檔的規定。
9.3.4氣化裝置的總供氣能力應根據高峰小時用氣量確定。氣化裝置的配置臺數不應少于2臺，且應有1臺備用。
9.3.5瓶組氣化站的四周宜設置高度不低于2m的不燃燒體實體圍墻。
條文說明
9.3.1液化天然氣瓶組氣化站供應規模的確定主要依據如下：
液化天然氣瓶組氣化站主要供應城鎮小區，氣瓶組總?cè)莘e4m3可以滿足2000～2500戶居民的使用要求，同時從安全角度考慮供應規模不宜過大。
為便于裝卸、運輸、搬運和安裝，單個氣瓶容積宜采用175L，最大不應大于410L，是根據實踐和國內產品規格編制的。
9.3.2本條編制依據與第9.2.4條類同。
LNG氣瓶組與建、構筑物的防火間距是參考本規范中液化石油氣瓶組間至建、構筑物的防火間距編制的，但考慮到液化石油氣的最大氣瓶為50kg(容積118L)，而LNG氣瓶最大為410L，因而對氣瓶組至民用建筑或重要公共建筑的防火間距規定，LNG氣瓶組比液化石油氣氣瓶間要大一些。
關于液化天然氣氣瓶上的安全閥是否要匯集后集中放散的問題，目前存在不同做法，只要是能保證系統的安全運行，可由設計人員根據實際情況確定，本規范不作硬性統一的規定。當需要設放散管時，放散口應引到安全地點。
9.4管道及附件、儲罐、容器、氣化器、氣體加熱器和檢測儀表
9.4.1液化天然氣儲罐、設備的設計溫度應按－168℃計算，當采用液氮等低溫介質進行置換時，應按置換介質的最低溫度計算。
9.4.2對于使用溫度低于－20℃的管道應采用奧氏體不銹鋼無縫鋼管，其技術性能應符合現行的國家標準《流體輸送用不銹鋼無縫鋼管》GB/T 14976的規定。
9.4.3管道宜采用焊接連接。公稱直徑不大于50mm的管道與儲罐、容器、設備及閥門可采用法蘭、螺紋連接；公稱直徑大于50mm的管道與儲罐、容器、設備及閥門連接應采用法蘭或焊接連接；法蘭連接采用的螺栓、彈性墊片等緊固件應確保連接的緊密度。閥門應能適用于液化天然氣介質，液相管道應采用加長閥桿和能在線檢修結構的閥門（液化天然氣鋼瓶自帶的閥門除外），連接宜采用焊接。
9.4.4管道應根據設計條件進行柔性計算，柔性計算的范圍和方法應符合現行國家標準《工業金屬管道設計規范》GB 50316的規定。
9.4.5管道宜采用自然補償?shù)姆绞?，不宜采用補償器進行補償。
9.4.6管道的保溫材料應采用不燃燒材料，該材料應具有良好 的防潮性和耐候性。
9.4.7液態天然氣管道上的兩個切斷閥之間必須設置安全閥，放散氣體宜集中放散。
9.4.8液化天然氣卸車口的進液管道應設置止回閥。液化天然氣卸車軟管應采用奧氏體不銹鋼波紋軟管，其設計爆裂壓力不應小于系統最高工作壓力的5倍。
9.4.9液化天然氣儲罐和容器本體及附件的材料選擇和設計應符合現行國家標準《鋼制壓力容器》GB 150、《低溫絕熱壓力容器》GB 18442和國家現行《壓力容器安全技術監察規程》的規定。
9.4.10液化天然氣儲罐必須設置安全閥，安全閥的開啟壓力及閥口總通過面積應符合國家現行《壓力容器安全技術監察規程》的規定。
9.4.11液化天然氣儲罐安全閥的設置應符合下列要求：
1 必須選用奧氏體不銹鋼彈簧封閉全啟式；
2 單罐容積為100m3或100m3以上的儲罐應設置2個或2個以上安全閥；
3 安全閥應設置放散管，其管徑不應小于安全閥出口的管徑。放散管宜集中放散；
4 安全閥與儲罐之間應設置切斷閥。
9.4.12儲罐應設置放散管，其設置要求應符合本規范第9.2.12條的規定。
9.4.13儲罐進出液管必須設置緊急切斷閥，并與儲罐液位控制連鎖。
9.4.14液化天然氣儲罐儀表的設置，應符合下列要求：
1 應設置兩個液位計，并應設置液位上、下限報警和連鎖裝置。
注：容積小于3.8m3的儲罐和容器，可設置一個液位計（或固定長度液位管）。
2 應設置壓力表，并應在有值班人員的場所設置高壓報警 顯示器，取壓點應位于儲罐最高液位以上。
3 采用真空絕熱的儲罐，真空層應設置真空表接口。
9.4.15液化天然氣氣化器的液體進口管道上宜設置緊急切斷閥，該閥門應與天然氣出口的測溫裝置連鎖。
9.4.16液化天然氣氣化器或其出口管道上必須設置安全閥，安全閥的泄放能力應滿足下列要求：
1 環境氣化器的安全閥泄放能力必須滿足在1.1倍的設計壓力下，泄放量不小于氣化器設計額定流量的1.5倍。
2 加熱氣化器的安全閥泄放能力必須滿足在1.1倍的設計壓力下，泄放量不小于氣化器設計額定流量的1.1倍。
9.4.17液化天然氣氣化器和天然氣氣體加熱器的天然氣出口應設置測溫裝置并應與相關閥門連鎖；熱媒的進口應設置能遙控和就地控制的閥門。
9.4.18對于有可能受到土壤凍結或凍脹影響的儲罐基礎和設備基礎，必須設置溫度監測系統并應采取有效保護措施。
9.4.19儲罐區、氣化裝置區域或有可能發生液化天然氣泄漏的區域內應設置低溫檢測報警裝置和相關的連鎖裝置，報警顯示器應設置在值班室或儀表室等有值班人員的場所。
9.4.20爆炸危險場所應設置燃?xì)鉂舛葯z測報警器。報警濃度應取爆炸下限的20％，報警顯示器應設置在值班室或儀表室等有值班人員的場所。
9.4.21液化天然氣氣化站內應設置事故切斷系統，事故發生時，應切斷或關閉液化天然氣或可燃?xì)怏w來源，還應關閉正在運行可能使事故擴大的設備。
液化天然氣氣化站內設置的事故切斷系統應具有手動、自動或手動自動同時啟動的性能，手動啟動器應設置在事故時方便到達的地方，并與所保護設備的間距不小于15m，手動啟動器應具有明顯的功能標志。
條文說明
9.4.1本條規定了液化天然氣儲罐和設備的設計溫度，是參照NFPA59A標準編制的。
9.4.3本條規定了液化天然氣管道連接和附件的設計要求，是參照NFPA59A標準編制的。
9.4.7液態天然氣管道上兩個切斷閥之間設置安全閥是為了防止因受熱使其壓力升高而造成管道破裂。
9.4.8本條規定了液化天然氣卸車軟管和附件的設計要求，是參照NFPA59A標準編制的。
9.4.14本條規定了液化天然氣儲罐儀表設置的設計要求，是參照NFPA59A標準編制的。
9.4.15本條規定了氣化器的液體進口緊急切斷閥的設計要求，是參照NFPA59A標準編制的。
9.4.16本條規定了氣化器安全閥的設計要求，是參照NF-PA59A標準編制的。安全閥可以設在氣化器上，也可設在緊接氣化器的出口管道上。
9.4.17～9.4.19此三條規定是參照NFPA59A標準編制的。
9.4.21本條規定了液化天然氣氣化站緊急關閉系統的設計要求，是參照NFPA59A標準編制的。
9.5消防給水、排水和滅火器材
液化天然氣儲罐消防用水量應按其儲罐固定噴淋裝置和水槍用水量之和計算，其設計應符合下列要求：
1 總?cè)莘e超過50m3或單罐容積超過20m3的液化天然氣儲罐或儲罐區應設置固定噴淋裝置。噴淋裝置的供水強度不應小于0.15L/(s·m2)。著火儲罐的保護面積按其全表面積計算，距著火儲罐直徑（臥式儲罐按其直徑和長度之和的一半）1.5倍范圍內（范圍的計算應以儲罐的最外側為準）的儲罐按其表面積的一半計算。
2 水槍宜采用帶架水槍。水槍用水量不應小于表9.5.1的規定。
2 總?cè)莘e小于50m3且單罐容積小于等于20m3的液化天然氣儲罐或儲罐區，可單獨設置固定噴淋裝置或移動水槍，其消防水量應按水槍用水量計算。
9.5.2液化天然氣立式儲罐固定噴淋裝置應在罐體上部和罐頂均勻分布。
9.5.3消防水池的容量應按火災連續時間6h計算確定。但總?cè)莘e小于220m3且單罐容積小于或等于50m3 的儲罐或儲罐區，消防水池的容量應按火災連續時間3h計算確定。當火災情況下能保證連續向消防水池補水時，其容量可減去火災連續時間內的補水量。
9.5.4液化天然氣氣化站的消防給水系統中的消防泵房,給水管網和供水壓力要求等設計應符合本規范第8.10節的有關規定。
9.5.5液化天然氣氣化站生產區防護墻內的排水系統應采取防止液化天然氣流入下水道或其他以頂蓋密封的溝渠中的措施。
9.5.6站內具有火災和爆炸危險的建、構筑物、液化天然氣儲罐和工藝裝置區應設置小型干粉滅火器，其設置數量除應符合表9.5.6的規定外，還應符合現行國家標準《建筑滅火器配置設計規范》GB 50140的規定。
條文說明
9.5.1～9.5.4此四條規定了液化天然氣氣化站消防給水的設計要求。
1 根據歐洲標準《液化天然氣設施與設備 陸上設施的設計》BSEN1473-1997的有關說明，在液化天然氣氣化站內消防水有著與其他消防系統不同的用途，水既不能控制也不能熄滅液化天然氣液池火災，水在液化天然氣中只會加速液化天然氣的氣化，進而增加其燃燒速度，對火災的控制只會產生相反的結果。在液化天然氣氣化站內消防水大量用于冷卻受到火災熱輻射的儲罐和設備或可能以其他方式加劇液化天然氣火災的任何被火災吞滅的結構，以減少火災升級和降低設備的危險。
2 條文制定的原則是根據NFPA58和NFPA59A中有關消防系統的制訂原則而確定的。根據NFPA58和NFPA59A的有關液化石油氣和液化天然氣站區的消防系統設計要求是基本一致的情況，因此編制的液化天然氣氣化站的消防系統設計的要求和本規范中的液化石油氣供應的消防系統設計有關要求基本一致。9.5.5本條規定是參照NFPA59A標準編制的。
9.5.6液化天然氣氣化站內具有火災和爆炸危險的建、構筑物、液化天然氣儲罐和工藝裝置設置小型干粉滅火器，對初期撲滅失火避免火勢擴大，具有重要作用，故應設置。根據《建筑滅火器配置設計規范》GB 50140的規定，站內液化天然氣儲罐或工藝裝置區應按嚴重危險級配置滅火器材。
9.6土建和生產輔助設施
9.6.1液化天然氣氣化站建、構筑物的防火、防爆和抗震設計，應符合本規范第8．9節的有關規定。
9.6.2設有液化天然氣工藝設備的建、構筑物應有良好的通風措施。通風量按房屋全部容積每小時換氣次數不應小于6次。在蒸發氣體比空氣重的地方，應在蒸發氣體聚集最低部位設置通風口。
9.6.3液化天然氣氣化站的供電系統設計應符合現行國家標準《供配電系統設計規范》GB 50052“二級負荷”的規定。
9.6.4液化天然氣氣化站爆炸危險場所的電力裝置設計應符合現行國家標準《爆炸和火災危險環境電力裝置設計規范》GB 50058的有關規定。
9.6.5液化天然氣氣化站的防雷和靜電接地設計，應符合本規范第8．11節的有關規定。
條文說明
9.6.2本條規定了液化天然氣工藝設備的建、構筑物的通風設計要求，是參照NFPA59A標準編制的。
9.6.3液化天然氣氣化站承擔向城鎮或小區大量用戶或大型用戶等供氣的重要任務，電力的保證是氣化站正常運行的必備條件，其用電負荷及其供配電系統設計應符合《供配電系統設計規范》GB 50052“二級”負荷的有關規定。
