新疆維吾爾自治區工程建設標準設計2022 系列動力標準設計圖集（燃?xì)獠糠郑?/h1>

摘要

新疆維吾爾自治區工程建設標準設計2022 系列動力標準設計圖集（燃?xì)獠糠郑?/p>

適用范圍
本圖集適用于新疆地區城鎮、鄉村天然氣輸配工程。

使用說明
3.1本圖集在原12R301的基礎上進行了修訂，共分成6個章節：設計示例；閥井安裝；輸配管道；調壓箱；用戶管道；常用燃?xì)庠O(shè)備、閥門。
3.2本圖集“設計示例”保留了門站調壓計量橇的工藝流程示例，僅作為設計參考；由于具體門站、調壓站功能需求各不統一，應以符合資質的設計院完成的設計文件為準。
3.3本圖集“設計示例”部分，以典型居民用戶、商業餐飲用戶示例為主，增加了近年來規范新要求、新材料的應用；鍋爐等采暖用戶的設計內容較多，本次修訂取消了示例，在“用戶管道”中增加了可選用的節點大樣圖。
3.4居民用戶室內管道與燃具采用軟管連接時，應采用專用燃具連接管。軟管的使用年限不應低于燃具的判廢年限。根據《家用燃?xì)馊紵骶甙踩芾硪?guī)則》GB 17905規定，使用天然氣的快速熱水器、容積式熱水器和采暖熱水爐的判廢年限應為8年；燃?xì)庠罹叩呐袕U年限應為8年；燃具的判廢年限有明示的，應以企業產品明示為準，但是不應低于以上的規定年限；燃具的安裝要求應遵循《燃?xì)夤こ添椖恳?guī)范》GB55009和《家用燃?xì)馊紵骶甙惭b及驗收規程》CJJ12的規定。
3.5本圖集“設計示例”中，室內、外明設的中、低壓鋼管的外防腐設計、施工、驗收應遵循《油氣架空管道防腐保溫技術標準》SY/T 7347的規定。當住宅室內采用鍍鋅管時，防腐方式采用刷銀粉漆二道。
架空燃?xì)夤艿酪瞬捎霉艿勒w涂色、涂刷色環等方式加以區分，涂色宜根據管道內的介質種類和用途確定，應遵循《城鎮燃?xì)鈽?biāo)志標準》CJJ/T153的規定。
3.6本圖集“閥井安裝”和“輸配管道”，適用于城鎮高壓、次高壓、中壓、低壓埋地管道施工圖節點大樣的選用，埋地管道穿越河流、鐵路、高速路等還需結合各地區管理部門具體要求確定方案。
3.7埋地鋼制管道防腐和陰極保護方式選用了較為通用的方式，具體設計也可參照規范選用其他防腐和陰保方式。
3.8-本圖集“調壓箱”，適用于用戶庭院內專用調壓箱相關安裝，整合了設備基礎、護欄、電伴熱、靜電接地等安裝圖。
3.9本圖集“用戶管道”包含燃?xì)夤艿廊霊糇龇ā?a href=http://www.leakygutdiet.com/e/tags/?tagname=%E8%AE%A1%E9%87%8F target=_blank class=infotextkey>計量設備安裝、管道（支）吊架、可燃?xì)怏w控制器等相關做法大樣。

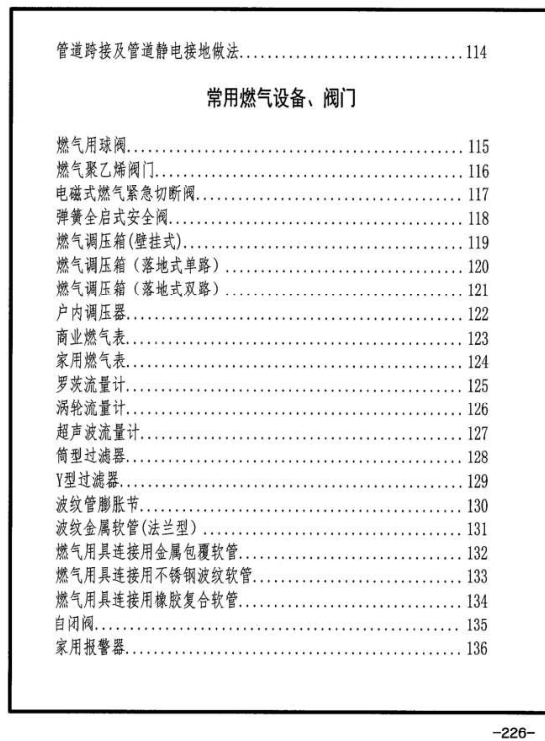

3.10本圖集“常用燃?xì)庠O(shè)備、閥門”列示了常用閥門、調壓箱、計量表等，根據最新國家規范的要求，增加了燃?xì)庥镁哌B接用不銹鋼波紋管、燃?xì)廨斔陀貌讳P鋼波紋管，自閉閥等國家規范要求或推薦使用的材料。由于市場上燃具和用氣設備種類繁多、更新?lián)Q代較快,故取消了原燃具和用氣設備圖示。
3.11 圖集中尺寸標注單位一般為：mm；管道標高為管道中心標高，尺寸標注單位為：m。
