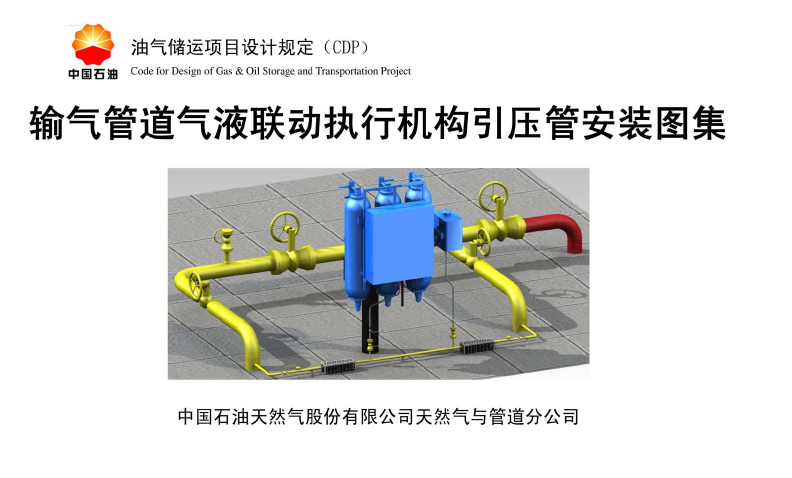

輸氣管道氣液聯動執行機構引壓管安裝圖集 CDP-M-NGP-IS-016-2012-1

摘 要

輸氣管道氣液聯動執行機構引壓管安裝圖集 CDP-M-NGP-IS-016-2012-1：本文件為輸氣管道站場、閥室內埋地及地上安裝的球閥配套氣液聯動執行機構引壓管的安裝指南。
本文件適用于輸氣管道站場、閥室氣液聯動執行機構引壓管的初步設計和施工圖設計。

本文件為輸氣管道站場、閥室內埋地及地上安裝的球閥配套氣液聯動執行機構引壓管的安裝指南。

本文件適用于輸氣管道站場、閥室氣液聯動執行機構引壓管的初步設計和施工圖設計。



目錄

前言
第一章編制說明
1.范圍.
2遵循的主要標準及規..
3基本要求
4工藝安裝
5.施工要求
6自控接口要求
7.其他
第二章氣液聯動執行機相構相引壓管接圖
圖2-1:直徑≥DN400閥室埋地線路截?cái)嗲蜷y引壓管安裝圖(在地面管道開口水平安裝)
圖2-2:直徑<DN400閥室埋地線路截?cái)嗲蜷y引壓管安裝圖(在地面管道開口水平安裝)
圖2- -3:直徑≥DN400站場埋地球閥(有旁通管)引壓管安裝圖(在地面管道開口水平安裝)
圖2-4:直徑≥DN400站場埋地球閥(無旁通管)引壓管安裝圖(在地面管道開口水平安裝)
圖2-5:直徑<DN400站場埋地球閥(有旁通管)引壓管安裝圖(在地面管道開口水平安裝)
圖2-6:直徑<DN400站場埋地球閥(無旁通管)引壓管安裝圖(在袖管上開口直立安裝)
圖2- 7;站場地上球閥引壓管安裝圖(在袖管開口水平安裝)
第三章 通用圖
圖3-1:可調管托安裝、制造圖....
圖3-2:管卡、加長桿管夾安裝及制造.
圖3-3:特制堵頭、保護踏步安裝及制..
