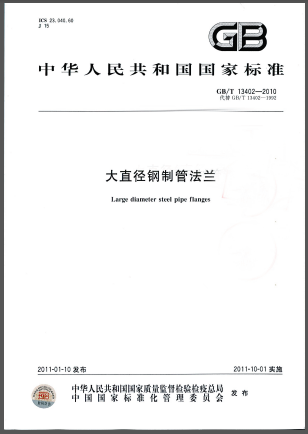

大直徑鋼制管法蘭GB/T 13402-2010

本標準規定了大直徑鋼制管法蘭的型式、尺寸及要求,材料,壓力-溫度額定值,尺寸公差,試驗,檢驗與驗收,供貨要求及標記與標志。

本標準適用于公稱壓力范圍為Class75~Class900、公稱尺寸范圍為NPS26~NPS60的大直徑鋼制管法蘭及法蘭蓋。

———ASMEB16.47—2006標準采用英制螺栓,螺栓孔徑采用英制尺寸,本標準采用公制螺栓,螺栓孔徑與公制螺栓相配套;

———法蘭材料采用我國的有關材料標準,壓力-溫度額定值根據我國材料進行相應的修改。同時本標準以附錄的形式給出了ASTM B16.47—2006標準的有關法蘭材料以及相對應的壓力-溫

度額定值;

———以附錄的形式增加了法蘭的參考質量;

———以附錄的形式增加了法蘭的訂貨合同數據;

———取消了公稱壓力為Class400的法蘭。

本標準代替GB/T13402—1992《大直徑碳鋼管法蘭》,與原標準相比主要變化如下:

———將原標準的名稱《大直徑碳鋼管法蘭》改為《大直徑鋼制管法蘭》,標準的適用范圍也從原來的碳鋼管法蘭擴大到各種材料的鋼制管法蘭;

———原標準只有一個法蘭系列(B系列),根據ASMEB16.47—2006標準,本標準包括了A、B兩個法蘭系列;

———根據ASMEB16.47—2006標準,增加了公稱壓力為Class75的法蘭尺寸;

———根據ASMEB16.47—2006標準,增加了法蘭蓋的有關內容;

———根據ASMEB16.47—2006標準,增加了環連接面的密封面型式;

———根據ASMEB16.47—2006標準,對法蘭外徑、螺栓孔中心圓直徑、法蘭厚度及法蘭高度等尺寸進行了修訂;

———對法蘭的材料、壓力-溫度額定值、尺寸公差及標記等內容進行了全面的補充和修訂;

———增加了試驗、檢驗與驗收、供貨要求等內容;

———以附錄的形式增加了法蘭的參考質量;

———以附錄的形式增加了法蘭的訂貨合同數據;

———以附錄的形式增加了法蘭的壓力-溫度極限額定值;

———根據ASMEB16.47—2006標準,對法蘭的公稱壓力標記進行了修改;PN20改為Class150,PN50改為Class300,PN110改為Class600,PN150改為Class900。

本標準的附錄A 為規范性附錄,附錄B、附錄C、附錄D為資料性附錄。

本標準已于2019.12.01被GB/T 13402-2019替代 廢止。
