一.功能及特點

本表計算流量可手動輸入，適合商業用戶的水力計算。

計算速度快。輸入數據可實時看到計算結果。

一次可計算一個最不利環路的水力計算。

可從xls直接導入數據，可導出xls。

二.使用介紹

本計算表由最上面是基本參數設置，中間是計算表，下面是一些功能按鈕。

1.基本參數設置

  該處設置一些燃?xì)庑再|(zhì)等參數；運動粘度、燃?xì)饷芏劝磳?shí)際情況填寫，具體請到混合氣體計算模塊根據當?shù)貧赓|(zhì)情況計算，一般情況下，運動粘度天然氣是14.1，液化氣是3.2；密度天然氣是0.75，液化氣是2.35左右；設計溫度按實際情況填寫；

        氣源出口壓力填寫調壓箱的出口壓力，根據實際填寫，一般是2800-3200；

        水力摩阻系數建議選擇“柯列伯洛克”這個公式在GB50028-2006的6.2.6-2條，阿里特蘇里公式一般手算采用，如果要和手算的結果對比，可采用，這個公式在GB50028-20006的附錄C，根據雷諾數分成三段計算摩阻系數。

2.水力計算表

該表中藍色表示程序的計算結果，白色是輸入?yún)^(qū)域，雙擊即可輸入數據。

        用戶需要輸入表格的數據包括：

        1）節點流量、同時工作系數：節點流量數即該節點增加的流量。同時工作系數按實際情況選取。工商水力計算一般取1；

        2）管道外徑、壁厚、管道內壁當量絕對粗糙度；

        3）管段長度。用來計算沿程阻力；

        4）局部阻力：計算的方法按照規范，室內部分按實際計算，庭院部分可按比例計算。用來計算局部阻力；

        5）高差。用來計算附加壓頭；

        輸入數據，結果即可實時計算出來并顯示在表格中；

 3.功能按鈕區

        導入數據（CSV）,導出數據（CSV）這兩個是導入導出文本文件的按鈕，CSV是一種文本數據庫的格式，結構簡單，但是很不穩定，不推薦使用。

        導入數據（xls）,導出數據（xls）這兩個是導入導出excel文件的按鈕，可以將計算結果存下來，方便以后查看。

        清空數據時為了再次計算快速清除界面數據用的，清空之前，建議先導出數據；基本參數設置區域的數據不會清空；

        局部阻力系數表列出了常用的局部阻力系數值，本表見《建筑燃?xì)庠O(shè)計手冊》278頁；

        不均勻系數法是按用氣量指標計算用氣量的方法，后面有專門介紹；

        預選管徑計算可對管徑預選起到指導作用，這里的表壓是指管段的平均壓力，低壓管道經濟流速推薦2-5m/s，預選管徑工具只能用在較短的管道上作為管徑參考；

        管材統計可以快速統計出本次水力計算用到的的管材類型和長度。

        常用燃?xì)庠O(shè)備用氣量查詢列出了常用燃具的用氣量，后面另有專門介紹。

三.工商用戶水力計算舉例

        和居民水力計算類似，工商用戶水力計算只有第一步計算流量部分略有不同，節點流量是指該節點增加的流量，節點流量=節點設備用氣量×同時工作系數；

        商業用戶的同時工作系數根據實際使用情況選取；

        （城鎮燃?xì)廨斉浼皯?yīng)用工程　張廷元 2007年7月第一版P301）給出了同時工作系數的參考：

             1、中餐館（廳）或中餐廚房：N=0.7-0.9；(說明：燃?xì)庥镁吲_數較多時取小值，較少時取大值。當燃?xì)庥镁邤?shù)量≤3臺時，N宜按1計算)

             2、小食坊、火鍋城等：N＝0.8；

             3、西餐館（廳）或西餐廚房：N＝0.75-0.8；

             4、咖啡館、咖啡屋：N＝0.7。

        雖然書上給出了同時工作系數，但是實際計算中同時工作系數多取1計算；

        其余計算步驟和居民水力計算完全相同，請到相應模塊查看。

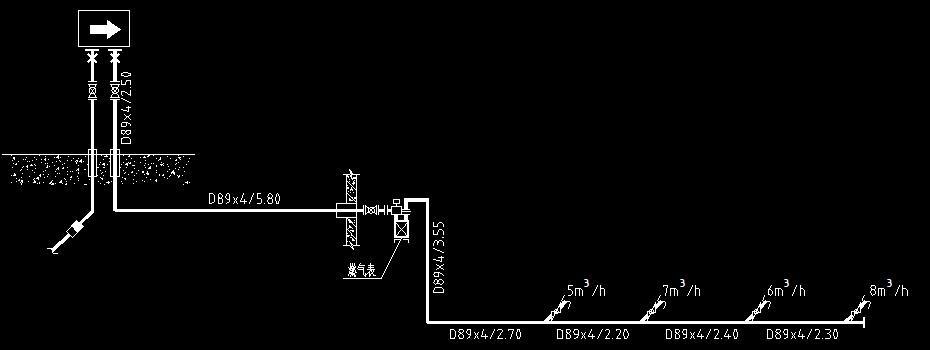

        下面再舉一個完整的例子講解工商用戶水力計算的算法，已知有個用戶的管道系統圖如下：

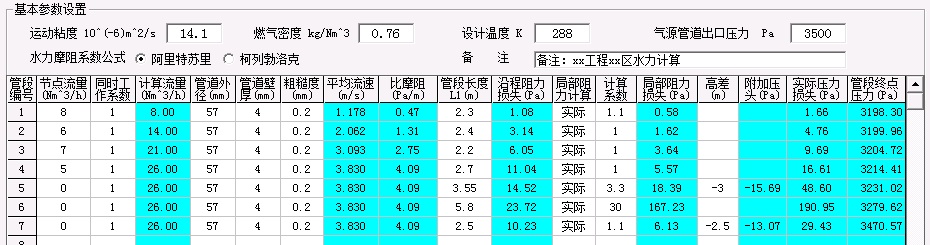

 和居民水力計算步驟相同，計算時，選最遠端為最不利環路，本圖選最右邊開始計算。假設調壓箱出口壓力3500pa，燃?xì)獗砭植孔枇ο禂?shù)30，根據本圖，將相關數據輸入計算表格如下：

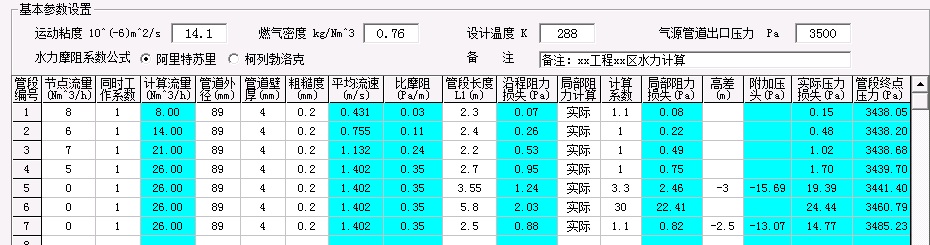

可以看出，各管段流速均偏小，總的阻力損失也很小，將管徑修改為DN50，重新計算如下：

鍋爐緩沖管校核根據文獻6、7、8的結論編寫，當顯示校核通過且大于100%表示校核成功。

四.參考文獻

        1.《城鎮燃?xì)庠O(shè)計規范》（GB50028-2006）

        2.《聚乙烯燃?xì)夤艿拦こ碳夹g(shù)規程》（CJJ63-2008）

        3.《建筑燃?xì)庠O(shè)計手冊》（中國建筑工業出版社）

        4.《城鎮燃?xì)廨斉浼皯?yīng)用工程》　張廷元

        5.《VisualBasic+SQL2000系統開發實錄》(電子工業出版社)

        6.《關于燃?xì)忮仩t運行中意外切斷的分析》張建輝  趙俊德

        7.《鍋爐房燃?xì)饩彌_管段計算與調壓設備選擇》趙明光 趙耀宗

        8.《大功率工業燃?xì)馊紵龣C(jī)前緩沖管段的計算與選擇》丁策 陳琢 彭知軍
