基于回歸分析的燃氣管道事故率預測

摘 要

摘要：定量化和精細化管理是企業發展的必由之路，燃氣企業老的管理模式是從事故到事故的被動搶修模式，新的管理模式是以風險預評判為基礎的無事故預防型管理。風險預評判只有建立
摘要：定量化和精細化管理是企業發展的必由之路，燃氣企業老的管理模式是從事故到事故的被動搶修模式，新的管理模式是以風險預評判為基礎的無事故預防型管理。風險預評判只有建立在定量分析的水平上，才能真正具有系統性、精確性和預見性，所以管道事故數據的獲取和分析是定量風險評估方法建立、改進和完善的基礎?；诨貧w分析的方法預測管道事故率，事故率為因變量，自變量可以有很多種(管道內徑、管道埋深、管壁厚度等)，本文以管徑為自變量從而分析出遞變性的規律，從最具普遍性的損害原因(第三方損害)著手，借鑒國外(歐洲)燃氣管道事故統計資料和分析方法，得出管道事故率回歸方程，體現影響因素與管道事故率之間的函數關系。
關鍵詞：城市燃氣；天然氣；管道事故；定量風險評估；回歸分析；第三方損害；事故統計；事故率預測
　1 引言
　定量化和精細化管理是企業發展的必由之路，管道定量風險評估是提高管線運行經濟和安全水平的重要途徑[1]。風險的識別和評價基于管道事故方面的數據信息，定量風險評價技術正處在發展階段，歷史數據的發掘能夠揭示事故率和事故原因之間的定量關系。
　2 管道事故率統計的分類方法
　管道事故率的確定是一個復雜的問題，并且有很大的不確定性，造成管道事故的原因多種多樣，有的是與時間相關的(例：腐蝕、疲勞失效)，有的是與時間無關的(例：第三方損壞、超壓)。所以，管道事故率是設計參數、施工質量、維護措施和運行環境的函數[2]。
　管道事故率的預測問題可以根據導致事故的原因分類考慮，首先從最主要事故原因著手分析無疑是行之有效的方法。國內外的天然氣管道事故統計表明第三方損害是泄漏事故發生的主要原因，以往的研究結果證明第三方損害的危害程度主要受以下參數影響：埋深、壁厚、位置、保護措施。歐洲燃氣管道事故數據庫(European Gas pipeline Incident data Group，EGIG)報告中有較為詳細的分類統計。
　EGIG對于第三方損害的統計是基于以下參數分類的[3]：①管徑；②管壁厚；③管道地理位置；④管道埋深；⑤管道保護措施。
　需要強調的是這些管道事故的統計，管道壓力≥1.5MPa，包括管徑DN 100mm以下的管道。在管道事故統計的分類辦法中，按管徑分類可以方便的把統計結果應用于其它地區各管徑系列管道的風險分析。
　北京市中壓以上(包括中壓)天然氣管道事故分類可以采用的方法有[1]：
?、?按管徑分類：主要包括DN 200、300、400、500、700、1000mm；
?、?按埋深分類：≥1.5m(市政路)、≥1.2m：
?、?按管壁厚分類(次高壓A以上)：9.5mm、11.9mm：
　④ 按保護措施分類：有電極保護、無電極保護、防腐層3層PE，其它防腐層。
　從以上的分類來看，按埋深、壁厚和保護措施的分類形式較少，以此為基礎都難以分析出遞變性的規律，所以按管徑分類的辦法，一方面分類比較詳細，另一方面可以為其它地域的統計數據引入或比較提供方便。
　3 歷史數據
　歷史數據的有效收集是進行定量風險評價的基礎，也是政府和企業制定安全規范和制定風險決策的依據?，F(xiàn)在世界上各個國家和專業技術公司都已認識到基礎數據的極端重要性，已經建立起了數百種由政府和企業資助的基礎數據庫[4]。
　歐洲燃氣管道事故數據庫(EGIG)，包括丹麥、西班牙、比利時、芬蘭、挪威、法國、德國、意大利、瑞士、英國、捷克、葡萄牙、瑞典、愛爾蘭、奧地利，總計15個國家，總管長約13×104km(管道壓力≥1.5MPa.包括DN 100mm以下的管道)㈣。這個數據庫已經在世界各地的燃氣管道安全分析中廣泛應用，對提高管道安全發揮了作用。
　歐洲燃氣管道1970年至2007年間的統計數據根據以下泄漏的尺寸將管道破損進行分類記錄[3]。
　①微孔/裂紋：缺陷直徑＜2cm；②孔洞：2cm≤缺陷直徑≤盾管道直徑；③斷裂：缺陷直徑＞管道直徑。

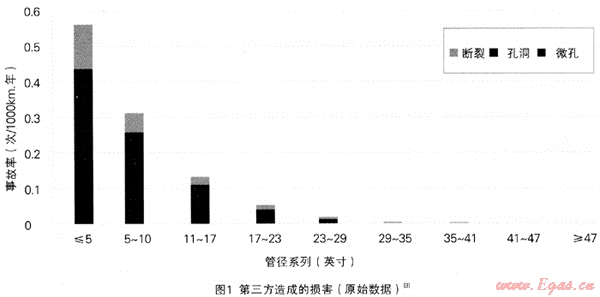

　M¼所示為EGIG第三方(外部干擾)造成的管道破損面積(事故情形)與管道內徑之間的統計關系[3]，橫坐標為管徑，縱高坐標為事故率(1000km管道在1年內發生事故的次數：次/(1000km·a))。對原始圖表[3](圖1)的觀測發現小管徑的受損率更高，這是因為較小的管徑的壁厚也較小，它被刮破的可能性也更大。

　4 回歸分析
　為了能夠利用歐洲燃氣管道事故報告的數據，首先要對其報告中展示的柱狀圖進行數據的二次生成，原始數據顯示對應相應的管徑范圍事故情形按破損程度分為三類：微孔、孔洞、斷裂。對原始圖表的數據二次生成如表1所示。利用回歸分析的方法進行預測時，還需注意歷史數據的適用范圍，并根據現在考慮的具體情況作出相應修整，特別是有些風險事件尚未發生，事前很難對其作出準確事故發生概率預測[4]。下面所述是針對尚未發生的小概率事件而采取的彌補辦法。圖1僅顯示了管徑小于1000mm的數據，因為更大管徑的事故尚未出現(事故率處在較低的水平，但并不等于零)，這些缺少的數據不能直接計算得到，需要用數理統計的方法確定這些缺少的數據。欠缺數據的取值范圍介于零和最后可獲得數值之間，最后可獲得數值是指按管徑分級的數據中的最后一個管徑系列的事故率觀測值，大于此管徑系列的其它管徑事故率觀測值為零，現在就是用最后可獲得值代替未獲得的數據[5]。
表1 第三方造成的損害——管徑與事故率

管徑范圍/英寸
管徑范圍(單位轉換mm)
事故情形分類/[次/1000km·a)
總計/[次/1000km·a)]
下限
上限
孔洞
微孔
斷裂
≤5
0+
127
O.181
0.257
0.124
0.562
5～10
127
254
0.067
O.190
0.057
0.314
11～17
279
432
0.038
0.071
O.024
0.133
17～23
432
584
0.019
0.024
O.010
0.052
23～29
584
737
0.006
0.008
0.006
0.020
29～35
737
889
—
—
0.005
0.005
35～41
889
1041
—
—
0.005
0.005
41～47
1041
1194
—
—
—
—
≥47
1194
1194+
—
—
—
—
注：符號“—”代表未能從原始數據中讀取的數據。原始數據的管徑是按英制單位分類的，這里為了便于分析，用mm對原有數據進行了轉換。

　表2顯示了這種數據處理方法的結果(表中填充部分)。這種做法主要考慮欠缺數據的缺少是因為這些數值較小，在現有的運營期限內案例尚未出現，它的值介于零和最小觀測值之間，取最小觀測值相當于取上限值，屬于按最不利情況的取值，防止統計分析的結果未能體現出可能出現的最危險狀況。

表2 第三方造成的損害——管徑與事故率欠缺數據的彌補

管徑范圍/英寸
管徑范圍(單位轉換mm)
事故情形分類/[次/(1000km·a)]
下限
上限
孔洞
微孔
斷裂
≤5
0+
127
0.257
0.181
0.124
5～10
127
254
0.19
0.067
0.057
11～17
279
432
0.071
0.038
0.024
17～23
432
584
O.024
0.019
0.010
23～29
584
737
O.008
0.006
0.006
29～35
737
889
0.008
0.006
0.005
35～41
889
1041
0.008
0.006
0.005
41～47
1041
1194
0.008
0.006
0.005
≥47
1194
”94+
0.008
O.006
0.005
注：表中斜體是經過彌補的數據，用字框顯著標出的數值是彌補時采用的數值。

　根據表2數據以管徑為自變量(橫坐標)，事故率為因變量(縱坐標)繪制散點圖，觀察散點圖發現事故率與管徑存在遞減的函數關系，可以利用曲線線性回歸分析的辦法進行試算，可供選擇和函數關系有：冪函數y=xa、指數函數y=ax、對數函數y=logax。經過試算發現冪函數的擬合效果最好，確定為事故率回歸分析的函數類型。

　回歸分析就是從某一組數據出發，判斷變量之間是否存在相關關系，確定它們之間的數學表達式即回歸方程，并對其可信程度作統計檢驗。然后利用確定的回歸方程進行預測和控制[6～8]。

表3 管徑與第三方損害事故率

序號
1
2
3
4
5
6
7
8
9
管徑范圍/英寸
≤5
5～10
11～17
17～23
23～29
29～35
35～41
41～47
≥47
x管徑中間值/mm
127
191
356
508
660
813
965
1118
1194
y事故率
/[次/(1000km·a)]
0.562
0.314
O.133
0.052
O 02
0.019
O 019
0.019
0.019
注：表3中第三方損害事故率是指由表2中第三方損害“微孔”、“孔洞”、“斷裂”事故率的加和。

管徑作為自變量，事故率則作為因變量，通過回歸分析預測某一管徑的管道事故率范圍。管徑與事故率的關系基本呈倒冪函數關系，可用下式表示：

式中yi——管徑系列i的事故率，次/(1000km·a)
        a、b——系數
        xi——第i系列管道的管徑中間值，mm

　建立經驗回歸方程的目的在于揭示兩個相關變量x與y之間的內在規律，所建立的回歸方程是否有意義還要經過回歸顯著性檢驗。用F檢驗對回歸方程作顯著性檢驗的方法稱為方差分析，其檢驗過程可由一張方差分析表來進行[6～8]，見表4，計算案例如表5所示。
表4 方差分析表

方差來源
偏差平方和
自由度
方差
F值
Fα
顯著性
回歸
SR
1
VR=SR/1
F=VR/Ve
F0.05(1，n-2)
**
剩余
Se
n-2
Ve=Se/(n～2)
—
F0.05(1，n-2)
—
總和
ST
n-1
—

　若F＞F0.04(1，n-2)，則為高度顯著，在上表顯著性列標“**”；F0.05(1，n-2)≤F≤F0.01(1，n-2)，則為顯著，在顯著性欄標“*”；若F＜F0.05(1，n-2)則為不顯著，在顯著性欄不標記號[6～8]。
　ST：總的偏差平方和，它反映y1，y2，…yx只的離散程度，ST=SR+Se；
　SR：回歸平方和，反映了由于x的變化而引起y的波動的大小，通也對y的相關性而引起的：
　Se：剩余平方和，反映出除了x對y的線性影響之外的剩余因素對y所引起的波動大小。
　若回歸方程有意義，即引起y波動主要是由x變化而引起的，其它一切因素是次要的，即要求SR盡可能大，而Se盡可能小?；貧w直線對樣本數據點的擬合程度，通常用可決系數R2來表示R2=SR/ST，R2越接近于1，表明回歸直線對樣本數據點的擬合程度越高[6～8]。
表5 管徑與第三方損害事故率方差分析表

方差來源
偏差平方和
自由度
方差
F值
Fα
顯著性
回歸
0.2841
1
0.2841
517.4457
5.591
**
剩余
0.0038
7
0.00054903
—
12.2464
—
總和
0.2879
8
—

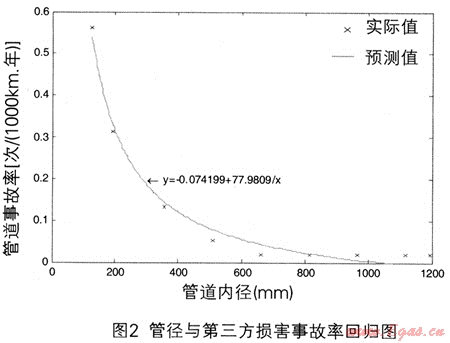

　根據表5數據，通過回歸分析可以得到回歸方程：
　y=-0.074199+77.9809/x
　可決系數：R2=O.9933
　F檢驗[F＞F0.01(1，n-2)]：517.4457＞5.5914；顯著性：高度顯著。

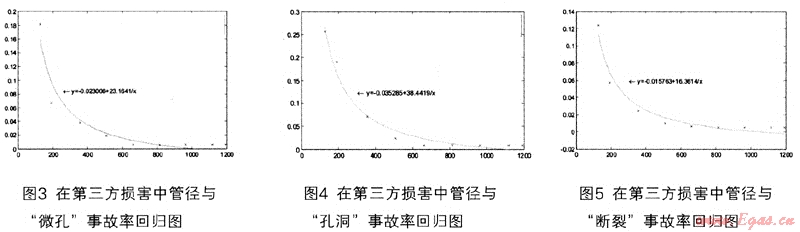

　管徑與事故率的回歸方程通過了F檢驗與R檢驗，即可用來預測，所謂預測問題，就是在確定自變量的某一個X0值時求相應的變勤的估計值。第三方損害的計算結果列于表6中，回歸圖如圖3～5所示。
表6 第三方損害一元回歸分析結果

y事故率/[次/(1000km·a)]
回歸方程
可決系數
F檢驗
F＞F0.01(1，n-2)
顯著性
F＞F0.01(1，n-2)為高度顯著
“微孔”破損
y=-0.023006+23.1641/x
R2=0.96777
103.359＞5.591
高度顯著
“孔洞”破損
y=-O.035285+38.4419/x
R2=O.98994
342.620＞5.591
高度顯著
“斷裂”破損
y=-0.015763+16.3614/x
R2=O.98145
183.412＞5.591
高度顯著


　5 應用舉例

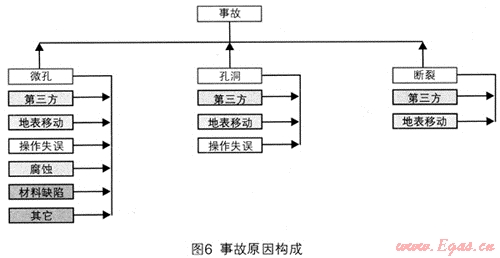

　某一地區的事故原因構成如圖6所示，單位管長泄漏事故的發生率用ф2表示，簡稱“事故率”，單位：[次/(1000km·a)]。

　式中i——管道破損情形序號，i=1、2、3分別對應管道破損微孔、孔洞、斷裂情形
　　j——事故原因序號，對于天然氣管道泄漏事故可以按照管道破損原因進行劃分；j=1，2，3……，6分別對應第三方損害、地表移動、操作失誤、腐蝕、材料缺陷、以及其它未知原因。
　該地區有燃氣管道投入運營的年數有限，所積累的管道事故數據不足，近年來其管道運營管理水平與歐洲相似，可以利用EGIG確定出管道事故率的數量級。例如DN·500·mm的天然氣管道因第三方損害發生泄漏的事故率為(利用表6中的回歸方程計算，取x=500)：

　6 結語
　第三方損害管道事故率的分析表明，一方面，相對來說管徑越大事故率越低，這也與管道運營管理的經驗相符，大管徑因為機械強度更高而受損泄漏的概率更低。另一方面，管道事故數據的收集整理能夠為管道的定量風險評價提供依據。
參考文獻：
[1] 杜學平.北京市天然氣輸配管網風險評估的應用研究(碩士學位論文)[D].北京：北京建筑工程學院.2010
[2] JO Y D，BUM J A A method of quantitative risk assessment for transmission pipeline carrying natural gas[J].Journal of Materials，2005，(8)1-12
[3] European Gas pipeline Incident Data Group(EGIG).The 7th EGIG report[EB/OL]. http：/SNWW egig.nl/nav/publication.htm.2008-12
[4] 周偉國.馬國彬能源工程管理[M].上海：同濟大學出版社，2007
[5] MATHER J，BLACKMOREC，PETRIEA，et al An assessment of measures in use for gas pipeline to mitigate against damage third party activity[M].Norwich(United Kingdom)：Health and Safety Executive(HSE)，2001
[6] 劉燕，張應輝，杜學平.基于回歸分析的北京市天然氣供應規模預測[J].煤氣與熱力，2010，30(6)：A26-A29
[7] 何燦芝，羅漢應用數理統計[M].長沙：湖南大學出版社，2004
[8] 王巖，隋思連，王愛青數理統計與MATLAB工程數據分析[M].北京：清華大大學出版社，2006

(本文作者：杜學平1 劉燕1 劉蓉2 1.北京市燃氣集團有限責任公司 北京 100035；2.北京建筑工程學院 北京 100044)
