摘 要

以下游用戶氣量、氣質要求為限制條件，結合終端現有生產工藝，按照控制單元內流量守恒和組分守恒基本原理，建立了外輸調控系統數學計算模型，借此校核了東方終端已建脫碳裝置的處理能力能否滿足氣體處理的需要，確定了需要脫碳處理的氣量和脫碳裝置的擴容規模，以及上游來氣量是否滿足用戶需求.

 摘　要：中國海洋石油總公司東方終端屬于典型的多氣源多用戶型天然氣處理廠，在生產過程中為了滿足下游各用戶對氣量與氣質(CO2含量、熱值等)的要求，需將部分上岸天然氣經脫碳裝置處理后，再按不同比例與未脫碳的上岸天然氣摻混，滿足用戶要求后再外輸。因此，合理地控制進入脫碳裝置的氣量與摻混比例是保證終端外輸氣質合格的關鍵。為此，以下游用戶氣量、氣質要求為限制條件，結合終端現有生產工藝，按照控制單元內流量守恒和組分守恒基本原理，建立了外輸調控系統數學計算模型，借此校核了東方終端已建脫碳裝置的處理能力能否滿足氣體處理的需要，確定了需要脫碳處理的氣量和脫碳裝置的擴容規模，以及上游來氣量是否滿足用戶需求，計算出東方F／H平臺的補氣量，為終端后續生產提出了指導性調控方案。利用該模型計算結果調控終端生產工藝，不僅保證了向下游用戶外輸天然氣的質量，而且還可實現供氣量的最大化。該模型具有方法簡便、建模迅速和較強實用性等特點，有效地提高了東方終端的外輸調控能力。

關鍵詞：東方氣田  天然氣處理廠  多氣源  多用戶  天然氣調質  脫碳裝置  調控模型

A calculation model for the transmission of a natural gas processing plant with multiple sources and users

Abstract：The CNOOC Dongfang Onshore Terminal is a typical natural gas processing plant with multiple sources and users．To satisfy the requirements of downstream users for flow rates and qualities such as CO2 content and heat values during production，a part of natural gas was firstly decarbonized and then blended with the non decarbonized gas in different proportions before being transmitted．During the process，proper control over the volume of natural gas entering the decarbonization unit and the blending proportion are essential for ensuring the quality of transmitted gas from the Terminal．Accordingly，considering the requirements of downstream users for volumes and qualities of natural gas and the existing production processes in the Terminal，a calculation model was constructed for the transmission regulating system by using the basic principles related to conservation of volumes and conservation of flow rates within the controlled units．By using this model，the processing capacity of the existing decarbonization units in the Terminal was verified，and the required volume of natural gas for decarbonization and the scale of capacity expansion were determined．In addition，sufficiency of upstream gases to satisfy the demands of end users was determined．In this way，the volume of additional gas supplies from Dongfang F／H Platform was determined．This provides an instructive regulating program for the subsequent production of the Terminal．Through regulating production processes in the Terminal by using the calculation model，the quality of transmitted natural gas to downstream users can be guaranteed，and the volume of natural gas supplies can be maximized．Characterized by simple calculation，fast modeling and high applicability，the proposed model can effectively promote the regulating capacity for the transmission of the Terminal．

Keywords：Dongfang Gasfield；Natural gas processing plant；Multi sources；Multi users；Gas conditioning；Decarbonization unit；Regulating model

東方終端作為中國海洋石油總公司東方氣田與樂東氣田(以下簡稱東方氣田和樂東氣田)開發的一個重要組成部分，將海上油氣處理成合格商品氣后外輸至下游用戶[1-2]。上游進站海底管道(以下簡稱海管)共有2條，分別為輸送海上不同氣田生產物流的東方海管和樂東海管，下游用戶共有5家，屬于典型的多氣源多用戶型天然氣處理廠[3]。

隨著海上東方氣田群開發項目的實施，東方和樂東兩條海管上岸氣量和組分均發生較大變化，而終端下游用戶化學公司與甲醇廠對天然氣中的CO2含量以及熱值有嚴格的要求，組分的較大波動有可能導致生產裝置緊急關停，裝置一旦關停，恢復正常生產周期較長，難度較大。因此，需要對終端已建脫碳裝置的處理能力進行校核，確定能否滿足上游氣田調整和開發的需要，同時確定上岸氣量能否滿足下游用戶要求及所需其他平臺的補氣量，并為后續實際生產提供調摔方案[4]。

1　東方終端生產現狀

1．1　氣源條件與用戶要求

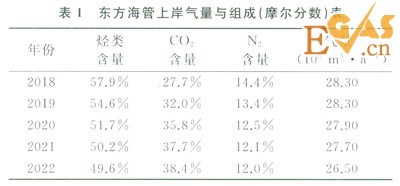

擬定東方海管逐年輸送上岸氣量與組成如表1所示。

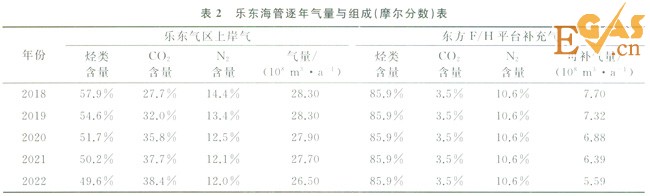

樂東海管內輸送物流可能包括2部分：①樂東氣區上岸氣；②當上岸氣量不能滿足下游用戶需求時，暫定可用于補充氣量的東方F／H平臺產氣。擬定逐年氣量與組成如表2所示。

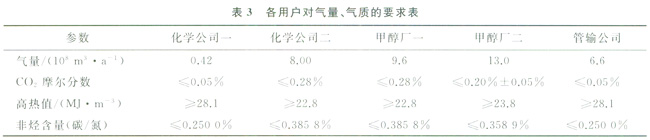

各用戶對氣量、氣質的要求如表3所示。



表3中用戶非烴(碳／氮)含量指標是根據各用戶熱值要求推算而得，推算時將所有烴類視為甲烷。

1．2　調控工藝流程與脫碳裝置處理能力

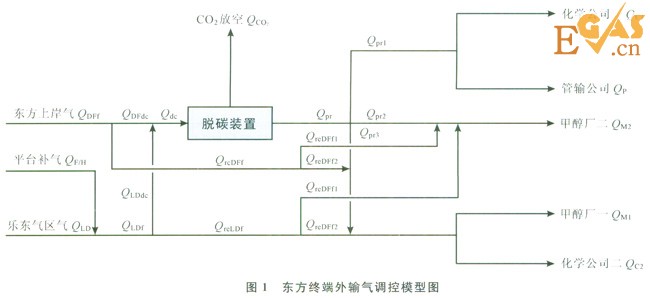

以整個東方終端作為控制單元，當前已有氣體處理工藝流程如圖1所示。



東方海管與樂東海管的上岸氣部分通過調控進入脫碳裝置，化學公司一和管輸公司全部由脫碳處理后的凈化氣供應，其余3家用戶由凈化氣與未脫碳氣摻混調質后供給。在外輸過程中由于東方終端不是管輸公司的唯一氣源，當上游其他半臺補氣后外輸氣量仍不足，無法滿足下游用戶對總氣量的要求，則減小對其外輸氣量；當上游其他平臺無需補氣且上岸氣仍有富裕時，多余氣量則輸送至管輸公司。

根據終端現場反饋信息，日前已建的東方一期與二期脫碳裝置實際處理能力達不到設計能力。各套脫碳裝置的設計與運行狀況如表4所示[6-7]。



東方一期和二期脫碳裝置實際處理能力小于設計處理能力，而樂東脫碳裝置實際處理能大于設計能力。

2　調控方案數學模型

根據銷售合同對氣量與氣質(天然氣熱值和CO2含量)的要求，利用控制單元內流量守恒、組分守恒基本原理，通過多約束優化、迭代計算，實現終端配氣方案的最優化。對于控制單元有以下調控計算方程[8]。

2．1　氣量平衡方程

根據供需平衡關系，終端向下游用戶的可供氣量與下游用戶需求量有如下關系：

Qs=Qu 　　　　　   (1)

終端向下游市場可供氣量：

Qs=Qf-QCO2　　　　　　　　  　　(2)

其中：

Qf=QDFf+QLDf           (3)

QLDf=QLD+QF/H           (4)

下游市場需求量：

QU=QC1+QC2+QM1+QM2+Qp    (5)

原料氣通過脫碳裝置CO2放空量：

QCO2=Qdc(cfCO2-cprCO2)／(1-cprCO2)       (6)

原料氣通過脫碳裝置后凈化氣量：

Qpr=Qdc-QCO2              (7)

未經脫碳的原料氣量：

Qref=Qf-Qdc=QreDEf+QreLDf      (8)

式中Qs為終端可向下游用戶的供氣量，108m3／a；QU為下游市場需求氣量，108m3／a；Qf為終端上岸氣量總和，108m3／a；QDFf為東方海管上岸氣量，108 m3／a；QLDf為樂東海管上岸氣量，108 m3／a；QLD為樂東氣區通過樂東海管的卜岸氣，108 m3／a；QF/H為東方F／H平臺通過樂東海管的補氣量，108m3／a；QCO2為氣體通過脫碳裝置后放空的CO2量，108 m3／a；QC1、QC2、QM1、QM2分別為化學公司一、化學公司二、甲醇廠一、甲醇廠二合同需求量，108 m3／a；QP為向管輸公司供應量，108m3／a；Qdc為脫碳裝置進氣量，108m3／a；cfCO2為原料氣中CO2摩爾分數；cprCO2為凈化氣中CO2摩爾分數；Qpr為凈化氣量，108m3／a；Qref為末經脫碳的原料氣量，108m3／a；QreDEf、QreLDf分別為東方和樂東未脫碳原料氣量，108m3／a。

2．2　熱值控制方程

為了簡化計算模型，可將天然氣中所有烴類組分視為甲烷，根據下游各用戶對熱值的要求，推算出各外輸氣對非烴含量的要求，有如下擦制方程[9]。

終端向下游市場供應氣中非烴含量應不大于用戶需求氣中非烴含量：

QSnh≤QUnh               (9)

終端向下游市場供應氣中非烴含量：

QSnh=QDEf·cDFnh+QLD·cLDnh+QF/H·cf/hnh-QCO2      (10)

下游市場需求氣中非烴含量：

Qunh=QC1·cc1nh+QC2·cc2nh+QM1·cm11nh+QM2·Cm2nh+Qp·cpnh      (11)

氣體中非烴含量組成：

cnh=CN2+Cco2            (12)

凈化氣中N2含量：

cprN2=cfN2／[1-(cfCO2-cprCO2)／(1-cprCO2)]     (13)

式中QSnh為終端向下游市場供應氣中非烴氣氣量，108m3／a；QUnh為用戶需求氣中非烴含量，108m3／a；cDFnh、cLDnh、cF/Hnh、cc1nh、cc2nh、cm1mh、cm2nh、cpnh分別為東方上岸氣、樂東氣區上岸氣、F／H平臺補氣、化學公司一供氣、化學公司二供氣、甲醇廠一供氣、甲醇廠二供氣、管輸公司供氣中非烴的摩爾分數；cnh為天然氣中非烴摩爾分數；cN2為天然氣中N2摩爾分數；cCO2為天然氣中CO2摩爾分數。

2．3　CO2濃度控制方程

終端向下游市場供應氣中CO2含量與下游用戶需求氣中CO2含量的關系如下：

min(QUCO2)≤QSCO2≤max(QUCO2) 　　　　　 (14)

終端向下游市場供應氣中CO2含量：

QSCO2=QDF·cDFCO2+QLD·cLDCO2+QF/H·cF/HCO2-QCO2 　 (15)

下游市場需求氣中CO2含量：

QUCO2=QC1·cc1CO2+QC2·cc2CO2+QM1·cm1CO2+QM2·cm2CO2+QP·cpCO2    (16)

脫碳裝置進氣量：

Qdc=QDFdc+QLDdc          (17)

東方脫碳氣量與樂東脫碳氣量間換算關系：

QDFdc(Cdfco2-cprCO2)=QLDdc(Cldco2-cprCO2)      (18)

根據裝置當前實際脫碳能力推算其可處理原料氣量(Qcal)：

Qcal=QCO2(1-cprCO2)／(cfCO2-cprCO2)      (19)

式中QSCO2分別為銷售氣中CO2氣量，108m3／a；cDFCO2、cLDCO2分別為東方與樂東上岸氣中CO2摩爾分數；cF/HCO2為F／H平臺補氣中CO2摩爾分數；cc1CO2、cc2CO2、cm1CO2、cm2CO2、cpCO2分別為化學公司一、化學公司二、甲醇廠一、甲醇廠二、管輸公司要求的CO2摩爾分數。

3　模型求解與計算結果

3．1　計算程序

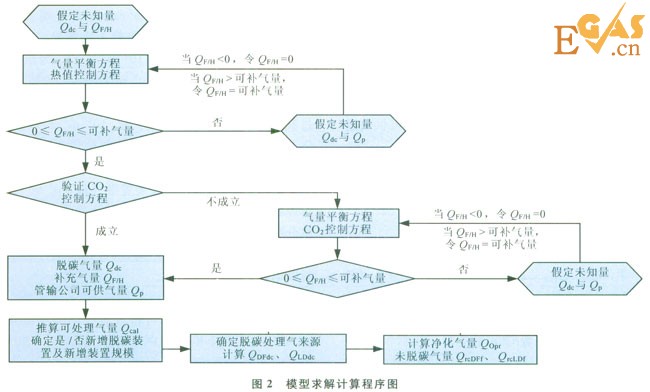

基于建立的東方終端外輸氣調控計算模型，編制了東方終端外輸調控計算程序[10-11]。利用迭代計算程序?qū)K端已建脫碳裝置的處理能力能否滿足氣體處理需要進行校核，同時確定是否需要補氣。計算程序用邏輯框圖如圖2所示。



3．2　計算結果

3．2．1新增脫碳裝置規模與補充氣量計算

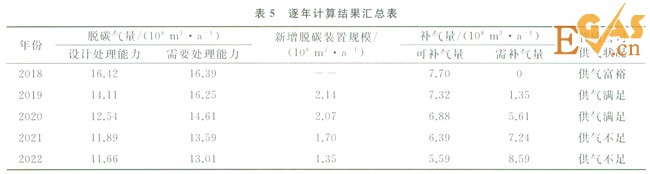

根據調控計算模型確定出2018－2022年逐年需進入脫碳裝置處理的氣量，與基于當前終端已建的3套脫碳裝置實際脫碳能力推算的逐年可處理氣量對比，確定出是否需新增脫碳裝置、新增脫碳裝置的規模。同時將東方上游平臺需要補充的氣量與平臺可以補充的氣量對比，確定出對管輸公司的供氣狀況，計算結果如表5所示。



據表5可知，在本階段油氣田開發過程中需新增脫碳裝置，規模為2.2×108m3／a，進裝置CO2摩爾分數為32％。

在開發生產過程中，基于目前的合同供氣量，當供氣量不足時補充氣僅來自東方F／H平臺的情況下，2018－2020年終端廠可以滿足下游所有用戶的供氣需求，2021－2022年對管輸公司供氣量小足。

3．2．2外輸用戶氣體調配

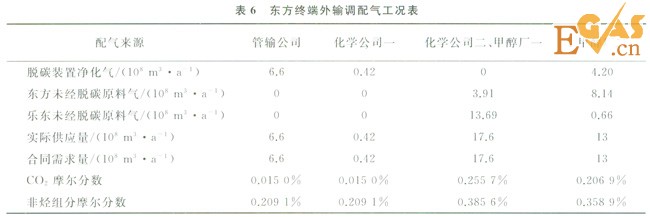

當確定出補充氣量、脫碳進料氣量及管輸公司配給氣量后，基十外輸用戶調配氣計算程序，可計算出開發過程中對下游用戶逐年的調配結果，表6以2020年為例給出東方終端調控方案。



3．2．3計算結果分類

在計算過程中，由于上岸氣條件、終端現有生產工藝及當前向下游銷售合同的等因素的限制，根據終端脫碳裝置狀況和向下游用戶供氣狀況，計算結果可能會出現9種調控工況，其中脫碳裝置狀況包括：①是否需要新增脫碳裝置以及脫碳裝置原料氣來源；②向下游用戶供氣狀況分為外輸富裕，外輸滿足或外輸不足。

在2018－2022年生產過程中，終端調控計算工況共出現上述工況中的3種，包括：①無需新增脫碳裝置，脫碳原料氣取自東方海管，不需要F／H平臺補氣，對管輸公司的供氣量大于合同需求量；②需要新增脫碳裝置，脫碳原料氣取自東方海管，需要F／H平臺補氣，可以滿足管輸公司供氣合同需求量；③需要新增脫碳裝置，脫碳原料氣均取自東方海管，需要F／H平臺補氣，對管輸公司的供氣量有缺口。

4　結論

1)利用多氣源多用戶型終端外輸調控計算模型，校核了東方終端已建脫碳裝置的處理能力能否滿足氣體處理的需要，并確定了脫碳裝置的擴容規模，判斷了上游來氣量是否滿足用戶需求及確定出東方F／H平臺的補氣量，并為終端后續生產提出了指導性調控方案。

2)在2018－2022年氣田開發過程中，由于上岸氣條件、終端現有生產工藝及當前向下游銷售合同的等因素的限制，根據終端脫碳裝置狀況和向下游用戶供氣狀況，終端調控共出現3種運行工況。

3)外輸調控計算模型具有較強的適用性，可用于復雜多氣源、多用戶型天然氣處理廠外輸調控系統的設計與校核，并能在生產過程中根據上游米氣組分與氣量的變化及下游合同變更，給現場操作人員提供建議性操作方案，具有方法簡便、建模迅速和較強的實用性等特點，提高了終端外輸調控的有效性，保證了外輸氣的氣質。



參考文獻

[1]朱光輝．東方終端三套脫CO2裝置工藝設計特點分析[J]．中國石油和化工標準與質量，2012，33(12)：31-32．

Zhu Guanghui．Analysis of processing design characterize of three decarburization units in Dongfang terminal[J]．China Petroleum and Chemical Standard and Quality，2012，33(12)：31-32．

[2]馮少廣，趙吉濤，張鑫，李榮光，尹克江，劉寶明，等．壓縮天然氣分輸站場渦流管技術調壓應用[J]．油氣儲運，2013，32(12)：1325-1329．

Feng Shaoguang，Zhao Jishi，Zhang Xin，Li Rongguang，Yin Kejiang，Liu Baoming，et al．Application of vortex tube technology in pressure regulation in compressed natural gas(CNG)offtake station[J]．Oil＆Gas Storage and Trans portation，2013，32(12)：1325-1329．

[3]黃肪，許文斌，鄭建青．多水源多用戶大型水資源系統優化模型[J]．中國水利，2002，53(3)：91-95．

Huang Fang，Xu Wenbin，Zheng Jianqing．Optimal operation model for large scale water resources system having multiple resources and multiple users[J]．Journal of Hydraulic Engineering，2002，53(3)：91-95．

[4]謝艷娥，鄧傳忠，田汝峰．氣田聯網配產和聯合配氣方案探討——以東方1-1和樂東22-1／15-1氣田為例[J]．中國石油和化工標準與質量，2013，33(23)：258-259．

Xie Yan’e，Deng Chuanzhong，Tian Rufeng．Discussion on production allocation of gas field network and joint gas distribution：A case history of Dongfang 1-1 and Ledong 22-1／15-1 gas field[J]．China Petroleum and Chemical Standard and Quality，2013，33(23)：258-259．

[5]施仁，李琳．天然氣熱值的計量與控制[J]．天然氣工業，1997，17(4)：71-73．

Shi Ren，Li Lin．The caloricity gaging and tonirolling of natural gas[J]．Natural Gas Industry，1997，17(4)：71-73．

[6]李必忠，溫冬云，吳桂光，劇丹．東方終端二期脫碳裝置運行問題淺析及解決辦法[J]．石油與天然氣化工，2008，37(5)：401-405．

Li Bizhong．Wen Dongyun，Wu Guiguang，Zhou Dan．The analysis and solutions of tim operation problem in Dongfang terminal second stage decarburization plant[J]．Chemical Engineering of Oil＆Gas，2008，37(5)：401-405．

[7]周聲結，賀瑩．國內大規模MDEA脫碳技術在中海油成功應用——以中海油東方天然氣處理廠為例[J]．天然氣工業，2012，32(8)：35-38．

Zhou Shengjie，He Ying．Application of MDEA decarbonizing technology in CNOOC offshore gas fields：A case history of the CN00C Dongfang Natural Gas Processing Plant[J]．Natural Gas Industry，2012，32(8)：35-38．

[8]李軍輝．天然氣輸氣管線儲氣量的影響因素[J]．上海煤氣，2014，58(2)：22-25．

Li Junhui．Influence factors of natural gas transmission pipeline gas storage capacity[J]．Shanghai Gas，2014，58(2)：22-25．

[9]萬宇飛，鄧驍偉，程濤，鄧道明．不同含碳量天然氣脫碳方案選擇[J]．油氣田環境保護，2013，23(3)：56-58．

Wan Yufei，Deng Xiaowei，Cheng Tao．Deng Daoming．Decarbonization scheme selection for natural gas with different carbon content[J]．Environmental Protection of Oil＆Gas Fields，2013，23(3)：56-58．

[10]李繼兵．Excel數據處理與分析[M]．北京：中國青年出版社，2005：49-68．

Li Jibing．Excel data processing and analysis[M]．Beijing：China Youth Publishing Group，2005：49-68．

[11]鄧傳忠，張紅生．復雜組分水平氣井管流計算方法[J]．石油鉆采工藝，2008，30(3)：66-70．

Deng Chuanzhong，Zhang Hongsheng．Discussion on multi component horizontal gas well flow performance[J]．Oil Drilling＆Production Technology，2008，30(3)：66-70．









本文作者：胡文杰  江志華  李鵬程  唱永磊

作者單位：中海石油(中國)有限公司北京研究中心
