摘 要

介紹安全閥的壓力參數、幾何參數和排量參數，分析彈簧式安全閥和先導式安全閥的工作原理和優缺點，總結出不同工況下安全閥的選型方法。安全閥流道直徑計算的原則是保證實際排放量大于安全泄放量，據此推導出城鎮燃?xì)庹{(diào)壓器下游管道上安全閥流道直徑的計算公式，流道直徑與排放壓力、背壓、排量系數等因素有關。根據計算出的流道直徑選取合適的安全閥公稱直徑。結合北京市的實際工程，給出了安全閥的選型實例。

 摘　要：介紹安全閥的壓力參數、幾何參數和排量參數，分析彈簧式安全閥和先導式安全閥的工作原理和優缺點，總結出不同工況下安全閥的選型方法。安全閥流道直徑計算的原則是保證實際排放量大于安全泄放量，據此推導出城鎮燃?xì)?a href=http://www.leakygutdiet.com/e/tags/?tagname=%E8%B0%83%E5%8E%8B target=_blank class=infotextkey>調壓器下游管道上安全閥流道直徑的計算公式，流道直徑與排放壓力、背壓、排量系數等因素有關。根據計算出的流道直徑選取合適的安全閥公稱直徑。結合北京市的實際工程，給出了安全閥的選型實例。

關鍵詞：安全閥；  彈簧式安全閥；  先導式安全閥；  城鎮燃?xì)?a href=http://www.leakygutdiet.com/e/tags/?tagname=%E8%B0%83%E5%8E%8B target=_blank class=infotextkey>調壓器

Type Selection Calculation of Safety Valve after Gas Regulator

Abstract：The pressure parameters，geometric parameters and displacement parameters of safety valve are introduced．The working principle，advantages and disadvantages of the spring-type safety valve and pilot safety valve are analyzed．The type selection methodsof safety valve under difierent conditions are summarized．The calculation principle of flow channel diameter of safety valve is to ensure that the actual?displacement is more than safety discharge，based on  which the calculation formula of flow channel diameter of safety valve on downstream pipeline of city gas regulator is deduced，and the diameter relates to the discharge pressure，back pressure and discharge coefficient and so on．The appropriate nominal diameter of safety valve is selected based on the calculated flow channel diameter．An example of selecting the type of safety valve is given with an actual engineering in Beijing City．

Keywords：safety valve；spring-type safety valve；pilot safety valve；city gas regulator



1　概述

GB 50028—2006《城鎮燃?xì)庠O(shè)計規范》(以下簡稱GB 50028—2006)規定，在燃?xì)庹{(diào)壓器入口(或出口)處，應設置防止調壓器出口壓力過高的安全保護裝置。為此，城鎮燃?xì)夤こ唐毡椴捎玫姆绞绞窃谡{(diào)壓器下游管道上設置安全閥，安全閥出口接放散管，燃?xì)饨?jīng)由安全閥和放散管排放至大氣，從而有效地保證燃?xì)夤芫W(wǎng)和用氣設備的正常運行。本文內容包括城鎮燃?xì)庹{(diào)壓器后管道上安全閥類型選擇和主要技術參數的確定，以期對設計工作有一定偽借鑒

意義。

2　安全閥技術參數

安全閥是一種自動閥門，它不借助任何外力，而利用被保護系統(以下簡稱系統)本身的壓力來自動開啟，排出一定數量的介質，以防止系統壓力超過額定的安全值。當系統壓力恢復正常后，安全閥冉自動關閉并阻止系統內介質繼續流出。

2.1　壓力參數

2．1．1  整定壓力

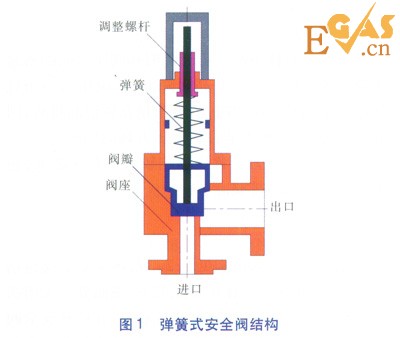

整定壓力是預先對安全閥設定的開啟壓力，在安全閥進口處測得的壓力。系統壓力達到整定壓力時，系統壓力產生使安全閥開啟的力與使閥瓣保持在閥座上的力相平衡。以彈簧式安全閥為例，系統壓力達到整定壓力時，彈簧作用在閥瓣上表面向下的力與介質作用在閥瓣下表面向上的力相平衡。彈簧式安全閥的結構見圖1。



GB 50028—2006第6．6．10條第6款規定，調壓器出口管道上所設置的安全閥的整定壓力應根據工藝要求確定，當工藝無特殊要求時應根據調壓器出口壓力p1確定：

①當p1<10kPa時，安全閥的整定壓力小于等于用氣設備燃燒器的最高允許工作壓力；

②當10kPa≤p1≤0.08MPa時，安全閥的整定壓力應大于系統最高工作壓力，且小于等于1.5p1；

③當0.08MPa≤p1≤0.4MPa時，安全閥的整定壓力應大于系統最高工作壓力，且小于等于p1+0.04MPa；

④當p1>0.4MPa時，安全閥的整定壓力應大于系統最高工作壓力，且小于等于1.1p1。

2．1．2排放壓力

排放壓力是當閥瓣達到規定開啟高度時，在安全閥進口處測得的壓力。排放壓力通常為整定壓力的1.05～1.10倍[1]。

2．1．3背壓

背壓是安全閥開啟前在其出口處的靜壓力與安全閥開啟后介質在安全閥出口管及放散管內流動所產生的阻力之和。背壓不宜大于整定壓力的10％[1]。

2.2　幾何參數

2．2．1開啟高度

開啟高度是閥瓣離開關閉位置的實際行程。

2．2．2全啟式安全閥的最大開啟高度

系統壓力達到整定壓力時，閥瓣迅速上升至最大高度，這種安全閥稱為全啟式安全閥。根據HG 20570．2—95《安全閥的設置與選用》(以下簡稱HG 20570．2—95)，對于全啟式安全閥，其閥瓣的最大開啟高度不小于流道直徑的0.25倍。

2．2．3微啟式安全閥的最大開啟高度

系統壓力達到整定壓力時，閥瓣的開啟高度隨系統壓力的升高而成比例升高，這種安全閥稱為微啟式安全閥。根據HG 20570．2—95，對于微啟式安全閥，其閥瓣的最大開啟高度應不小于流道直徑的0.025～0.050倍。

2．2．4流道面積

流道面積是安全閥閥座喉部最小橫截面積。

2．2．5流道直徑

安全閥喉部橫截面為圓形，則其對應流道面積的直徑稱為流道直徑。

2．2．6公稱直徑

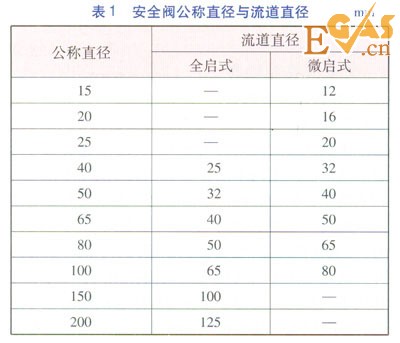

公稱直徑是經過圓整后的標準化名義直徑。安全閥的公稱直徑分進口公稱直徑和出口公稱直徑。全啟式安全閥的出口公稱直徑一般比進口公稱直徑大一檔，而微啟式安全閥的進、出口公稱直徑則一般是相同的。安全閥的公稱直徑通常指進口公稱直徑，常見安全閥公稱直徑與流道直徑的關系見表1。



2.3　排量參數

2．3．1理論排量

理論排量是截面積與安全閥流道面積相等的理想噴管的計算排量，認為流動沒有任何阻力影響。

2．3．2實際排量

實際排量是安全閥在實際工況下的排放量。因?yàn)榻橘|(zhì)在安全閥內流動實際存在阻力，所以安全閥的實際排量比理論排量小。

2．3．3排量系數

排量系數即安全閥的實際排量和理論排量的比值，是表述安全閥流通能力的參數。排量系數與安全閥結構有關，應根據實驗數據確定。無參考數據時，可按下述推薦值選取[1]：全啟式安全閥取0.60～0.70，帶調節圈的微啟式安全閥取0.40～0.50，不帶調節圈的微啟式安全閥取0.25～0.35。調節圈是使微啟式安全閥保持在最佳工作狀態的一種調節元件，以改善安全閥工作時的不正常現象，同時提高微啟式安全閥的性能。

2．3．4安全泄放量

安全泄放量是指系統出現超壓時，為了保證安全，安全閥必須達到的排放量。

根據設計經驗，當系統壓力(即調壓器出口壓力)小于0.4MPa，系統下游直接接用戶(例如中低壓鍋爐或低壓民用戶)時，管道容量較小。當調壓器出現故障時，為了保護用氣設備及計量裝置，需要快速排放，安全泄放量應不小于系統流量的30％。

當系統壓力(即調壓器出口壓力)大于或等于0.4MPa時，通常為區域調壓，系統下游接燃?xì)廨斉涔芫W(wǎng)。通常燃?xì)廨斉涔芫W(wǎng)的設計壓力高，而運行壓力低，一般不需要快速排放。因此，安全泄放量為系統流量的3％～5％。

3　安全閥類型選擇

3.1　彈簧式安全閥

3．1．1原理

彈簧式安全閥結構見圖1。利用安全閥中的彈簧被壓縮后產生向下的彈力將閥瓣壓緊在閥座上，使系統壓力保持在允許范圍之內。當系統內介質作用于閥瓣向上的力大于彈簧作用在閥瓣向下的力時，彈簧就被壓縮，使閥瓣被頂起離開閥座，系統內介質就通過閥瓣與閥座之間的間隙向外排放；系統作用于閥瓣向上的力小于彈簧作用在閥瓣向下的力時，彈簧就伸長，使閥瓣與閥座重新緊密結合，系統內介質停止排放。

彈簧式安全閥的整定壓力是通過擰緊或放松調整螺桿來調節的。擰緊調整螺桿，彈簧被壓縮，彈力增加，作用于閥瓣上向下的力也就增大，安全閥整定壓力被調高；反之，放松調整螺桿，彈簧被放松，彈力減小，作用于閥瓣上向下的力也就減小，安全閥整定壓力被調低。

3．1．2優點[2]

①結構簡單，可靠性高。

②對介質不過分挑剔，適用范圍廣。

③直接作用式，反應靈敏。

④價格低。

3．1．3缺點[2]

①密封性不高。由于閥瓣和閥座之間的密封力隨系統介質壓力的升高而降低，系統壓力小于且接近安全閥整定壓力時，就有少量介質泄漏排放，因此，彈簧式安全閥不適合整定壓力高的場所。

②排放能力受背壓影響較大。背壓越大，越不利于安全閥的排放。

3.2　先導式安全閥

3．2．1原理

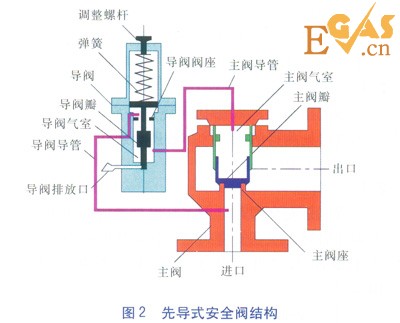

先導式安全閥結構見圖2。先導式安全閥包括主閥、導閥和導管。在正常工況下，主閥處于關閉狀態，導閥瓣在彈簧的作用下位置靠下，介質從安全閥進口經由導閥導管、導閥氣室和主閥導管進入主閥氣室。這樣系統壓力既作用于主閥瓣的下方，又作用于主閥瓣的上方，由于主閥瓣上部承壓面積大于其下部承壓面積，因此，作用于主閥瓣上向下的力大于向上的力，主閥處于穩定的關閉狀態。隨著系統壓力的上升，主閥瓣受到的向下的作用力與向上的作用力的差值更大，密封更嚴，這和彈簧式安全閥情況正好相反。



當系統壓力異常，達到或超過整定壓力時，導閥瓣受介質壓力作用而上移，與導閥座緊密結合。此時，導閥導管向?qū)чy氣室、進而通過主閥導管向主閥氣室的進氣被切斷，同時導閥排放口和導閥氣室連通，導致導閥氣室、主閥導管和主閥氣室內的氣體從導閥排放l5快速排出。這樣主閥瓣上部的壓力急劇下降，主閥瓣在下部氣體壓力的作用下離開閥座，系統內氣體從主閥的出口迅速大量排放，使系統內壓力恢復到正常的工作壓力。導閥的工作原理同彈簧式安全閥。系統的整定壓力是通過導閥的調整螺桿來設定的。

3．2．2優點[3]

①密封性能好，閥座密封力隨系統介質壓力的升高而升高，因此，可以使系統在較高系統壓力下高效能地工作。

②動作性能不受背壓的影響。

3．2．3缺點[3]

①對介質比較挑剔，不適用于較臟或較粘稠的介質，這是因?yàn)榇祟惤橘|(zhì)會堵塞導管及導閥氣室。

②動作過程由主閥和導閥二者配合控制，不像彈簧式安全閥那樣響應靈敏。

③價格高。

3.3　選型原則

根據HG 20570．2—95，排放氣體或蒸汽時，選用全啟式安全閥；排放液體時，選用全啟式或微啟式安全閥。整定壓力大于或等于0.2MPa時選用先導式安全閥，整定壓力小于0.2MPa時選用彈簧式安全閥[4]。

4　安全閥流道直徑計算

4.1　計算原則

在進行安全閥流道直徑計算時，基本原則是保證安全閥的實際排量大于系統的安全泄放量，實際排量和流動狀態有關。計算出流道直徑后，根據表1確定安全閥的公稱直徑。

根據GB／T 12241—2005《安全閥一般要求》，上游來氣壓力一定的情況下，在達到臨界流動狀態之前，氣體通過一個孔(例如安全閥的流道)的流量隨著下游壓力的減小而增加。一旦達到臨界流動，下游壓力的進一步減小將不會使流量繼續增加。

滿足式(1)時，流動處于臨界流動狀態。



式中pb——背壓(絕對壓力)，Mpa

pd——實際排放壓力(絕對壓力)，Mpa

k——等熵指數

根據GB／T 12241—2005，臨界流動狀態下的理論排量按式(2)計算。





式中qm,t——理論排量(質量流量)，kg／h

A——流道面積，mm2

C——氣體特性系數

v——比體積，即在實際排放壓力和排放溫度下氣體密度的倒數，m3／kg

p0——標準狀態下的壓力(絕對壓力)，Mpa

T——實際排放溫度，K

T0——標準狀態下的溫度，K

r0——標準狀態下的密度，kg／m3

實際排量為理論排量和排量系數的乘積，見式(5)。

qm,r=qm,tk0    　　(5)

式中qm,r——實際排量(質量流量)，kg／h

k0——排量系數

為了保證系統安全，安全閥的實際排量應大于安全泄放量，即：

qm,r>qVr0  　　  (6)

式中qm,r——安全泄放量，折算成標準狀態下的體積流量，m3／h

將式(2)、(4)、(5)代入式(6)，可得：



即：

安全閥閥座喉部截面積為圓形，根據式(8)，與流道面積A對應的流道直徑需滿足下式：



式中d——安全閥流道直徑，mm

4.3　亞臨界流動狀態下的流道直徑計算

滿足式(10)時，流動處于亞臨界流動狀態。



根據GB／T 12241—2005，亞臨界流動狀態下的理論排量按式(11)計算。











式中Kb——亞臨界狀態下的理論排量修正系數

和臨界流動狀態下流道直徑的推導同理，對于亞臨界流動狀態，流道直徑需滿足下式：



5　安全閥選型實例

以北京市常見的次高壓A－中壓A區域調壓柜為例，下游接中壓A管網，調壓器進口壓力為0.6～1.0MPa，調壓器出口壓力為0.4MPa，系統流量為50000m3／h。調壓器出口管道上安全閥的選型過程如下。

①物性參數的確定

天然氣的主要組分是甲烷，因組成不同，不同來源的天然氣參數存在一定差異。以北京燃?xì)饧瘓F(tuán)和中石油結算時所取天然氣的參數為例，標準狀態取溫度為20℃，絕對壓力為101.325kPa。天然氣在標準狀態下的密度為0.8676kg／m3?？紤]安全閥排放氣的溫度為20℃，則r0取0.8676kg／m3，p0取0.101MPa，T0取293K，T取293K。

對于天然氣，等熵指數，k取1.3，則：



將k=1.3代入式(3)，得：

C=2.63 　　  　   (15)

②安全閥類型的確定

調壓器出口壓力等于0.4 MPa，并且下游接管網。根據第3．3節的選型原則，采用先導式安全閥。介質為氣體，動作型式為全啟式。根據第2．3．3條的推薦值，排量系數k0取0.65。

③實際排放壓力(絕對壓力)pd的確定

調壓器出口壓力等于0.4MPa，根據第2．1．1條的規定，整定壓力取0.44MPa。根據第2．1．2條的推薦值，排放壓力取0.48MPa，則對應實際排放壓力(絕對壓力)pd為0.581MPa。

④背壓(絕對壓力)pb的確定

城鎮燃?xì)馔ǔＶ苯訉?duì)大氣排放，安全閥開啟前在其出口處的靜壓力為大氣壓。根據第2．1．3條闡述，背壓為大氣壓和出口段流動阻力之和，并且小于等于整定壓力的10％。因?yàn)閷?shí)際工況存在一定的流動阻力，所以背壓大于大氣壓。整定壓力取0.44MPa，則背壓需小于等于0.044MPa。因此，背壓(絕對壓力)pb滿足式(16)。

0.101MPa<pb≤0.145MPa 　　   (16)

⑤流動狀態的確定

pb/pd≤0.145/0.581

即：

pb/pd≤0.25

結合式(14)，此流動狀態滿足式(1)，則處于臨界流動狀態。

⑥安全泄放量qV的確定

根據第2．3．4條的設計經驗數據，安全泄放量為系統流量的3％～5％，qV取2500m3／h。

⑦流道直徑計算

將qV=2500m3／h、C=2.63、k0=0.65、pd=0.581MPa、r0=0.8676kg／m3、p0=0.101MPa、T0=293K、T=293K代入式(9)，得：

d>32.29mm

查表1，選取流道直徑為40mm，全啟式安全閥進口公稱直徑為65mm。出口公稱直徑比進口公稱直徑大一檔，為80mm。

6　結論

在城鎮燃?xì)獾恼{(diào)壓系統中，介質為氣體，推薦采用全啟式安全閥。當調壓器出口壓力小于0.4MPa，下游直接接用戶時，為了保護用氣設備及計量裝置，需要快速排放，安全閥的安全泄放量應不小于系統流量的30％。當調壓器出口壓力大于或等于0.4MPa，下游接輸配管網時，不需要快速排放，安全閥的安全泄放量一般為系統流量的3％～5％。安全閥流道直徑計算的原則是保證實際排放量大于安全泄放量。通過計算安全閥的流道直徑，選取合適的公稱直徑。



參考文獻：

[1]張德姜，王懷義，劉紹葉．石油化工裝置工藝管道安裝設計手冊第一篇設計與計算[M]．4版．北京：中國石化出版社，2009：320-325．

[2]趙春岳，吉守軍．淺談彈簧式安全閥的選用和調試[J]．閥門，2003(4)：34-36．

[3]王學彬，唐旭麗．先導式安全閥的應用[J]．閥門，2013(6)：40-42．

[4]李學華．先導式安全閥的應用探討[J]．當代化工，2012，42(12)：1354-1357．







本文作者：向素平  孫明燁  周義超  譚春艷

作者單位：北京市煤氣熱力工程設計院有限公司

  中國人民解放軍總后勤部建筑設計研究院
