摘　要：以1750m³液化天然氣(LNG)子母罐的安全保護系統為例，探討四級安全保障系統(自力式降壓調節閥—BOG壓力控制閥—安全閥—泄放閥和呼吸閥)的設置方式和工藝過程，從經濟上分析了設置BOG壓力控制閥的必要性。

關鍵詞：LNG儲罐；  安全保護；  自力式降壓調節閥；  BOG壓力控制閥；  安全閥

Setting of Four-level Safety Protection System of Liquefied Natural Gas Tank

Abstract：Taking the safety protection system of 1750m³ liquefied natural gas(LNG)cluster tanks for example，the setting mode and process flow of the fourlevel safety protection system composed of self-operated depressurization regulating valve，BOG pressure control valve，relief valve，discharge valve and breather valve are described．The necessity for setting BOG pressure control valve iS analyzed economically．

Keywords：liquefied natural gas tank；safety protection；self-operated depressurization regulating valve；BOG pressure eontrol valve：relief valve

1　概述

由于LNG工廠、衛星站、儲配站的產量或儲存量較大，均需要設置大容量的LNG儲罐，其安全可靠性要求較高，事故情況下造成的損失和影響也較大，因此設置一套安全、可靠、成熟、經濟的儲罐安全保障系統尤為必要。本文以傳統1750m³LNG子母罐為例，介紹一套較為安全可靠、經濟實用的安全保障系統——四級安全保障系統。

傳統1750m³LNG子母罐內部設置7個子罐，每個子罐罐容為250m³，材質為06Crl9Ni10，最高工作壓力為0.6MPa，設計壓力為0.66MPa，設計溫度為-196℃；母罐為平底拱蓋結構，幾何容積(子母罐夾層)為2515m³，材質為Q345R，最高工作壓力為1kPa，設計壓力為3kPa；子母罐夾層保冷方式為填充珠光砂，并通入氮?dú)獗３终龎骸?/span>

2　LNG儲罐四級安全保障系統的設置

為使儲罐安全，防止超壓，確保穩定、可靠供氣，設置了四級安全保障系統，即自力式降壓調節閥—BOG壓力控制閥—安全閥—泄放閥和呼吸閥。該安全保障系統比常規安全保障系統增加了BOG壓力控制閥。

①第一級：自力式降壓調節閥

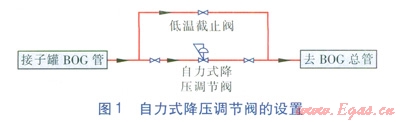

自力式降壓調節閥為機械式，設置于儲罐BOG管上，調節閥前壓力(即儲罐氣相壓力)，見圖1。自力式降壓調節閥為儲罐氣相的第一道壓力調節閥，當氣相壓力達到或超過設定值時，氣體壓力推動膜片，促使閥口打開，排放閥前氣體，降低壓力；當氣相壓力小于設定值時，彈簧推動膜片，關閉閥口。

設定壓力為0.6MPa，當儲罐壓力達到或者超過0.6MPa時，自力式降壓調節閥自動開啟，降低壓力，保證儲罐工作壓力維持在0.6MPa以下，滿足安全需要。

②第二級：BOG壓力控制閥

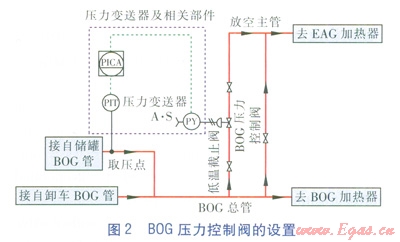

BOG壓力控制閥為氣動式薄膜凋節閥，設置于自力式降壓調節閥后、BOG總管的支管路上，進口與BOG總管連接，出口與放空主管連接，取壓點設置在BOG壓力控制閥前儲罐BOG管上，當取壓點壓力達到設定值時，閥門開啟，實現少量放散。BOG壓力控制閥的設置見圖2(圖2中EAG指安全放散氣體)。

取壓點設定壓力為0.62MPa和0.63MPa。當儲罐由于某種原因(保冷部分失效、LNG翻滾等)導致蒸發量增大，儲罐氣相和BOG總管壓力持續升高。當取壓點壓力達到0.62MPa時，站控系統執行聲光報警，提醒生產人員進行故障排除；如故障不能得到及時排除，儲罐氣相和BOG總管壓力仍繼續升高，當取壓點壓力達到0.63MPa時，BOG壓力控制閥開啟，實現少量持續放空，取壓點的壓力維持在0.63MPa。

由于BOG壓力控制閥為氣動式，通過站控系統實現對取壓點壓力的調節，其安全、可靠性較傳統的機械式壓力調節閥高，能夠更好地實現系統要求的超壓放散功能。

另外，此BOG壓力控制閥與安全閥的區別在于：安全閥實現的是壓力保護功能。如出現事故工況，系統超壓，達到安全閥開啟壓力時，安全閥全部開啟，放空氣體直至系統壓力為0.54MPa(安全閥的回座壓力)時，安全閥才會關閉，停止放散，屬于間歇大量放散過程。BOG壓力控制閥是實現對壓力的調節和控制，可通過調節閥的閥門開度實現對系統壓力的保護，超壓氣體較少時，閥口少量開啟；超壓氣體較多時，閥口開度增大，增大放散量以實現取壓點穩定在0.63MPa，屬于連續穩定的少量放散過程。BOG壓力控制閥開啟的設定壓力值略低于安全閥的開啟壓力值，正是為了避免安全閥頻繁開啟引起大量放空，在安全閥開啟前就動作，實現壓力控制。

可見，設置BOG壓力控制閥適用于LNG系統少量超壓放散的情況，可以更好地避免因少量超壓導致安全閥開啟等情況，減少放空量。

③第三級：安全閥

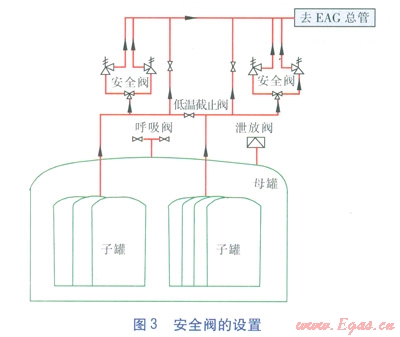

安全閥為機械式，設置于子罐的BOG管道上，開啟壓力為0.66MPa，回座壓力為0.54MPa。當儲罐出現故障，產生大量蒸發氣，自力式降壓調節閥和BOG壓力控制閥均全部開啟，仍不能穩定儲罐壓力，儲罐氣相壓力升高至0.66MPa時，安全閥開啟，與BOG壓力控制閥、自力式降壓調節閥聯合放空，當儲罐壓力下降至0.63MPa時，BOG壓力控制閥關閉；壓力降至0.6MPa以下時，自力式降壓調節閥關閉；壓力降低至0.54MPa時，安全閥關閉。在放散過程中，站控系統發出聲光報警信號，通知生產維修人員進行搶修。安全閥的設置見圖3。

④第四級：泄放閥和呼吸閥

在母罐上設置泄放閥和呼吸閥，泄放閥保證母罐不超壓，呼吸閥保證母罐不超壓和不形成負壓。夾層氮?dú)夤ぷ鲏毫?/span>0.5kPa，泄放閥開啟壓力為1kPa，呼吸閥呼氣壓力為0.8kPa，吸氣壓力為-0.28kPa。

當?shù)獨庀到y(tǒng)發生故障引起子母罐夾層氮?dú)鈮毫ι呋蜃庸薨l(fā)生泄漏造成夾層氣體壓力升高，壓力達到0.8kPa時，呼吸閥首先工作，進行呼氣動作，確保壓力不再持續升高；如系統故障較大，夾層壓力持續升高，達到1kPa后，泄放閥開啟，直接排空以降低壓力，保證母罐在正常工作壓力下運行。

當夾層出現負壓(氮?dú)庀到y(tǒng)故障出現暫時性停止供氮、子母罐預冷時夾層溫度降低等)，壓力達到-0.28kPa時，呼吸閥工作，進行吸氣動作，保證母罐不形成負壓。

⑤各級閥的設置數量

7個子罐共分為2組，1組3個子罐，1組4個子罐。每組子罐氣相管路上各設置1個DN 50mm的自力式降壓調節閥；總BOG管路上設置1個DN 100mm的BOG壓力控制閥；設置的4個安全閥(DN 80mm)和1個泄放閥(DN 250mm)、1個呼吸閥(DN 200mm)見圖3。

3　BOG壓力控制閥設置的經濟性分析

①增加的造價

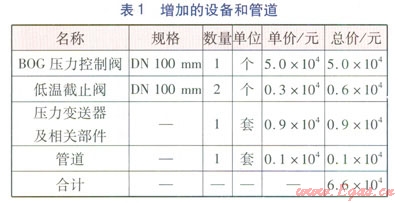

設置BOG壓力控制閥，需要增加一套BOG壓力控制系統，即需要增加相應的設備和管道，因此相應的造價也要增加。增加的設備和管道見表1。

②安全閥單次放空損耗的天然氣成本

根據上文可知，安全閥單次放空的天然氣量為2348m³／次，天然氣售價按4.8元／m³計，則計算得到安全閥單次放空損耗的天然氣成本約11270元/次。

③BOG壓力控制系統投資回收期

根據國內同類LNG項目運行經驗，未設置BOG壓力控制系統的LNG儲罐安全閥開啟次數為3～5次／a，此處取4次／a，而設置BOG壓力控制閥后，安全閥基本不開啟。則BOG壓力控制系統投資回收期約為1.5a，之后每年還將產生45080元的經濟效益。

4　結論

LNG儲罐尤其是大中型儲罐，設置四級安全保障系統(自力式降壓調節閥—BOG壓力控制閥—安全閥—泄放閥和呼吸閥)的作用主要體現在以下幾個方面：

①能夠有效保障儲罐在正常工作壓力下運行，極大地提高了儲罐的安全性。

②各級安全保護裝置隨著儲罐壓力的提高，逐級進入工作狀態，實現對儲罐的階梯保護。

③BOG壓力控制閥的設置能夠很好地控制BOG壓力，避免氣相壓力突升，最大限度減少了安全閥開啟的次數，杜絕工藝事故，大量減少了安全排放氣體，具有一定的經濟價值。
