摘 要

摘　要：為了驗證CAESARⅡ軟件在大口徑、厚壁管應力分析中的可靠性，有必要了解管道應力分析的基本原理，熟悉軟件的工作環境。在大口徑、厚壁管的簡單實例中，對管道應力進行了理論

摘　要：為了驗證CAESARⅡ軟件在大口徑、厚壁管應力分析中的可靠性，有必要了解管道應力分析的基本原理，熟悉軟件的工作環境。在大口徑、厚壁管的簡單實例中，對管道應力進行了理論分析，計算出管道上各約束的受力、管道各點應力及管道上各點位移；同時，采用CAESARⅡ軟件建立管道應力分析模型，加載管道約束，得到管道應力分布情況，直接顯示出計算結果。將兩種應力分析結果作比較，發現理論計算值與軟件計算值相差不大。因此，CAESARⅡ軟件用于大口徑、厚壁管方面的應力分析是可靠的。

關鍵詞：CAESARⅡ軟件管道應力分析理論計算軟件計算

The Reliability of CAESAR Ⅱ Software in Large-Diameter and Thick-Walled Pipe Stress Analysis

Abstract：In order to verify the reliability of CAESAR II software in pipe stress analysis of large-diameter，thick-walled，it is necessary to understand the basic principles of piping stress analysis and familiar the working environment of CAESARⅡ software．In the simple instance of large-diameter，thick-walled pipe．it makes use of the theoretical analysis of pipe stress to calculate the force of the constraints in the pipeline,points of pipe stress and pipe displacement；at the same time，uses CAESARⅡsoftware to build the pipe model,load the pipe constraints，get the distribution of pipe stress，and directly show the calculation results．By comparing the two results，showing that the theoretical value and the software calculated value of the stress analysis is very close．Therefore，putting CAESARⅡ software into the stress analysis of large-diameter，thick-walled pipeline is reliable.

Key words：CAESARⅡ software pipe stress analysis theoretical calculation  software caleulatinn

前言

上世紀80年代，由美國COADE公司開發編制的CAESARⅡ應力分析軟件具有強大的分析計算能力：靜力分析和動力分析。其中，靜力分析主要包括計算各類荷載在節點所產生的應力、位移、力、力矩等；管道與設備連接的管嘴柔性和設備管嘴處的局部應力分析；埋地管道應力模擬等等。動力分析主要包括管道系統同有頻率分析、地震頻率分析、諧波分析、力譜頻分析等^[1]。CAESARⅡ應力分析軟件的編制是以幾大重要力學原理亡彈塑性力學、材料力學和結構力學)、有限元和管道應力分析與計算為理論基礎的，經過多年的開發應用，CAESARⅡ軟件在管道應力分析方面的可靠性已得到多方面驗證，成為了工程管線設計中優先考慮的管道應力分析軟件。隨著國內外實際工程項目對大口徑、厚壁管需求量的日益增加，為使這類管道能安全穩定地運行，對其進行較準確的應力分析就顯得格外重要。

1　大口徑、厚壁管應力分析

大口徑、厚壁管道，是指鋼管外徑和壁厚之比小于20的鋼管，廣泛應用于自來水、天然氣、石油、化工、醫藥、通訊、電力、海洋工程等領域。其應力分析主要是為了滿足管道設計強度和柔性要求，確保管道在各種工況下安全運行，而載荷是導致管道內產生應力的基本原因。大口徑、厚壁管所受的載荷按照載荷性質可分為靜載荷、動載荷和溫度載荷。為了便于分析，本文只研究管道所受的靜載荷，即對大口徑、厚壁管進行靜力分析。該類管道的靜力分析主要有3類：一是壓力載荷和持續載荷作用下的管道一次應力計算，為防止塑性變形破壞；二是管道熱脹冷縮以及端點附加位移載荷作用的管道二次應力計算，為防止疲勞破壞；三是管系位移計算，為防止管道碰撞和支吊點位移過大。由于管路沿線的地貌復雜，引起管道應力的因素較多，針對大口徑、厚壁管的應力分析，我們主要考慮管系自重、內壓和溫度3大要素。下面將以大口徑、厚壁管中的懸臂管道為例，對CAESARⅡ軟件應用于這類管道的應力分析作可行性研究。

2　懸臂管道應力求解

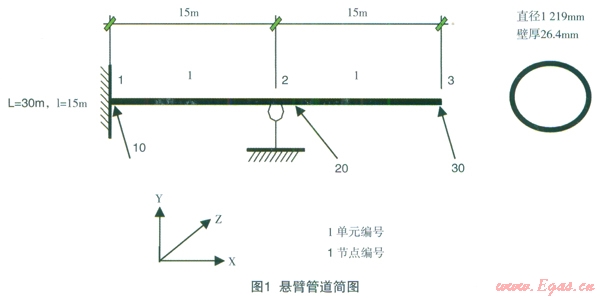

2．1　計算實例基本參數

算例選用的管道基本參數：材料X80，直徑1219mm，壁厚26.4mm；密度r1=7.85×10³kg／m³；地區等級三級；安裝溫度l5℃，操作溫度55℃(溫差40℃)；設計壓力為l0MPa；屈服強度555MPa；線膨脹系數(10～12×10^-6／K)；彈性模量。管道內輸送天然氣密度r2=0.095×10³kg／m³。



2．2　理論計算

2．2．1安裝工況(15℃)

由于此工況下不需考慮壓力作用，而溫度對管線影響也很小，所以只需考慮管線自重對管道受力情況的影響。計算過程大致如下：

(1)由變形協調條件

滑動支座的支反力FY20：



固定端的支座反力：

FY20=FY20-q1×L                         (2)

(2)固定端的支座反力偶：

MZ=FY20×I-ql×L×I                    (3)

(3)自由端由重力引起的彎矩為零，因而沒有彎曲載荷。

截面1處的最大彎曲應力：



截面2處的最大彎曲應力：



截面慣性矩：



(4)彎矩引起撓度(位移)：



2．2．2運行工況(55℃，1OMPa)

此工況下需考慮壓力、溫度及管線自重對管道受力情況的影響，計算過程與安裝工況略有不同，不同的過程如下：

(1)求滑動支座的支反力FY20時，q1變?yōu)?span lang="EN-US">q。

(2)由壓力引起的環向應力，在3個截面處均相等：



(3)在截面20、30處，由溫度引起的位移：

u=aIDT                             (9)

式中q1—管道自重均布荷載，N，ql=r1s1g；

q2—管內天然氣自重均布荷載，N，q2=r2s2g；

q—管與介質自重荷載大小總和，N，q=q1+q2；

s1—管內天然氣自重截面面積，m²，s2=pd²/4；

EI—抗彎剛度，取360.67×10⁷kN／m²；

FY—支座反力，N；

MZ—支座反力偶，N.m；

sw—最大彎曲應力，kPa；

szx—環向應力，kPa：

Wz—截面慣性矩，m⁴；

W30y—彎矩引起繞度，cm；

U—位移，cm。

2．3　CAESARⅡ軟件計算

CAESARⅡ軟件的使用主要分為數據輸入、計算工況選擇以及計算結果分析和判定3個步驟進行。

2．3．1數據輸入

在應用CAESARⅡ軟件計算時，首先需要對管道進行節點的選擇和編號；接著輸入數據，輸入的數據按其特性不同分為管道元件結構特征參數、基本參數和邊界條件3種類型。管道元件結構特征參數主要是指管道元件的形狀、結構特征等，這類參數決定了管道的空間走向和相應的管道元件的規格尺寸、特性?；緟?shù)主要是指管道元件的計算溫度、安裝溫度，管道材料特性(彈性模量、線膨脹系數、許用應力、管材密度)以及管道尺寸(外徑、壁厚、長度)等。邊界條件主要是指管道元件的約束條件、附加位移及管道端點類型等。

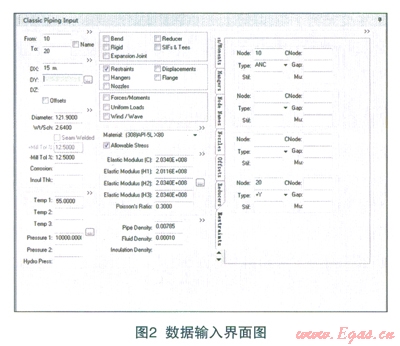

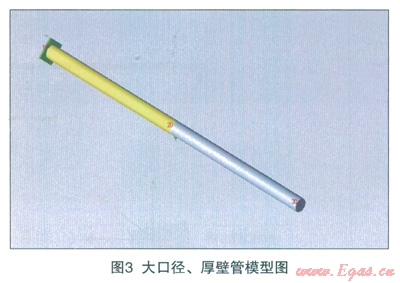

數據輸入界面見圖2，CAESARⅡ應力分析模型圖見圖3。





2．3．2程序運行

程序運行雖然已經編成同定程序由計算機完成，但在程序運行中必須進行計算工況的組合和錯誤檢查修正。

(1)原始輸入數據檢查

在計算機進行計算前，會對某些不符合計算邏輯的錯誤提出警告，此時需要設計人員根據警告提示的內容對原始數據進行檢查并進行更正。

(2)計算工況選擇

確認原始輸入數據無誤后，即可進入計算工況選擇階段。CAESERⅡ中的載荷工況有：W—重力載荷工況，D—附加位移載荷工況，T—溫度載荷工況，P—壓力載荷工況，F—集中載荷工況，wind—風載工況。上述工況根據分析結果的需要可以任意組合也可單獨地進行應力計算，組合工況得到的各項結果是每種單獨工況下的計算結果的線性相加^[6]。

在此次應力計算中，所選擇的工況均為獨立工況，即(OPE)W工況，(SUS)P1工況，以及(EXP)T1工況。

2．3．3計算結果分析與判斷

所有信息輸入完成以后，點擊“batch run”，程序自動進行計算。計算過程中，程序同時也進行一次應力和二次應力的校核，最后一并輸出結果^[2]-[6]。

2．4　兩種應力分析結果對比

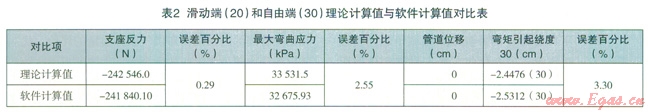

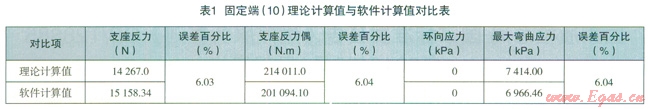

安裝工況下的計算結果對比，見表1和表2。

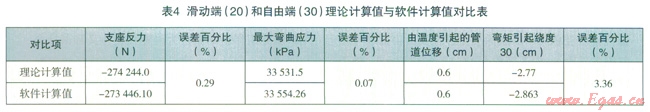

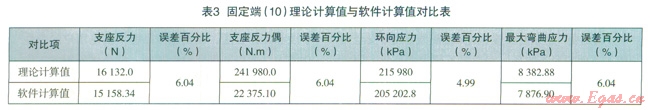

安裝工況下的計算結果對比，見表3和表4。





3　結論

通過對兩種應力計算結果的比較和誤差分析，很容易從上面列表中看出：理論計算值與軟件計算值中誤差最大者，即由管線自重引起的支座反力偶和最大彎曲應力。這是由于軟件在計算過程中采用迭代法，而在理論計算中忽略了各投影面力矩之間互相關系的二次項，從而造成兩者之間的誤差。因管線自重對整個管線應力情況的影響最小，我們?cè)谶M(jìn)行管線應力分析時主要考慮的管線影響因素就是溫度和內壓。

綜合考慮管線自重、壓力及溫度對管線受力情況的影響，將CAESARⅡ軟件運用于大口徑、厚壁管的應力分析是可靠的。在實際工程管線設計中，要對管道進行較準確的應力分析是非常復雜和困難的，一定程度上還會給工程施工帶來不便；而CAESARⅡ軟件正是將這種復雜的過程簡單化，便于模擬分析，計算結果準確明了。因此，隨著國內油氣管道建設的大量增加，CAESARⅡ管道應力分析軟件體現出的優越性使得它在大口徑、厚壁管的工程項目中具有普遍推廣意義。



參考文獻

1曹廣琪．CAESARⅡ管道應力分析軟件主要功能[J]油氣田地面工程，2002；6(3)：113-114

2郭艷林，李巧，毛敏．壓縮機組配管應力分析計算[J]天然氣與石油，2005；23(4)：20-24

3吳曉南，鮮燕，劉源海等．清管過程中隧道內輸氣管道應力分析[J]天然氣與石油，2012；30(2)：1-3

4毛悠仁，趙曉政，劉江濤．CAESARⅡ軟件在離壓縮機配管受力分析的應用[J].化工生產與技術，2006；13(3)：39-40

5梅海燕，吳文明．CAESARⅡ軟件在補汽閥管道設計中的應用[J]熱力透平，2010；39(1)：65-67

6劉亞江．CAESAR管道應力分析理論[J]管道技術與設備，2003；2：6-9



本文作者：吳曉南　柳軍　王怡佳　黃坤　昝林峰

作者單位：西南石油大學石油工程學院

  中國石油集團工程設計有限責任公司西南分公司
