摘　要：結合工程實例，分析濕陷性黃土地質對輸氣管道的影響及采取水工保護措施的必要陛，提出了輸氣管道穿越濕陷性黃土的陡坡、沖溝的水工保護措施。

關鍵詞：輸氣管道　水工保護　濕陷性黃土　陡坡　沖溝

Hydraulic Protection of Gas Transmission Pipeling at Collapsible Loess Steep Slope and Gully

Abstract：Combined with engineering example，the influence of collapsible loess geology On gas transmission pipeline and the necessity of hydraulic protection measures are analyzed．The hydraulic protection measures for gas transmission pipeline passing through the collapsible loess steep slope and gully are put forward．

Key words：gas transmission pipeline；hydraulie protection；collapsible loess；steep slope；gully

1　概述

蘭州市天然氣城市管網改建工程輸氣管道東延段(二熱專線)是蘭州市高壓輸氣管道的延續，起于東大坪門站，終于東崗調壓站。管道設計壓力為2.5MPa，長度約為23.0km，管道最高點與最低點相對高差為587.548m。管道所經區域位于蘭州市區南部，大部分地區被濕陷性黃土覆蓋，地形起伏較大，為防止管道沿線發生水土流失，應采取水工保護措施。

2　濕陷性黃土地質對輸氣管道的影響

濕陷性黃土的地質特性：濕陷性黃土在我國主要分布在甘肅、山西、陜西的大部分地區，是一種非飽和的欠壓密土，具有大孔和垂直節理，在天然濕度下，其壓縮性較低，強度較高。但遇水浸濕時，土的強度顯著降低，在附加壓力與土的自重壓力下引起的濕陷變形，是一種下沉量大、下沉速度快的失穩性變形，對管道危害性大。

輸氣管道敷設在濕陷性黃土地區經過較大起伏地形時，由于施工過程中人為的擾動作用，對原始邊坡地形地貌破壞較大。管道敷設于此類邊坡時，由于管溝內回填土多處于松散狀態，在降雨條件下，溝內回填土極易在坡面徑流的沖刷下發生流失，嚴重時會造成管道裸露甚至懸空。因此采取砌筑護坡、擋土墻、截水墻、排水溝、護墻、錨固墩等水工保護措施是必要的^[1]。

3　水工保護措施

管道水工保護通常指在穿越河流、沖溝、濕陷性黃土地區、河谷、沙漠等復雜地形地貌或地質條件部位時，根據水文地質特點對管道采取安全保護措施^[2]。本文根據濕陷性黃土地區的土壤性質以及輸氣管道工程建設中經常遭受水害破壞的情況，分析其原因，提出對輸氣管道穿越濕陷性黃土地區的陡坡及沖溝的水工保護方案。

3.1　管道通過濕陷性黃土坡和沖溝的處理

①陡坡處理方案

濕陷性黃土陡坡地段由于地面高差大，土層和巖層間差異也較大，管溝開挖以后容易把坡體原始的穩定狀態破壞，造成回填土失穩，必須采取水工保護措施^[3]。管道敷設在濕陷性黃土陡坡地段的土層受水影響，地層變化較大，管道宜淺埋，盡量減少開挖量。

根據現場實際經驗，管道穿越不同坡度及長度的陡坡，具體水工保護措施不同。

坡度為7°～l5°的陡坡：宜在管溝內每隔l0m采用灰土回填，防止回填土流失?；彝裂毓軠陷S向回填長度為1m灰土由石灰和土組成，石灰與土的體積比為3：7。

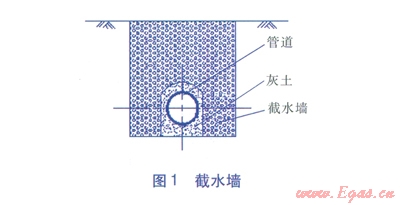

坡度為15°～30°的陡坡：由于植被不能有效防止水土流失，宜在管溝內每隔10m設置漿砌塊石截水墻(見圖l)，截水墻沿管溝軸向長度為2～5m(以下截水墻的要求同此)，并且恢復原有排水系統或根據地勢砌筑排水溝。

坡度>30°的陡坡：

a．如果地貌允許(如荒地)，首先進行分階削方處理，使管道通過處的坡度≤30°；其次在有可能產生積水或高跌水的位置，考慮設置漿砌塊石截水墻(見圖l)、排水溝，將水疏導至遠離管道的地方，避免出現漏斗、溶洞以及對管溝產生沖蝕。

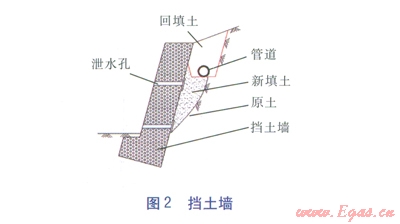

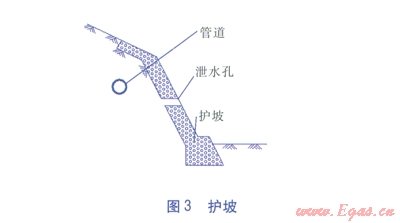

b．當?shù)孛膊辉试S削方處理時(如梯田)，根據地勢宜采用分段砌筑擋土墻(見圖2)、護坡(見圖3)等措施防止回填土流失。與護坡相比，擋土墻強度高、抗傾覆能力強^[4-5]，因此，當設計地面標高高于原地面標高時，采用擋土墻，反之采用護坡。

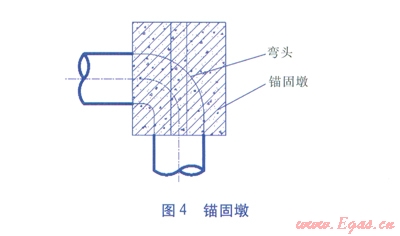

c．無論按照上述a或b哪種情況處理后，都還需要根據坡長及管徑設置錨固墩(見圖4)，一般坡長>25m時，坡腳用素混凝土或灰土墩將彎頭錨固，坡長>35m時，除下部彎頭錨固以外，陡坡上每隔15～20m采用錨桿固定，錨桿深度應在原土或基巖中。

②沖溝處理方案

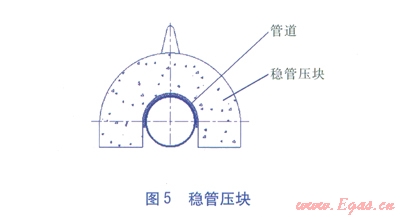

管道穿越濕陷性黃土沖溝溝底時通常采取兩種敷設形式：第一種形式是管道直接在溝底敷設，在管道上采取穩管壓塊(見圖5)、護岸、護底措施；第二種形式是跨越，即在放坡后的坡面，選取一個地質條件較為穩定的位置，設置跨越基墩，管道跨過沖溝。

3.2　開挖濕陷性黃土坡體和填方處的施工要求

開挖濕陷性黃土坡體應先將開挖處地面上的植被移植到已填方完畢的地面上，方可繼續下挖。

遇到坡體凹凸不平，需要削、填方處理，這時填方應滿足下列要求：

將原地面上的植被移植后，先進行夯實，使原土在0.5m深度內的壓實系數≥0.93(原土層地質不同，壓實系數也不同)。

在夯實后的原土上方分層填新土、分層夯實，每層新填土、夯實的高度不得超過0.3m，直到設計地面標高，每層夯實系數均為0.93。

填土的含水量(質量分?jǐn)?shù))必須控制在14.5％～15.0％，含水量低時應灑水，含水量超過l7％的土不得用作填土。

4　結語

水工保護是一種重要的環境保護措施，是輸氣管道建設中水土保持的重要組成部分，尤其是遇到濕陷性黃土的地質，水工保護的組合使用尤為重要。因此，水工保護措施是保障輸氣管道安全運行的關鍵措施之一。

參考文獻：

[1]丁尚龍，徐潔．長輸燃?xì)夤艿赖乃けＷo(hù)措施[J]．煤氣與熱力，2002，22(3)：227-229．

[2]李培民．輸氣管道的水工保護措施[J]．中國新技術新產品，2009(18)：28-30．

[3]齊明，李連星，朱萬美．溝坡段輸氣管道的水工保護[J]．煤氣與熱力，2006，26(8)：1-3．

[4]姜英碩，劉永健，汪東華，等．輸氣管道邊坡?lián)跬翂Φ脑O(shè)計與應用[J]．煤氣與熱力，2006，26(1)：14-16．

[5]姜英碩，劉永健，汪東華，等．濕陷性黃土地區輸氣管道的水工保護[J]．煤氣與熱力，2006，26(11)：15-17．

本文作者：王春海

作者單位：中交煤氣熱力研究設計院有限公司
