摘　要：介紹了雷電的危害性和其形成特點及雷擊對燃?xì)庠O(shè)備和管網的危害，并提出了相關的有針對性的雷擊防護措施。從而導出燃?xì)夤艿婪览捉拥氐闹匾约胺览捉拥氐木唧w做法，并提醒有關部門應配合做好燃?xì)夤艿赖姆览捉拥毓ぷ?，以確保管道燃?xì)馐褂玫陌踩院涂煽啃浴?/span>

關鍵詞：燃?xì)夤艿溃环览捉拥?/span>

0 引言

隨著城市化進程的加速，越來越多的高樓大廈拔地而起，但高層建筑上布滿的城市“天際線”卻使得雷電災害的發生概率越來越大，危害程度也越來越高。雷電作為一種自然現象，對建筑物和設備設施造成較大的損壞，有時甚至?xí)＜叭藗兊纳拓?cái)產的安全，為了防護雷電災害，中國制定有《建筑物防雷設計規范》的國家標準。燃?xì)庠O(shè)備及管網是保障城市可靠供氣的重要設施，其輸送的是可燃介質，而且分布點多面廣，涉及千家萬戶的用氣安全，對防雷應尤為重視，在燃?xì)庠O(shè)備及管網的設計、施工和運行中注意采取相關措施避免和減小雷擊的損害^[1]。

1 雷電的形成及其特點

1.1雷電

空中的塵埃、冰晶等物質在云層中翻滾運動的時候，經過一些復雜過程，使這些物質分別帶上了正電荷與負電荷。通過運動，帶上相同電的質量較重的物質會到達云層的下部(一般為負電荷)，帶上相同電荷的質量較輕的物質會到達云層的上部(一般為正電荷)。這樣，同性電荷的匯集就形成了一些帶電中心，當異性帶電中心之間的空氣被其強大的電場擊穿時，就形成“云間放電”(即閃電)。

帶負電荷的云層向下靠近地面時，地面的凸出物、金屬等會被感應出正電荷，隨著電場的逐步增強，雷云向下形成下行先導，地面的物體形成向上閃流，二者相遇即形成對地放電。這就容易造成雷電災害。

1.2雷電的主要特點

a)沖擊電流大，其電流高達幾萬至幾十萬安培；b)時間短，一般雷擊分為三個階段，即先導放電、主放電、余光放電，整個過程一般不會超過60μs；c)雷電流變化梯度大，有的可達10kA/μs；d)沖擊電壓高，強大的電流產生的交變磁場，其感應電壓可高達上億伏；e)雷電的破壞主要是由于云層間或云和大地之間以及云和空氣間的電位差達到一定程度(25kV/cm～30kV/cm)時，所發生的猛烈放電現象。如何有效防范雷擊，將襲擊到建構筑物上的雷電以極快的速度引入到地下，最大限度地減少損失，成為擺在人們面前的一大課題。因此，燃?xì)夤艿婪览捉拥厥种匾?/span>

2 雷擊對燃?xì)庠O(shè)備和管網的危害

雷電時間短，放電電流大，放電電壓高，破壞力很強，其破壞作用主要表現在：a)機械性破壞，由兩種力產生，一種是雷電通過物體產生的巨大電動力，另一種是雷電通過物體產生的巨大熱量是物體內部水份和氣體急劇蒸發和膨脹的內壓力；b)熱力性破壞，雷電通過物體產生的巨大熱量使物體燃燒和金屬材料熔化的現象；c)絕緣擊穿性破壞，極高的電壓使燃?xì)饨饘俟懿暮碗姎庀到y(tǒng)中的絕緣防腐材料被擊穿，造成防腐材料破損和電路相間短路，使破壞的影響進一步擴大和延伸。這3種破壞作用對燃?xì)廨斉涔?yīng)系統都能造成較大的危害，燃?xì)庠O(shè)備及管網因其輸送工藝的特點分布于城市的各個位置，覆蓋面廣，有處于郊外的高壓場站和管道，有位于高層建筑物或多層建筑物的燃?xì)饧芸展芎土⒐?，有設置在市政道路旁的區域調壓站和設置居民小區的樓棟調壓箱，以及對燃?xì)庠O(shè)備及管網進行監控的SCADA系統等。這些燃?xì)庠O(shè)備及管網因工藝的要求或受設置位置的限制，布置在城市建筑物防雷設施系統的覆蓋之外，需要單獨考慮防雷措施。

2.1雷擊對高壓場站和閥室的損害

高壓場站和閥室一般設置在郊外，周邊的高層建筑少且分布稀，容易受到雷電的直接襲擊，高壓場站和閥室的調壓計量設備，承受較大區域的供氣調壓和計量工作，雷電的機械性破壞和熱力性破壞都會造成閥門的O型圈、調壓器的皮膜和流量計的傳動齒輪等內部的非金屬件損毀，使調壓計量設備報廢。一但發生問題將影響很大，而且設備價格較高，修復成本大。高壓場站和閥室放散管的放散管口處于設施的最高點，極易受雷擊，武漢曾出現過放散管被雷擊而使管內殘余氣體燃著的情況，這會給作為爆炸危險場所的高壓場站和閥室?guī)?lái)不安全的因素。

2.2雷擊對陰極保護絕緣體的損害

根據鋼管防腐要求，地上鋼管與地下鋼管之間一般都設置有絕緣法蘭或絕緣接頭隔離，在雷電的高電位下，絕緣法蘭、絕緣接頭和管道的防腐絕緣層可能被擊穿而損毀，使絕緣功能失效，甚至毀壞衡電位儀，直接影響管網的陰極保護效果，危害燃?xì)夤芫W(wǎng)的安全運行。

2.3雷擊對電氣儀表和自動控制系統的損害

當臨近雷擊和直擊雷發生時，由于接地電阻的存在，該處會產生一個高電位，使該處和遠端產生電位差，對電氣設備有較大威脅，站控系統有不少電子儀器設備，壓力傳感器、溫度傳感器以及精密設備流量計的上傳信號線路，容易受電磁感應雷的影響而損壞，特別是極高的電壓使電氣系統的絕緣材料擊穿形成相間短路，電氣系統發生危險。中石油設在武漢分輸站交接用的超聲流量計曾因雷擊損壞而數據不能上傳，只能通過與下游公司協商的方式確定供氣量，影響了貿易計量。由于一次大的雷擊，我公司設在門站的超聲流量計防雷柵損壞，設置計量箱體內用于向CNG母站交接計量的渦輪流量計體積修正儀主板被燒毀，用于向高壓直供用戶交接計量的一臺渦輪流量計的高頻頭和另一臺渦輪流量計設置在室內的流量計算機均被打壞。

2.4雷擊對建筑物附屬燃?xì)夤艿挠绊?/span>

a)感應雷對內立管的影響在住宅建筑物內，在不帶電的燃?xì)饨饘俟艿郎侠纂姼袘?yīng)所產生的火花放電，能量較小且時間短，通常不會發生火災危險，若在管道接頭發生泄漏并在一定空間積聚時，會發生火災危險；

b)雷電波侵入對外立管和戶外架空管的影響雷電對架空燃?xì)夤艿篮屯庠O(shè)立管的作用，雷電波可能沿著管道入戶管侵入屋內，危及用戶人身安全或損壞設備。據統計雷擊起火事故中70%左右是高電位侵入造成的^[2]。

2.5直擊雷對區域燃?xì)庹{(diào)壓和計量設備的損害

閃電直接擊在燃?xì)庠O(shè)備上，產生電、熱效應和機械力破壞設備，使設備不能正常工作，影響供氣安全，因燃?xì)庹{(diào)壓計量箱為封閉環境，燃?xì)馕⒘啃孤┎灰揍尫哦e聚，特別是設置在市政道路旁或建筑物頂部的調壓箱或計量箱最易受到雷擊，據報道其它城市也曾發生過調壓箱受雷擊發生火花燃燒的情況。

2.6雷擊對PE管材的損害

雷擊熱力性破壞使PE管破損，或者鋼塑轉換接頭被高電壓擊穿，造成管網漏氣，危害供氣安全。

3 燃?xì)夤艿婪览滓?/span>

為防止雷擊造成的火災、爆炸、人員傷亡、計算機信息系統損害等重大事故的發生，切實減輕和避免雷電災害造成的損失，中國出臺了一系列防雷法規?！督ㄖ锓览自O(shè)計規范》GB50057-94第3.2.3條第二款規定：架空金屬管道，在進出建筑物處，應與防雷電感應的接地裝置相連；埋地或地溝內的金屬管道，在進出建筑物處亦應與防雷電感應的接地裝置相連。第3.2.4條第七款規定：當建筑物高于30m時，尚應采取以下防側擊雷的措施：從30m起每隔不大于6m沿建筑物四周設水平避雷帶并與引下線相連；30m及以上外墻上的欄桿、門窗等較大的金屬物與防雷裝置連接。第3.3.9條第四款規定：架空和直接埋地的金屬管道在進出建筑物處應就近與防雷的接地裝置相連。第3.3.10條第四款規定：豎直敷設的金屬管道及金屬物的頂端和底端與防雷裝置連接。第3.4.9條第三款規定：進出建筑物的架空金屬管道，在進出處應就近接到防雷或電氣設備的接地裝置上或獨自接地，其沖擊接地電阻不宜大于30Ω?！冻擎?zhèn)燃?xì)庠O(shè)計規范》GB50028-2006第10.8.5條規定：進出建筑物的燃?xì)夤艿赖倪M(jìn)出口處、室外的屋面管、立管、放散管、引入管和燃?xì)庠O(shè)備等處均應有防雷、防靜電接地設施。根據上述規范要求，燃?xì)夤艿缿?yīng)做防雷接地。

4 燃?xì)夤艿婪览捉拥氐淖龇?/span>

4.1屋頂燃?xì)夤艿婪览捉拥?/span>

屋頂燃?xì)夤艿涝O(shè)置于屋頂上防雷保護范圍內。防雷接地做法是用HPB235-φ8鍍鋅圓鋼或Q235-25×4扁鋼將燃?xì)夤艿琅c屋頂避雷網相連，連接點不小于二處，每隔30m連接一處，法蘭、閥門及附件均用BVR-6mm²銅芯軟線跨接，跨接電阻不大于0.03Ω，屋頂調壓箱與燃?xì)夤艿阑虮芾拙W(wǎng)相連。因特殊情況燃?xì)夤艿涝O(shè)置于屋頂防雷保護范圍之外的，燃?xì)夤艿辣粍?dòng)地變成了接閃器，燃?xì)夤艿缿?yīng)增加壁厚，且不小于4mm，并加強與屋頂避雷網連接的可靠性。

4.2燃?xì)庖牍芊览捉拥?/span>

燃?xì)庖牍芤瞬捎脽o(wú)縫鋼管，考慮到對建筑景觀的影響及位置較低容易受損壞等因素，其連接點宜設于燃?xì)庖牍艿莱龅孛媲?，采?/span>HPB235-φ8鍍鋅圓鋼將燃?xì)夤艿琅c建筑預留防雷接地端子相連，具體做法見圖1。當燃?xì)庖牍芮暗牡叵鹿懿捎脽o(wú)縫鋼管并加裝絕緣接頭時，其連接點必須設于絕緣接頭上方^[3]。

4.3燃?xì)饬⒐芊览捉拥?/span>

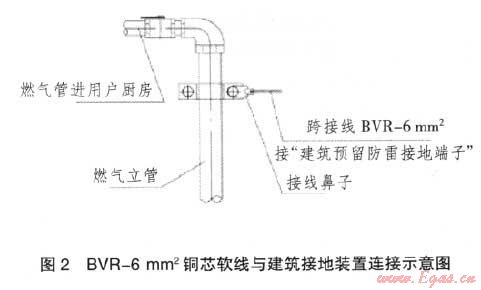

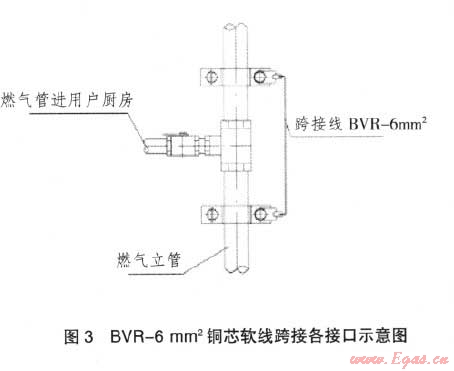

a)對于采用無縫鋼管的立管，當立管高度不大于30m時，燃?xì)饬⒐艿捻敹艘擞?/span>BVR-6mm²銅芯軟線與建筑接地裝置相連，具體做法見圖2。底端與燃?xì)庖牍荛y門連接處用BVR-6mm²銅芯軟線跨接，跨接電阻不大于0.03Ω。對于燃?xì)饬⒐芨叨葹?/span>30m以上的建筑，需從30m開始，每隔不大于6m(一般為兩層)與建筑預留的防雷接地端子相連一處，做法與立管頂端的防雷接地做法相同；b)對于采用鍍鋅鋼管絲扣連接的立管，因各連接口采用聚四氟乙烯生料帶做密封材料，造成立管連接口不導通，各接口處須用BVR-6mm²銅芯軟線跨接，具體做法見圖3?，F(xiàn)有一種新型密封膠，導電性能良好，可作為立管絲扣連接的密封材料，現正在研發，若能推廣應用，各接口處就無需再做跨接了。

4.4接地支線焊接連接要求

扁鋼與扁鋼(建筑預留防雷接地端子)之間及圓(扁)鋼與燃?xì)夤苤g采用搭接焊接，搭接長度不小于圓鋼直徑的6倍(扁鋼寬度的兩倍)；扁鋼與扁鋼之間為三面連續焊接，圓(扁)鋼與燃?xì)夤苤g為兩面連續焊接；BVR-6mm²線與建筑預留防雷接地端子之間采用焊接或螺栓連接。圓鋼、扁鋼、螺栓、螺母、墊圈等配件均采用鍍鋅防腐處理。圓(扁)鋼與燃?xì)夤苤g焊接連接完成后需做防腐處理。

5 與建筑預留接地端子之間的銜接

目前，建筑做防雷接地施工圖時，往往忽略了燃?xì)夤艿赖姆览捉拥囟俗拥念A(yù)留，從而使電氣專業在施工時不會給燃?xì)夤艿李A(yù)留防雷接地端子，而燃?xì)夤艿赖氖┕ね窃诮ㄖ鈮Ψ鬯⑼瓿珊筮M(jìn)行，因而使燃?xì)夤艿赖姆览捉拥貙?shí)施困難。在此，提請建筑業主在進行電氣專業施工時，要根據燃?xì)夤艿朗┕D管位，預留出燃?xì)夤艿婪览捉拥囟俗樱e極配合做好燃?xì)夤艿赖姆览自O(shè)施，對于還未完成防雷接地施工圖設計的建筑，應將燃?xì)夤艿赖姆览捉拥囟俗右苍O(shè)計進去，真正做到雷電防御裝置與主體工程同時設計、同時施工、同時投入使用。

6 結語

建議有關管理部門在進行建筑施工圖審查時，將燃?xì)夤艿婪览捉拥丶{入審查內容；要求建筑業主在進行電氣專業設計、施工時，要根據燃?xì)夤芪活A(yù)留燃?xì)夤艿婪览捉拥囟俗?，以便于燃?xì)夤艿婪览捉拥仨樌麑?shí)施；燃?xì)夤艿朗┕挝灰匾暼細夤艿赖姆览捉拥氐膶?shí)施，確保管道燃?xì)馐褂玫陌踩院涂煽啃浴Ｔ诶讚糨^頻繁的地區，燃?xì)庠O(shè)備及管網的防雷是燃?xì)庠O(shè)計和施工應特別注意的問題，只有針對性地采取措施，并加強日常的防雷接地檢測，才能有效地預防雷擊對燃?xì)庀到y(tǒng)的損壞。

參考文獻：

[1]潘軍，鐘一凡，蒙劍.雷在現代建筑中的應用[J].氣象研究與應用，2008，29(3):49-50.

[2]林海濱.完善建筑物內部防雷裝置設計的實踐經驗[J].氣象研究與應用，2007，28(3):46-58.

[3]李家啟.建筑燃?xì)夤?yīng)的防雷技術[J].中國雷電與防護,2004年，10：(54-56).

(本文作者：任紅英 佛山市華禪能燃?xì)庠O(shè)計有限公司 廣東 佛山528000)
