摘　要：針對某燃?xì)鉄犭姀S配電間燃?xì)獗ㄊ鹿?，分析事故原因，對相關工藝設計缺陷提出了整改建議。

關鍵詞：燃?xì)鉄犭姀S  燃?xì)獗ㄊ鹿?span lang="EN-US">  氮?dú)庵脫Q

Analysis and Reflections on Gas Explosion Accident in Power Distribution Room of Gas-fired Heat and Power Plant

Abstract：The reasons for gas explosion accident in power distribution room of a gas-fired heat and power plant are analyzed．Some improvement suggestions for the design defects of the relevant processes are made．

Key words：gas-fired heat and power plant；gas explosion accident；nitrogen conversion

1　事故現場調查

2012年6月某燃?xì)鉄犭姀S發生爆炸，造成兩死一傷。爆炸地點位于燃?xì)怆姀S內的一座附屬建筑物(現澆框架式結構)內，爆炸建筑物平面布置見圖1。監控錄像顯示，爆炸發生前有兩名人員先后進入配電間，2min后發生爆炸，爆炸沖擊波半徑超過30m。約l5min后消防及救援人員趕到現場，使用消火栓撲滅零星明火。事故現場勘察顯示，配電間3面外墻向外坍塌，建筑物內2面隔墻均向燃?xì)忮仩t房方向垮塌。配電間內有兩排配電柜，無超大型變壓器設備，多個配電柜門被炸飛，配電柜內有燒結痕跡。氮?dú)馄俊⒌獨鈪R流管及安全放散管(放散口設置在室內)傾倒在燃?xì)忮仩t房與氮?dú)馄拷M間之間的隔墻一側，放散口有積碳現象，放散口上方墻體有噴射火焰燃燒過的痕跡。

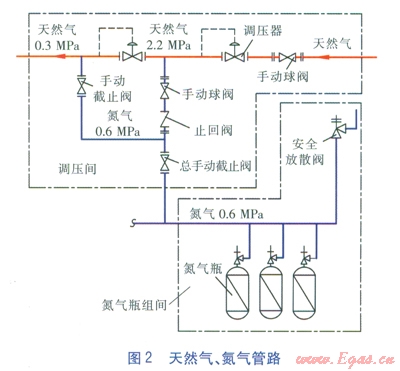

燃?xì)鉄犭姀S內的氮?dú)夤?yīng)系統用于天然氣管道置換，氮?dú)馄拷M間與天然氣調壓間相隔僅30m左右，天然氣、氮?dú)夤苈芬妶D2。

由氮?dú)馄拷M間引出的DN80mm氮?dú)夤艿?span lang="EN-US">(設計壓力0.6MPa)到達天然氣調壓間外，引出l條DNl5mm的氮?dú)夤艿?span lang="EN-US">(引入管)進入調壓間，引入管經l個總手動截止閥(規格DNl5mm，PNl.6MPa)后分為兩根管道，分別與設計壓力0.3、22MPa的天然氣管道相連接。與0.3MPa天然氣管道連接的氮?dú)夤艿劳猎O(shè)置l個手動截止閥(規格DN15mm，PNl.6MPa)，與2.2MPa天然氣管道連接的氮?dú)夤艿郎显O(shè)置1個手動球閥(規格DNl5mm，PN6.3MPa)和1個止回閥。爆炸事故發生后，對調壓間進行現場勘察發現：手動球閥為關閉狀態，手動球閥、止回閥進出口均通過螺紋與管道連接后再與法蘭連接，手動截止閥與管道采用法蘭連接。

2　事故原因分析

2.1　事故原因推測

結合現場勘察及監控錄像資料，推測事故原因?yàn)椋?span lang="EN-US">

①根據墻體坍塌的方向判斷，排除爆炸源在燃?xì)忮仩t房的可能，爆炸源應在配電間。

②根據配電間的設備配置，排除電氣設備自爆的可能性，存在可燃?xì)怏w爆炸的可能性。

③根據放散口積碳和上方墻體的過火痕跡判斷，存在氮?dú)夤艿纼?nèi)有天然氣進入，并通過安全放散閥放散至氮?dú)馄拷M澡的可能性。

④根據配電柜門被炸飛及柜內有燒結痕跡的事實，點火源應該在配電柜內，存在可燃?xì)怏w進入配電間并進入配電柜的可能性。

⑤根據氮?dú)夤艿琅c天然氣管道連接的事實，存在天然氣進入氮?dú)夤艿赖目赡苄浴?span lang="EN-US">

因此，初步推斷事故原因是天然氣竄入氮?dú)夤艿?，并?jīng)安全放散閥放散至氮?dú)馄拷M間室內，又經隔墻的空洞或縫隙進入配電間，并侵入配電柜，遇繼電器打火引爆，發生爆炸。

2.2　試驗測試

①測試方案

安全放散閥銘牌上標志的安全起跳壓力為0.99MPa。在0.1～0.9MPa范圍內選定幾個壓力測點，檢測安全放散閥的泄漏量。當測試壓力低于0.3MPa時安全放散閥發生泄漏，可能存在0.3MPa天然氣管道引發此次事故的可能性；當測試壓力超過0.3MPa發生泄漏時，則2.2MPa天然氣管道引發事故的可能性增大。

從手動球閥、手動截止閥進口處加壓，檢測閥門處于關閉狀態時，不同背壓下的內漏量。當內漏量為0時，存在閥門誤操作的可能性。

在0.1～2.2MPa范圍內選定幾個壓力測點，由止回閥的出氣口側加氣，檢測止回閥的內漏量。當存在內漏量時，可能存在2.2MPa天然氣進入氮?dú)夤艿赖目赡苄裕划?dāng)泄漏量為0時，排除這種可能性。

根據GB／T l2241—2005《安全閥一般要求》、GB／T l2242—2005《壓力釋放裝置性能試驗規范》、GB／T l2243—2005《彈簧直接載荷式安全閥》、JB／T 9092—1999《閥門的檢驗與試驗》對安全放散閥、手動球閥、止回閥、手動截止閥進行試驗測試。

②測試結果

a．安全放散閥

安全放散閥能正常開啟、閉合，動作性能基本滿足GB／T l2243—2005的要求，流量性能滿足GB／T 12241—2005要求，機械性能良好。在測試壓力0.3MPa下微泄漏，在測試壓力0.81MPa下有明顯泄漏。

b．手動球閥與止回閥

手動球閥在規定的測試時間內的內漏量為0，密封性能良好。止回閥基本無法實現逆止作用。

c．手動截止閥

兩個手動截止閥在規定的測試時間內均有微小內漏(小于l00mL／min)。

d．測試結果小結

分析測試結果可知：雖然安全放散閥存在泄漏現象，但性能完好。手動球閥密封性能良好，在關閉狀態不會導致內漏。手動截止閥的內漏量較小，不能成為此次爆炸事故的主要原因。止回閥完全失效。

3　事故分輯結論

試驗測試結果證實了事故原因推測的天然氣竄入氮?dú)夤艿赖目赡苄猿闪ⅰＴ囼?yàn)測試結果還表明，事故發生的前提條件是只有在進行過置換作業，并忘記關閉手動球閥及氮?dú)庖牍芸偸謩咏刂归y，使得天然氣竄入氮?dú)夤艿?，最終導致爆炸事故的發生。而現場勘察中手動球閥為關閉狀態可解釋為：爆炸發生后，由放散口上方墻體有噴射火焰燃燒過的痕跡推斷，氮?dú)夤艿婪派⒖谌杂刑烊粴庑孤纬蓢娚湫曰鹧?，到達現場的人員預料到天然氣經氮?dú)夤艿肋M(jìn)入了氮?dú)馄拷M間，及時關閉了調壓間的手動球閥，避免了事故進一步擴大。

綜上所述，爆炸事故是由于進行置換作業后，未關閉手動球閥及氮?dú)庖牍芸偸謩咏刂归y，導致天然氣竄入氮?dú)夤艿涝斐傻獨夤艿莱瑝海l(fā)安全放散閥起跳泄壓，向氮?dú)馄拷M間大量排放天然氣。在氮?dú)馄拷M間充斥大量天然氣后，通過氮?dú)馄拷M間與配電間的隔墻空洞及縫隙向配電間擴散。當有人員打開配電間大門時，造成配電間內的氣流擾動，促使天然氣進入配電柜，配電柜繼電器自動切換時產生火花引爆，導致了爆炸的發生。

4　工藝設計的反恩

雖然爆炸事故表面上是人員誤操作所致，但根本原因在于工藝設計存在缺陷。

①氮?dú)馄拷M的放散口竟然設置在室內，即使不是可燃?xì)怏w，氮?dú)馄块y失效導致大量氮?dú)夥派⒌绞覂?nèi)，也足以對操作人員構成威脅。無論何種介質的設備及工藝管道的放散口，均應引至室外。一般來講，比較容易忽略的是集成設備中包含的放散口。

②雖然與天然氣管道連接的氮?dú)夤艿涝O(shè)置了止回閥，但沒有考慮止回閥運行可靠性的檢查和失效的保護措施。當與較高壓力天然氣管道連接時，止回閥的設置是必須的，但止回閥前后應設置壓力檢測孔或直接安裝壓力表。

③工藝設計中沒有充分考慮工人誤操作的安全保護措施。燃?xì)獍l(fā)電廠的氮?dú)庵脫Q管道完全可以采取分離式設計：選擇高壓鎧裝膠管快裝接頭的連接方式，在需要進行置換作業時，才進行連接。

本文作者：趙自軍  陳嵐  郝冉冉

作者單位：中國市政工程華北設計研究總院燃?xì)饧夹g(shù)研究院
