動力學水合物抑制劑GHI-1在高含硫氣田的應用

摘 要

摘要：隨著近年來國內外大量高含硫氣田的不斷開發，如何解決高含硫天然氣水合物的形成與堵塞問題引起了科研工作者的極大關注。甲醇、乙二醇等傳統熱力學抑制劑有毒、藥劑用量大
摘要：隨著近年來國內外大量高含硫氣田的不斷開發，如何解決高含硫天然氣水合物的形成與堵塞問題引起了科研工作者的極大關注。甲醇、乙二醇等傳統熱力學抑制劑有毒、藥劑用量大，會產生大量酸性污水難于處理，而國內外現有大多數動力學抑制劑對于高含硫酸性天然氣水合物形成的抑制效果較差，均不能完全滿足防止高含硫天然氣水合物形成的需要。為此，介紹了自主研發的新型動力學水合物抑制劑GHI-1及其在某高含硫酸性天然氣濕氣輸送管線中的現場應用情況?，F(xiàn)場試驗結果表明：動力學抑制劑GHI-1對于高含硫化氫酸性氣體的甲烷天然氣水合物具有較好的抑制效果，在現場應用條件下(H2S含量為7.34%、CO2含量為1.65%的天然氣氣質條件，藥劑加量為15kg/d，輸氣量為23×104m3/d，集輸壓力為7.0MPa，輸氣溫度為8～10.0℃)，可使清管周期由加注前的3～5d延長至15d以上，其藥劑加量是同樣效果乙二醇加量的1/3。
關鍵詞：酸性天然氣；硫化氫；天然氣水合物；集輸管線；堵塞；動力學抑制劑；現場應用
    天然氣水合物堵塞問題是制約高含硫氣田高效、安全開發的難題之一。對于天然氣水合物堵塞的防治，目前國內外主要采用天然氣脫水、加熱保溫和加注抑制劑3種措施[1]。但由于受地理環境和施工條件等多種因素的制約，天然氣脫水和加熱保溫不能滿足高含硫氣田開發水合物堵塞防治需要，另一方面，由于傳統熱力學抑制劑具有用量大、需要回收，會產生大量污水難于處理等缺點，不能滿足高含硫酸性氣田經濟、安全及環保開發的要求[2]。盡管國外已開發了動力學抑制劑(KHI)和防聚劑(AA)等多種低劑量水合物抑制劑(LDHI)[3～5]，但其對于不含凝析油(干氣)、高含硫化氫的酸性天然氣水合物抑制作用較差。為滿足高含硫氣田開發水合物堵塞防治需要，自主研發了1種新型動力學水合物抑制劑GHI-1，室內評價結果表明，該藥劑具有良好的抑制效果。為驗證室內評價結果，完善現場加注工藝、效果監測及解堵措施等應用技術，選擇在川東某高含硫天然氣生產管線上進行了為期2個多月的現場應用。
1 生產現場管線基本情況

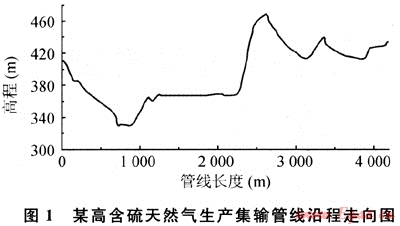

    該現場試驗管線于2005年11月4日建成投產，氣井生產工藝為：天然氣從井下采出經井口節流閥節流降壓后進入水套爐加熱，進一步節流降壓后進入分離器，分離除去天然氣中的游離水及固體雜質，然后經計量后輸往下游集氣站脫水。該氣井日產水量為1.20m3，天然氣產量為22×104m3/d，出站計溫控制在22℃左右，出站輸壓在7.10MPa左右。天然氣氣質組成分析結果如表1所示。該生產管線長度為4.2km，規格為Ф168.3mm×11mm，未采取保溫措施。集輸管道沿線地形起伏較大，最低海拔為322.3m，最高海拔468.2m，最大高程差為145.9m，集輸管道沿途走向如圖1所示。


    由于該天然氣水合物形成溫度較高(7.0MPa輸壓條件下的水合物形成溫度為18.60℃)，投產初期井站節流閥、分離器等地面設備、生產管線及下游井站閥門、分離器、匯管和埋地管線經常發生水合物堵塞現象，特別是在氣溫較低的冬季。每次冰堵后只能采取熱水淋、放空泄壓、清管通球等措施解堵，每3～5d必須清管通球1次，每次清管發現管內有大量固體水合物。為保證該生產管線正常生產，從2005年12月21日開始，冬季生產過程中采取加注乙二醇防凍劑，每天間歇式加注45～60kg。
表1 管輸天然氣氣質組成分析結果表
甲烷
乙烷
丙烷
氮氣
氦氣
硫化氫
二氧化碳
90.38
0.07
0.001
0.54
0.014
7.34
1.65
注：表中數據為各氣體組分的摩爾分數，%。
2 現場應用情況及結果
2.1 藥劑加注裝置及工藝

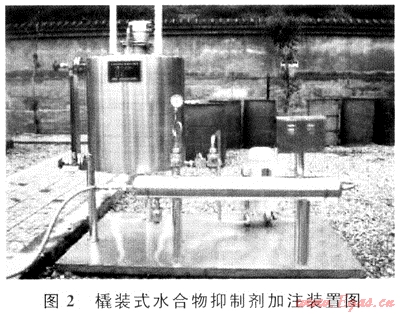

該集輸管線冬季生產采用緩蝕劑高壓計量泵間歇加注防凍劑，現場試驗利用自主設計制造的橇裝式裝置進行連續式加注。加注裝置由藥劑罐、過濾器、高壓注射計量泵(額定工作壓力為10.3MPa，最大排量為4.1L/h)、緩沖罐等部分組成，如圖2所示。

2.2 現場應用條件及結果

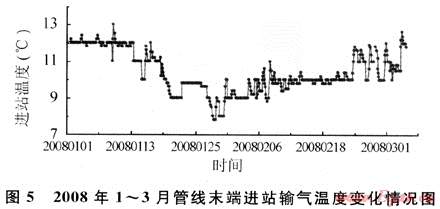

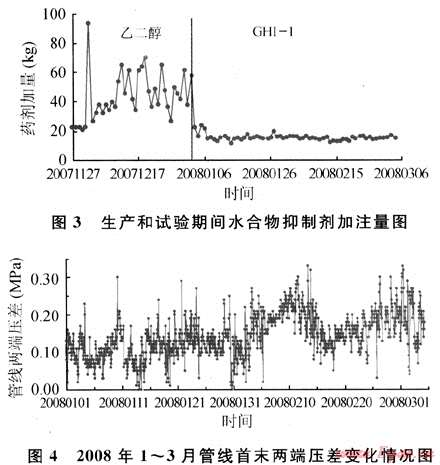

為保證該管線冬季不發生水合物堵塞，從2007年11月27日開始，作業區采用緩蝕劑加注泵間歇式加注乙二醇，每間隔2h加注1次，每次加注30min，每天加注50kg左右；該生產期間，平均氣溫為9.37℃，管線末端輸氣溫度在10～12℃。從2008年1月4日開始進行動力學抑制劑GHI-1現場試驗，采用連續式加注，白天(8:00～20:00)泵排量為21%，晚上(20:00～8:00)泵排量為25%，每天藥劑加量控制在13～16kg。此期間平均氣溫降至0～5℃，最低氣溫達-3℃，管線末端輸氣溫度在8～10℃。生產和試驗期間，藥劑加注量如圖3所示，管線輸氣量、首末兩端壓差、輸氣溫度等生產運行情況見表2和圖4、5所示。

表2 生產集輸管線首末端生產運行參數表
試驗時間
首端
末端
輸氣量(104m3/d)
出站壓力(MPa)
計量溫度(℃)
平均氣溫(℃)
最低氣溫(℃)
地溫(℃)
進站壓力(MPa)
進站溫度(℃)
平均氣溫(℃)
最低氣溫(℃)
地溫(℃)
20071127～20080103
20.65
7.13
20.81
9.48
6.0
14.5
6.98
12.0
9.37
5.0
11.0
20080104～20080111
21.12
7.12
22.39
8.69
3.0
14
6.98
11.8
8.78
2.0
10.0
20080112～20080203
21.35
7.10
22.44
3.02
-2.0
11.0
6.95
9.0
2.63
-3.0
8.0
20080204～20080215
21.53
7.17
22.53
5.71
3.0
11.5
6.99
11.5
5.10
2.0
8.5
20080216～20080304
22.13
7.13
22.76
9.80
3.0
12.9
6.96
10.6
9.24
4.0
9.2
    從現場試驗結果來看，除2007年12月2日由于乙二醇加量不足，導致管線發生冰堵之外，試驗期間生產管線運行平穩，未發生冰堵現象，管線首末兩端壓差較低，清管通球順利，未出現卡球憋壓現象，清管時管內排出的水合物冰渣細小、疏松，且總量較少，清管周期延長，超過15d。清管通球情況見表3所示。
表3 生產及試驗期間管線清管通球情況統計表
序號
清管日期
發球時間
收球時間
最大推球壓差(MPa)
球速(km/h)
清管球運行時間
清管間隔時間
產污水量(m3)
產污物量
1
2007-12-02
12:55
13:35
0.21
5.49
40
15
2.0
5.0
2
2007-12-10
14:46
15:25
0.22
5.63
39
8
0.2
0
3
2007-12-26
10:40
11:24
0.20
4.99
44
16
1.5
0
4
2008-01-04
10:34
11:20
0.22
4.99
45
9
0.3
0
5
2008-01-11
10:30
11:15
0.18
4.99
45
7
0.1
0
6
2008-01-30
10:32
11:12
0.20
4.99
40
19
0.2
10
7
2008-02-15
10:37
11:23
0.20
4.95
53
16
1.5
0
8
2008-03-05
10:19
11:21
0.22
3.45
62
20
1.5
0
注：1.清管器為橡膠球，周長為508mm，過盈量為10%；2.因緩蝕劑加注預膜試驗需要，2007-12-10、2008-01-04和2008-01-11進行了清管作業。
3 結論
    現場試驗結果表明：采用小排量連續加注工藝，新型動力學水合物抑制劑GHI-1對于不含凝析油、高含硫化氫酸性氣體的甲烷水合物具有較好的抑制效果，能有效防治管線堵塞。對于H2S含量為7.34%、CO2含量為1.65%的高含硫甲烷天然氣，在管線輸氣量為23×104m3/d，集輸壓力為7.0MPa，大氣溫度為-3～2.0℃，輸氣溫度為8～10.0℃(過冷度為8.0～10.0℃)，GHI-1藥劑加量為15kg/d的條件下，清管周期可延長超過15d。技術經濟分析表明，對于上述高含硫化氫酸性天然氣水合物的防治，使用動力學抑制劑GHI-1可使藥劑加量較乙二醇降低三分之二，大大降低了污水處理量、貯存運輸成本和操作人員工作量，但藥劑費用略高于乙二醇，還有待進一步降低。
參考文獻
[1] 稅碧垣.管道天然氣水合物的防治技術[J].油氣儲運，2001，20(5)：12-13.
[2] 吳德娟，胡玉峰，楊繼濤.天然氣水合物新型抑制劑的研究進展[J].天然氣工業，2000，20(6)：95-97.
[3] DEAN L，MAREK P. Hydrate inhibition in gas wells treated with two low dosage hydrate inhibitors[C]∥SPE 75668-MS.Calgary：SPE，2002.
[4] LEPORCHER EM，FOUREST J M，LABES-CARRIER C，et al. Multiphase transportation：A kinetic inhibitor replaces methanol to prevent hydrates in a 12-inc.pipeline[C]∥SPE 50683-MS.HaguetSPE，1998.
[5] THIEU V，FROSTMAN LM. Use of low-dosage hydrate inhibitors in sour systems [C]∥SPE 93450-MS.Houston：SPE，2005.

(本文作者：周厚安1 唐永帆1 康志勤1 胡德芬2 梁兵2 1.中國石油西南油氣田公司天然氣研究院；2.中國石油西南油氣田公司重慶氣礦)
