摘要：結合統計數據，分析燃氣管道泄漏的原因和修復辦法，列舉典型事故案例，提出了燃氣管網安全管理的建議。

關鍵詞：  埋地燃氣管道；  泄漏；  安全管理

Cause Analysis of Gas Pipeline Leakage and Safety Management

Abstract：The causes and repair methods of gas pipeline leakage are analyzed with statistical data.Some typical accident cases are enumerated，and suggestions on satbty management of gas pipe network are made.

Key words：  buried gas pipeline；leakage；  safety management

隨著北京市燃氣行業的迅猛發展，截至2012年4月底，北京市燃氣集團第五分公司所屬轄區內共有天然氣用戶約145×10⁴戶，運行管道4 695 km，調壓站186座、調壓箱4 629個、閥門井4 756個。供應區域覆蓋北京大部分城區和部分郊區縣。隨著燃氣管網基礎建設的發展，部分地區20世紀60年代敷設的管道依然在超期服役，埋地燃氣管道泄漏數量逐年遞增。因此，需要切實提高對燃氣管道泄漏的處置能力和加強燃氣管道安全管理，主動預防，減少燃氣管道泄漏事故的發生，降低其危害影響。

1 燃氣管道泄漏類型及數量統計

1.1燃氣管道泄漏類型

埋地燃氣管道泄漏主要存在以下幾種類型：外力破壞造成管道泄漏；細菌腐蝕、雜散電流腐蝕造成管道穿孔泄漏；地基沉降、深根植物擠壓等引起管道變形，導致燃氣泄漏；施工工藝不達標或施工質量導致管道有缺陷，焊口存在裂紋以及設備連接部位防腐不符合要求等造成燃氣泄漏。

1.2 我公司搶修數據統計及分析

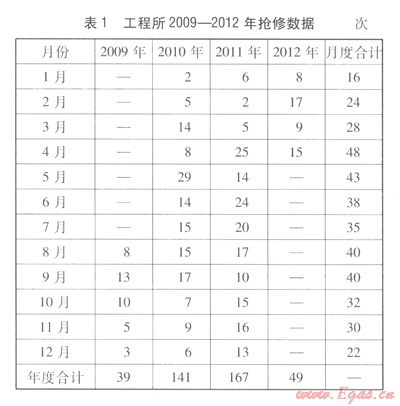

下面列出北京市燃氣集團第五分公司工程所自2009年8月成立以來所收集的室外埋地燃氣管道的搶修數據(見表l)。

從表l可以看出，第五分公司轄區內戶外燃氣管道搶修數量正在逐年增加，2010年有4個月份搶修次數大于等于15次，2011年有6個月份搶修次數大于等于l5次，2012年截至4月份已有2個月份搶修次數大于等于15次。另外以2012年前4個月共49次搶修數量來對比，2010年前4個月?lián)屝?span lang="EN-US">29次，2011年前4個月?lián)屝?span lang="EN-US">38次，遞增趨勢明顯。因此燃氣設施設備維護、運行管理壓力日益加重，安全管理難度和風險與日俱增，不容忽視。

2 燃氣管道泄漏原因分析及典型案例

①細菌腐蝕漏氣

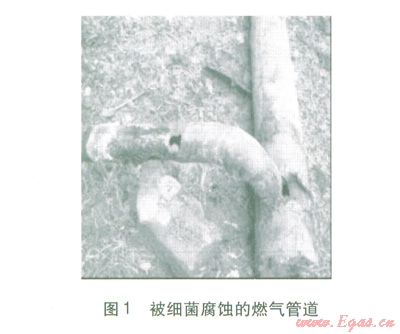

細菌腐蝕幾乎在土壤中均可發生，發生腐蝕后的管道表面有黃色或黑色的質地疏松的銹層，創面邊緣不整齊，清除腐蝕產物后創面較粗糙?？筛鶕?jù)腐蝕創面選擇尺寸合適的補件焊接修復，但需注意腐蝕點周圍管材的腐蝕情況，避免因管壁過薄導致焊穿造成漏氣。如果腐蝕區域較大，則只能采取更換管段的修復方式。圖l為某搶修現場被細菌腐蝕的燃氣管道。

②雜散電流腐蝕

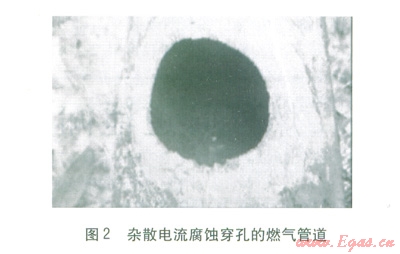

雜散電流腐蝕穿孔速度快，影響范圍廣，且隨機性強。雜散電流腐蝕創面光滑，邊緣較整齊，產生黑色腐蝕產物。修復方式同細菌腐蝕，但應注意多數雜散電流腐蝕并不單一出現。圖2為某搶修現場雜散電流腐蝕穿孔的燃氣管道。

③外力破壞

其他市政施工單位在燃氣管道附近施工，進行爆破、鉆探、打樁、頂進、挖掘、取土等，因不清楚燃氣管道位置極易破壞燃氣管道導致泄漏。事件發生后，可根據現場的實際情況，采取降壓更換管段、焊補??；如受損管道需要大面積降壓從而影響用戶用氣時，可采取先帶壓或稍微降低管道壓力捆扎抱卡等臨時措施，等用氣高峰過后采取降壓焊補方式修復。

例如：2012年8月9日晚，北京信息基礎設施建設公司施工人員在海淀區五道口城鐵站西側十字路口用挖掘機的沖擊鉆將埋地中壓DN 400 mm燃氣管道破壞，導致燃氣大量泄漏，北京市消防指揮中心調集3個消防中隊，l0輛消防車趕赴現場處置，事故造成周邊交通封鎖，城鐵站和商鋪人群被疏散，影響非常惡劣。后經燃氣集團第五分公司搶修人員緊急修復，于8月10日早晨6時恢復供氣和交通。

④施工質量不合格導致泄漏

這類事故多發于近幾年內通氣的燃氣管道。檢測到燃氣泄漏后開挖發現，管道由于施工工藝、防腐不達標或焊接質量不合格等原因漏氣。

例如：北京市海淀區稻香湖酒店南側DN 200mm中壓管道，于2011年6月檢測出燃氣泄漏，開挖后發現管道焊口全部開裂，降壓后，重新對原焊口進行補焊。

⑤自管用戶燃氣管道泄漏

用戶自管產權的燃氣管道因缺乏正確管理、有效運行維護易發生泄漏。典型地區為北京市海淀區世紀城區域，由于區域內管道為自管產權，缺乏專業運行維護，并且土壤含水量高，雜散電流較大，自2009年始，第五分公司僅在此區域搶修搶險就達38起。

典型事例：2011年l2月12日，世紀城垂虹園小區經運行檢測發現燃氣泄漏，通過開挖發現，長度為30 m管道有20多處腐蝕點，無法修復，只能采取更換管道的方式消除隱患。

目前北京市燃氣集團正在與世紀城區域的開發商和物業公司積極協商，探討整改方案以消除漏氣隱患。

3 燃氣管網安全管理建議

3.1 建立燃氣施工質量追溯機制

所有具備資質且在第五分公司管轄范圍內實施燃氣工程的施工單位應在第五分公司備案，根據一定標準進行打分評級，并可考慮繳納一部分保證金。

燃氣管道投產后因施工質量導致漏氣多集中在通氣后半年至兩年。因此新建燃氣工程質保期設置為通氣后兩年，兩年內若發生因施工質量導致的燃氣泄漏，實行扣分降級并用保證金支付相關搶險費用。連續多年未發生質量事故的施工單位可相應增加分數并退還保證金。評級高低關乎工程實施過程的相關政策落實以及相應保證金的額度。這樣一方面能有效控制因施工質量導致的漏氣事故，另一方面促進施工信息登記制度的完善。

3.2 組建專業運行維護應急隊伍

按照分工不同建立并完善各個專業化的隊伍。實行網格化無差別運行模式和生產運行管理系統(PDA)輔助運行，實現運行管理的信息化。網格化無差別運行模式是將現有管轄區域劃分為若干網格，每一個網格由一名運行人員運行管理，運行人員在特定周期內對網格內的燃氣管網設施進行運行檢查。生產運行管理系統(PDA)輔助運行則是管網運行人員運用PDA手持終端，通過導航系統與管網圖檔系統的結合，指引運行人員按照管網位置快速準確運行，并自動生成運行軌跡，有效提高運行質量與監管力度。燃氣管網管理單位需制定燃氣管網泄漏檢測計劃，按管道壓力、投產時間、歷史泄漏數據等條件制定不同的巡檢周期，形成檢測計劃+檢測隊伍+多種儀器配合(泄漏檢測車、探管儀、激光檢測儀、嗅敏儀、手推車式鉆孔機等)^[1]，保證泄漏檢測工作的迅速、精確、高效；成立專業化應急搶險隊伍，加強應急救援隊伍建設，統一調度，統一指揮，統一標準，保證突發險情的快速響應和有效處置。建立健全運行督查長效機制，進一步加大對運行維護、泄漏檢測與分析、應急搶險工作的監督力度，及時發現問題，及時采取措施，及時進行調整，保障高效運行。

3.3 有效的對外施工配合機制

燃氣管網屬地管理單位建立專業施工配合組，加強管網運行管理，及時發現施工跡象。安排專人每周對相關網站進行搜索，重點搜索網站包括北京市城市規劃委員會、北京市住房和城鄉建設委員會、北京市公安局公安交通管理局和北京市交通委員會路政局等官方網站，從媒體和互聯網獲取相關施工信息；與其他市政單位建立有效的協調平臺，充分利用信息化時代的豐富資源為施工安全管理提供有力保障。同時積極建立與屬地內街道辦事處和物業公司的信息溝通平臺，及時掌握居民區內各類施工動態。

對于常規的施工配合，需要運行維護人員發放《施工配合單》；對于深槽開挖、施工現場裸露燃氣管道、現場動用大型機械等情況，需要采取燃氣管道保護措施的項目，則與建設單位、施工單位共同簽訂《安全協議書》，屬地單位針對施工現場管道情況制定《應急處置方案》，由施工單位制定《施工安全保護方案》，并聘請第三方(具有燃氣資質的設計單位)審核施工單位制定的《施工安全保護方案》。施工配合完畢，及時將各類資料存檔備查。

3.4 加強信息化系統建設

完善SCADA系統，實時接收遙測點的壓力、流量、溫度參數，繪出動態曲線，發現異常情況自動報警并發出排除故障指令。建立地理信息系統(GIS)^[2]，實現竣工資料的計算機管理，并將應急搶修信息及時錄入系統。建立突發事故檔案庫和安全事故分析機制，針對每一次燃氣管道泄漏搶修建立檔案，并定期收集相關數據信息進行分析，提出安全管理建議。

3.5 完善自管用戶管理和建立社區協作網絡

自管用戶的設備設施隱患問題已經成為管網運行管理最大的安全隱患之一，需要盡快出臺相關管理辦法^[3]，將自管戶疏于有效管理的燃氣設施盡快納入正常的運行維護范疇。

以強化企業社會責任，提高社會安全用氣保障能力為出發點，建立政企合作、社企聯手的安全用氣協作網絡，將社區安全用氣管理工作納入到社區綜合治理管理網絡中。與政府、街道、社區、居委會以及社區物業公司建立人員保障機制，建立信息互傳機制，建立快速處置機制，建立定期溝通機制，通過互相緊密配合，提高安傘隱患的處置率，提高安全型燃氣具的普及率，提高居民用氣常識知曉率，提高燃氣管道違章占壓整改率和降低用氣事故發生率。，

4 結語

城市燃氣管網是城市基礎設施的重要組成部分，燃氣管道的安全運行，關系人民生命財產安全，關系社會穩定。對于首都北京來講，服務社會，造福民生，保證燃氣的安傘穩定供應，更是北京市燃氣集團義不容辭的責任和使命。杜絕埋地燃氣管道泄漏是不可能的，因此只有充分分析埋地燃氣管道泄漏的原因和易發生泄漏的薄弱環節，了解應急處置措施和修復辦法，切實提高應急處置能力，完善燃氣企業安全管理體制，加強信息化系統建設，加強施工隊伍管理和自管用戶管理，才能履行好北京市燃氣集團的社會責任和企業責任，主動預防減少燃氣管道泄漏事故的發生，降低泄漏事故的危害，使燃氣更好地造福廣大居民。

參考文獻：

[1] 尤秋菊，朱偉.地下燃氣管網事故的致因理論分析 [J].煤氣與熱力，2010，30(4)：B30-B33.

[2] 魏軍甫，徐姜，李帆.城市燃氣管道泄漏的原兇分析與對策[J].煤氣與熱力，2004，24(2)：105-107.

[3] 張國輝，蔣連成，馮毅成.燃氣管網的巡線檢漏與搶修[J].煤氣與熱力，2002，22(1)：42-44.

本文作者：羅濤

作者單位：北京市燃氣集團有限責任公司
